SW旋转模型一秒变线框别慌这不是电脑坏了

不知道你有没有遇到过这样的怪事：明明辛辛苦苦建好的模型，色彩艳丽、质感十足，怎么鼠标一按住旋转，模型就瞬间"现出原形"，变成了一堆乱糟糟的线条？松开鼠标，哎？它又自己好了！

这到底是怎么回事？是显卡烧了？还是软件抽风了？

这不是Bug，这是"性能优化"

首先给大家吃一颗定心丸：这完全不是故障，而是SolidWorks为了让你操作更流畅而特意设计的一种"节能模式"。

在SolidWorks中，这种"骨架"就是我们常说的线框模式或消除隐藏线模式。当软件检测到你在高速旋转视图时，为了优先保证旋转操作的流畅性（也就是每秒帧数），会自动暂时切换到显示负荷最小的模式。一旦你停止旋转，系统会立刻重新计算，恢复高清显示。

为什么会出现这种情况？背后的技术原理

要理解这个问题，我们需要简单了解一下SolidWorks的显示原理。

当你创建一个圆柱体时，SolidWorks内部保存的是数学上完美的几何模型。但是，你的屏幕是由无数个小像素点组成的，显卡无法直接渲染"完美的曲面"。因此，SolidWorks会把曲面分割成无数个小三角形来显示，这个过程叫做曲面细分。

划重点：曲面越复杂、显示质量要求越高，需要的小三角形就越多，对显卡的压力就越大！

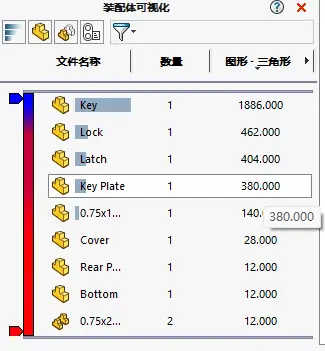

同样一个零件：

• 低图像品质：需要约2,100个三角形，文件大小125KB
• 中图像品质：需要约5,300个三角形，文件大小144KB
• 高图像品质：需要约53,000个三角形，文件大小飙升至586KB！
•

高图像品质需要的三角形数量是低品质的25倍！ 当你旋转模型时，显卡需要实时计算所有这些三角形的空间位置，如果你的电脑配置不够给力，软件就会自动切换成"线框模式"来减轻显卡负担。

如何调整或关闭这个功能？

如果你觉得这个动态切换的过程很影响心情，或者你希望模型无论旋转还是静止都保持美美的状态，完全可以通过设置来调整。

方法一：通过性能选项设置

SolidWorks提供了专门的性能选项来控制动态显示效果：

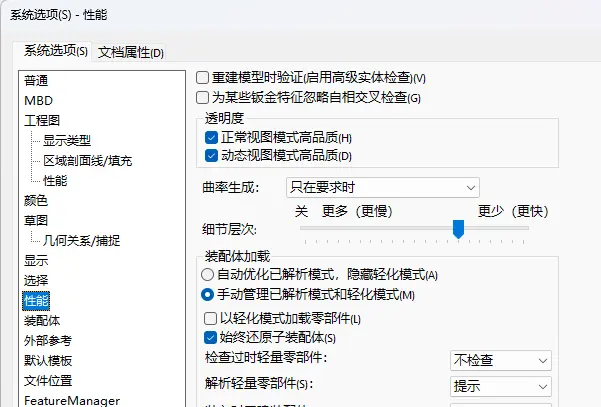

1. 点击菜单栏的【工具】->【选项】->【系统选项】->【性能】
2. 在"透明度"区域，你可以看到两个选项： 正常视图模式高品质：零件或装配体未移动或旋转时，保持高品质显示 动态视图模式高品质：当移动或旋转模型时，维持高品质显示
3. 勾选"动态视图模式高品质"，这样旋转时就不会切换成线框了

注意：如果你的电脑配置不是特别高，开启这个选项可能会导致旋转时卡顿，因为显卡需要实时渲染所有细节。

方法二：固定显示模式

如果你不想调整性能选项，也可以直接固定显示模式：

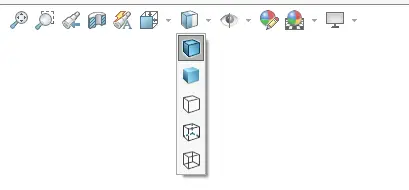

1. 直接点击工具栏中的显示样式按钮
2. 选择"带边线上色"或"上色"
3. 此时旋转模型，虽然为了流畅性可能仍有轻微变化，但不会再完全退化成粗糙的线条框了
4.

方法三：检查显卡设置

有时候，问题可能出在Windows的显卡设置上。Windows有时会默认让SolidWorks使用集成显卡（省电模式）而不是独立显卡（高性能模式），这会导致显示性能下降。

解决方法：

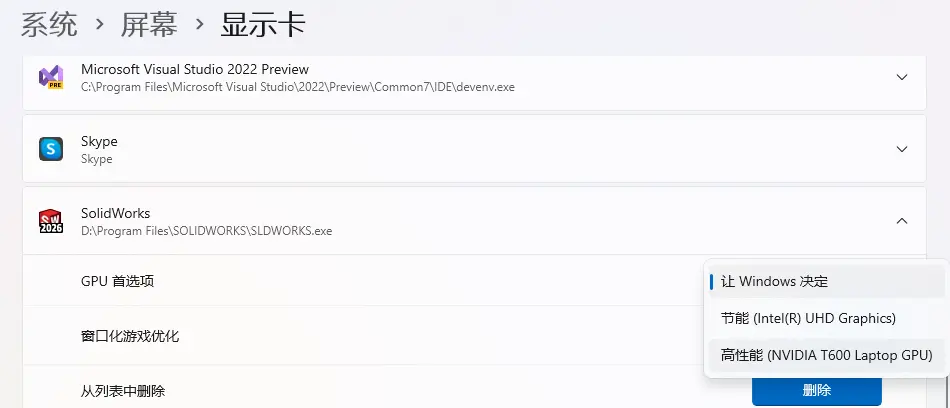

1. 在Windows搜索栏输入"图形设置"，打开图形设置页面
2. 点击"添加桌面应用"，找到SolidWorks安装目录下的sldworks.exe文件
3. 添加后，点击选项，选择"高性能"（使用你的独立显卡）
4. 重启SolidWorks生效

方法四：谨慎使用"软件OpenGL"模式

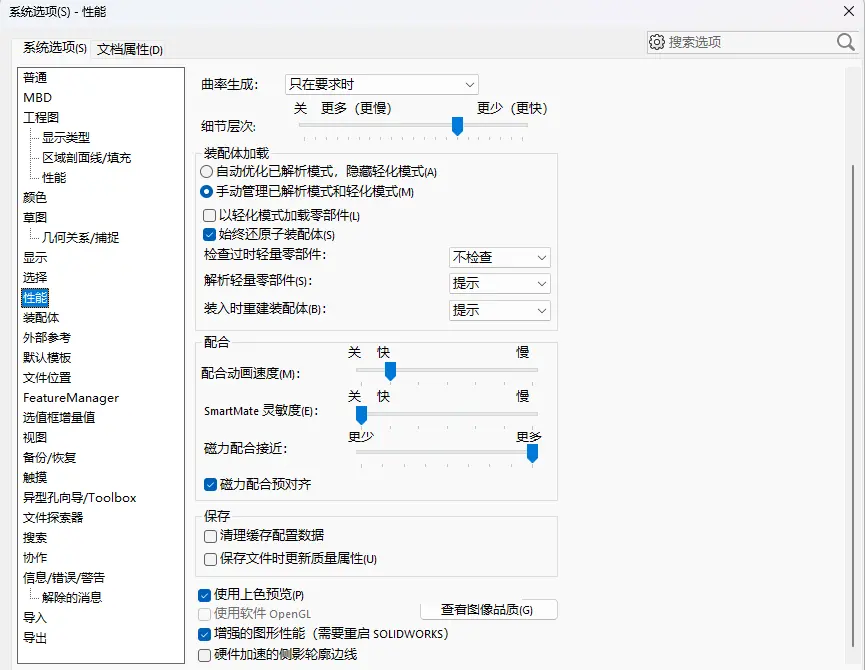

在【工具】->【选项】->【系统选项】->【性能】中，有一个"使用软件OpenGL"选项。这个选项会禁用显卡硬件加速，仅用CPU计算图形。

除非你的显卡实在不兼容，否则千万不要勾选这个选项！它会让你所有的3D操作都变得奇慢无比。

进阶技巧：利用这个特性当"透视眼"

有些工程师反而特别喜欢利用这个特性。在检查复杂装配体内部结构时，他们会：

• 静止时使用"上色"模式看清整体外观

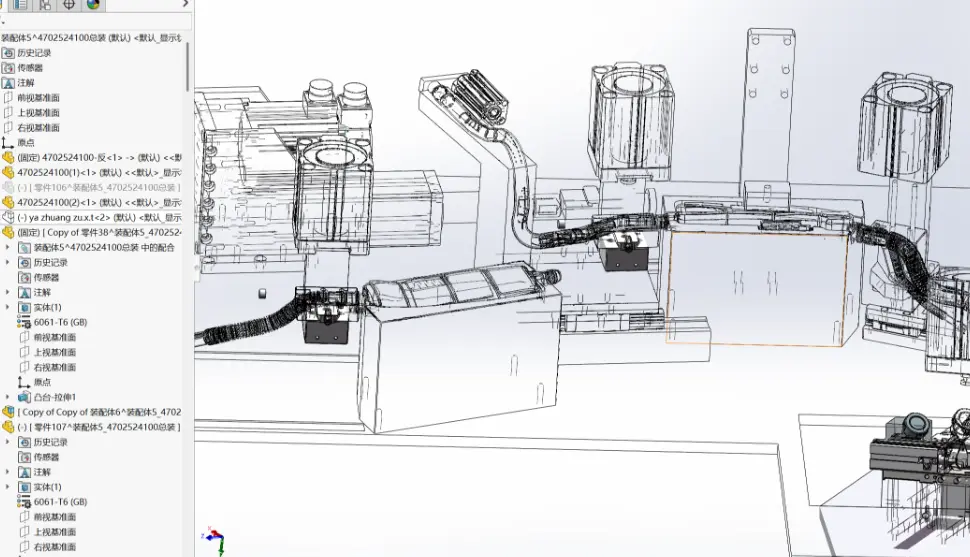

• 旋转时利用变成的"隐藏线可见"模式，透过外壳看到内部零件的装配关系

这比手动去隐藏外壳要快得多，是一种非常高效的检查技巧！

总结

“旋转变线条”不是软件的Bug，而是它为了流畅性而做的“智能让步”。理解这一点后，你就不再会被这个现象困扰。

关键是要学会根据自己的需求和电脑配置，找到那个性能与画质的平衡点：

• 日常建模、大型装配：可以接受临时变线框，优先保证流畅。
• 最终展示、给客户看：通过【性能选项】固定高品质动态视图，呈现完美效果。

掌握了这个底层逻辑，你就能更好地驾驭SolidWorks，让设计过程既丝滑又养眼。
