SOLIDWORKS曲面与实体：区分与应用

SOLIDWORKS曲面介绍

今天给各位简单介绍一下SOLIDWORKS当中的曲面。我们如何区分实体与曲面，怎么由曲面创建实体以及由实体分解为曲面。

在SOLIDWORKS中提供了丰富的曲面功能，可以使用曲面的功能来创建一些外形复杂、使用实体建模方法不易创建的模型，我们可以通过对曲面中绘制的曲线控制来变换外形，从而得到我们想要的形状。

曲面

区分实体与曲面

对于实体而言，其中任意一条边线同时属于且只属于两个面。这就意味着，曲面实体中的一条边线只属于一个面。

如上图两个演示的模型，在曲面模型中，包含五条边线，每一条边线都仅属于一个面，而在另一个几何体模型里，该几何体模型无法创建单一实体，就因为其中有一条边线同时属于四个面。

同时我们也可以查看SOLIDWORKS当中的【实体】和【曲面实体】文件夹，所创建的实体和曲面都可以直接进行查看。

曲面创建实体

在SOLIDWORKS当中，由曲面创建实体一般有两种创建方法，首先，该曲面必须形成完全封闭的体积或者“加厚”开放的曲面实体，之后便可以使用这两方法，

第一种方法

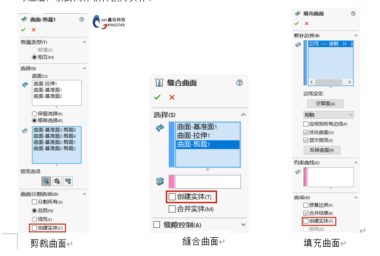

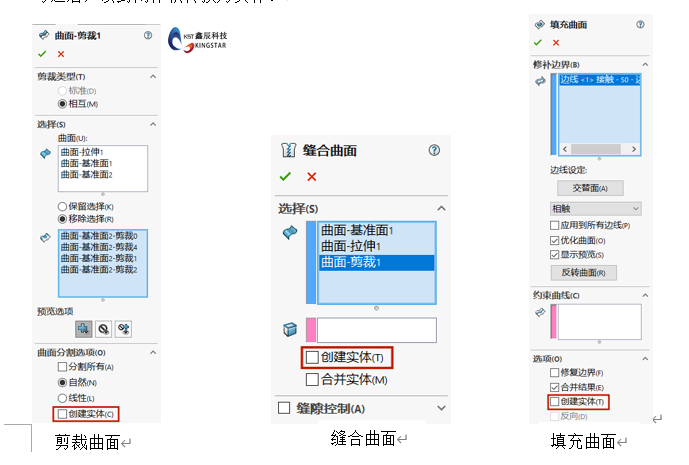

第一种方法是：【创建实体】，当我们处于曲面的建模环境时，使用【剪裁曲面】【缝合曲面】【填充曲面】这些命令时，可以看到【创建实体】复选框，曲面已近形成封闭的体积，就可以勾选这个选项，勾选后，该封闭体积转换为实体。

第二种方法

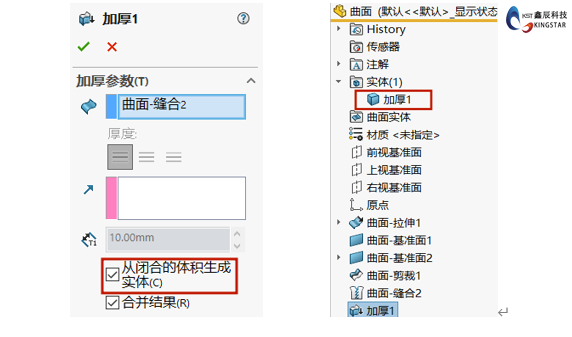

第二种方法是：添加【加厚】特征。它通过加厚一个或多个相邻曲面来创建实体，在加厚之前，必须将曲面缝合在一起，如果曲面形成封闭的体积，则可以使用【从闭合的体积生成实体】复选框。

总的来说，创建实体特征是一种自动的曲面建模方法，实体特征可以自动创建面，必要时对齐进行修剪，并将他们缝合在一起，可以将其转换为实体。

将实体分解成曲面

目前，SOLIDWORKS还没有专门与【缝合曲面】功能相逆反的命令，因此不能简单地将实体直接分解成曲面，但也有一些实用的技巧。

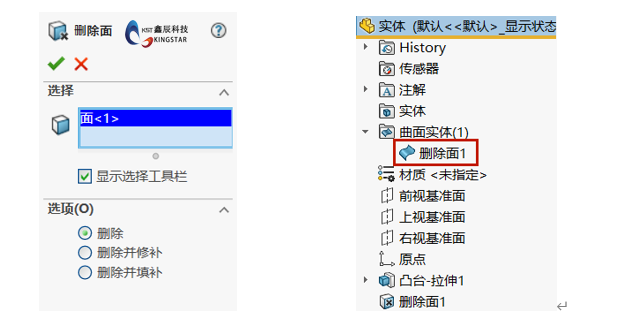

删除面

删除实体的面，可以将实体还原为曲面实体【删除面】

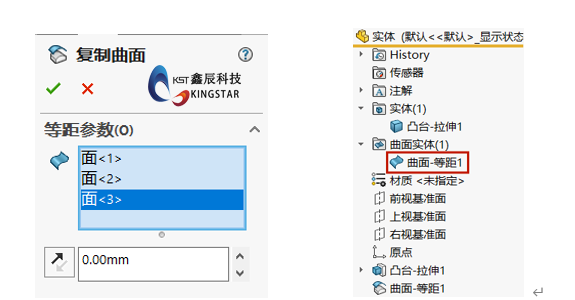

等距曲面

制实体的面来生成曲面实体【等距曲面】
