SOLIDWORKS基准面：设计基础与应用

SOLIDWORKS是一款广泛应用于机械设计领域的三维建模软件，其中基准面是在建模过程中必不可少的要素。本文将介绍什么是SOLIDWORKS基准面，以及它在设计中的作用。

SOLIDWORKS基准面是指在设计过程中用来确定草图绘制、特征创建的参考平面。

SOLIDWORKS基准面在设计中起着至关重要的作用。

首先，它们提供了一个统一的参考框架，使得设计师可以在整个设计过程中保持一致性和准确性。其次，基准面可以用来定位和对齐其他零件或装配体，确保它们之间的关系的准确性。此外，基准面还可以用于创建对称零件、对称特征等。

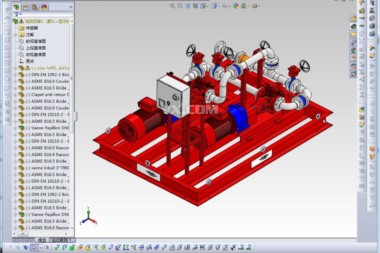

在SOLIDWORKS中，新建了零件或装配体之后，模型设计树中就已经存在了3个基准面：前视基准面、右视基准面、上视基准面

在设计过程中，需要使用在模型中找不到的基准面的时候，可以新建基准面。

首先，选择特征中的“参考几何体”-“基准面” ，在 PropertyManager 中，为第一参考选择一个实体，软件会根据您选择的对象生成最可能的基准面。可以在第一参考下选择平行、垂直等选项来修改基准面，然后，根据需要选择第二参考和第三参考来定义基准面，基准面状态必须是完全定义才能生成基准面，最后单击“确定”即可。

除了基本的定位和参考功能，SOLIDWORKS基准面还可以用于实现高级的设计技术。例如，通过创建多个基准面并使用它们之间的关系，可以实现复杂的装配体布局和动画效果。此外，基准面还可以用于创建驱动装配体的参数化设计，使得在改变基准面尺寸时，模型可以自动调整。这些高级应用可以提高设计的灵活性和效率。

总而言之，SOLIDWORKS基准面是设计中的关键元素，它提供了一个统一的参考框架，确保设计的一致性和准确性。通过选择适当的基准面类型和进行准确的对齐，设计师可以有效地控制模型的几何特征。掌握基准面的使用方法，可以提高设计效率，提高工程设计效率。
