solidworks界面概述与基础功能介绍

如题

solidworks界面概述与基础功能

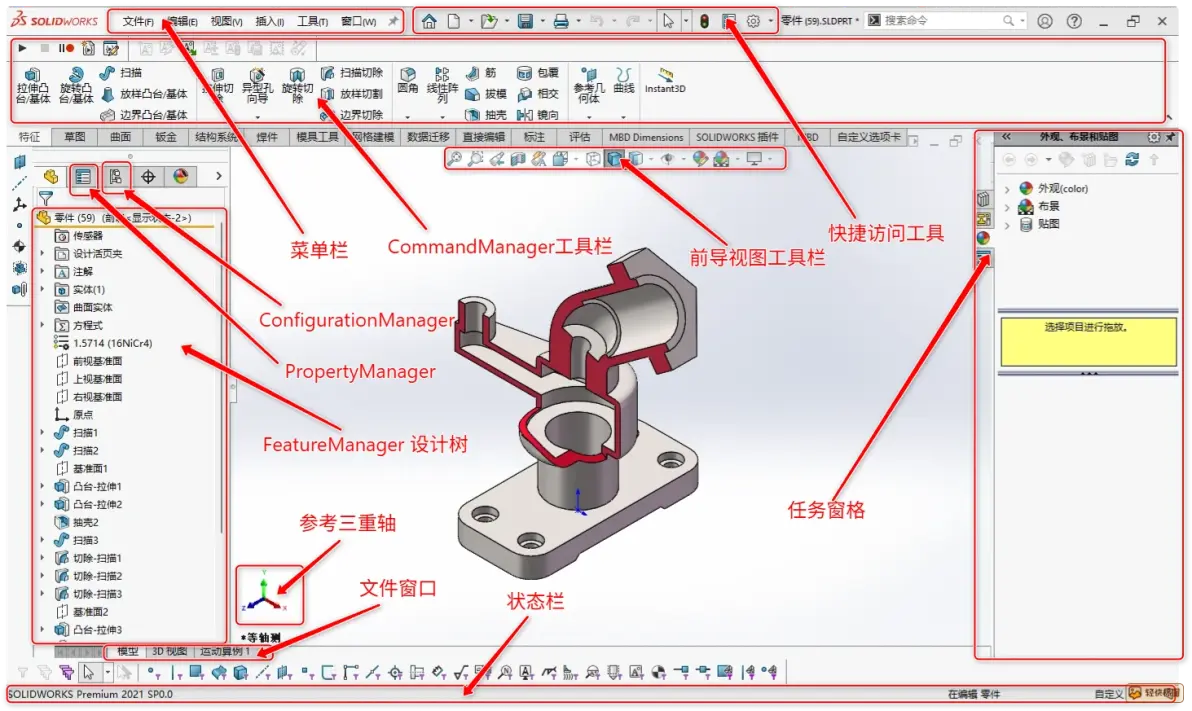

打开SW，界面从上到下是菜单栏、CommandManager、工具栏，左边FeatureManager设计树，右边任务窗格，底部状态栏，新建零件后前视、上视、右视三个基准面显示，原点在中间，前视基准面是设计者第一视角的主视图平面，Ctrl+1切过去，Y向上，-Y重力，Z朝屏幕外，-Z前，+Z后，右手定则，X右，-X左。

CommandManager有特征、草图、评估、钣金、焊件、模具、曲面标签，每个标签下按钮，右键自定义，把常用命令拖上去，快捷键Ctrl+1前视，Ctrl+5上视，Ctrl+7等轴测，Ctrl+8正视于，鼠标中键旋转，Ctrl+中键平移，滚轮缩放，Shift+中键缩放，右键菜单调出快捷工具栏，S键调出快捷栏，空格键调出视图定向，F键整屏显示，G键放大镜。

FeatureManager设计树顶部零件名，下面注解、材质、基准面、原点，特征按顺序排列，回退控制棒拖动能看历史，右键特征编辑、压缩、解压、重命名，父子关系右键看，设计树过滤搜索，带->的是外部参考，右键列举，断开链接，固定草图。

任务窗格有设计库、文件探索器、外观、自定义属性、位置，设计库里有成型工具、库特征、焊件轮廓，外观拖到面或零件上改颜色和材质，自定义属性填零件名、图号、材料、重量，工程图标题栏自动读。

草图选基准面，点草图绘制，进入草图环境，工具栏出现直线、圆、矩形、圆弧、样条、文字、转换实体引用、等距实体、剪裁、延伸、镜像、阵列，标注尺寸，加几何关系，草图全定义变黑，欠定义蓝，过定义红，退出草图。

特征拉伸凸台/基体，选草图，给深度，方向，拔模，薄壁，合并结果，旋转，扫描，放样，边界，圆角，倒角，抽壳，筋，拔模，镜像，阵列，特征预览，确定，Ctrl+Q强制重建，评估干涉检查，测量，质量属性。

视图鼠标中键旋转，Ctrl+中键平移，滚轮缩放，空格键调出视图定向，剖面视图，显示样式，隐藏线可见、消除隐藏线、带边线上色、上色，显示临时轴、基准面、原点、草图。

保存Ctrl+S，另存为，保存类型SLDPRT、SLDASM、SLDDRW，打包，文件位置，参考，选项系统选项和文档属性，单位，材料，图像品质，性能，快捷键自定义，鼠标笔势，S键快捷栏。

界面重置工具选项系统选项，重置所有，或删除注册表设置，工具栏拖拽，锁定，CommandManager右键自定义，状态栏显示编辑状态、草图状态、单位、鼠标位置。

常用快捷键Ctrl+N新建，Ctrl+O打开，Ctrl+S保存，Ctrl+Z撤销，Ctrl+Y重做，Ctrl+C复制，Ctrl+V粘贴，Delete删除，Ctrl+1前视，Ctrl+2后视，Ctrl+3左视，Ctrl+4右视，Ctrl+5上视，Ctrl+6下视，Ctrl+7等轴测，Ctrl+8正视于。
