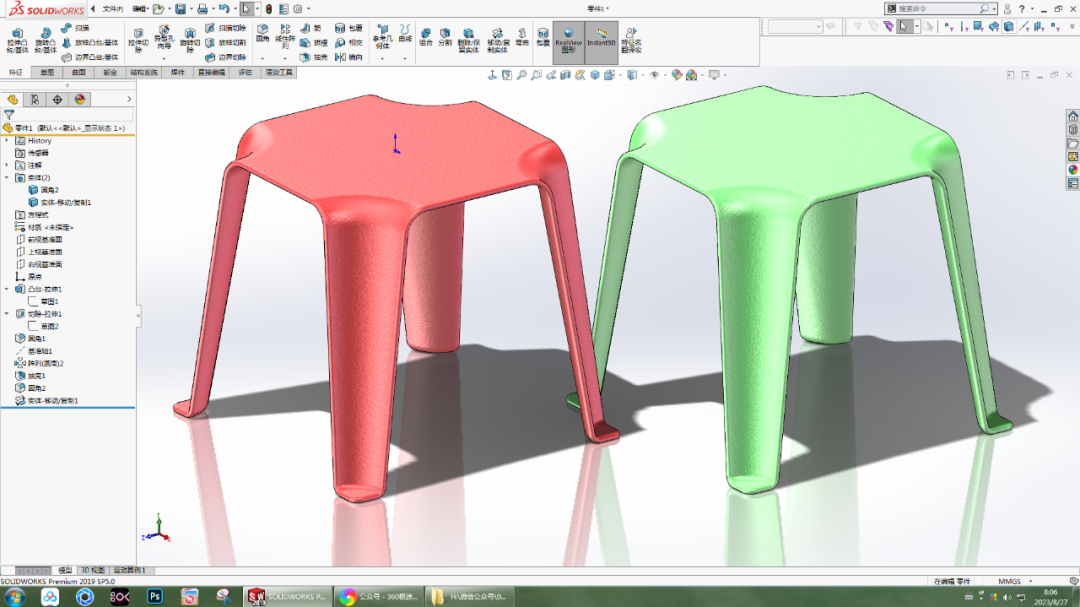

这个图昨天用曲面画的，今天用实体重画一下，实体画法更简单一点。
建模步骤

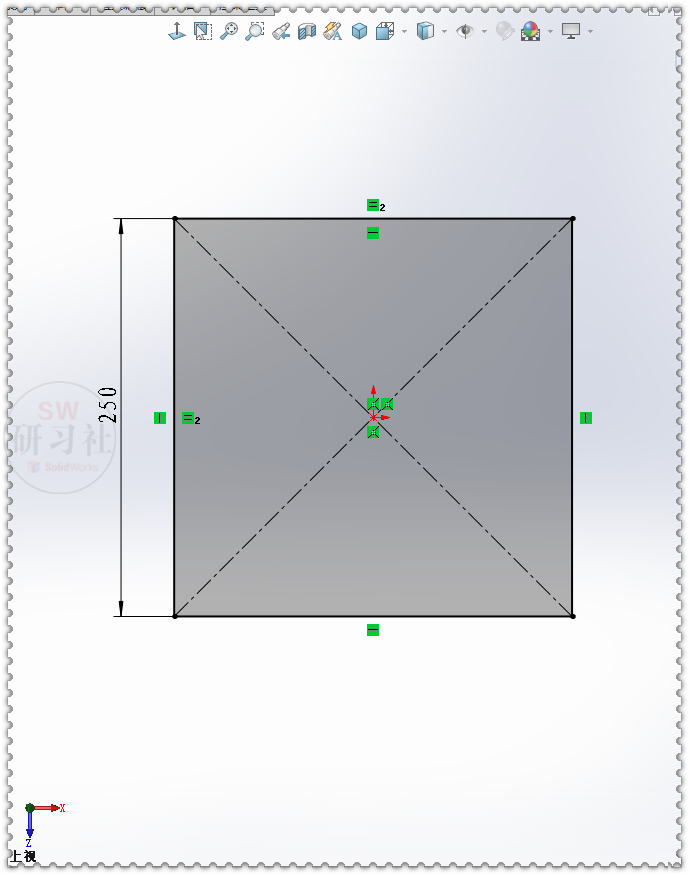

1.【上视基准面】画中心矩形。
.png)

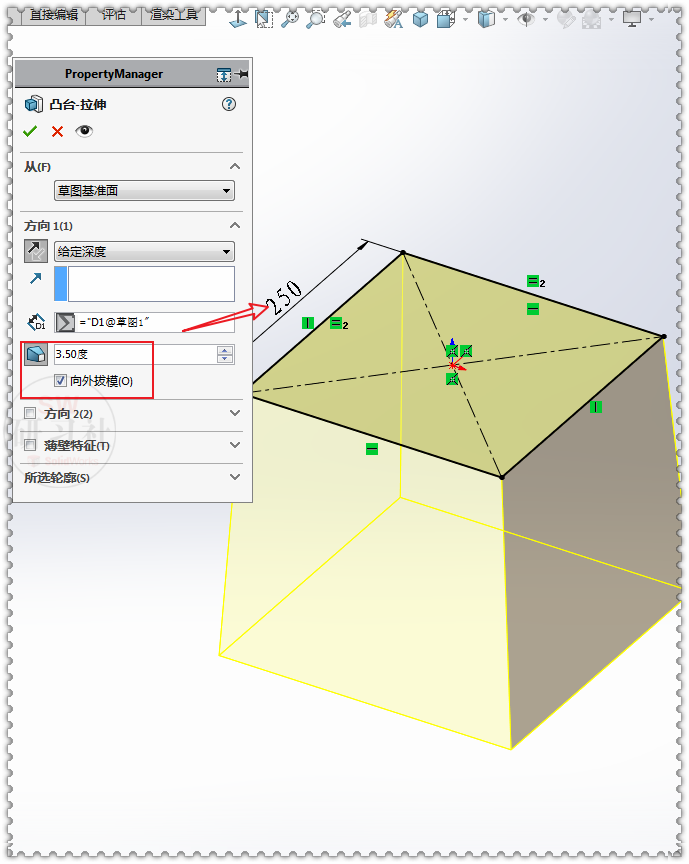

2.【拉伸凸台】给定深度：250 ；拔模角度：3.5 度，勾选：向外拔模。
.png)

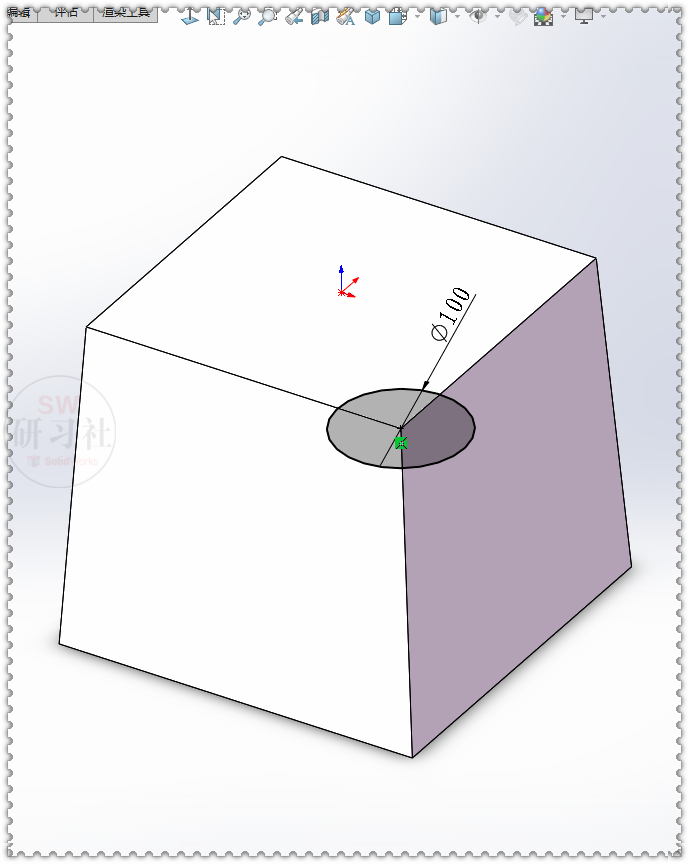

3.实体顶面画圆。
.png)

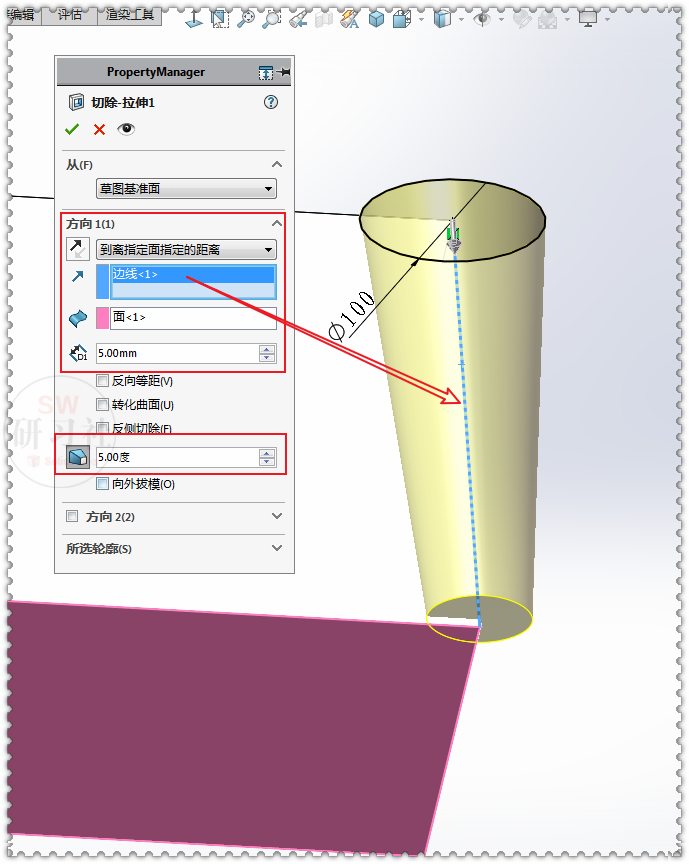

4.【拉伸切除】到指定面指定的距离——底面：5 ；拉伸方向：蓝色边线；拔模角度：5度。
.png)
5.【圆角】多半径圆角，半径：25、10、5 。
.png)
6.【基准轴】选择：前视、右视基准面。
.png)

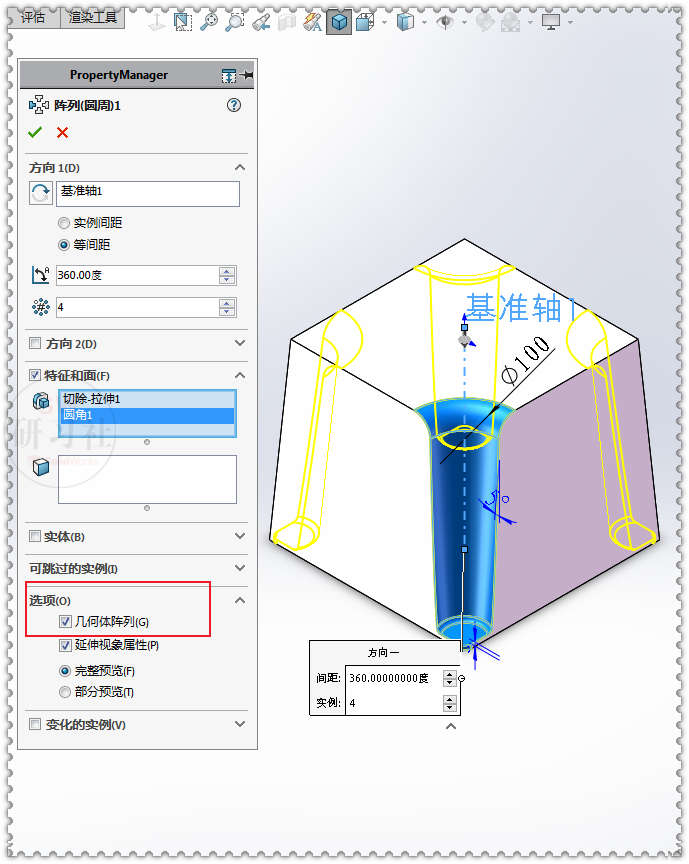

7.【圆周阵列】选择特征：拉伸切除、圆角，阵列：4个；勾选：几何体阵列。
.png)

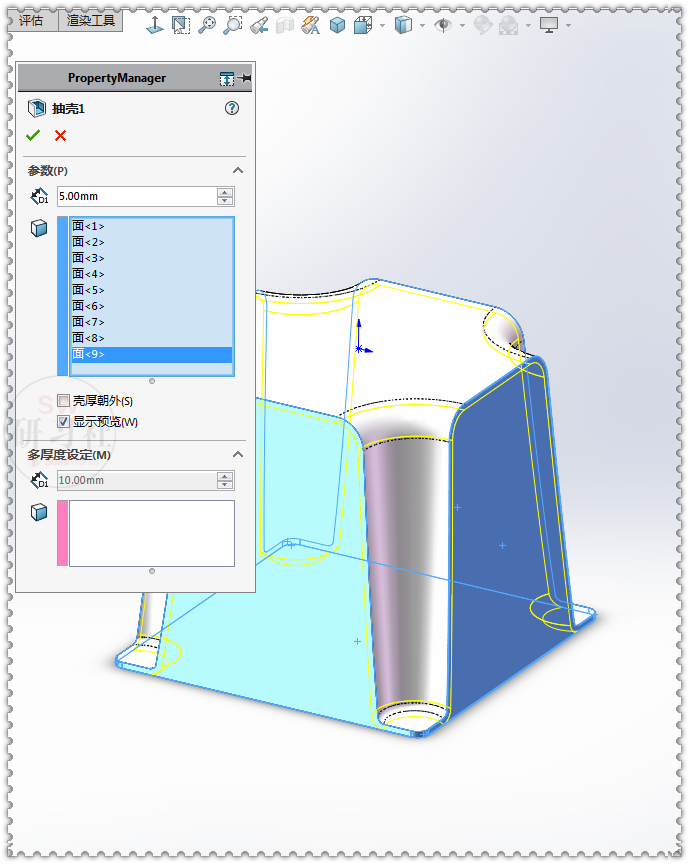

8.【抽壳】厚度：5 。
.png)
.png)

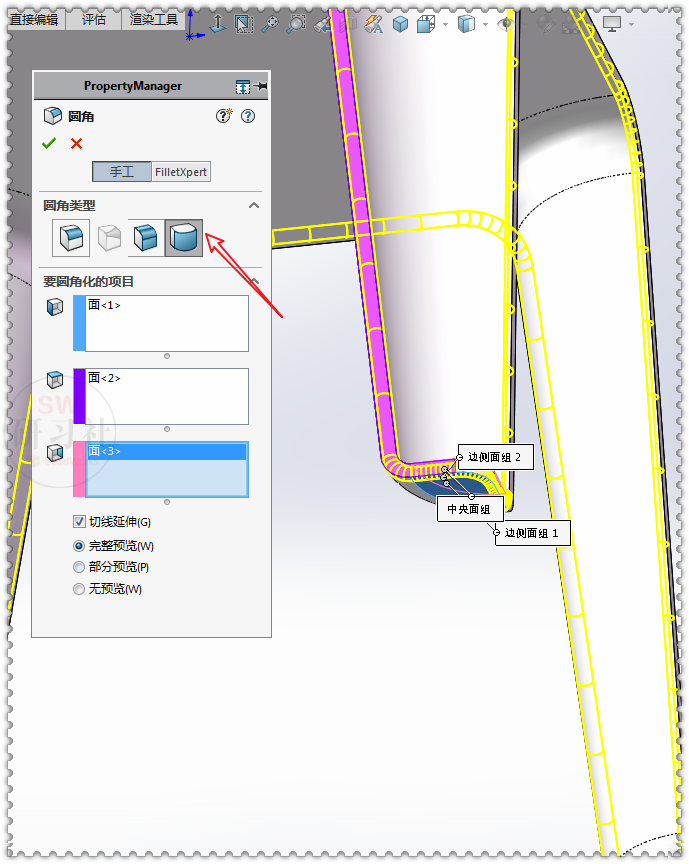

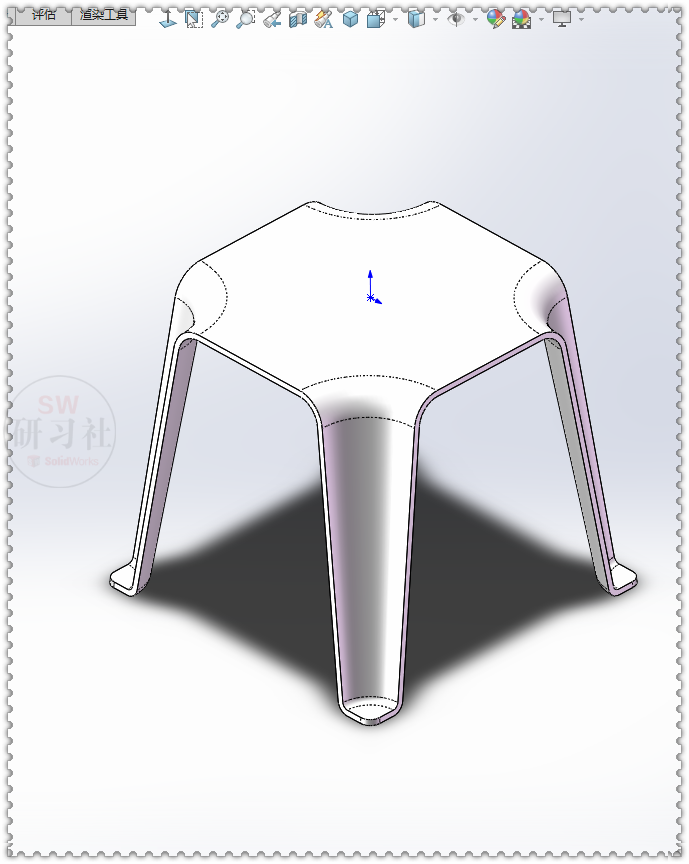

9.【圆角】圆角类型：完全圆角。
.png)

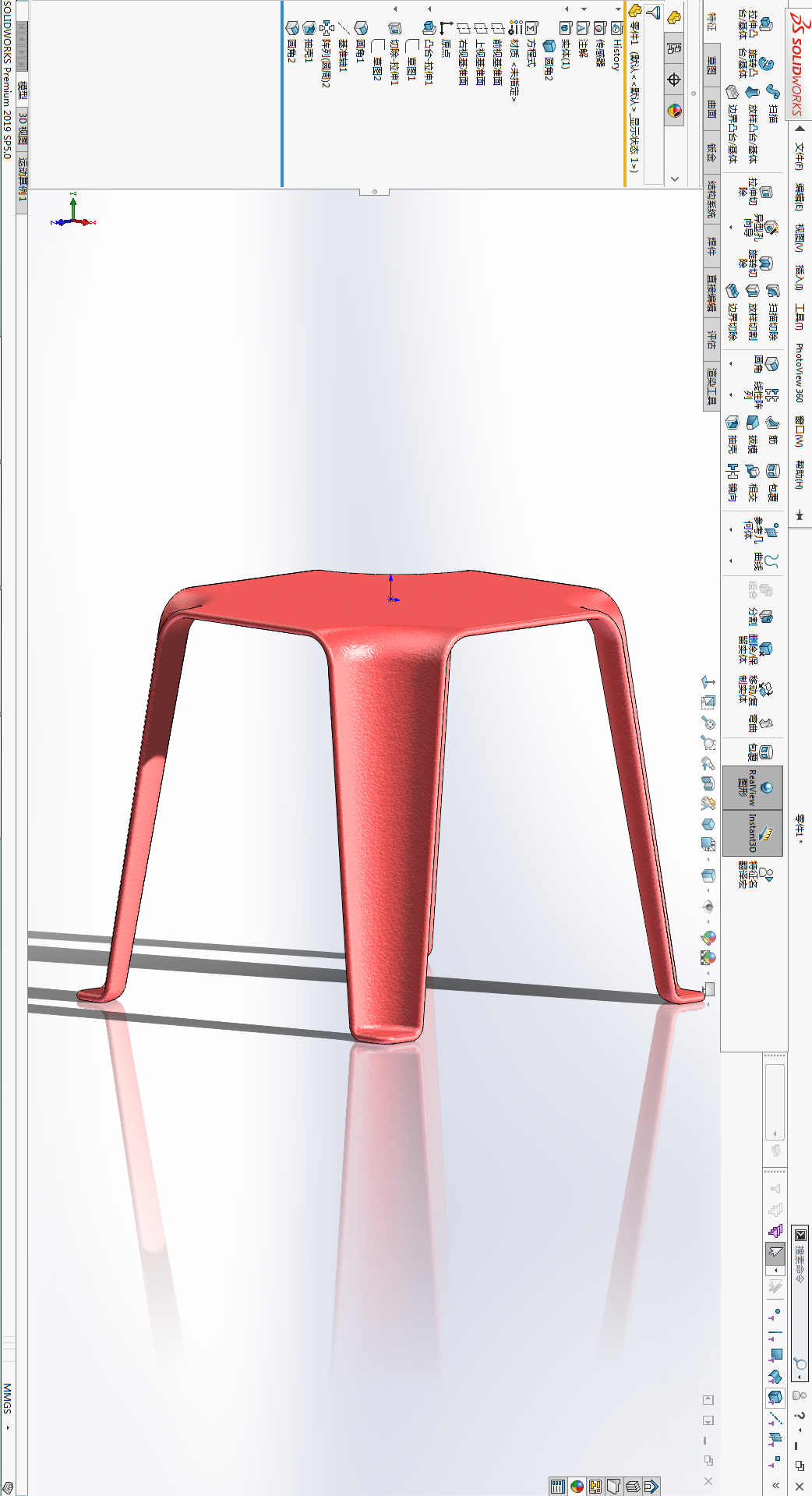

10.完成。
.png)
.png)
