SOLIDWORKS高尔夫球建模:简约不简单

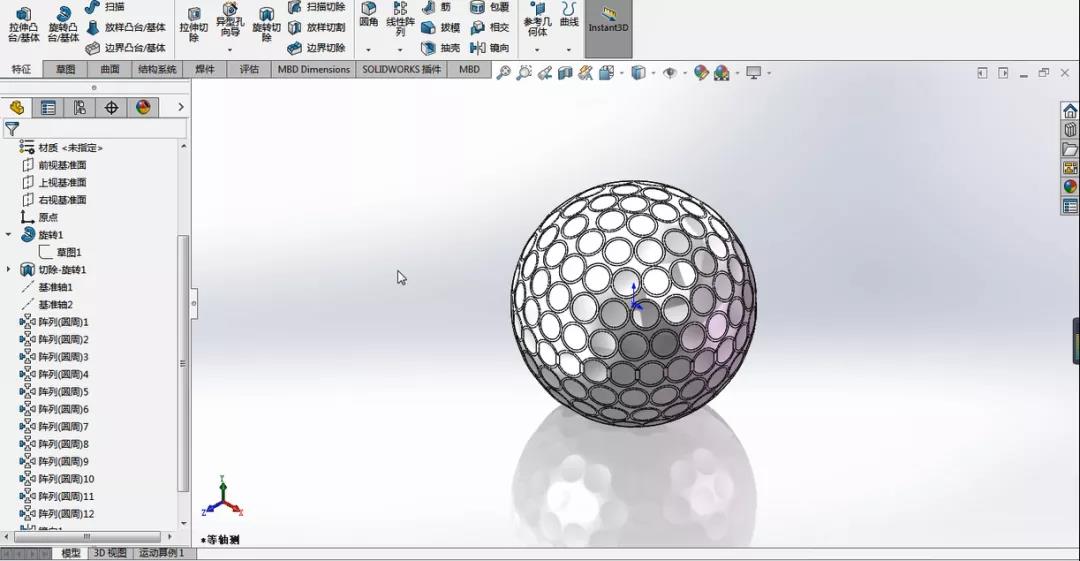

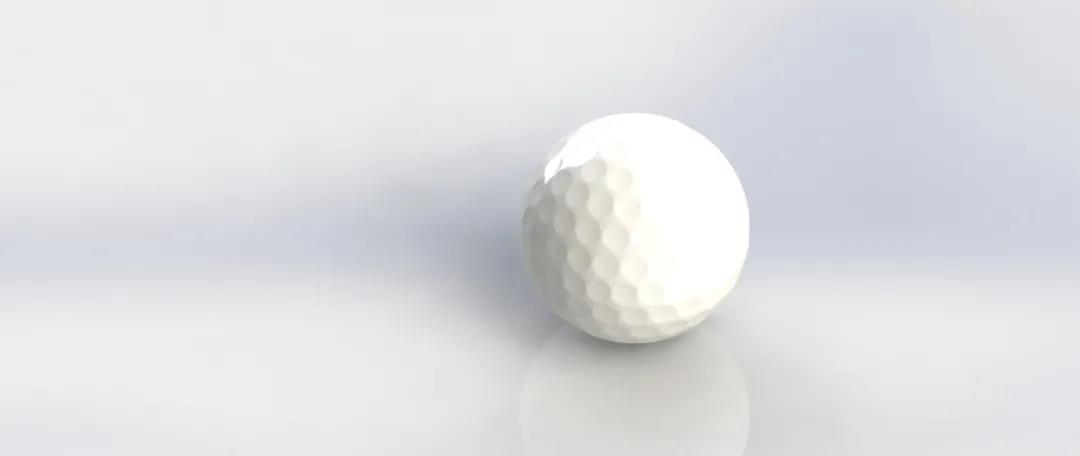

SOLIDWORKS 软件提供了大量的建模功能,如果工程师能灵活使用这些功能,就可以绘制得到各式各样的模型,我们尝试使用 SOLIDWORKS 绘制高尔夫球模型,如下图所示。



1.通过观察并分析,高尔夫球是一个典型的回转体类模型,基本体是球体,可以通过绘制半圆草图并使用实体命令中的“旋转”就可以轻松得到。

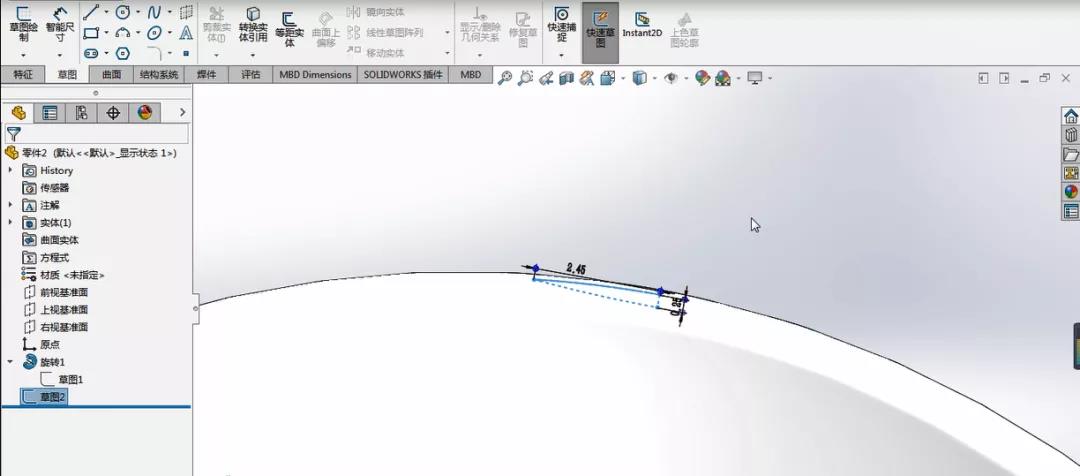

2.该模型的最困难部分是球体上的“凹坑”,通过分析,可以通过绘制截面草图并使用实体命令中的“旋转切除”得到。

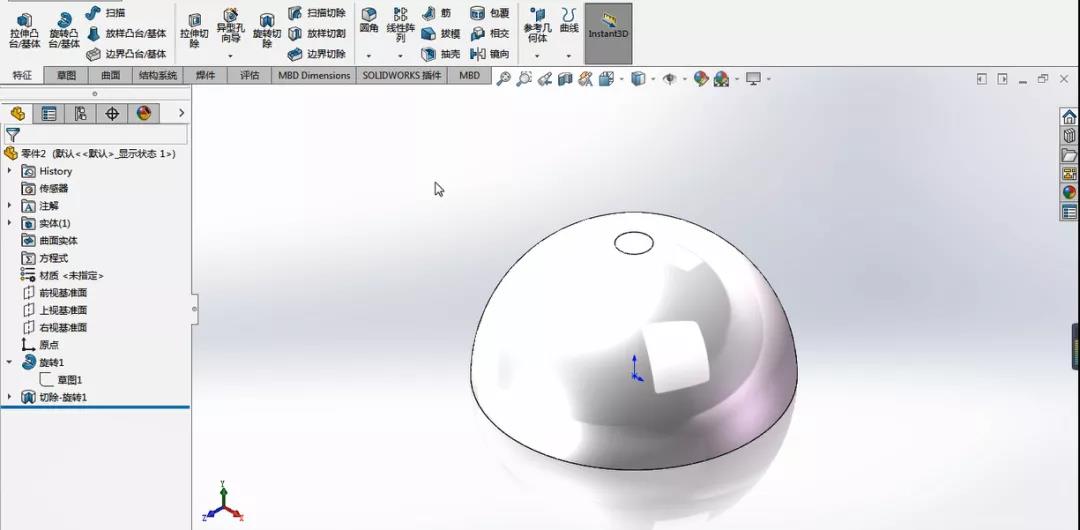

3.完成以上操作后会得到一个半圆形球体,球体上面有1个凹坑。



4.使用前视基准面和上视基准面创建一个基准轴。

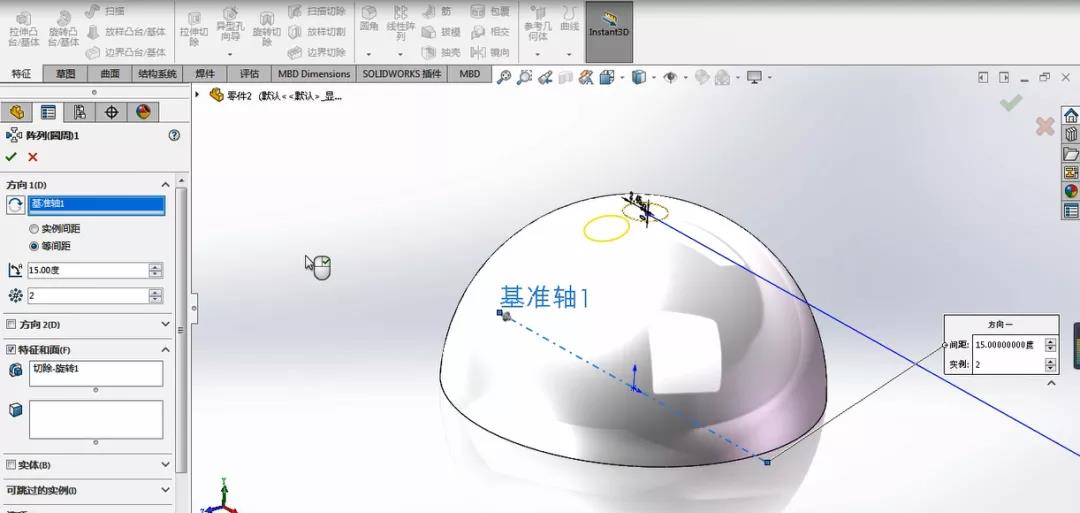

5.以创建的基准轴为阵列方向,凹坑为特征进行圆周阵列,创建第二个凹坑。

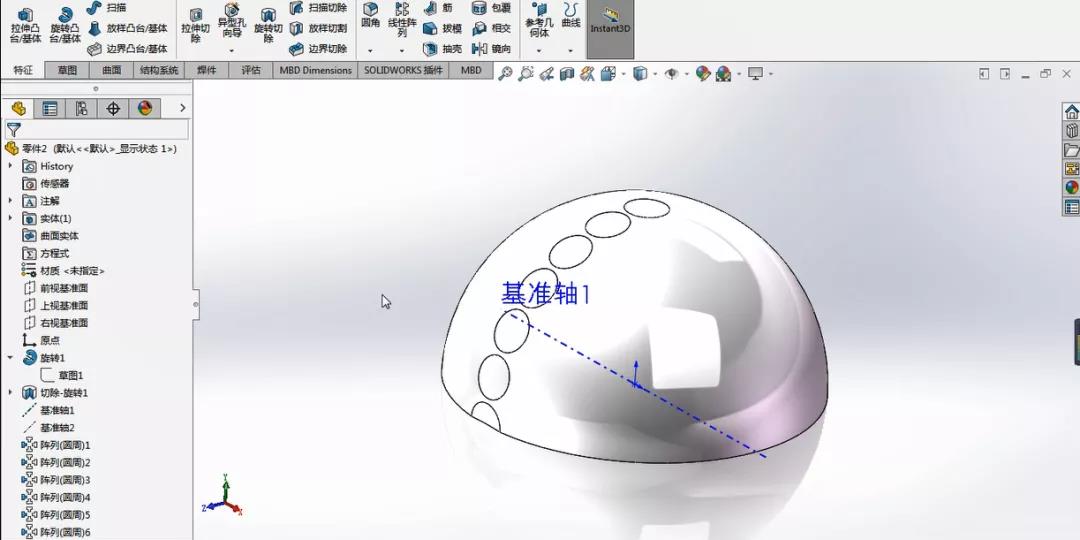

6.用同样的方法,依次创建第三个,第四个...凹坑。

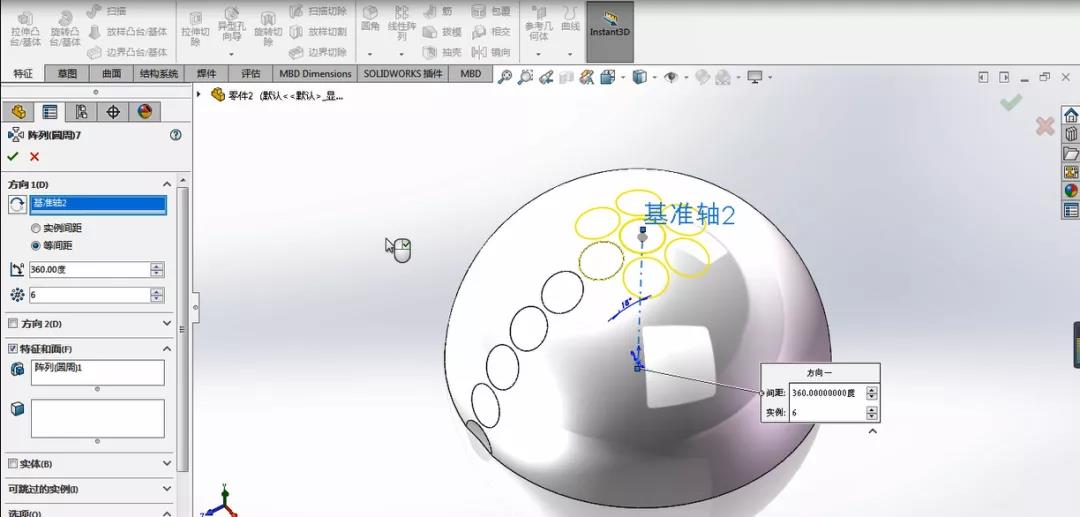

7.以基准轴2为旋转方向,凹坑为特征进行圆周阵列,创建第一圈凹坑。



8.用同样的方法,创建第二圈凹坑。

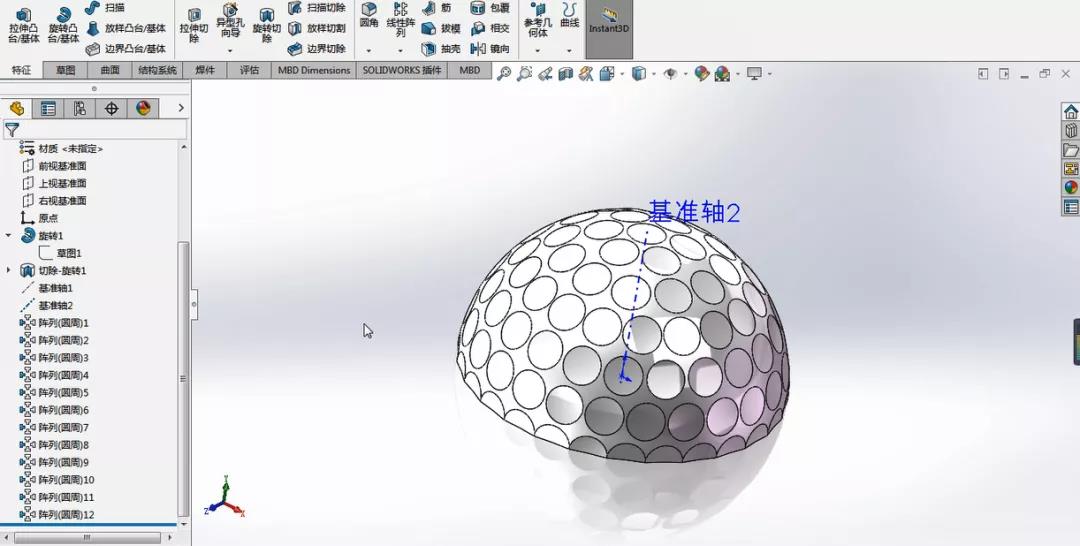

9.用同样的方法,依次创建第三圈,第四圈...凹坑。

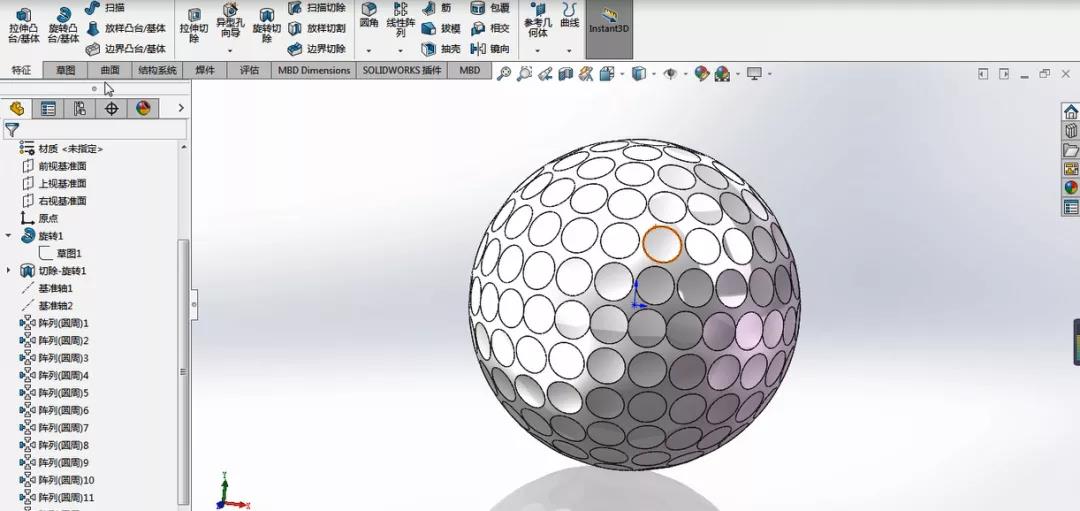

10.使用镜像命令,得到完整的高尔夫球。



11.为了让高尔夫球更逼真,对凹坑边缘进行圆角。



12.使用圆角命令,一次全部完成圆角创建。





免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
