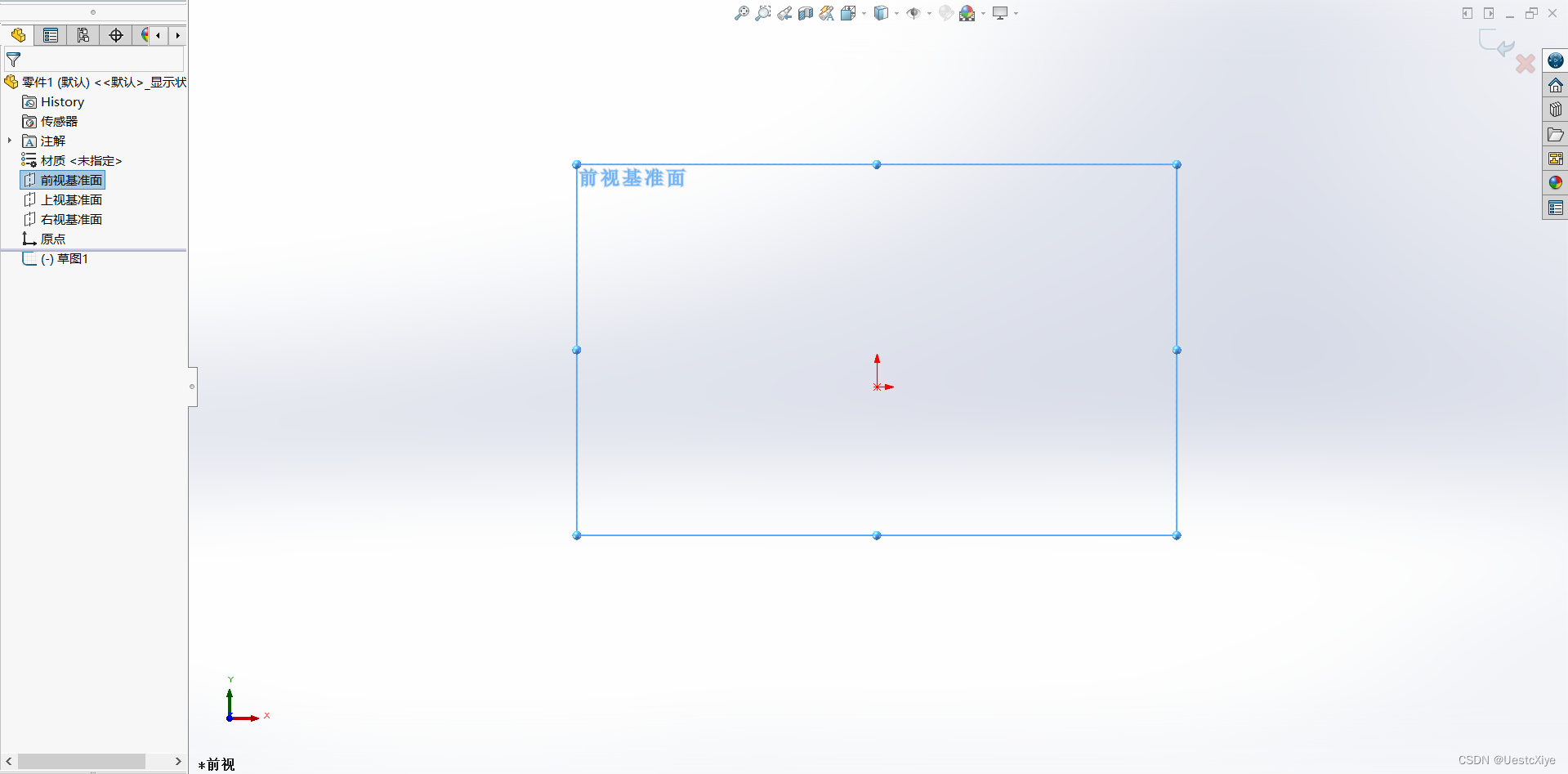

单击前视基准面，选择草图绘制。得到草图1。

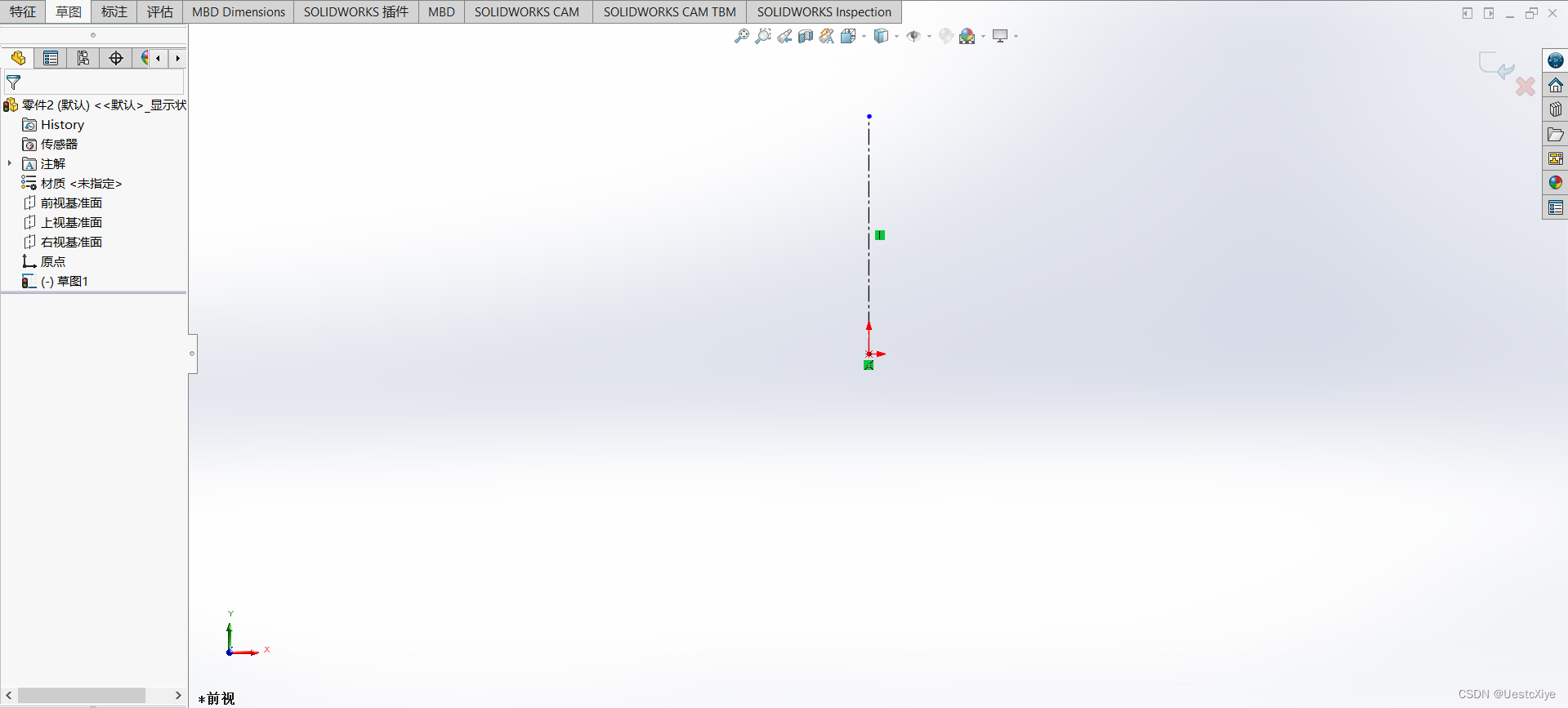

选择直线-中心线，以中心点为端点画一条线段。

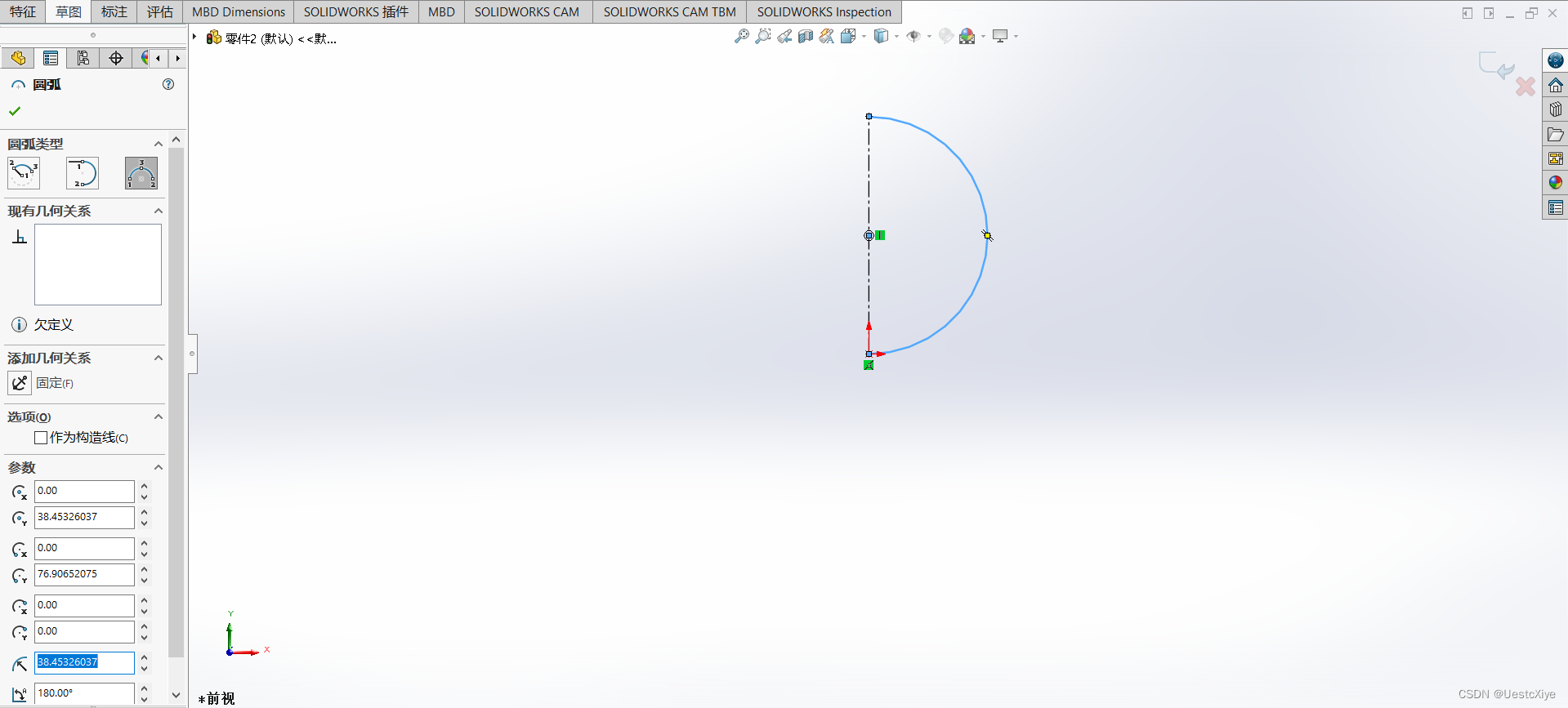

选择圆弧-3点圆弧，以线段为直径画一个半圆。

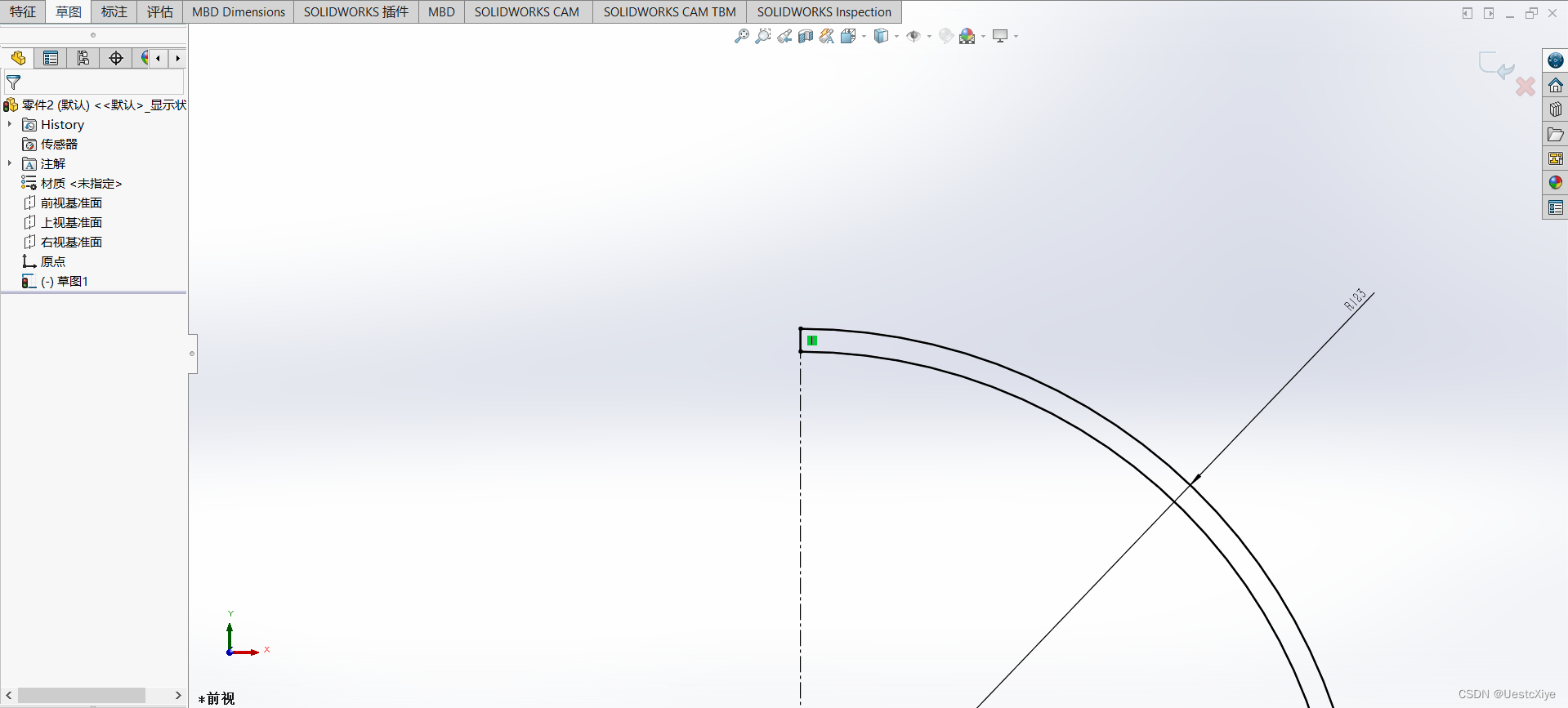

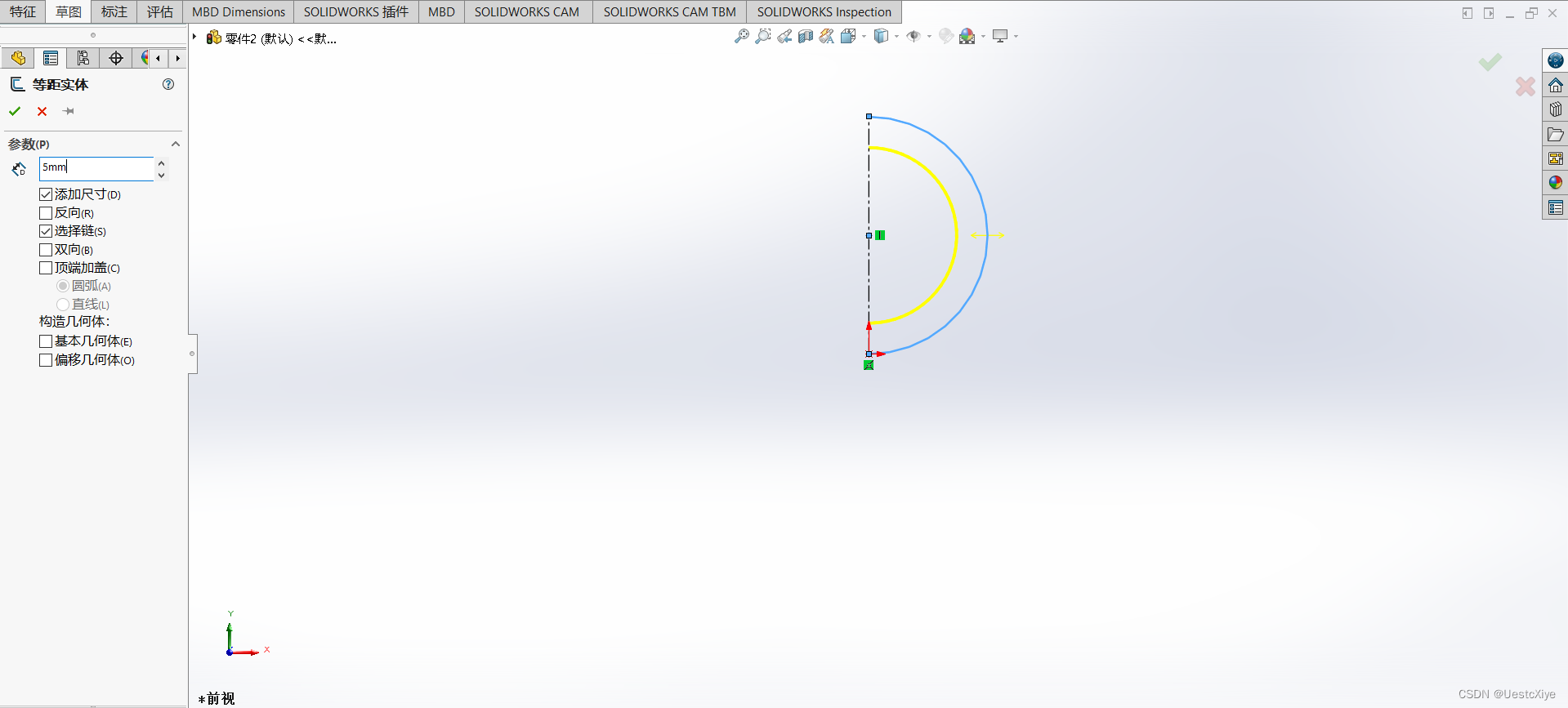

点击等距实体，以圆弧为对象，设置间距为5mm。
对外层半圆标注智能尺寸123mm。

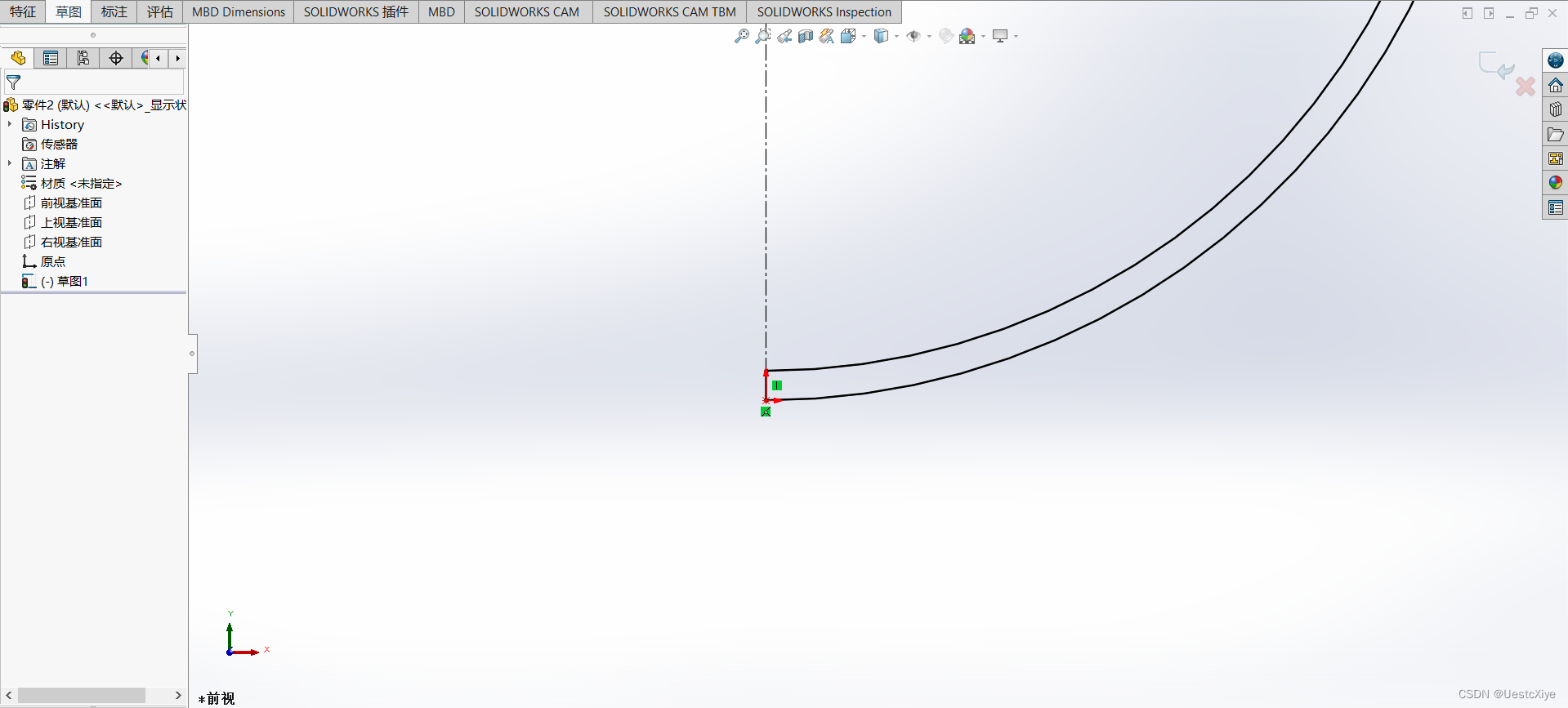

用直线连接两个半圆的对应端点。

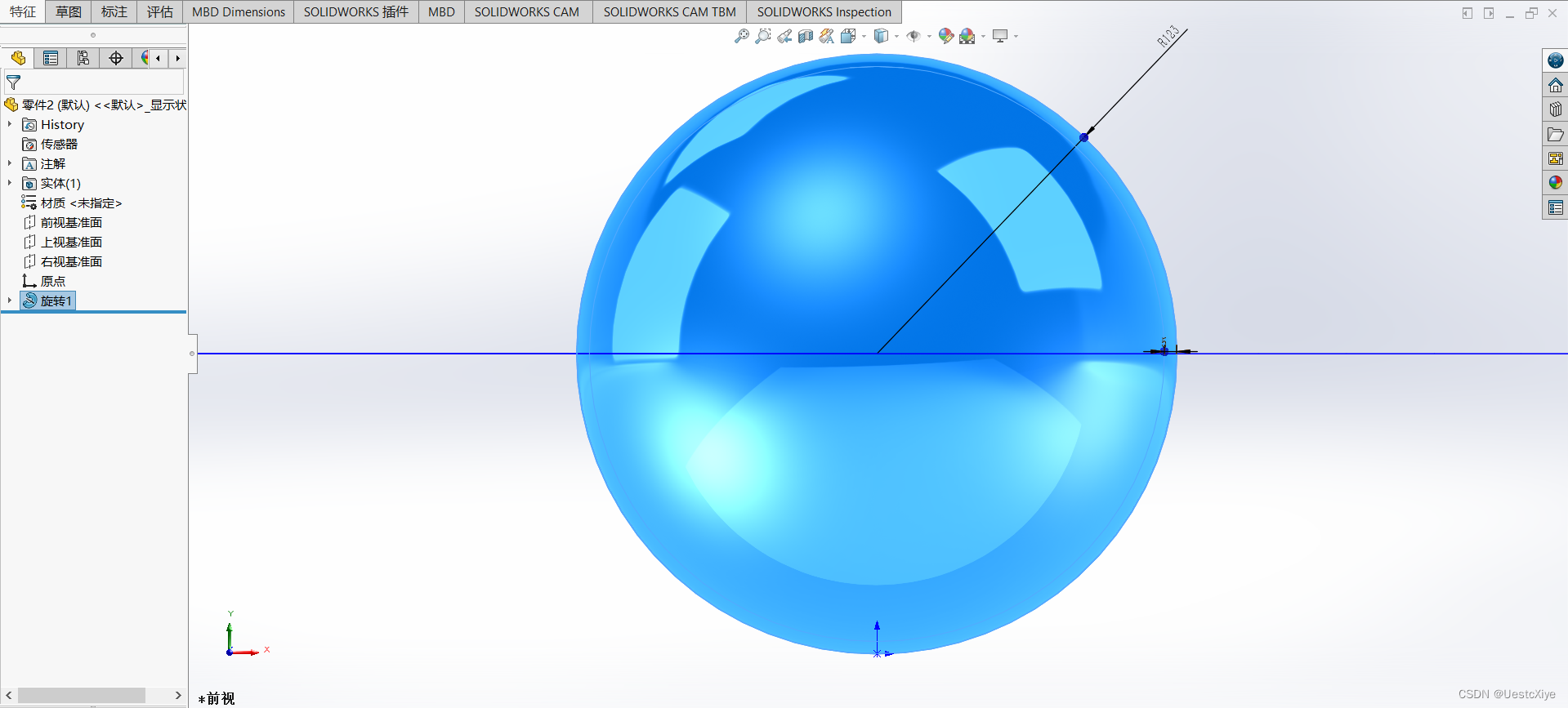

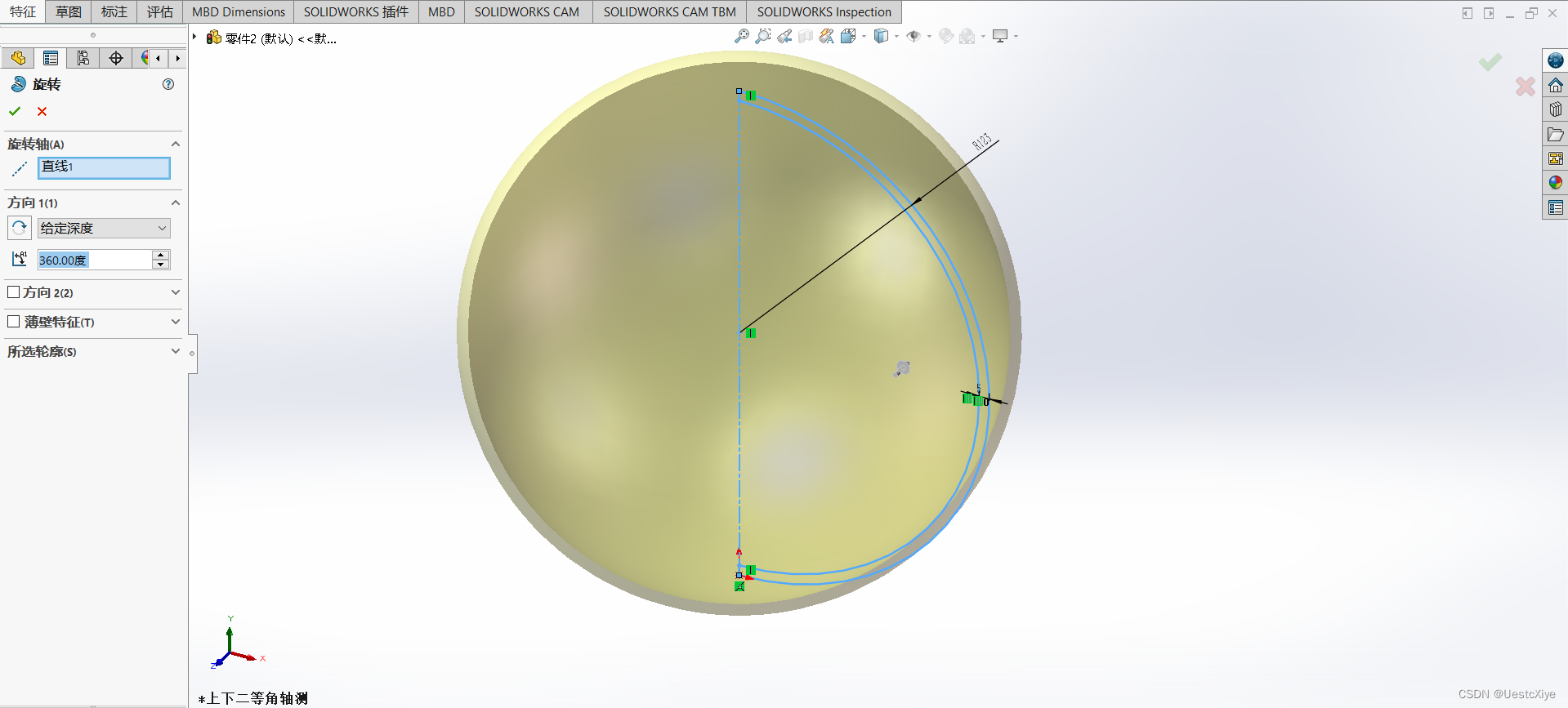

选择特征-旋转凸台/基体，得到球体：旋转1。

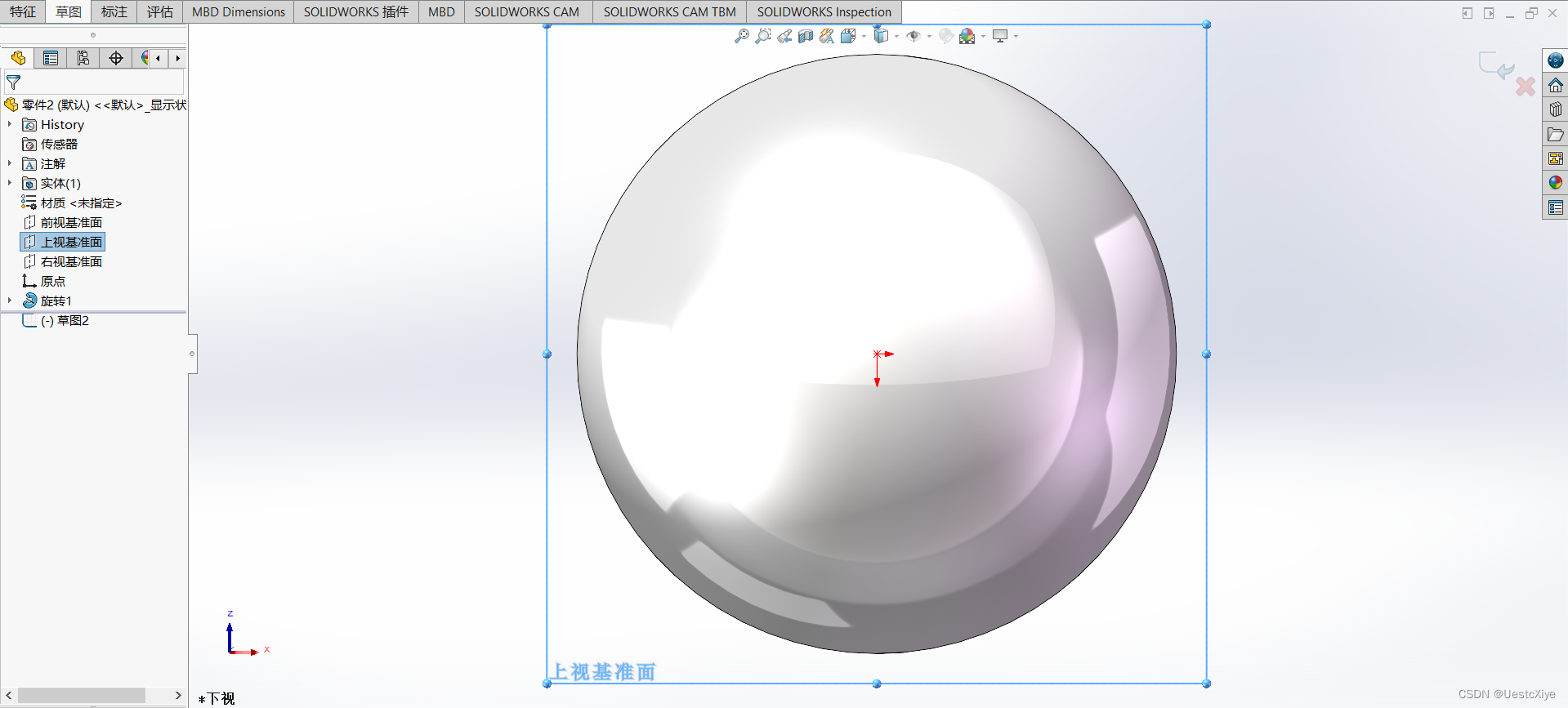

单击上视基准面，选择草图绘制。得到草图2。再正视于上视基准面。
画2条相互垂直的直线，交点与球心重合。

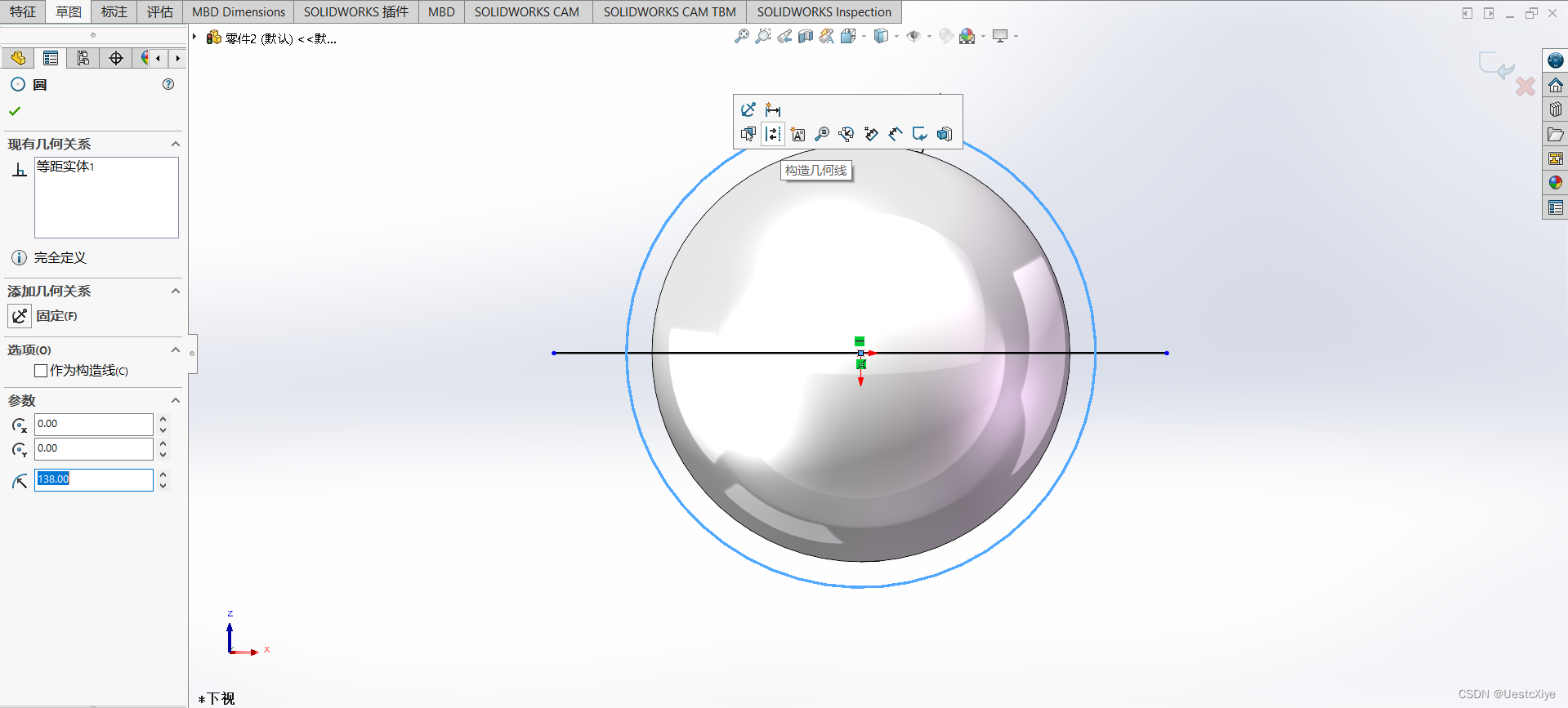

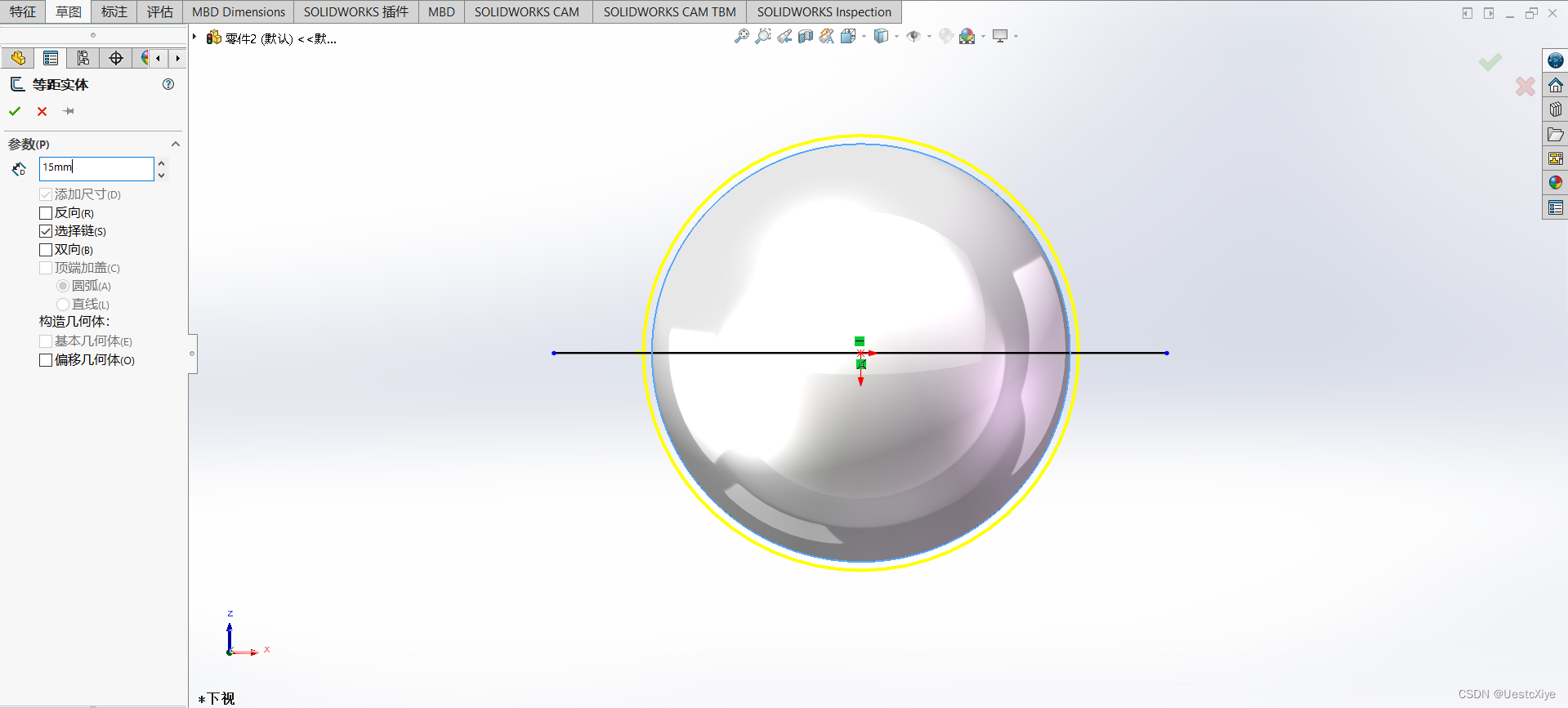

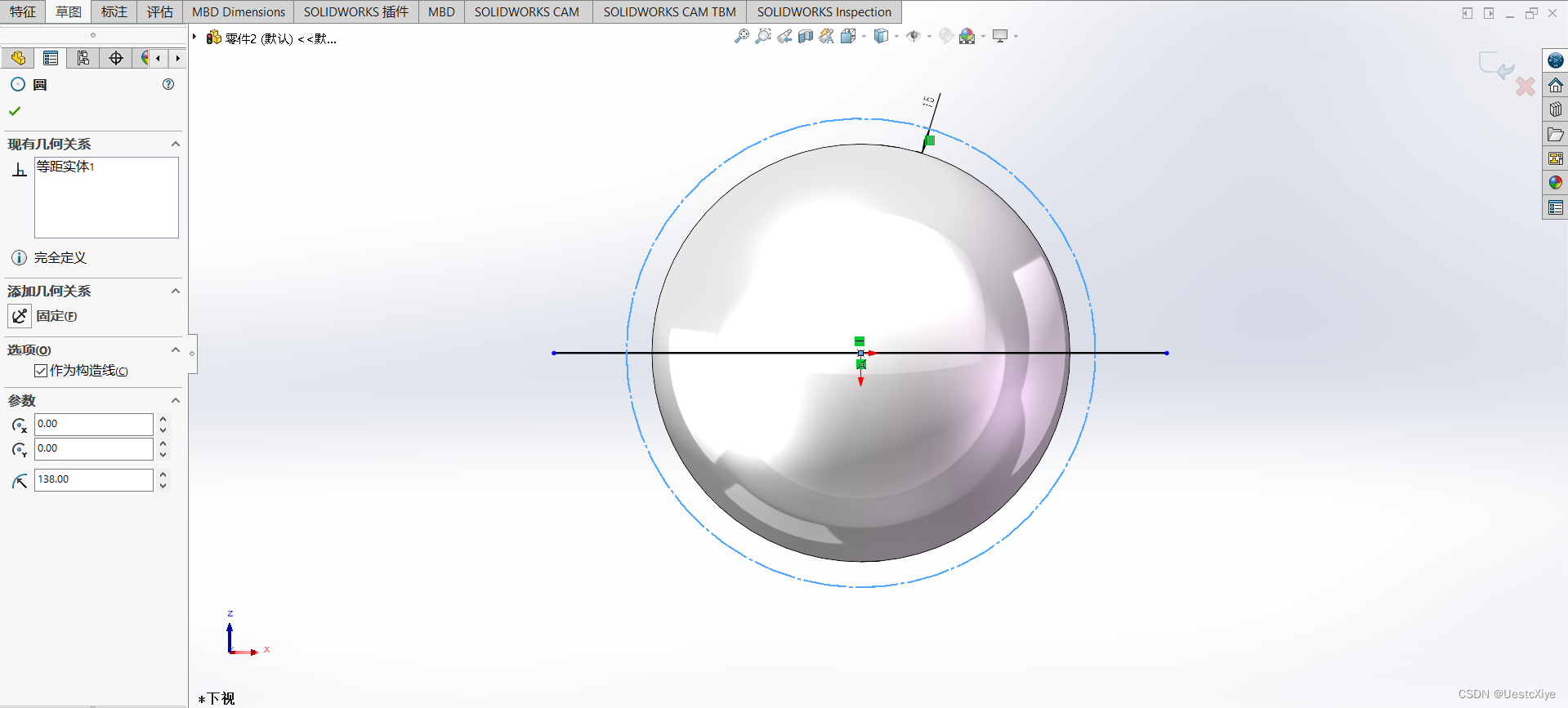

以外球面做等距实体，距离15mm，单击这个圆，选择构造几何线。
注：上面3个图漏掉了竖直直线。下面补上了。

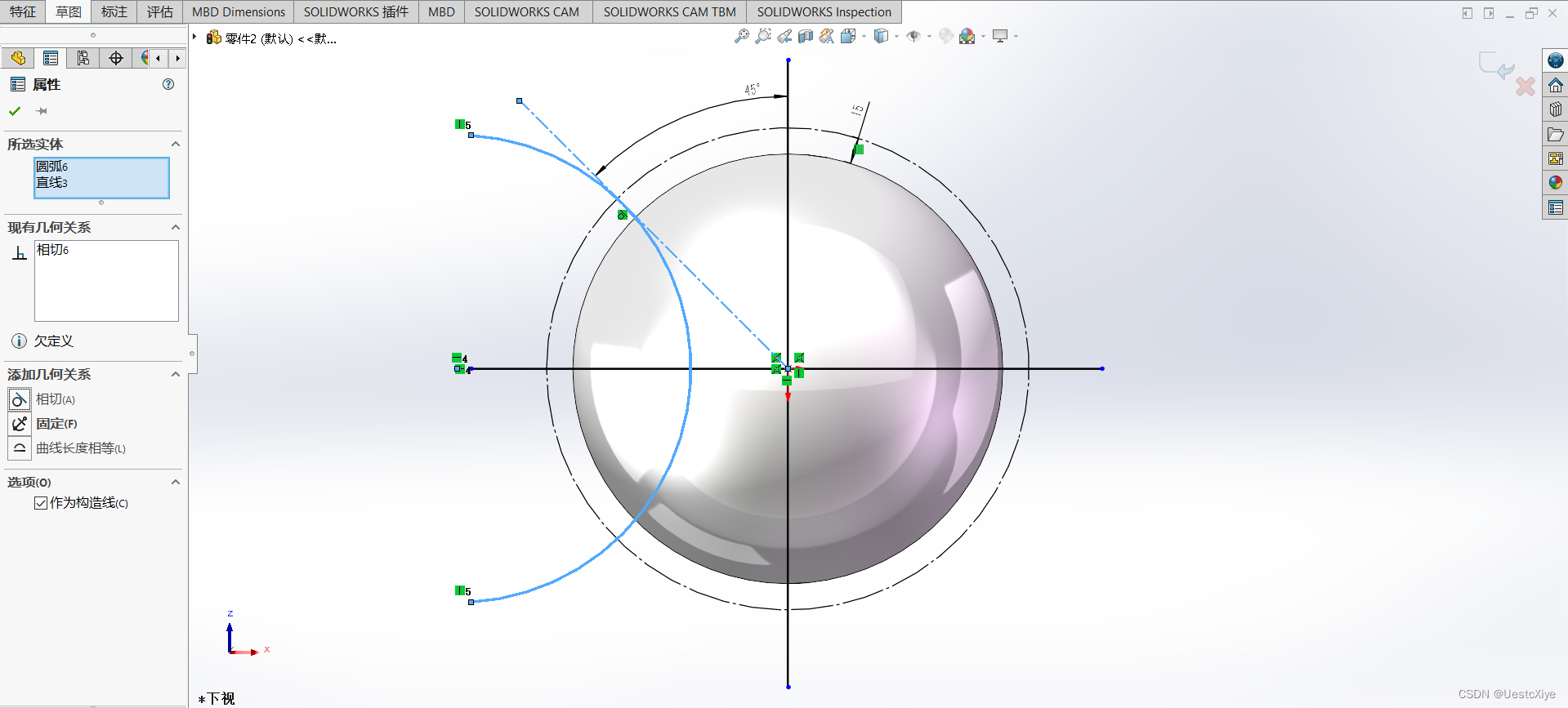

在球面左侧画一个3点圆弧，圆弧的圆心与水平直线呈水平几何关系，圆弧两端点呈竖直关系。
从球心绘制一条中心线，与竖直直线呈45°夹角，再让圆弧与中心线相切。
标注圆弧半径为100mm。注意圆弧要超出球体。

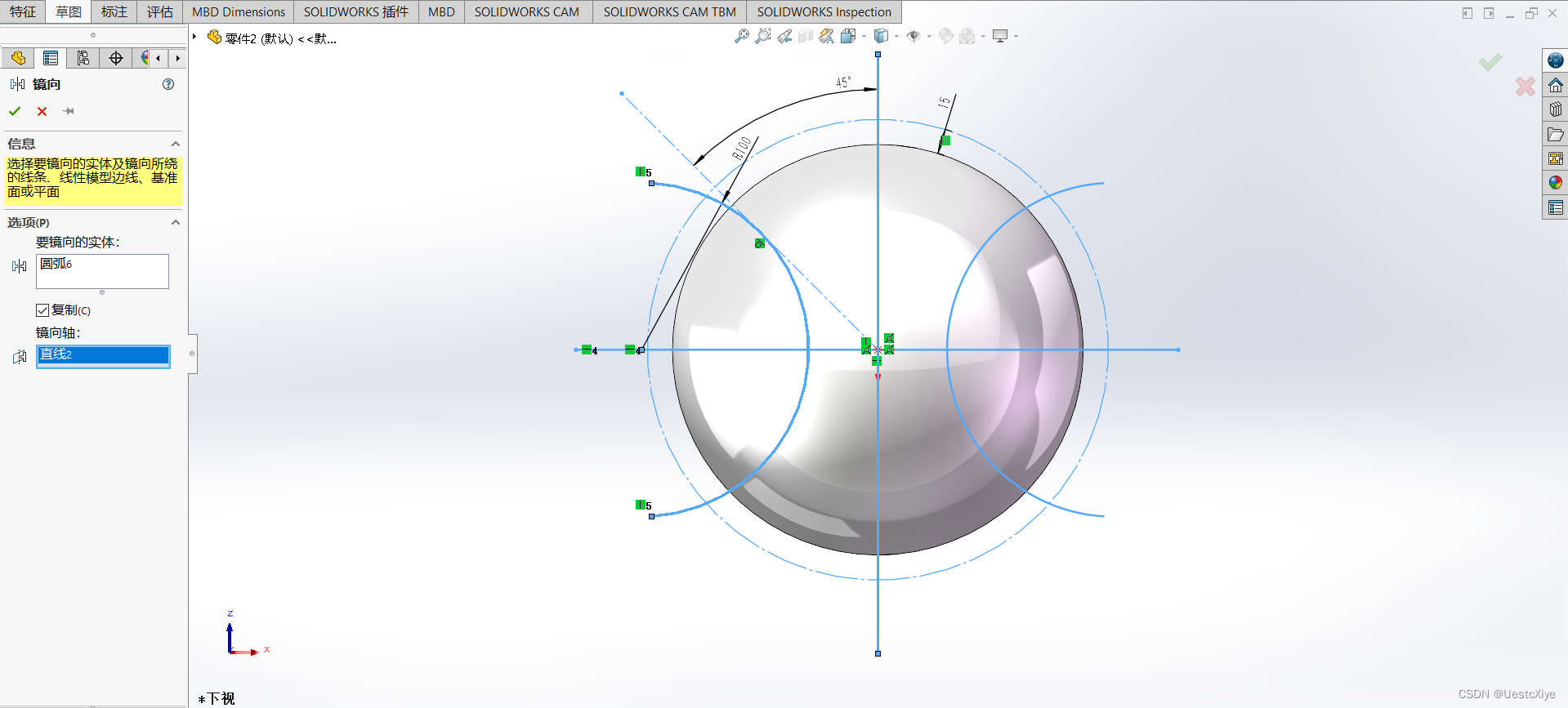

点击镜像实体，选择要镜像的实体为圆弧，镜像轴为竖直直线。

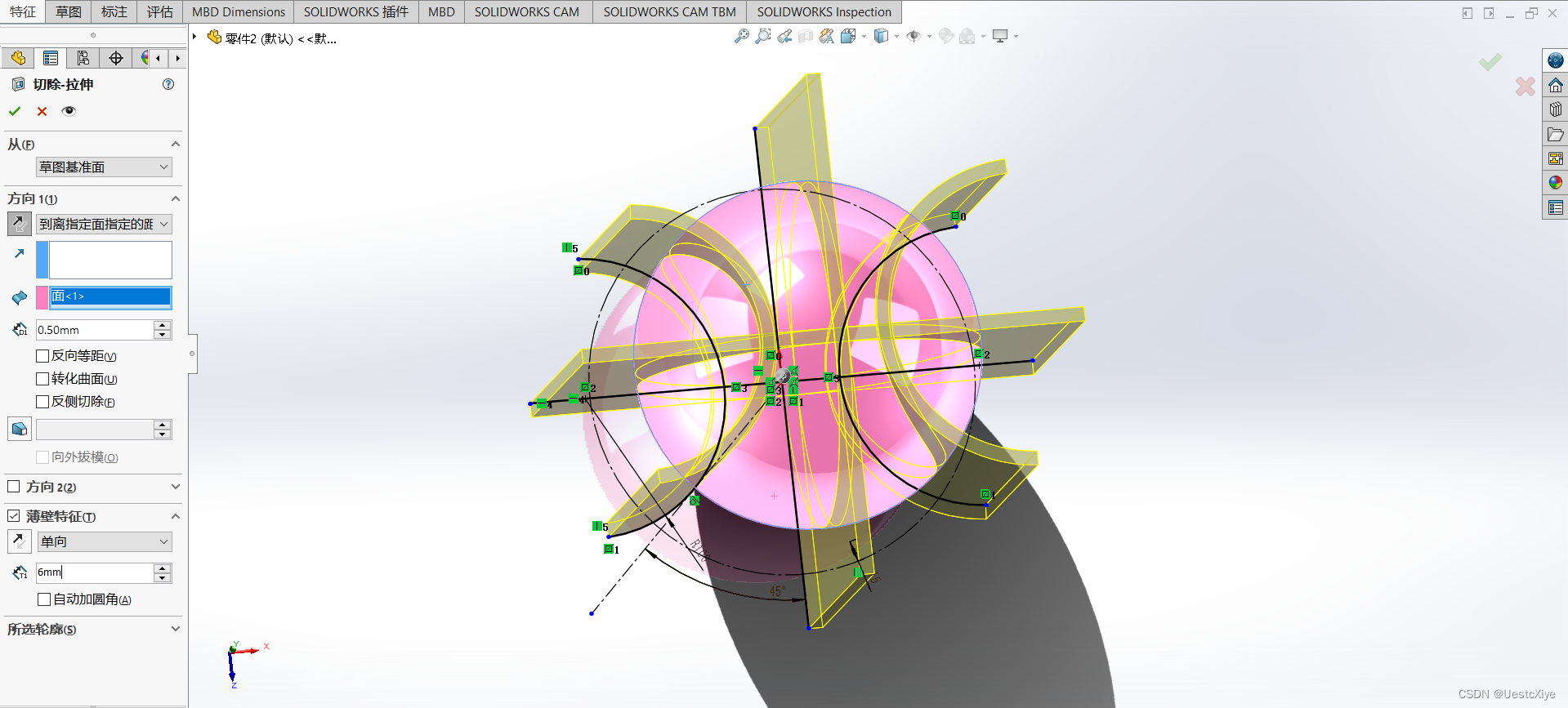

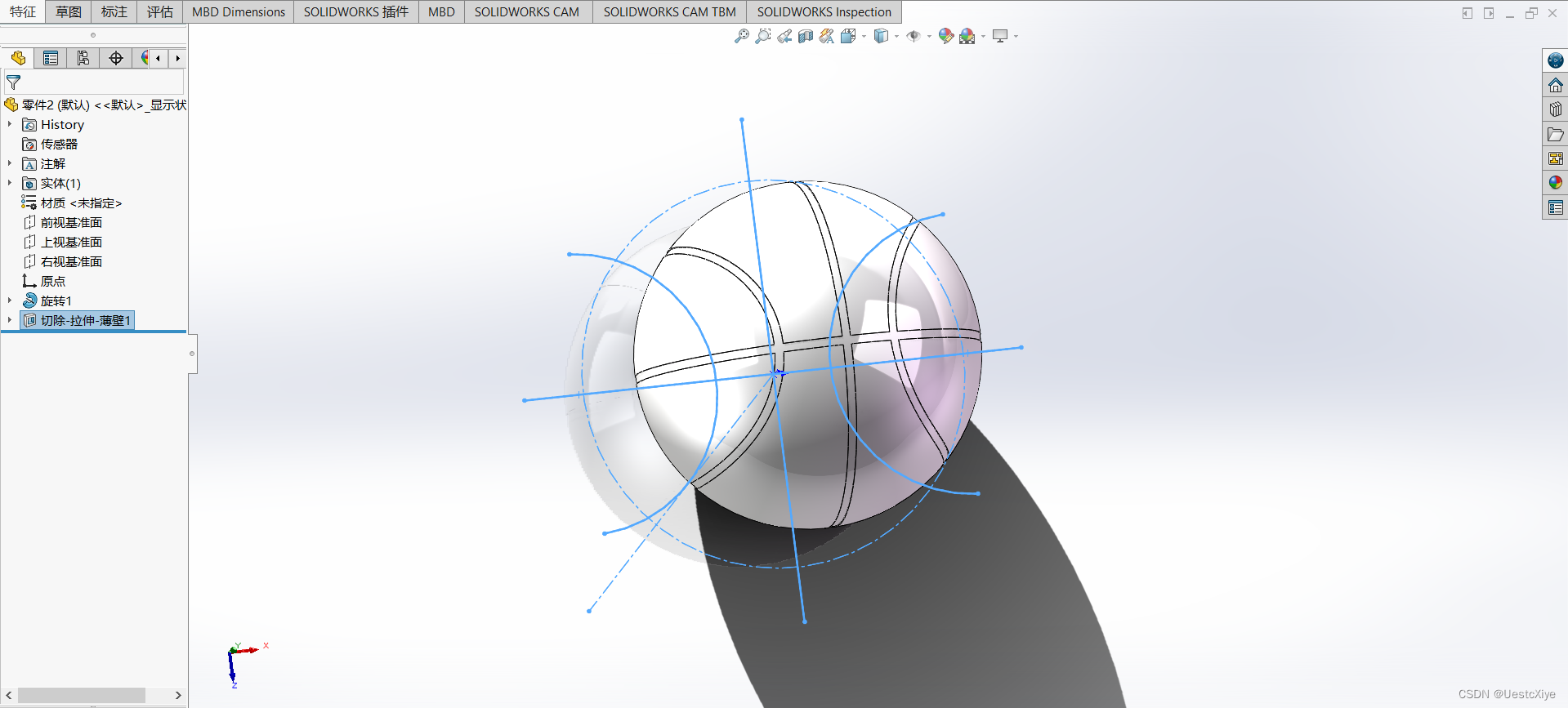

点击特征-拉伸切除，面选择球面，方向选择到离指定面指定的距离，距离为0.5mm，薄壁特征长度为6mm。

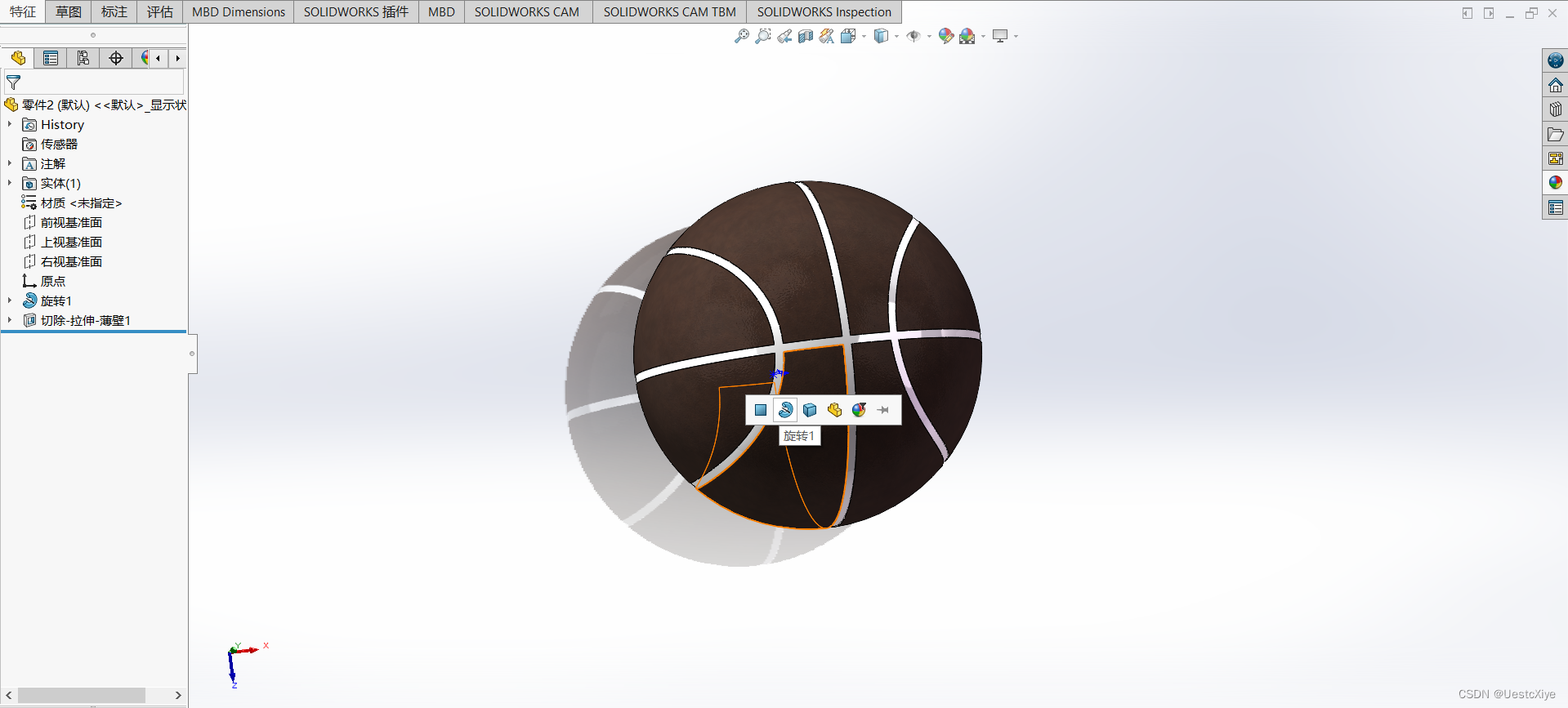

点击右侧的外观、布景和贴图，选择外观-有机-辅助部件-皮革，按住，将材质拖到球面上，选择旋转1。

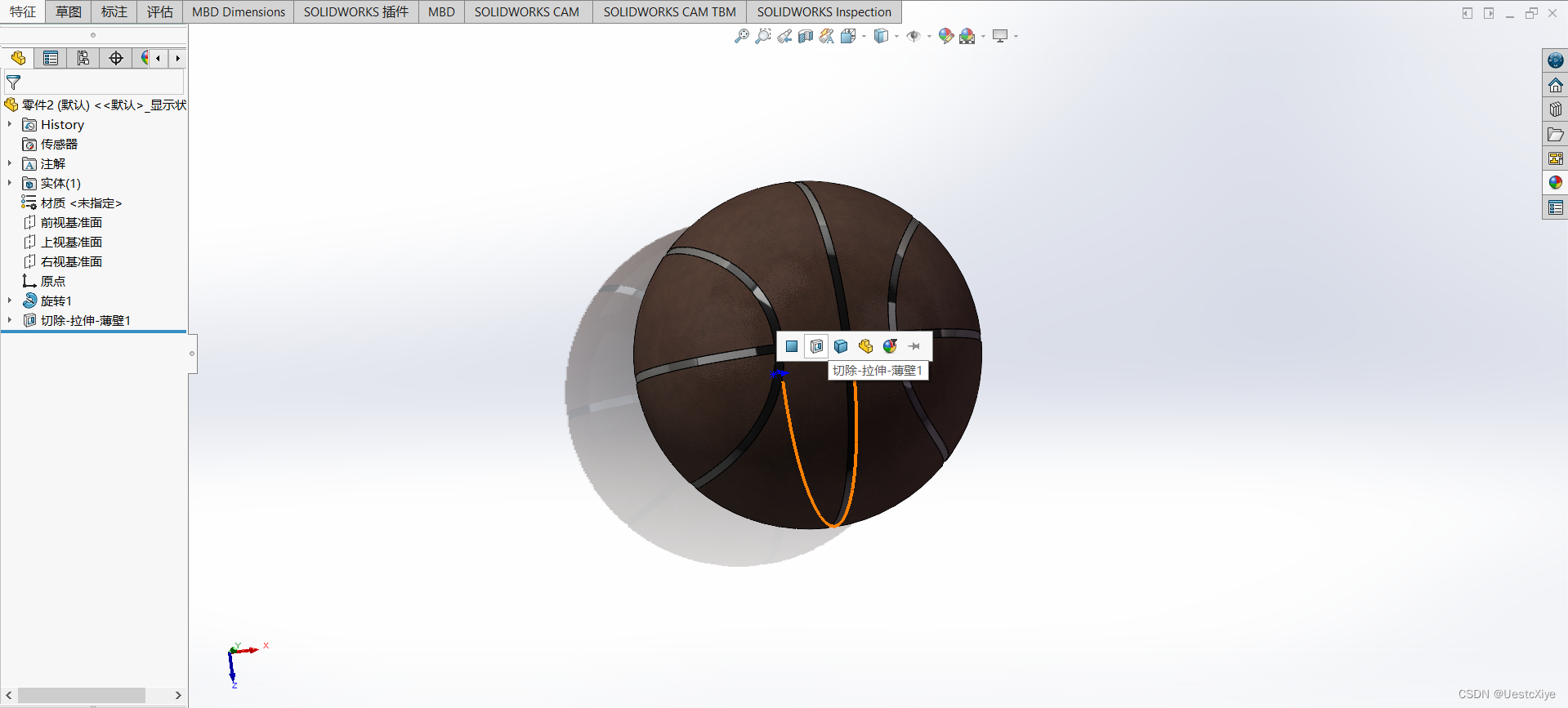

再选择塑料-高光泽-黑色高光泽塑料，按住，将材质拖到切除拉伸薄壁上。
至此，完成了篮球的建模。
注：这里拉伸薄壁的材质换成了油漆-汽车-黑色。
