SOLIDWORKS创意设计：电吉他模型制作教程

今天我们来使用SOLIDWORKS来练习制作一把电吉他，有不足之处欢迎留言指出。电吉他表面几乎由曲面组成，构思出电吉他的大致轮廓，从某一面逐步入手制作。

操作过程

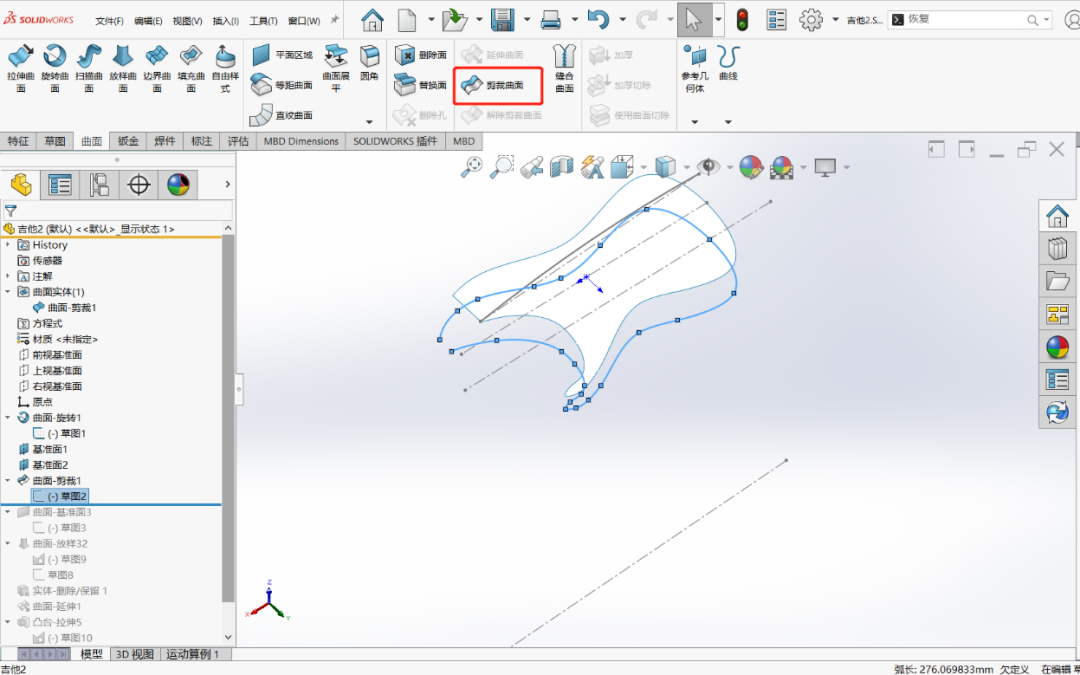

1、利用SOLIDWORKS中的“旋转曲面”创建出电吉他的基本平面；在拉伸曲面的对应平面视图上，利用“样条曲线”画出电吉他的大致轮廓，利用“曲面剪裁”在拉伸的曲面上，剪裁出电吉他的基本平面。

2、在次平面上利用样条曲线，画出电吉他的封闭外形轮廓，与步骤1中基本平面的外形相似，并用曲面的“平面区域”功能生成此外形轮廓的平面，此平面作为电吉他主体的底面

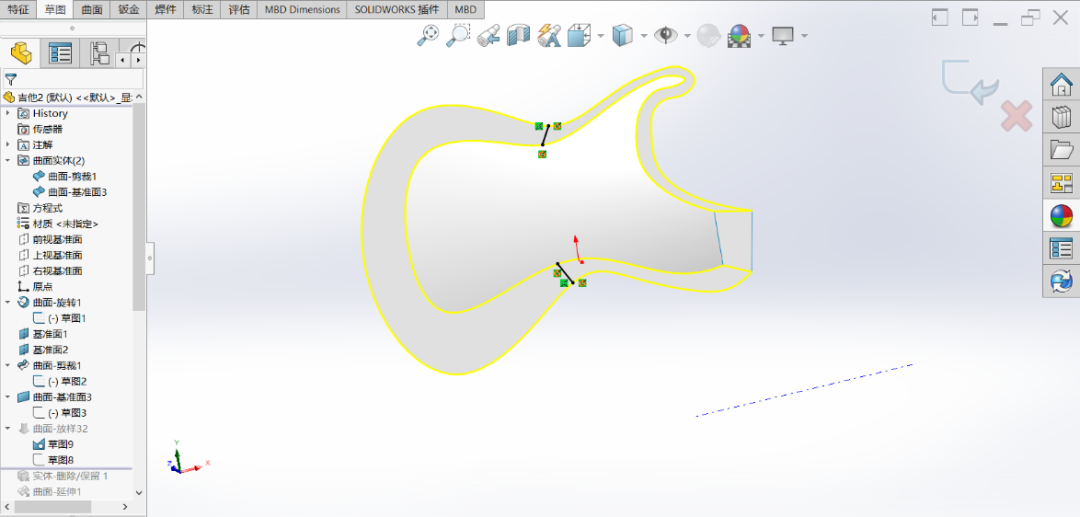

3、在两个平面的边线上画出线段作为曲面放样的引导线。

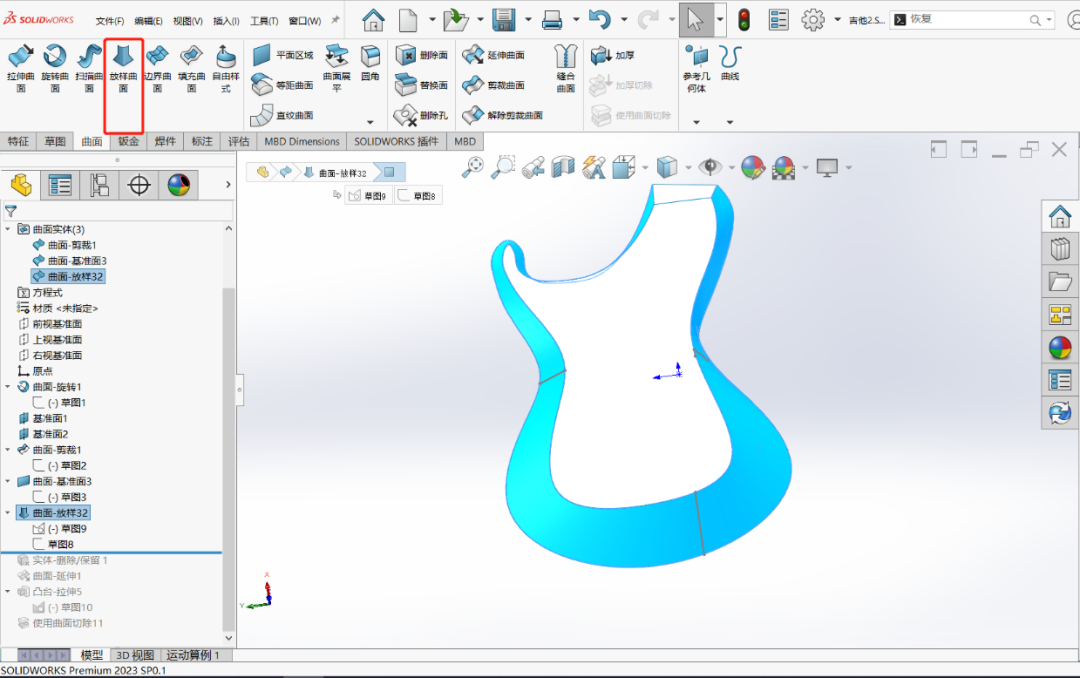

4、利用两个平面边线和引导线进行曲面放样

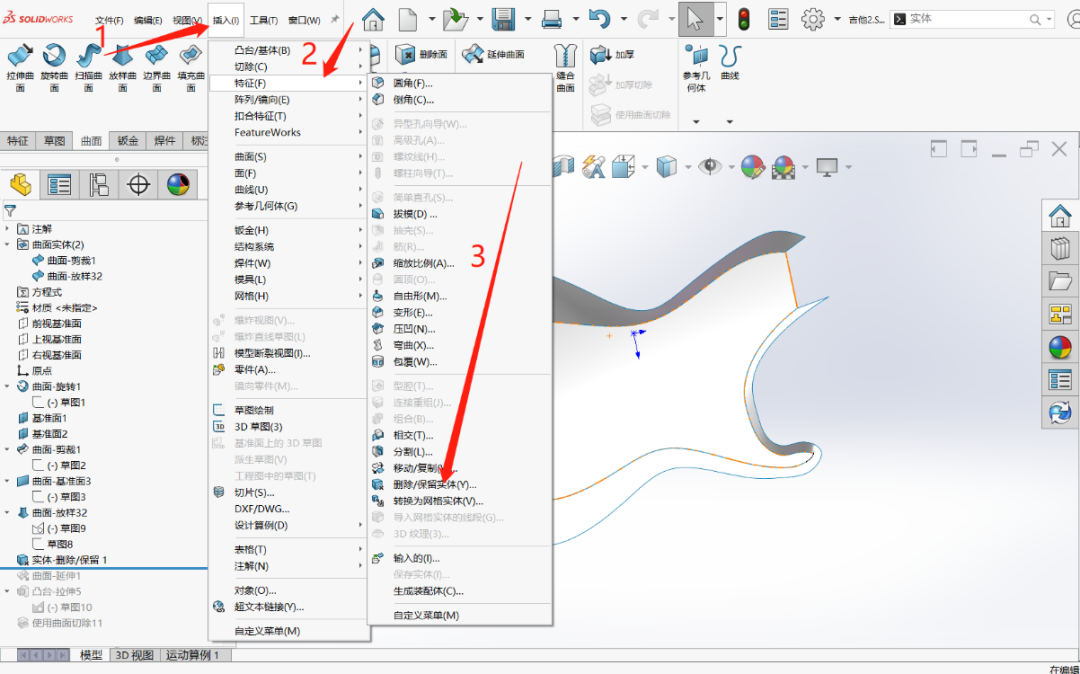

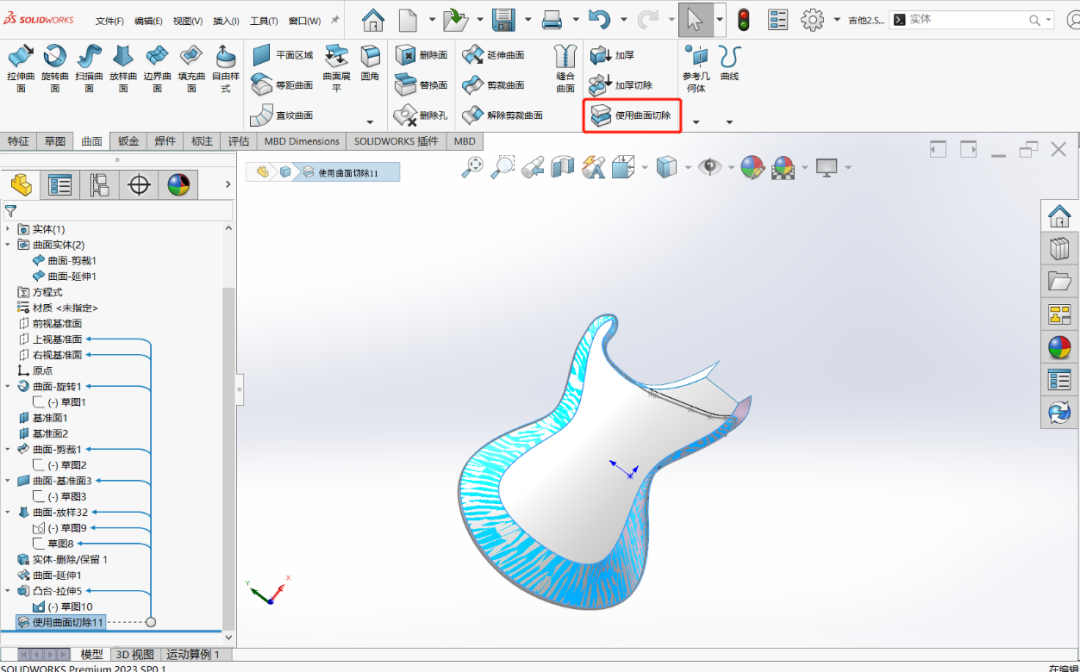

5、删除底部平面实体，此时我们就得到了电吉他的外壳；此时我们可以利用，底部边线转换实体引用，拉伸出电吉他的实体，然后利用“曲面切除功能”，把生成的实体利用电吉他外壳切除多余部分，此时就剩下的电吉他的实体主体；然后隐藏或压缩制作的电吉他外壳，此时的电吉他如图。

6、

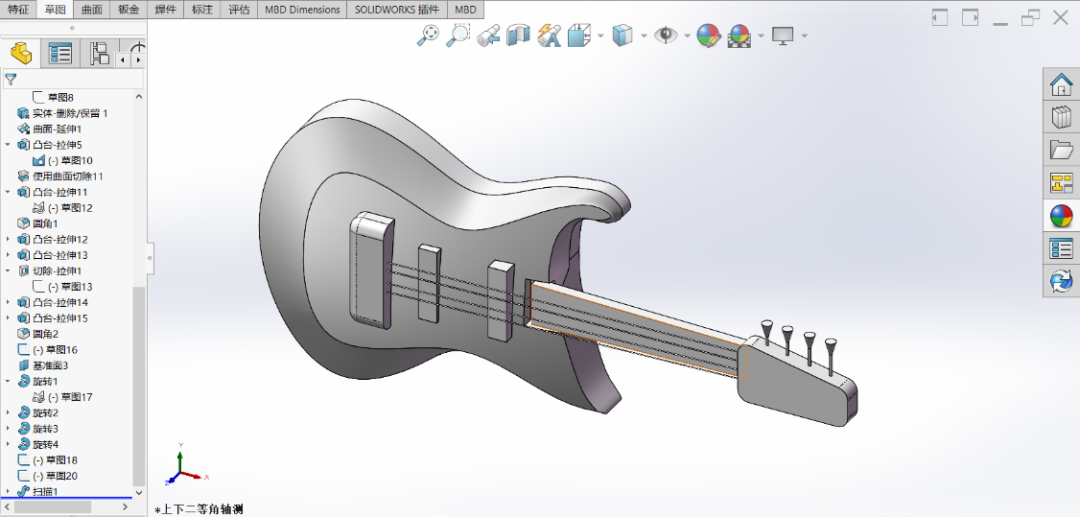

此后的步骤利用平面功能的旋转拉伸、切除、扫描，即可完成电吉他的，把、弦、调音旋钮的部分。

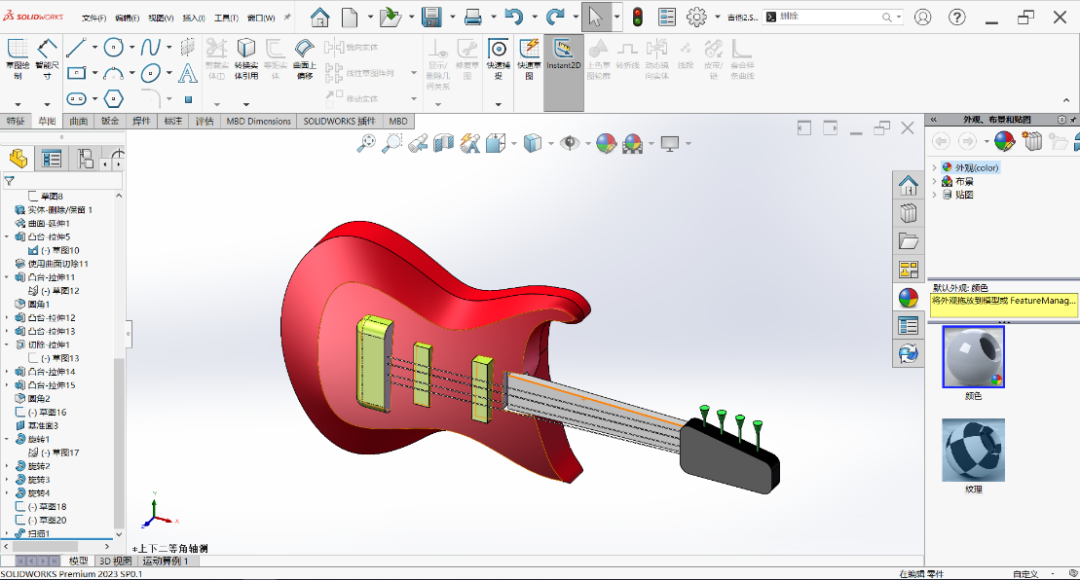

7、最后给电吉他不同部分染上心仪的颜色，此时一把电吉他就完成了。

你也来练习一下吧
