ANSA常用设置项解析与实战技巧

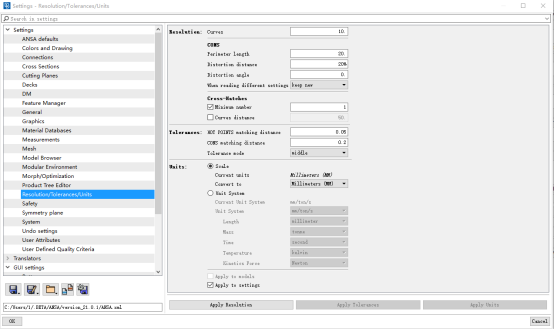

今天我要说的是Tools->Settings中的常用设置，上图：

01模型分辨率

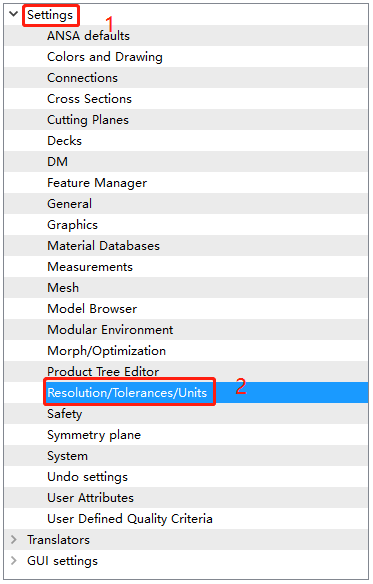

在Settings下拉菜单中找到Resolution/Tolerances/Units

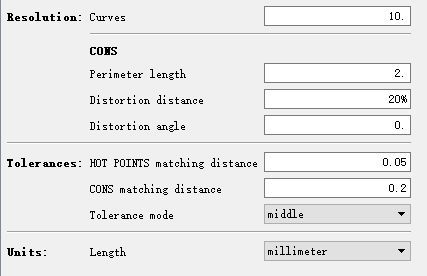

Resolution：

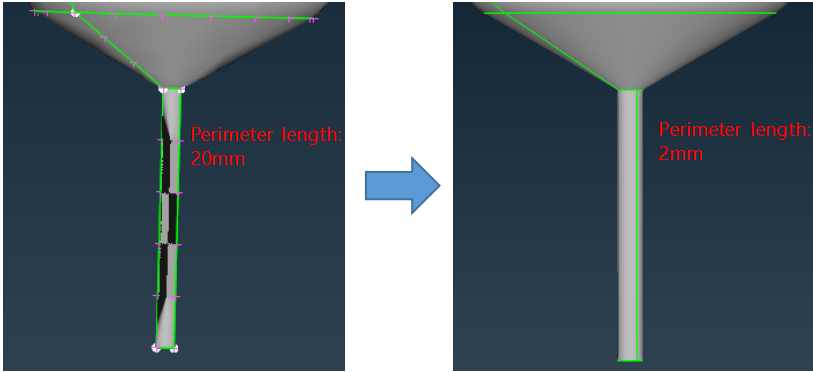

Perimeter Length: 表示周长，即导入模型之后默认两个节点的距离，一般默认值为20mm, 将这个数值改小会使得模型分辨率提高，我一般都用2-3mm；如果这个数值很大出现很大的变形，与实际在三维图中的模型相差很大。

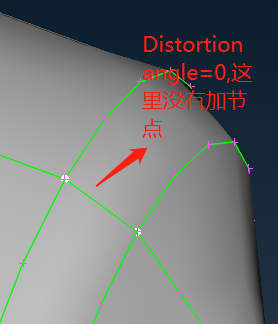

Distortion angle：表示扭曲角度，例如会在一些小圆角特征径向加点，角度越大加的越多，如果为零则不加，越小的圆角越明显。这里我一般都选择填0°，因为有时圆角加很多节点会导致网格质量下降。

02容差

Tolerances:

Hot POINT matching distance：表示两个节点最小节点长度值，也可以理解为Mesh>Perimeter>Length中输入的最小值。有的时候为了追求很细的网格，需要在这里设置，但同时使在生成网格的时间加长，电脑不是很好的情况下会死机。

03单位

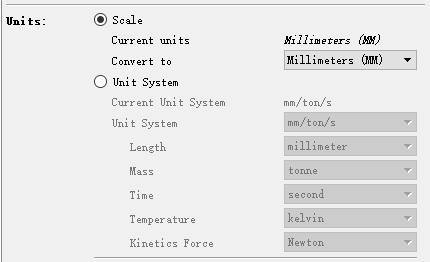

Units:

Scale Current units convert to ：这个很好理解，设置导入模型的单位，默认的是meter(m)，如果你的模型一般都比较小设置Millimeter(mm)是最佳选择。设置完成之后一定要勾选Apply to models，并且点击Apply Units。

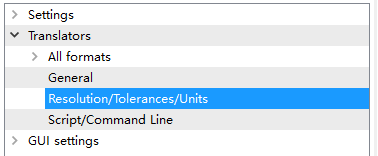

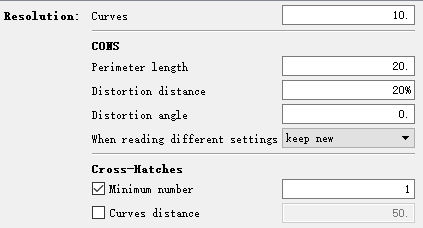

注意：在这个界面下设置完成之后，模型导入之后还是没有改变，是因为在Translator下拉菜单中也有一个Resolution/Tolerances/Units，将其中对应的设置填写一样即可成功。
