ANSA实操小技巧：几何清理优化

​几何问题

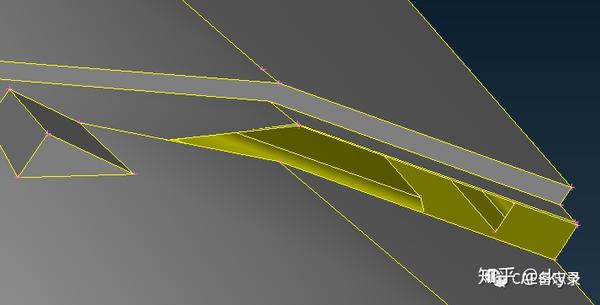

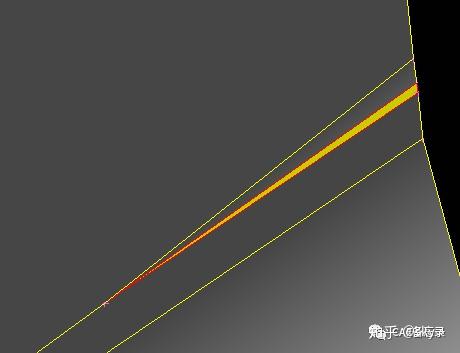

在ansa中，几何模型导入之后会发现有很多错误的面，如果手动的处理会耗费很多时间，并且很费精力，例如，有的面丢失了，出现红色的自由边；有的表面上看去丢失了，但你发现四周的边线却是黄色的共享边，却不显示面；有的两线之间藏着一根很短的红色自由边；有的因为多一个点而使线段折弯变形,还有重复面等等。因此，给大家推荐两个小技巧来解决这个问题。

几何预处理方法一

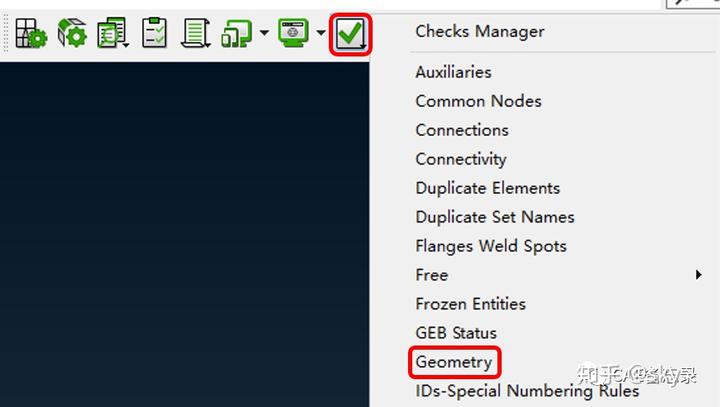

以上的这些几何问题，我们都可以用这个命令一键消除80%-90%的错误。如下图所示，找到菜单栏中的Checks=>Geometry=>Execute=>选中红色的错误提示=>右键选择fix，这样操作之后80%-90%的错误都会自动修复，但也有少数需要自己手动修复，总而言之，这个操作可以节省很多画网格的时间，因此每次导入模型时，最好先进行此操作。

   <img src="https://www.gofarlic.com/upload/zhihu/105/v2-e615f31c418c8fbda007b73ccfacdd76_b.jpg" data-caption="" data-size="normal" data-rawwidth="607" data-rawheight="461" class="origin_image zh-lightbox-thumb" width="607" data-original="https://pic3.zhimg.com/v2-e615f31c418c8fbda007b73ccfacdd76_r.jpg">

几何预处理方法二

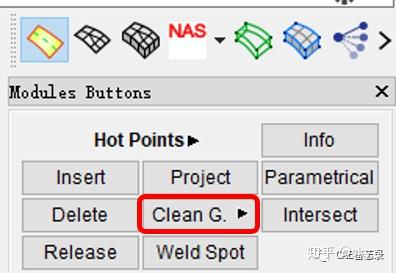

另一个清理几何的功能如下图所示，Topo=>Hotpoints=>Clean G.。这个功能在导入模型的时候也可以用，效果可能不如上述功能，但在我们画网格过程中，我们有时会添加一些点、线、面，会形成一些错误点和错误线，这时用这个功能可以方便、快捷的消除错误，使我们的网格质量提高。
