ANSA网格优化：节点粘接技巧

在ANSA中我们通常会遇到要将节点粘接到一块的命令，比如对称的模型，把其中一半的模型抽完中面画网格后，需要镜像，然后再将没有共节点的网格节点粘接到一起，怎样将节点快速的粘接到一起，下面就来详细谈谈：

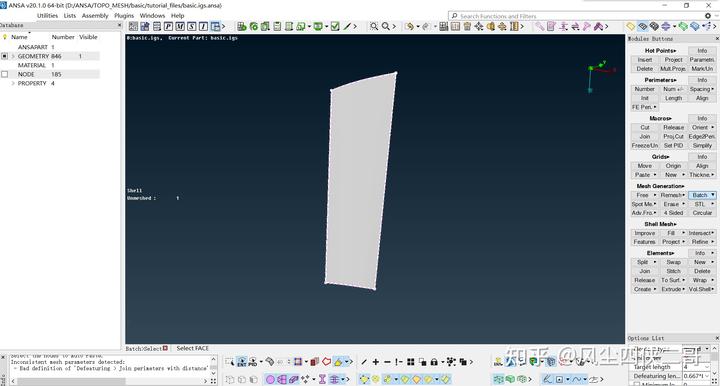

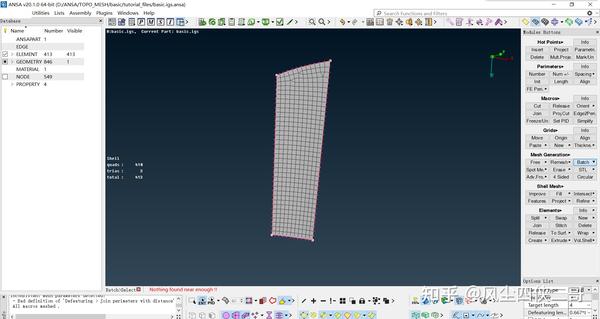

1.将模型导入ANSA，然后用batch命令划分网格，比如单元长度给4mm

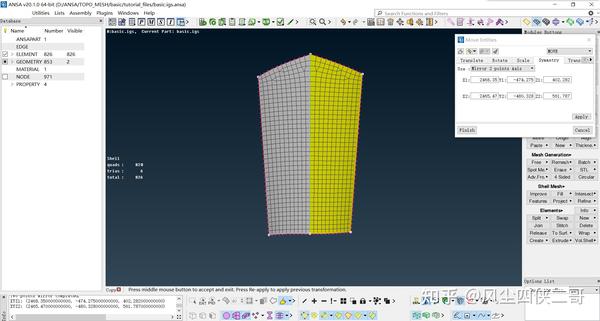

2.用镜像命令将画好网格的模型镜像

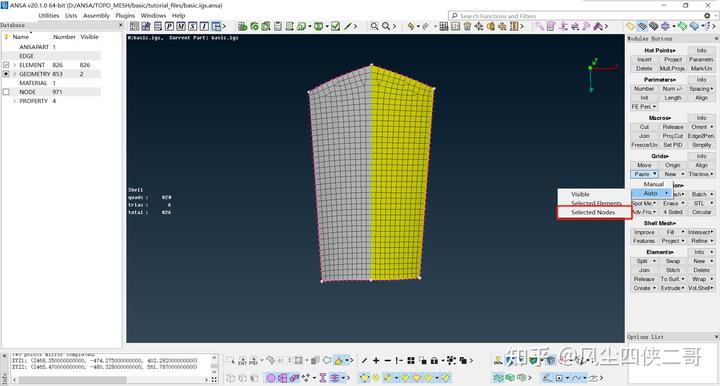

3.然后用paste-Auto-Selected Nodes选择需要粘接节点的区域

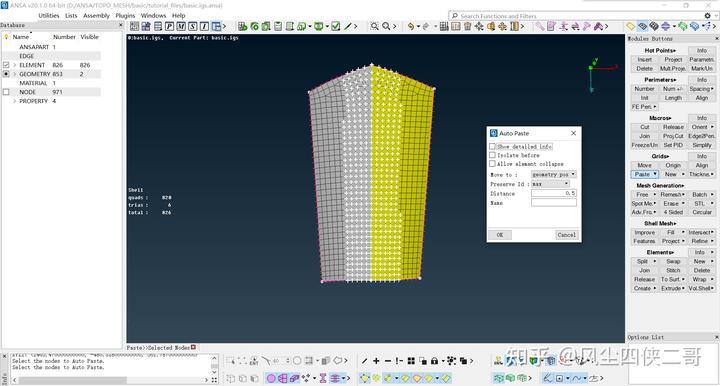

5.输入合适的间距（镜像后需要粘接的节点一般距离较小），点击ok即可
