基于ANSA的翼型流场网格生成技巧

Part 1

现介绍下ANSA生成翼型流场网格的方法。

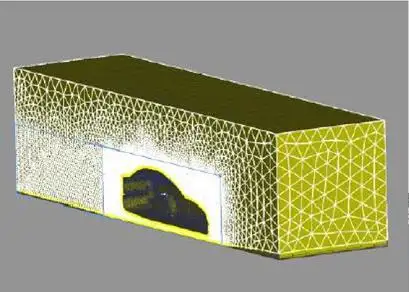

目前，关于ANSA生成外流场网格，网上流传比较多的是一个汽车外流场

这个案例很不适合初学者，原因有二：

l  汽车模型复杂，前处理耗时较长；

l  一些关键步骤，特别是如何生成体网格，没有讲清楚。（我当时学的时候连蒙带猜，探索了很久才搞懂）

实际上，对于简单翼型的网格生成有两种方式：

l  做出包含翼型的边界域，然后生成体网格。这是ANSA做流场网格的通用思路，汽车也好，飞机也好，都可以采用这种方式。上面的汽车外流场用的就是这个方法。

l  在一个面上做好流场网格，再拉伸，得到三维网格。这个方法很方便。

我们今天要介绍的就是第二种。

Part 2

2.1 翼型生成

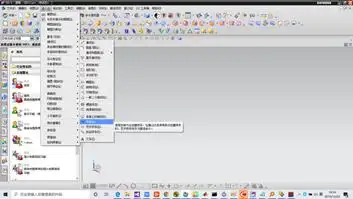

a) UG中，插入>曲线>样条>通过点>文件中的点，然后就会自动得到拟合的翼型曲线。

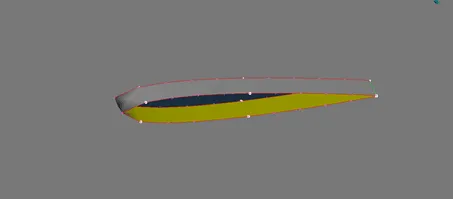

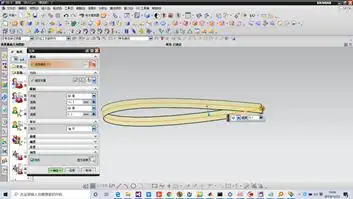

b) 拉伸，得到翼面。

2.2 ANSA-几何清理

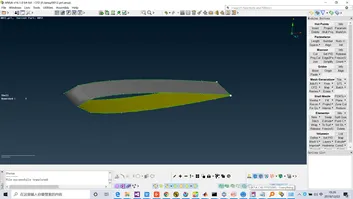

a) 在ANSA中打开刚刚的0012UG文件；

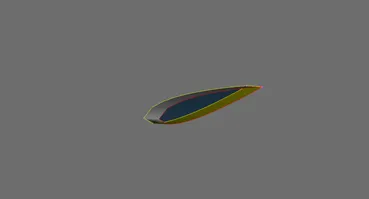

c) 补足翼尖缺面。

d) 建立对称面。

e) 切割对称面。

f) 至此，几何清理完成。

2.3 ANSA-面网格生成

进入MESH模块进行面网格生成。

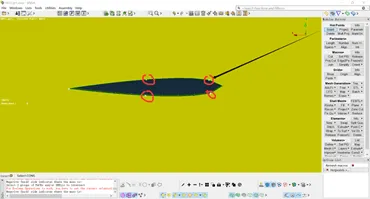

a) 首先Hot Points>Inset，在翼型与对称面交接区，在如下位置，插入四个热点，方面后面进行节点布局。（方便实现头部加密和尾部加密）

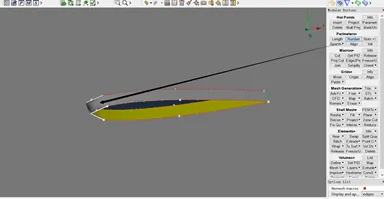

c) 用Perimeters>Number，设置前缘处网格点，进行加密（本次设置为30）。

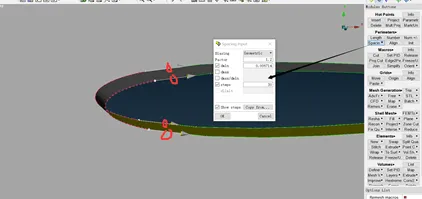

d) 用Perimeters>Spacing，对中部区域进行偏置加密。

用同样的方法加密尾部，得到：

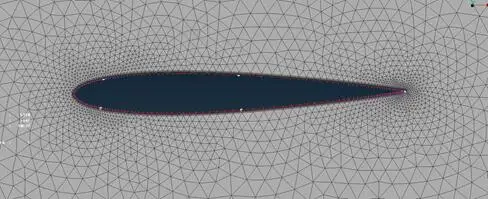

e) 对称面网格生成。同样采用 Perimeters>Number，设置对称面四个边各有10个点。采用Mesh Generation >CFD生成对称面网格。

f) 翼面网格生成。采用Mesh Generation >Map生成翼面网格，注意把网格类型调整为quard。

f) 附面层网格生成。采用Volumes >Layers生成附面层网格。删除翼面增长得到的体网格，回到TOPO模式，删除翼面。至此面网格生成完毕。

2.3 ANSA-体网格生成

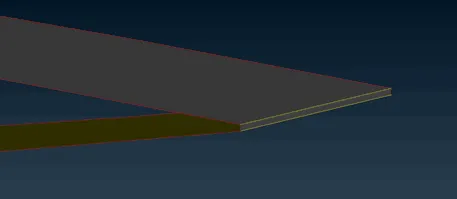

a) Volumes >Extrude>Offset，选中对称面，设置拉伸距离（1）和拉伸段数（1）。

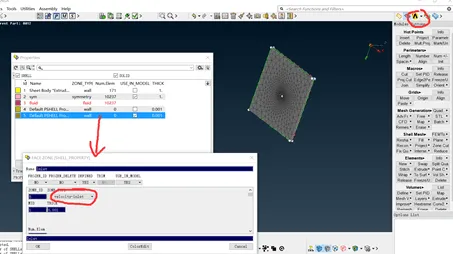

b) 定义边界面。在Faces>Set PID，创建Inlet、sym、wall等面性质。

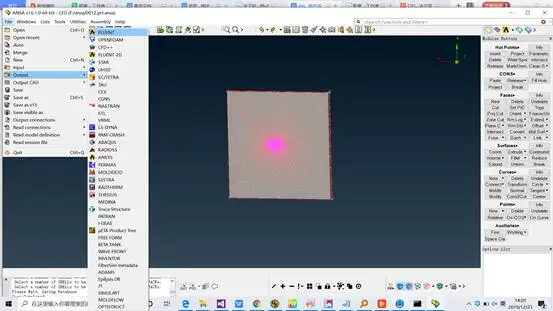

c) 至此，体网格搞定。再用File>Output>FLUENT，输出体网格。

Part 3

上面介绍了针对翼型的简单拉伸生成体网格的方法，下一稿再介绍针对复杂模型的，更普适性的外流场生成方法。
