机构运动仿真分析实战

一、前处理

1.1、网格划分和材料加载

     本实例中所有模型采用六面体网格划分,具体六面体网格划分方法,请参考网址:http://www.jishulink.com/college/video/c13220

     材料加载请参考本公众号文章:《基于ANSA的网格划分技巧和材料加载方式》。网格模型如下图所示:


1.2、创建刚性耦合

      刚性耦合用于创建铰链连接关系,注意刚性耦合中心点的位置。

1.3、创建rigid body

      rigid body用于施加转速,通过旋转来带动机构运动。

1.4、创建约束

      本例中的约束是在ANSA中完成的,这个因人而异。


二、求解设置

1.1、分析步设置

    选择合适的分析类型,设置好计算时间。

1.2、接触设置

    摩擦系数设置为0.1,选择合适的接触类型。

1.3、铰链创建

    本例中需要创建很多铰链,具体操作步骤请看视频。

1.4、重力加速度

     施加向下的重力场,用于模拟真实工作环境。

1.5、加载

     转动轮处施加转速值,并添加幅值曲线,确保计算过程中的收敛性。

1.6、提交计算


三、后处理

1.1、位移云图

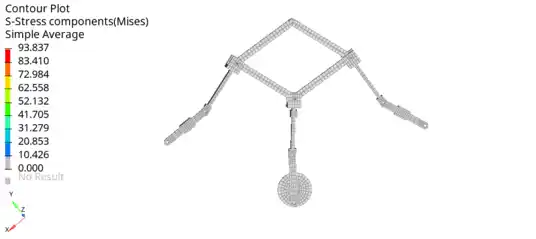

1.2、应力


1.3、速度


机构运动仿真分析的图5

1.4、某个节点的速度曲线
