ANSA环境下LS-DYNA运动副构建方法

在一些复杂结构尤其是汽车整车建模中,需要对相对运动的部件建立连接运动副,并且对一些部件的位置进行调整,如何快速、有效、准确的建立此类连接运动副对于模型建立以及仿真结果的准确性,有非常重要的意义。在ANSA中,可以非常方便和准确的建立此类连接运动副,可以极大提高有限元工程师的工作效率,本文以汽车座椅相关运动件连接运动副为例,介绍相关操作。

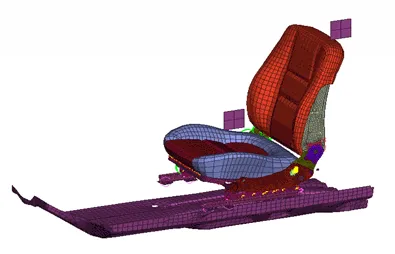

导入座椅文件,如下图所示(相关文件可以在help文档中,查找Sled_Test文件)。需要建立座椅靠背同下面的结构建立连接。
图像 1.gif


本例中需要建立座椅靠背同下面的结构建立转动副连接。

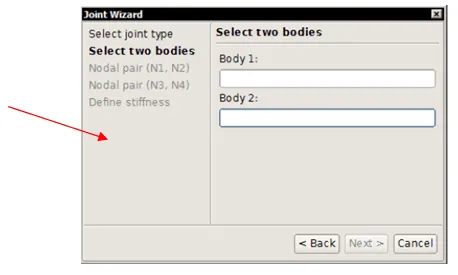

在DYNA面板下建立转动副连接 CONSTRAINED>JOINTs>REVOLUTE>ASSISTANT;单击Next,弹出选择对话框。

图像 2.gif

图像 3.gif

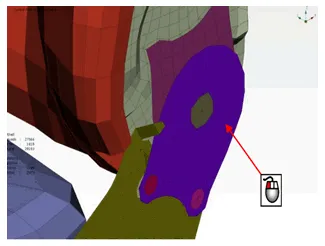

为了方便选择,使用PID模式下的FOCUS>NOT功能隐藏紫色部件,隐藏之后中键确定

图像 4.gif

图像 5.gif

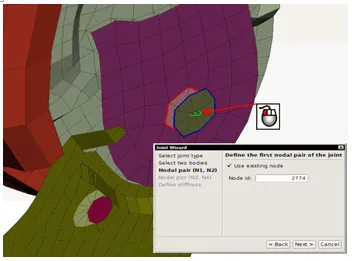

选择两个连接点的第一个点,选中Use Existing Node,然后单击如图中的点,Next

图像 6.gif

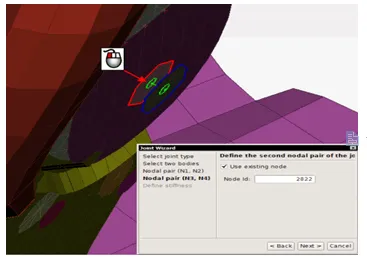

选择两个连接点的第二个点,同样选中Use Existing Node,然后单击如图中的点,Next

图像 7.gif

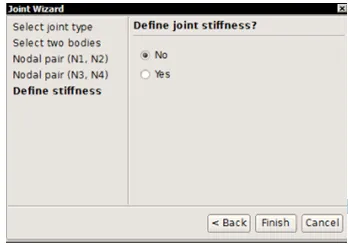

单击Finish,在Name中输入转动副的名称Joint_1,点击OK,完成一个转动副(Revolue Joint)的定义。

本例中座椅左边共有12个转动副,以同样的方法定义其它转动副

图像 8.gif


图像 9.gif


可以看到,LS-DYNA中运动副可以在ANSA环境下方便,快捷的建立。
