ANSA环境下LS-DYNA材料属性设置

作为显式有限元程序的鼻祖, LS-DYNA软件在航空航天、汽车、国防等领域有着广泛的应用。ANSA软件作为一款强大的前处理软件,为LS-DYNA tigong了接口,可以方便、快捷的生成有限元模型和进行相关设置,输出K文件。下面介绍在ANSA环境中,如何对DYNA的材料属性性进行设置。

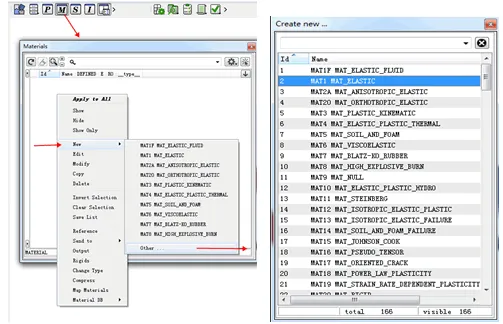

材料模型的选取具体由下图所示。单击“M”键—出现Material编辑窗口,在空白处右击—弹出材料的编辑选项—选择New—弹出材料的类型选项,在该选项菜单中tigong了比较常用的材料类型,如果不能满足要求,可以单击Other—弹出DYNA所有的材料类型,在所要选取的材料类型上双击即可。

图像 1.gif

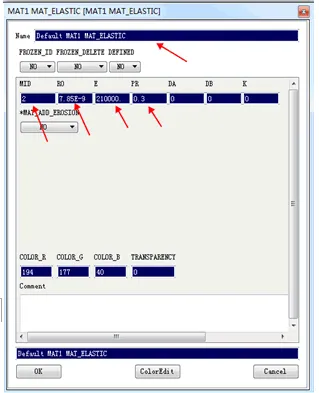

以选取 MAT1线弹性材料为例,双击之后,弹出材料的属性编辑窗口,如下图所示。

图像 2.gif

可以对材料进行命名,编号以及相关的参数设置。



RO:材料的密度

E:弹性模量

PR:泊松比

DADB:轴向与弯曲阻尼系数(仅应用于BelytschkoSchwer梁)

K:体积模量。


在一些材料属性如MAT57低密度泡沫材料的定义中,需要定义材料的应力—应变曲线,在应用前应首先定义曲线。首先在Deck面板中选择DYNA求解器—AUXILIARIES功能框—单击CURVE—弹出CURVE&TABLE定义对话框—单击New—单击Define_curvex选项,进行曲线的定义。

图像 3.gif



在弹出的曲线 Properties定义曲线编号LCID、名称Name以左侧一栏定义曲线,软件默认只有两行,将光标放在最后一行的任意一列键入Enter,可以添加一行,编辑数值即可得到所需曲线。完成后点击OK,进入MAT57材料编辑窗口,在相应的LCID选项下输入所定义曲线的LCID号即可。

图像 4.gif

可以看到,LS-DYNA软件的材料属性的设置可以在ANSA环境下方便,快捷的完成。
