IPC-2581（亦称IPC-DPMX，Digital Product Model Exchange）是一种开放、厂商中立的电子制造数据交换标准，用于PCB设计端与制造/装配端之间的数据传递。
在ANSA中，用户可通过IPC2581 Import Wizard将IPC-2581 XML数据快速转换为可用于仿真的三维模型。系统通常可自动识别导入文件并启动向导界面，从而完成从数据读取、层叠定义到网格构建的标准化流程。

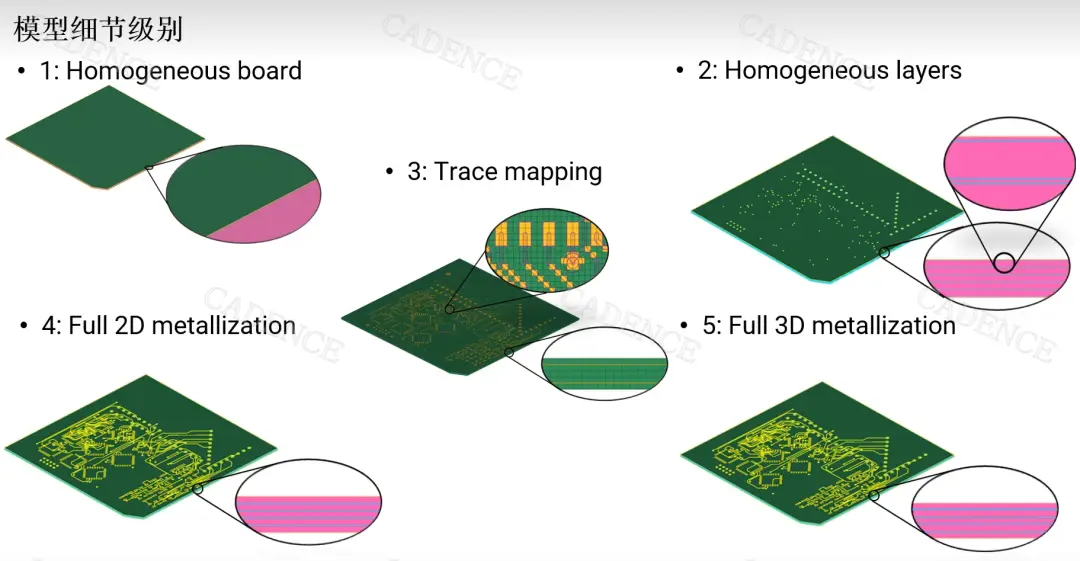

ANSA提供五级建模精度，以满足从快速评估到高保真分析的不同需求：
· Homogeneous board（均质板）
· Homogeneous layers（均质层）
· Trace mapping（迹映射）
· Full 2D metallization（全2D金属化）
· Full 3D metallization（全3D金属化）
在多数工程场景中，建议优先采用Trace mapping。该方法在几何细节保留能力与CPU/内存资源消耗之间具有较优平衡，并可与复合材料建模流程自然衔接，适用于PCB结构级仿真分析。
图 1

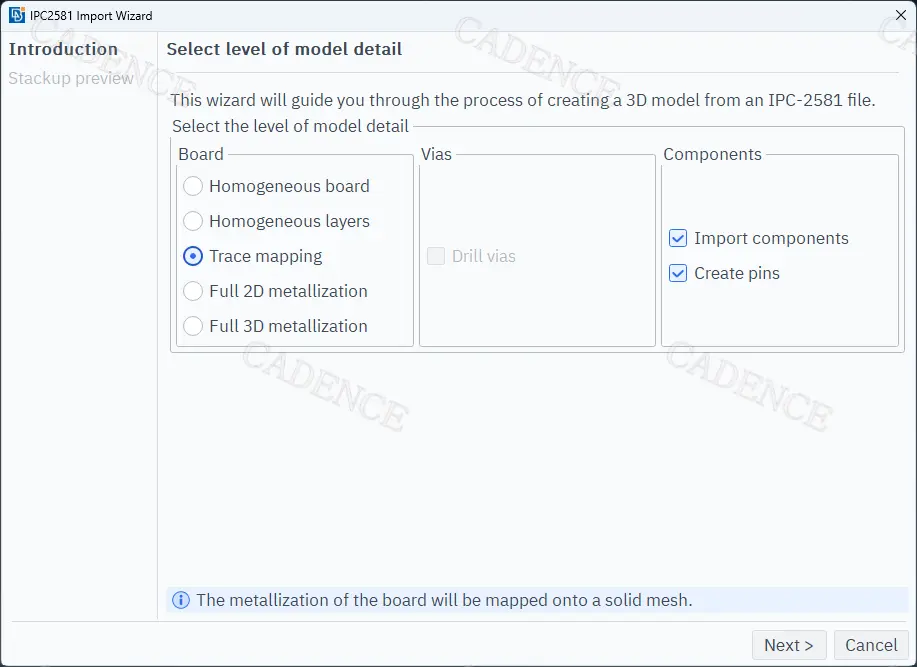

2.1 Introduction（建模精度选择）
在这里选择Trace mapping（迹映射）的方式进行建模。
图 2

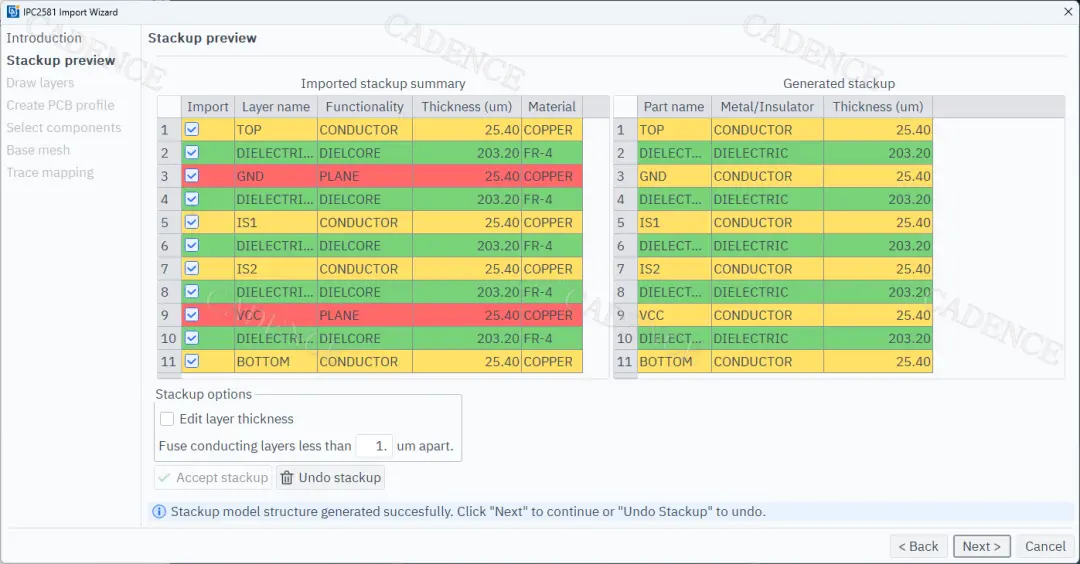

2.2 Stackup preview（叠层预览与编辑）
在叠层预览页面，系统显示XML中定义的层结构信息。用户可按分析目标执行以下操作：选择性导入特定层、调整层厚、以及在介电层过薄时执行与相邻导电层的融合处理。该页面确认后的层叠参数将直接用于后续三维数模生成。
图 3

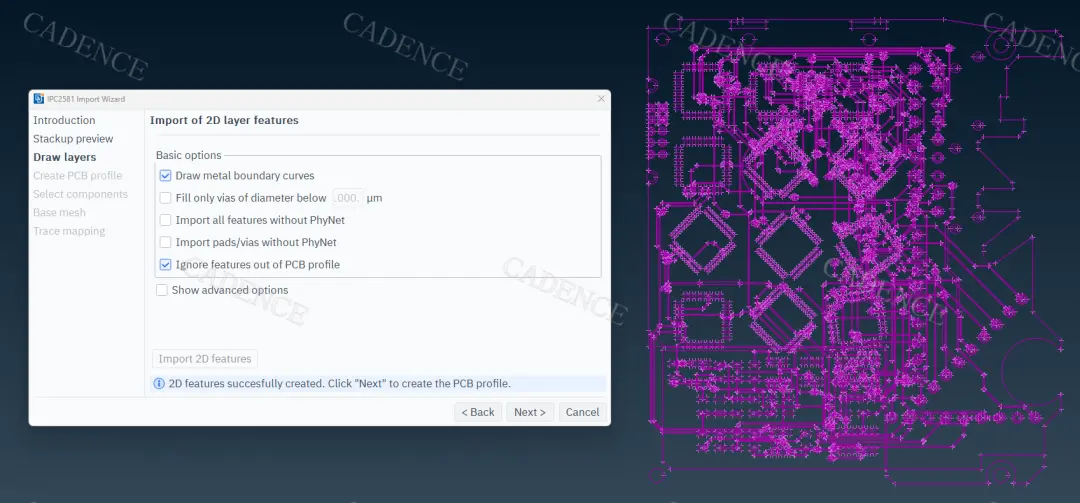

2.3 Draw layers（二维特征筛选）
在该步骤中，用户可对IPC-2581内的2D特征进行保留/忽略设置，仅导入与分析相关的几何与工艺信息，减少不必要的模型复杂度。
图 4

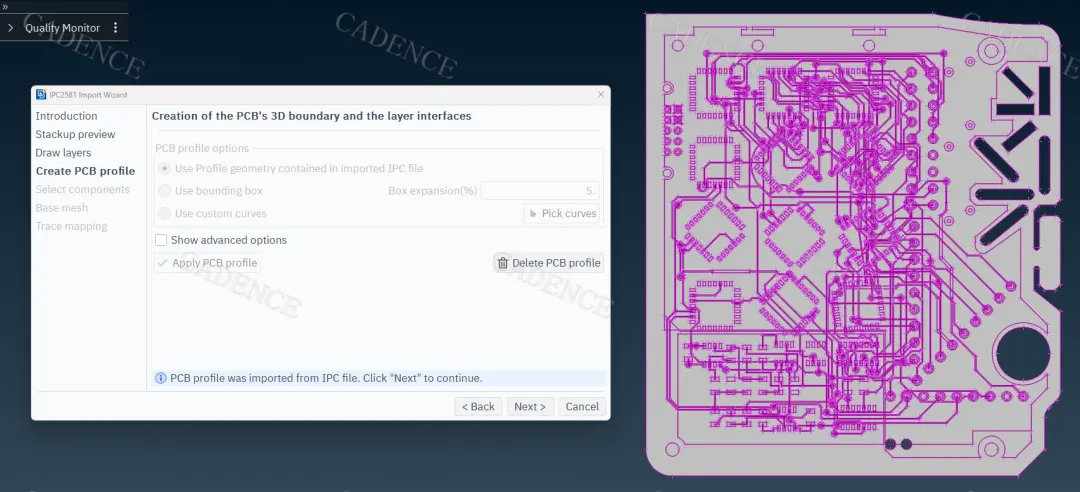

2.4 Create PCB profile（板边界定义）
PCB三维外形边界可采用三种方式定义：直接使用IPC-2581文件携带的外形信息、采用ANSA边界盒自动生成、或由用户自定义曲线精准约束轮廓。该步骤决定了后续网格域及载荷边界的基础几何范围。
图 5

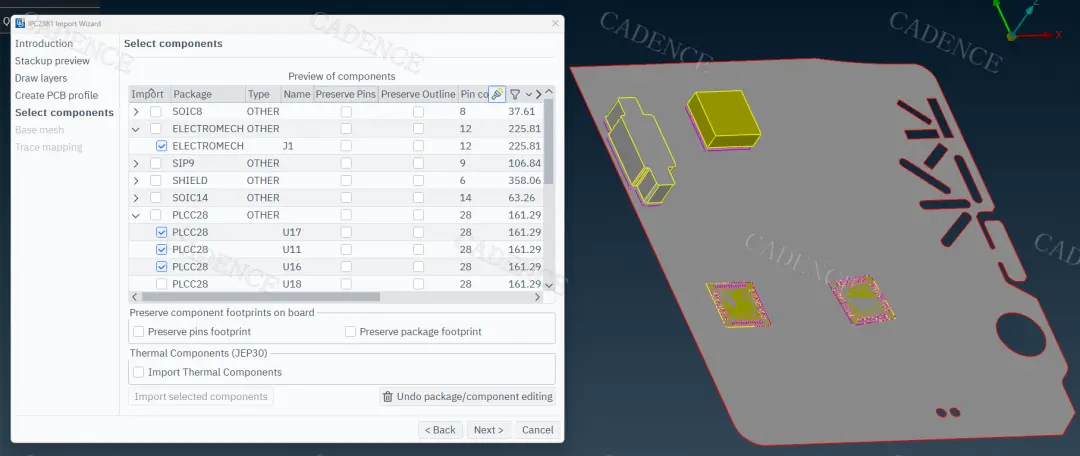

2.5 Select components（元器件筛选）
通过元器件筛选可仅保留对目标分析有显著影响的器件，忽略贡献较小或无关部件，以降低模型规模并缩短求解时间。
图 6

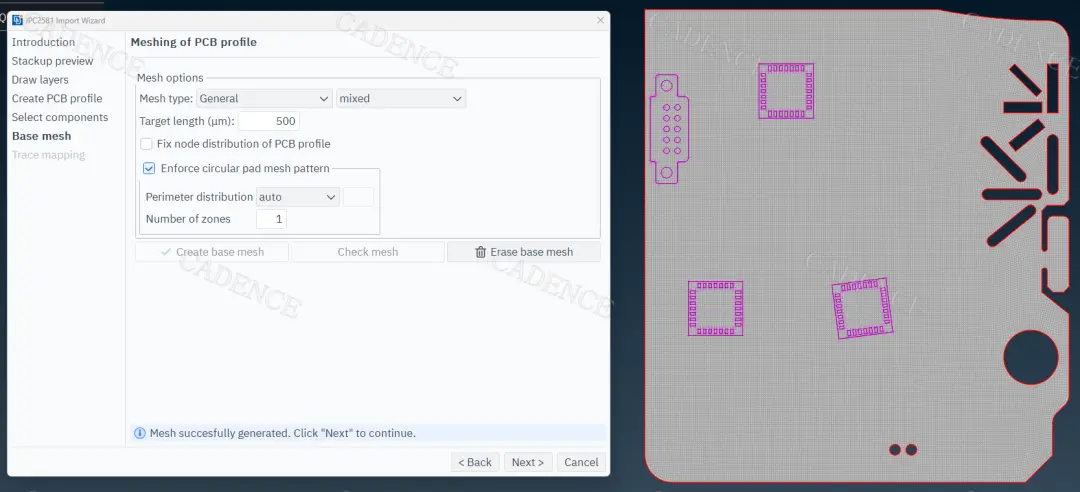

2.6 Base mesh（基网格生成）
在Base mesh阶段定义网格控制参数并完成PCB基网格划分。
图 7
在Trace mapping建模向导的最后一步即为迹映射，该步骤中需要启用Create laminate选项，以便将模型以复合材料层合板形式表达。当前支持的求解器包括ABAQUS、NASTRAN与LSDYNA。若需建立体网格模型，可进一步勾选Volumize laminate选项。
图 8

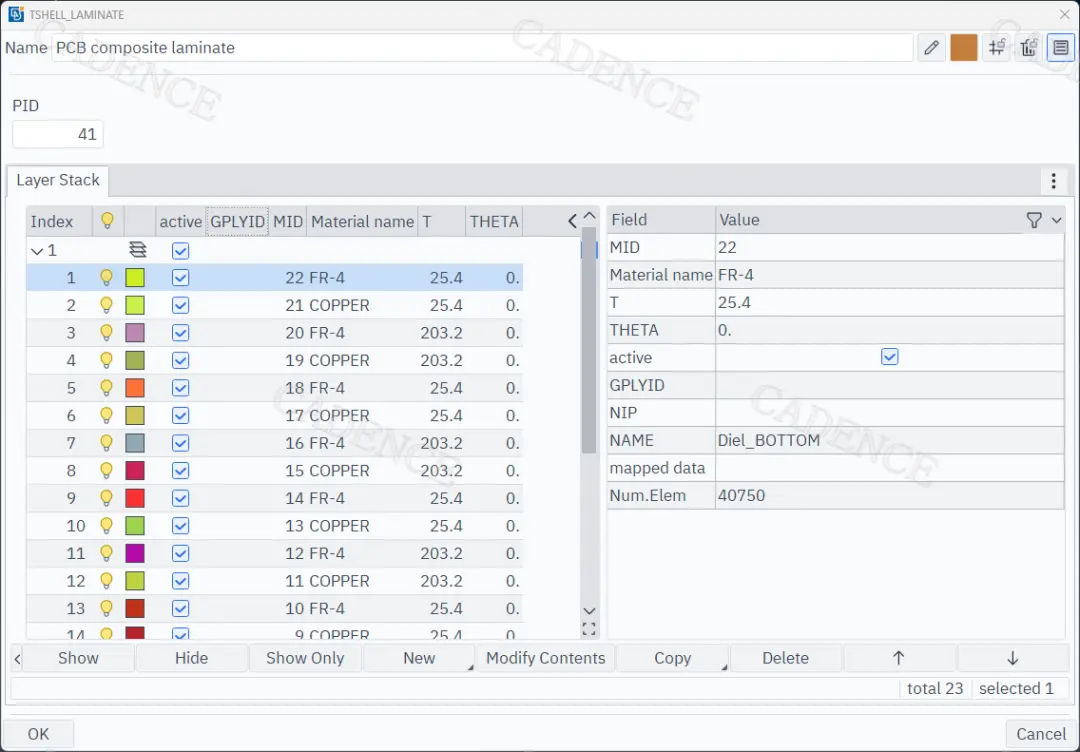

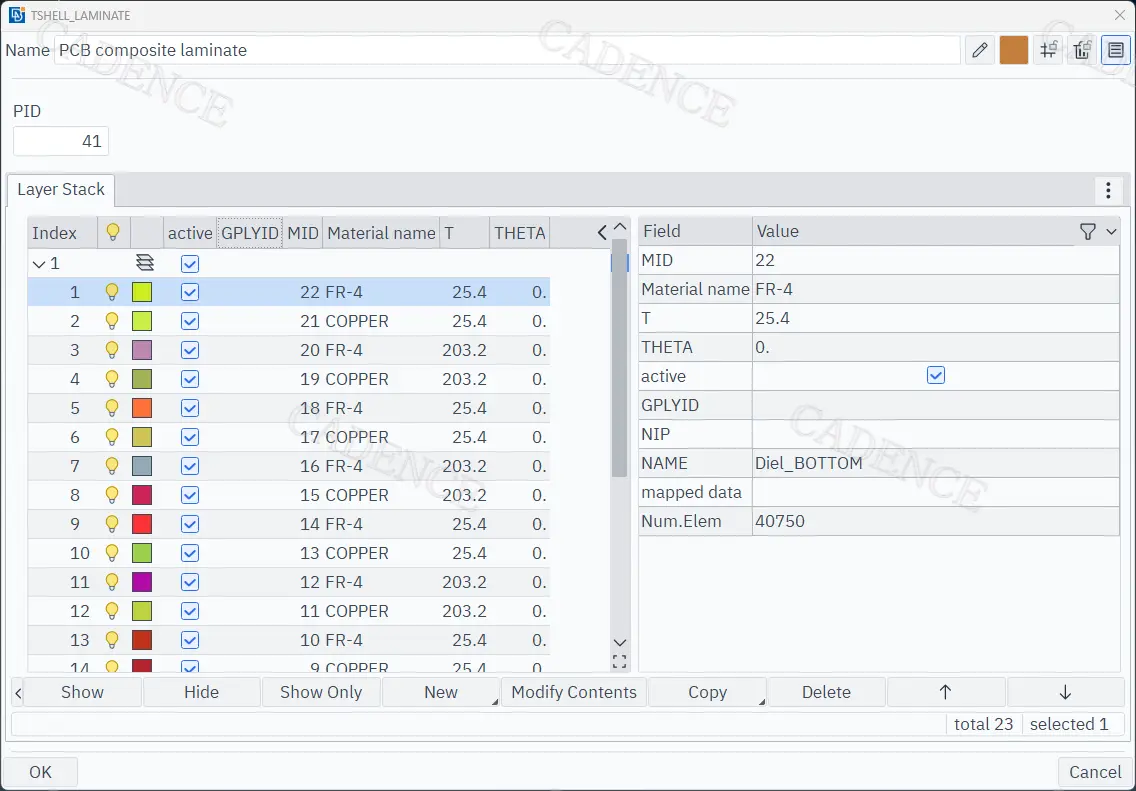

在本例中，采用ABAQUS厚壳建模策略生成复材PCB模型。导入完成后，可在数据库中查看已生成的TSHELL_LAMINATE实体，并通过卡片参数检查或编辑层属性（如层厚、材料方向角等）；也可通过铺层工具进行复材定义的集中化调整。
图 9

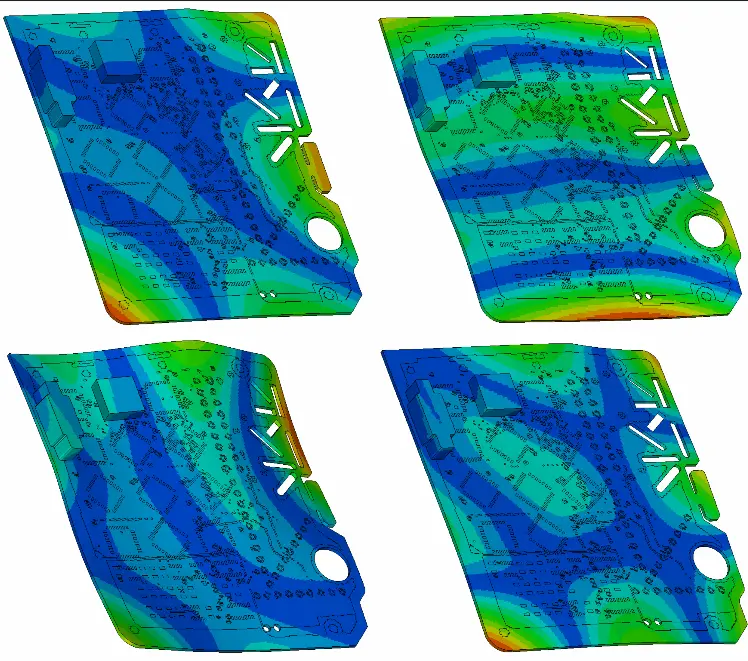

完成元器件网格划分及其与PCB板体的连接关系定义后，可继续施加工况并提交求解器计算。Ready-to-run求解模型设置方法因求解器与分析工况而异，在此不做展开说明。本例进行了ABAQUS模态分析，以下是META中部分模态振型结果展示。
图 10
总结
基于IPC-2581的ANSA建模流程可实现PCB设计数据到仿真模型的高效转换。其中，Trace mapping结合层合板建模是兼顾精度与计算成本的实用方案，能够为结构强度、振动可靠性及多物理场耦合分析提供可扩展的数据基础。
END
作者 | 张瑛楠
Cadence CAE 工程师
