基于ANSA的橡胶单元创建教程

在搭建有限元模型时，我们经常遇到橡胶材料，为快速建立橡胶单元，通常只需要知道橡胶结构的6个方向刚度即可，利用ANSA中的bushing单元即可建立橡胶单元，下面将详细介绍如何在ANSA中创建基于ABAQUS的bushing单元。大家的转发分享是作者坚持原创的动力。1、创建两个耦合点

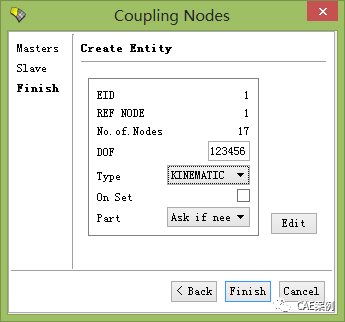

依次点击ABAQUS>CONSTRAINTs>COUPLING>Nodes>选择螺栓孔>进行如下设置

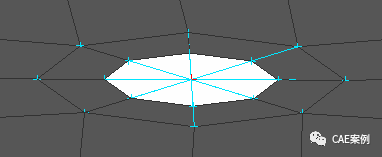

结果如下图所示：

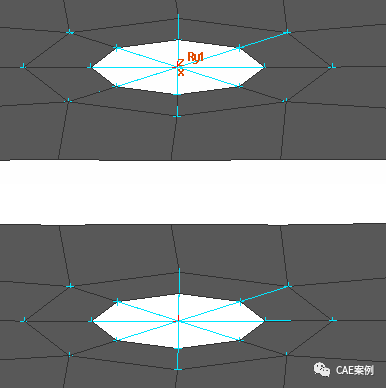

将需要创建bushing单元的两个螺栓孔分别耦合好，最终效果图如下所示：

2、创建局部坐标系
依次点击ABAQUS>NODE>RECTANGULAR>依次选择两个螺栓孔的耦合点，第三个点可选择任意节点，结果如下图所示：

3、创建橡胶单元

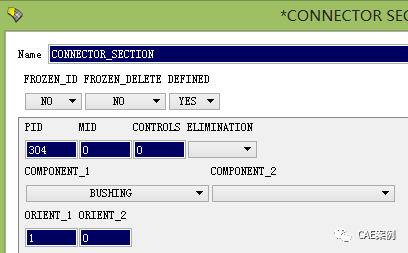

依次点击ABAQUS>Elements>CONN3D2>Two nodes>点击螺栓孔两个点>中键确认>在弹出的对话框中右击>new>进行如下设置：

点击上图中MID>shift+?>new>将Elasticity打开>点击data>shift+?

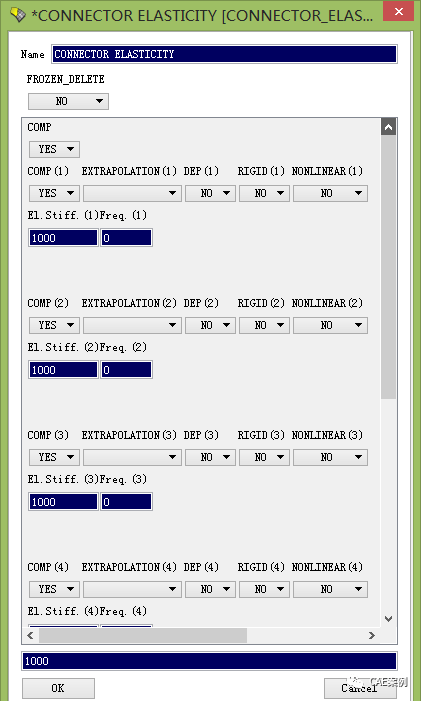

在弹出的对话框中右击>new>分别在下图中输入橡胶单元的6个刚度值即可，然后依次双击回到第一步。

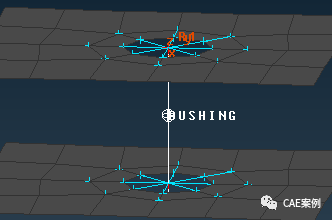

最后结果如下图所示：
