ANSA基础教程08：Topo Faces & Surfaces的高级创建技巧

切分面

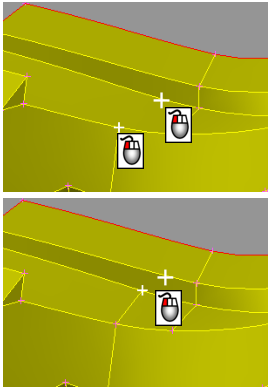

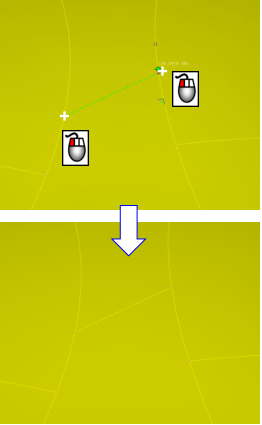

功能Faces>Cut“面>切割”在两个硬点点或焊点之间分割一个或多个面。用户还可以选择CONS上的任何位置。在这种情况下，首先在该特定位置插入一个硬点，然后进行切割。面被切割后，一个新的黄色CONS将出现在面上。

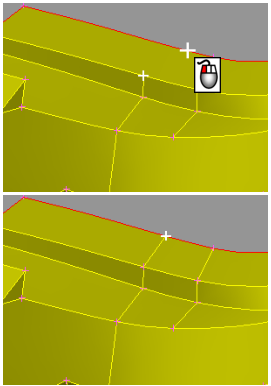

Faces>Proj.Cut (Project-Cut)功能在选定的硬点和它在选定的CONS上的投影之间分割面。激活该功能并用鼠标左键选择一个硬点。然后选择一个属于同一面的CONS。硬点投射到CONS上，在该位置创建一个新的硬点，并执行切割操作。新的硬点仍然高亮显示，允许用户选择另一个CONS并继续相同的操作。下一个面也是如此。按ESC键退出该功能，而按鼠标中键或鼠标右键允许用户选择不同的热点并以相同的方式继续操作。

CONS>Project在面上执行选定CONS或3D曲线的投影，并沿该轨迹切割。根据投影向量的定义，有三种方式选择投影方向：

[Normal]：曲线垂直投影到面（最常用的选项）

[SCREEN]：曲线沿垂直于屏幕平面的方向向量投影（取决于视图）

[USER]：用户指定的投影方向向量。

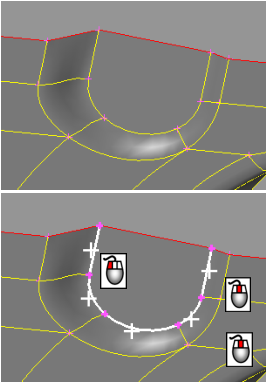

激活CONS>Project（Normal）功能，用鼠标左键选择要投影的CONS或3D曲线。如有必要，用鼠标右键取消选择。用鼠标中键确认。

检查“options list”窗口以查看可用的选项

接下来，选择要在其上投影曲线的面。用鼠标中键确认

面被投影曲线切割。

激活“与面连接”选项后，将在原始CONS和投影之间创建面。这些面也连接到应用投影的面。

Plane cut

可通过平面执行切割操作，也可以选择现有的工作平面，也可以指定一个平面。此外，还提供了在平面切割路径上生成平面和执行拓扑的选项。

在第一种情况下，激活工作平面的可见性。默认情况下，三个全局工作平面存在于ANSA数据库中。在本例中，我们将沿着一个剖切面剪切模型，并通过在两个子体积之间创建面，将初始体积分割为两个子体积。

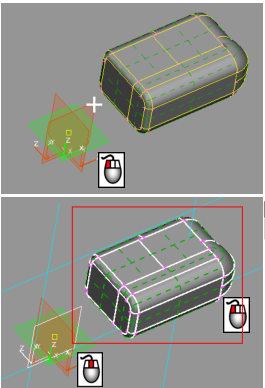

激活Faces>Plane Cut[Single]功能。在Options List “选项”列表中，选择Produce planar face(s)以生成平面。用鼠标左键选择一个工作平面。

然后用鼠标左键选择一个工作平面。在本例中，已选择全局z-x平面。将提供选定平面的青色线框预览。接下来用鼠标左键选择要被这个平面切割的面。

用鼠标中键确认，模型被并沿对称平面z-x拆分切割，并创建具有平面切割边界的新面。

Faces>Plane Cut [Multiple]可以沿多个平面切割。激活该功能，并用鼠标左键选择一条或多条曲线或曲线，这些曲线或CONS通常将被定义为剖切面。用鼠标中键确认。

将打开输入窗口，从中可以指定等距剖切面的数量，或它们之间的绝对步距。键入值并按Enter键。

在本示例中，剖切面通常每隔100mm定义一次选定曲线。

接下来用鼠标左键选择要剪切的面。

用鼠标中键确认。

Zone Cut

激活该功能并连续选择一个连续的CONS字符串。用鼠标中键确认。由于条纹将被剪切到参与选定的CONS字符串的所有面上，再次按下鼠标中键。

输入窗口将打开，您可以在其中指定将要偏移的CONS的距离，以剪切面和创建的区域的数量。

键入值并按鼠标中键。屏幕上会显示预览。再次按鼠标中键确认。

当然，Zone Cut函数同样适合与面内部的单边red CONS。激活函数并连续选择红色CONS字符串。用鼠标中键确认。

再次按下鼠标中键，因为不需要再选择面。指定将偏移宽度和数量。

键入值并按ENTER键。

如下图所示，Zone Cut同样可以创建多个分区，并在在两侧自动生成分区，也可以选择许多不同CONS组来应用相同的分区输入，区域生成的线可以与现有CONS相交，选择的区域线如不是闭合的，将沿切向延伸，直到它们与一个CONS相交。

Divide Face

Faces>Dach[Divide Face]函数以参数化方式将一串面切割成两半。激活功能，将显示“Fillets/Chamfers Parameters”窗口。用户可以输入自动检测和选择圆角的面半径和宽度范围，然后按Select。

用户还可以使用鼠标左键和右键分别选择或取消选择圆角。选择一个CONS将导致沿垂直方向选择一系列面。识别的面以白色高亮显示。按鼠标中键确认选定的面。

此时会出现Dach Divide的参数窗口，并且Divide字符串也会高亮显示。按“确定”继续分割面，或按“重新选择”更改选择

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
