ANSA中面抽取高级教程

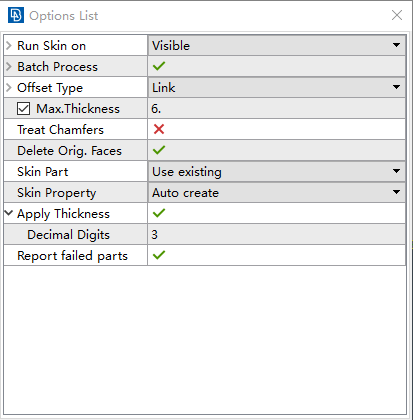

MID.SURF Skin功能主要用于等厚度钣金件的中面抽取。激活Faces>Mid.Surf>Skin（ANSA19版本较之前有所差异），在Options List中，

Run Skin on:可选择在Visible可视界面中或者Select选择部件进行中面抽取

Offset type :可以选择是使用Distance距离或者Thckness Factor厚度系数偏移几何图形或偏移链接。

Delete original faces：选择是否删除源面。

Treat chamfers: 激活此选项以允许中面精确调整到倒角厚度轮廓。

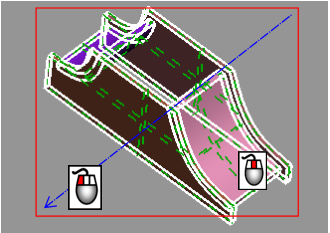

Process in Batch Mode:无需任何交互处理，一次性对多个体进行中面抽取(也可以对单个体进行抽取中面)。鼠标中键确认。

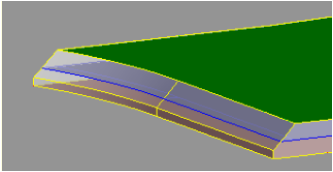

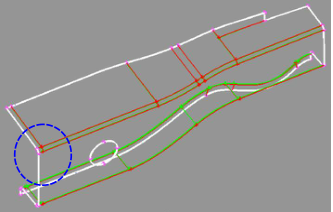

外层和内层分别用绿色和红色显示。厚度边缘以蓝色高亮显示。用鼠标左键单击Edges边或者Faces面，可更改面的颜色，单击一次，更改一次。

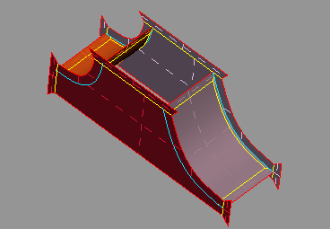

鼠标中键确认后，出现Skin Offset Value窗口，用户可以通过OFFSET或者NO OFFSET，选择是否偏移。

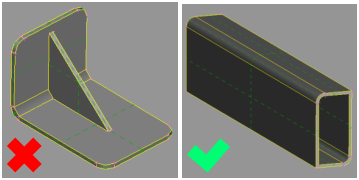

Skin功能功能仅适用于挤压和加工的板材零部件，不适用于铸造实体。它不能用于中间包含T型接头的部件。此类部件必须使用Mid.Surf>Casting或Middle>Multi功能。

几何清理

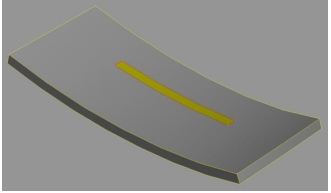

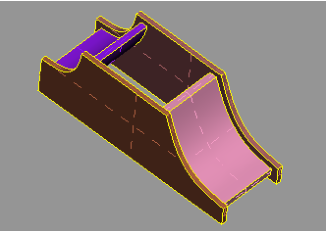

如果提取的中面是从单个连接的实体中抽取，则可使用Faces>Mid.Surface [Welding]功能。

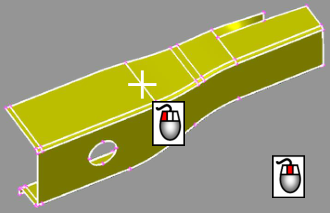

首先，选择TOPO>Faces>Mid.Surface [Welding]功能。选择体的表面，然后用鼠标中键确认。

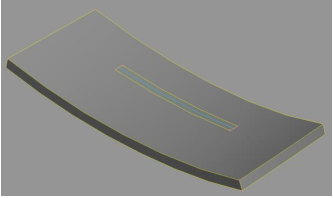

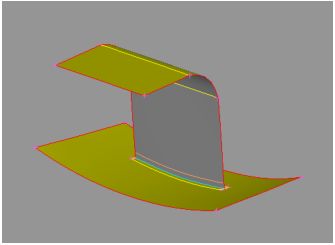

抽取中面如下。

MIDDLE MULTI功能

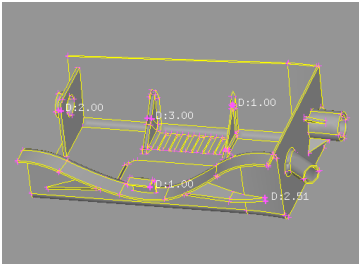

对于skin功能不起作用的更复杂的模型，可以通过TOPO>Faces>Middle>Multi以半自动方式实现中面的提取。在下图中，使用测量工具显示了一些不同厚度的区域。

注意1：该功能仅适用于可见的对象。

注意2:它不是一个完全自动化的功能，因此需要用户的引导。

注意3:分辨率值对于该函数的性能非常重要。非常精细的模型会降低运算速度，而非常粗糙的模型会导致区域自相交，从而导致非理想的结果。

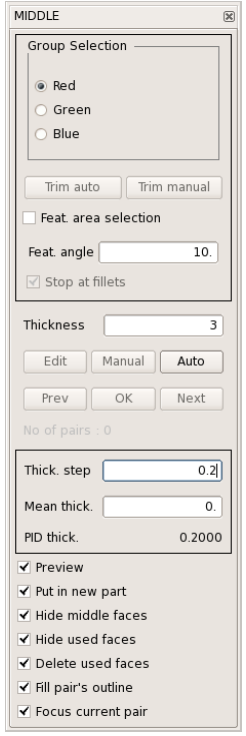

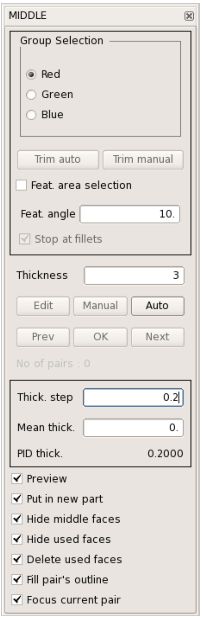

注意4:正确清理几何形状是提取良好中面的先决条件。点击Faces>Middle>Multi功能。将出现“MIDDLE(中间)”窗口。有两种方法可以继续:

-manual手动选择相对面的

-automatic根据“Thickness”文本框中指定的最大厚度进行选择。在“MIDDLE”窗口的下部，有以下选项:

“Preview”:预览生成的新面，决定是否保留它

“Put in new part”:将把中面放在一个名为“PART”的部件上

“Hide middle faces”:隐藏提取的中面

“Hide used faces”: 隐藏已使用过的面。

“Delete used faces”:删除使用过的面

“Fill pair’s outline”: 创建新面以填充结果面中的间隙。

“Focus current pair”:将选定的对平移到查看窗口的中心。

注意: “Focus current pair”选项仅在选择“Auto”选项时起作用。在Group Selection组选择部分，单选按钮指示:Red红色和Green绿色分布表示外层和内层。Blue蓝色表示面的厚度。

当该功能被激活时，单选按钮默认切换为Red红色。

Manual选择：

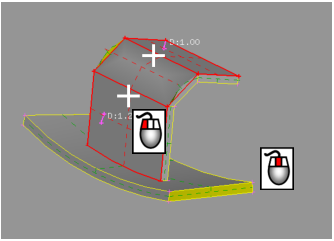

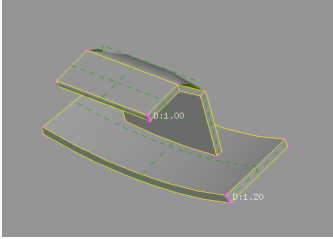

下图中的模型将由MIDDLE功能处理，激活该功能。模型有两个区域。第一个厚度为1毫米，第二个厚度为1.2毫米。

打开Faces>Middle>Multi，默认情况下，单选按钮切换为Red红色。

当MIDDLE窗口出现时，直接从屏幕上选择内部(红色)面。确认选择。

单选按钮切换到Green绿色。

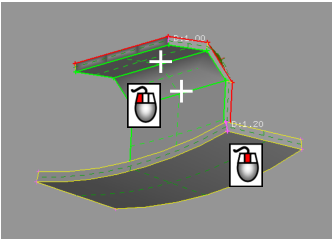

选择外表面(绿色)。确认选择.

单选按钮被切换到Blue蓝色。

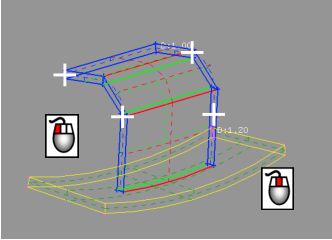

选择厚度方向所有的面(蓝色)。确认选择

由于选项“Hide middle faces”“隐藏中间面”，所以选择的面和生成的中面被隐藏不可见。在本应该存在孔的面，创建了一个面来填充孔。此外，生成的中面被延申到与剩余的面相连，相连接的线已青色线表示。

禁用选项“Fill pair’s outline”将会创建如下图所示结果。

继续模型的其余部分，最终结果如下。

注意:在选择面的过程中，可切换到其他组选择，以便随时更改选择。

在“MIDDLE”窗口中，有一个区域，用户可以从中控制在中面提取后创建的属性的厚度。

Thick. step: 用于将创建的PID厚度增量的步长值（可手动调整大小）。

Mean thick.: 选定区域的平均厚度（跟进部件自动计算所得）。

提取中面的厚度取决于Thick step和Mean thick的值。例如，如果Thick.step=0.2和1<mean thick<1.2，那么如果mean="" thick<1.1，中面的厚度将为1.0；如果mean="" thick="">=1.1，则间面的厚度为1.2。

PID thick.:将要创建的PID属性的厚度。在这种情况下，面将被指定为厚度值为1.0毫米的属性。

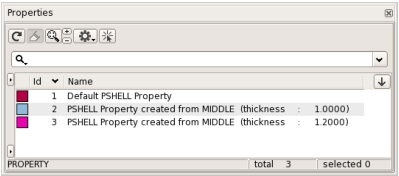

在我们的例子中，有两个不同厚度的区域，分别为1.0和1.2毫米。在属性列表中的中面提取之后，存在3个不同名称的属性:

Default PSHELL Property该属性最初存在于数据库中；

PSHELL Property created from MIDDLE (thickness:1.0000)和PSHELL Property created from MIDDLE (thickness:1.20000)分别是为上述两个区域自动创建的属性。

Automatic选择

为了利用Middle>Multi功能的自动功能，需在“Thickness”选框中指定一个值。一旦在此处插入一个值，下方的自动选项将被激活。按下Auto自动按钮，以便开始识别面。距离小于“Thickness”选框中指定值的相对面将被识别。

一旦按下Auto自动按钮，ANSA自动移动到第一对相对面(Focus current pair选项被激活)。相对面会自动选择，并出现更多可用选项:

检查选择，如果有效，按Ok确定按钮提取中间面并继续下一对。注意，如果选择无效，状态栏中会显示相应的消息。

如果选择无效，可按Edit编辑按钮，以便手动修改。通过切换到适当的单选按钮(红色、绿色或蓝色)并选择/取消选择面来修改选择。按确定按钮提取中间面，继续下一对。

经验建议

1. 不要在thickness中指定较大的值，这可能会导致选择无效，因为面彼此靠近但不是“相对的”。 应从小厚度值开始，逐渐增加。
2. 始终检查选定的面。 根据需要修改选择(红色、绿色、蓝色面)或蓝色面的形状
3. 避免选择如下图所示蓝色面，取消选择过度的蓝面和蓝色面应该是连续的

4、封闭形状的区域(如圆柱体)最好单独手动处理。
