ANSA中高级技巧:快速启动Batch Mesh

本章主要对一个或多个部件的设置和运行批处理网格方案所需的必要步骤进行了详细的讲解。


要运行任何Batch Meshing批处理网格程序,需要以下步骤:

  1. 打开Batch Mesh Manager批处理网格管理器,创建一个新的meshing scenario网格方案;
  2. 指定需要网格划分的对象;
  3. 输入/加载Mesh Parameters网格参数;
  4. 输入/加载Quality Criteria质量标准;
  5. Run Batch Mesh运行批处理网格
  6. 查看Statistics统计数据




1、打开Batch Mesh Manager批处理网格管理器

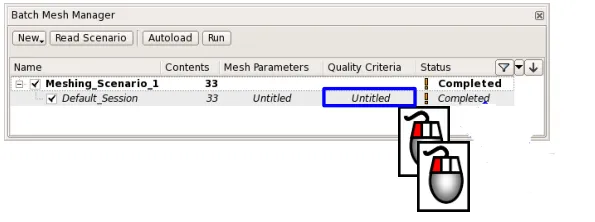

从工具栏中打开Batch Mesh Manager

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图1

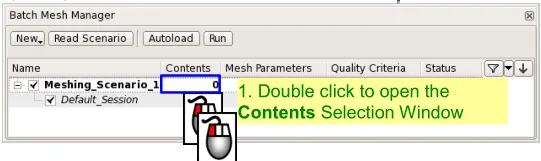

使用New>Meshing Scenario。将创建包含默认Batch Mesh Session批处理网格会话的Batch Meshing Scenario

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图2



2、指定需要网格划分的对象

双击或用鼠标右键Edit > Contents打开contents窗口。

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图3

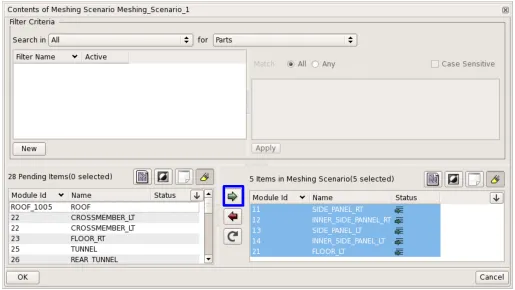

选择所需的parts或properties,并将其添加到Batch Meshing Scenario中。

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图4



3、输入Mesh Parameters网格参数

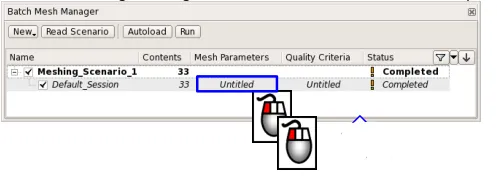

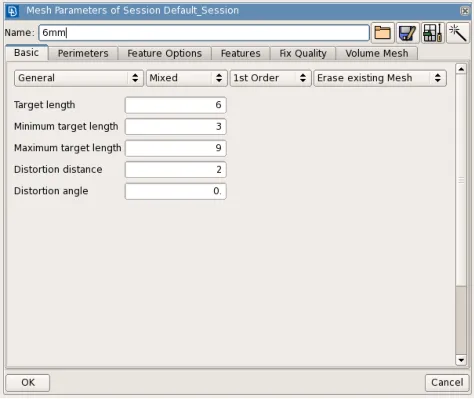

打开Default_Session默认会话的Mesh Parameters网格参数窗口,并在网格选项卡中指定所需的网格类型、阶次和单元度。完成后,按确定退出窗口。

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图5

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图6




4、输入Quality Criteria质量标准

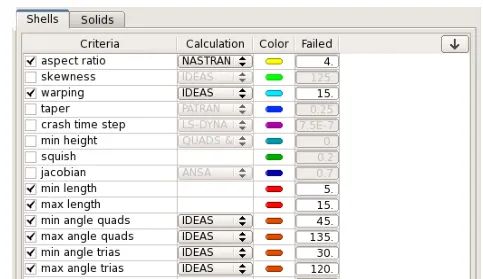

打开Quality Criteria 质量标准窗口,指定所需的阈值,例如纵横比、偏斜度、翘曲、内角、单元长度标准等。完成后,按确定退出窗口。

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图7

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图8


5、Run运行批处理网格

使用Run按钮启动批处理程序。在批处理网格过程中,会出现一个显示状态进度条。


6、查看Statistics统计数据

为了查看统计数据,在批处理网格结束后,双击出现在批处理网格管理器的状态列的


ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图9

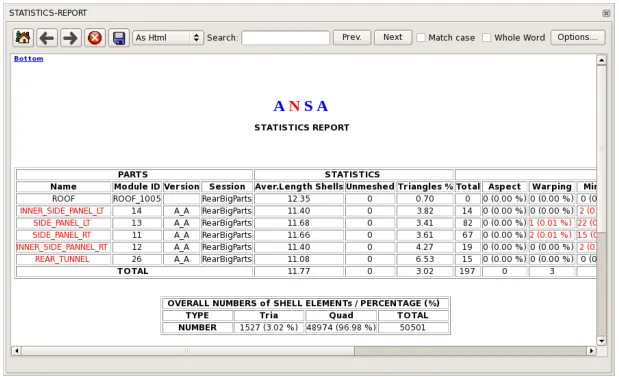

。此时会出现方案报告,显示每个部件的状态。通过选择所需部件并按统计,将打开统计报告窗口,其中包含每个零件和标准的详细报告。该报告可保存为*。txt或*。html文件以供将来参考。

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图10

ANSA中高级教程05-Batch Mesh_快速启动Batch Mesh的图11
