ANSA Batch Mesh网格批处理插件参数对比，哪种设置效果最好

【概述】

随着CAE领域的快速发展，用户在短时间内生成高质量网格的需求也不断提高。

ANSA 的Batch Mesh批处理网格工具是一个高效批量网格划分的工具，其优点是网格生成的一致性和网格质量的可追溯性。用户可以通过参数化设置，在几何模型或是FE模型上自动生成网格，用户能够创建包含多个会话的网格划分场景（涵盖面和体单元），每个会话都有一组不同的参数，然后可在后续模型上多次运行网格划分过程。这可以大幅度节省时间和精力，并确保了网格划分过程的一致性和可重复性。另外，还可以通过脚本控制和执行网格批处理工具。

对于同一类型的网格划分场景，在用户建立了多个网格参数和质量标准的情况下，网格批处理参数对比功能将帮助用户快速对于不同网格批处理的session参数进行对比和同步，用户可以使用参数对比功能以便：

1. 识别多组参数（网格参数和质量标准）中的任何差异或不一致并进行同步;

2. 确保参数在不同的会话中保持一致;

3. 识别在网格划分过程中可能发生的任何潜在问题或错误;

4. 比较不同会话中的参数，以确定哪个会话具有最准确或最可靠的网格。

打开网格批处理工具后，选中多个session（需要确保这些session是同一类型的网格划分场景下的），右击Compare即可开启对比参数功能。

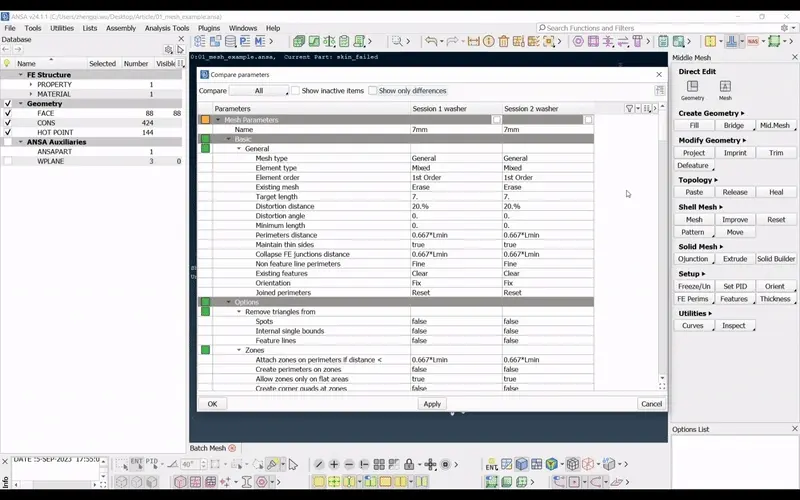

     动图


动图1 开启对比参数功能

在Compare选项中可以选择对比网格参数或质量标准，Show inactive items： 将显示所有参数，Show only difference： 只显示不同的参数。

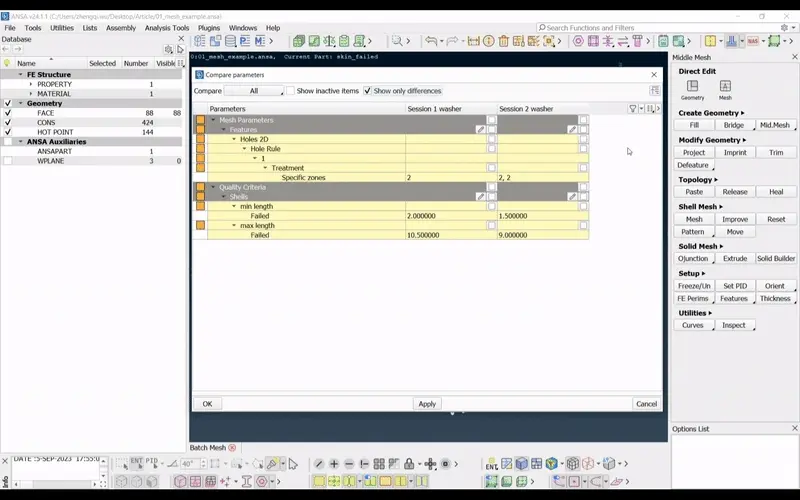

     动图


动图2 Show only difference选项

在最左侧栏目中如果为橙色，表示所选的session中该参数的值不同，不同的参数也将被高亮显示，如果为绿色表示所选的session中该参数的值一致。

点击edit可快速进入网格参数或是质量标准进行调整。

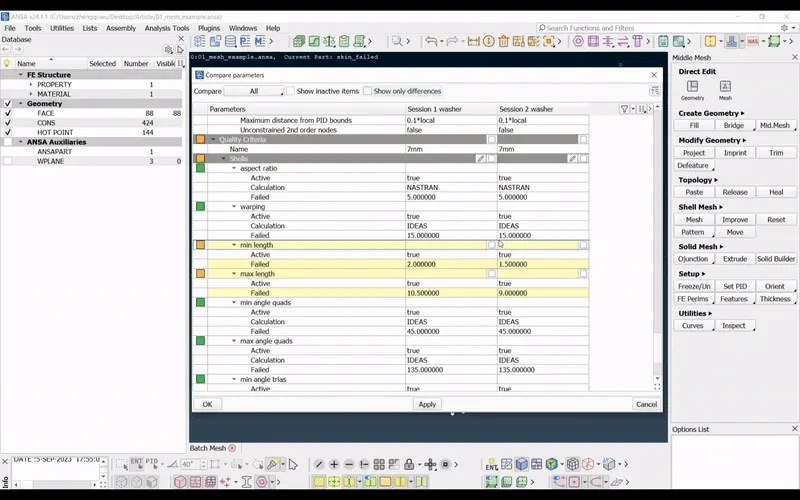

     动图


动图3 编辑网格参数

在勾选方框后，可将该session中的参数快速同步到其他session中，修改过后的参数将呈现紫色。 在确认完修改后可以点击窗口下的Apply，应用修改后的参数。

     动图


动图4 同步与应用参数

以上就是网格批处理参数对比功能介绍，希望大家通过本文初步了解Batch Mesh功能以及参数对比功能，加快网格划分工作。
