ANSA Batch Mesh特征处理:孔与圆角处理

1、特征处理


进入特征选项卡,用户可以为以下特征指定特定的处理方法:2D孔、圆角、倒角、凸台、2D法兰边、Logos标志、3D孔和3D法兰边(Holes 2D, Fillets, Chamfers, Stamps, Flange 2D, Logos, Holes 3D and Flanges 3D)。


Features“功能”选项卡分为三个部分。在顶部,用户指定是否从批处理网格中识别特征。通过Feature Options“特征选项”选项卡中的Recognize features“识别特征”和Clear features“清除特征”选项,可以从批量网格中进行识别。如果在先前没有识别特征的零件上使用Work with existing features“使用现有特征”选项,批量网格也将识别活动特征。

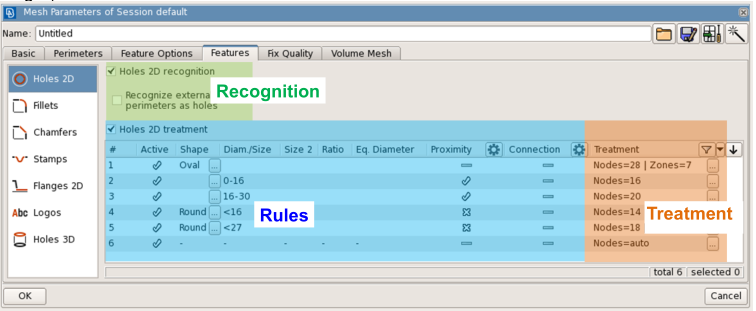

在左下部分定义了处理rules规则,在右下部分定义了每个已定义规则的处理。

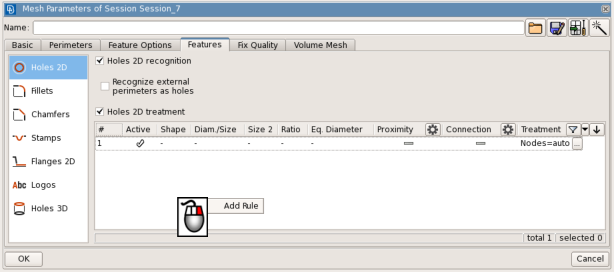

通过从右键菜单中选择Add Rule添加规则,可以在规则区域内添加新规则。


通过按treatment处理栏的按钮并选择New新建或List列表,可以将处理方法指定给处理规则。



要停用规则,请单击活动栏上的将符号切换到。rules规则的顺序很重要。规则的执行是从第一条到最后一条。要更改规则的顺序,请选择它,然后从上下文菜单中选择上移/下移规则。




2、Holes 2D 处理


一旦在左侧部分选择了一个特征,则在右侧部分提供该特征处理的选项。然后,用户可以启动/停止这些treatment处理并设置所需的参数。

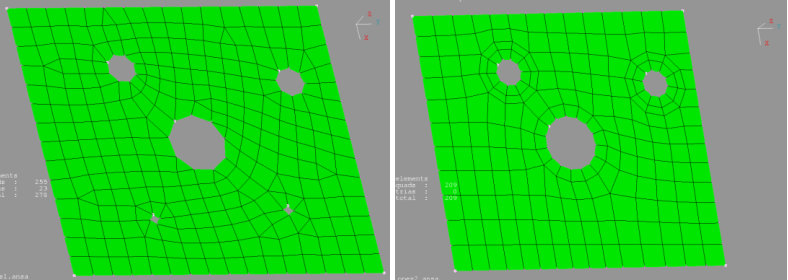

Batch Mesh批处理网格提供了控制2D孔和3D孔附近网格的能力。孔可以根据它们的形状(Round, Oval, Rectangular, Cocyclic, Convex arbitrary or Concave arbitrary(圆形、椭圆形、矩形、同周期、凸形或凹形))、直径、Size 2尺寸2、等效直径以及邻近或连接的存在来过滤。如果未指定形状,则无论孔的形状如何,都将应用该规则来处理识别孔。


对于椭圆形孔,Size尺寸为W,Size 2尺寸2为L,因此比例为Size 2/ Size。用户可以控制目标直径、节点号,以及在孔周围创建一个或多个区域。

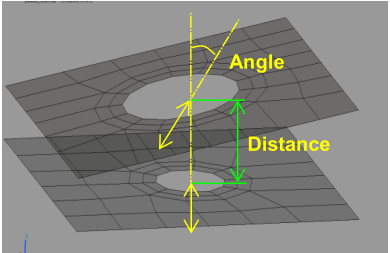

a) Proximity: 孔中心的法向量之间的Distance距离和Angle角度用于识别螺栓孔。


为了识别哪些2d孔具有proximity邻近性,请按proximity邻近列中的。在Holes 2D Proximity Parameters“2D孔相邻参数”中,启用Find holes 2D proximity “查找2D孔接近度”选项,并指定接近Distance距离和Angle角度。

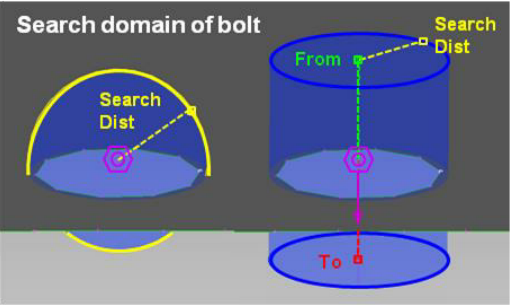

b) Bolt Connections: 通过激活此选项,批处理网格使用来自ANSA连接管理器的信息。它将考虑螺栓连接的连接性和搜索距离,并识别将用于螺栓连接的任何孔。该选项还将激活名为Connection“连接”的处理线。在这一行中,用户可以对每个螺栓孔使用连接管理器中的Bolt diameter螺栓直径和washer垫圈值。

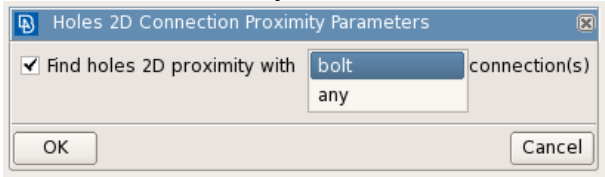

要识别带连接的孔,请按connection连接列中的图标。Holes 2D Connection Proximity Parameters“2D孔连接接近度参数”启用选项option Find holes 2D proximity with bolt/any connection(s)“查找螺栓/任何连接的孔2D接近度”。



Proximity邻近列和Connection连接列有一个符号()。单击它可以切换到的符号


2.1、设置孔参数

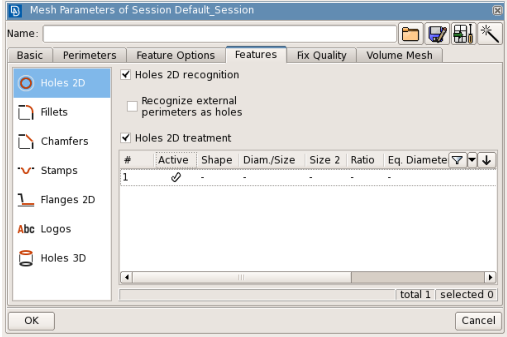

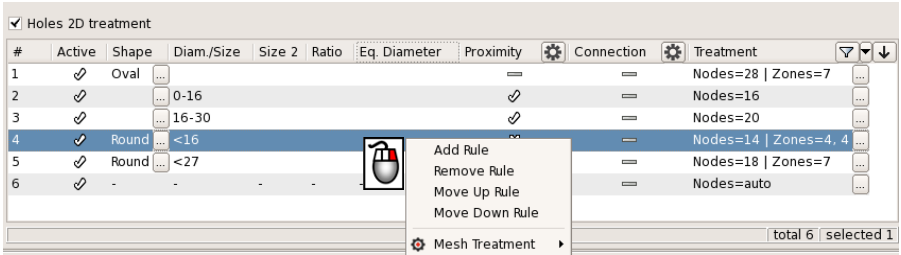

激活孔2D treatment,使用鼠标右键,并选择添加Add Rule,以定义孔2D Treatment的新规则。添加一个新的孔的处理规则,其中用户可以指定某个直径范围内的孔应该获得目标直径、节点数和/或区域:

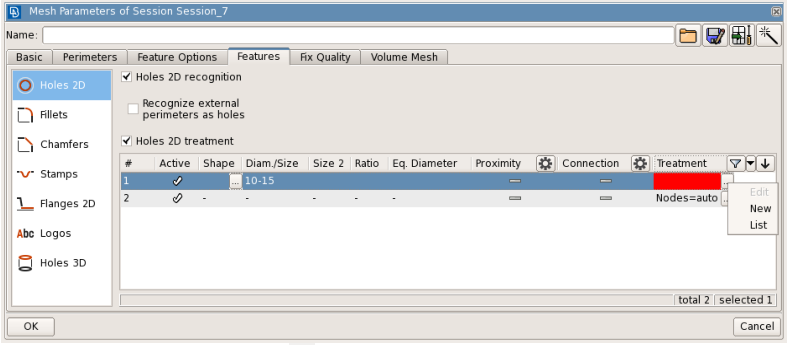

单击Treatment栏中的,然后选择New,指定一个新的Treatment。

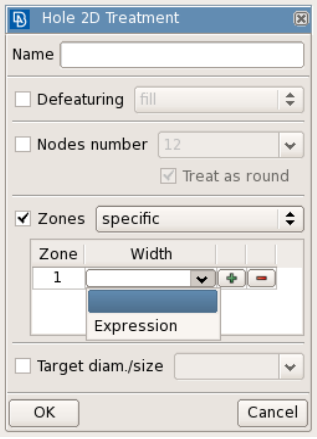

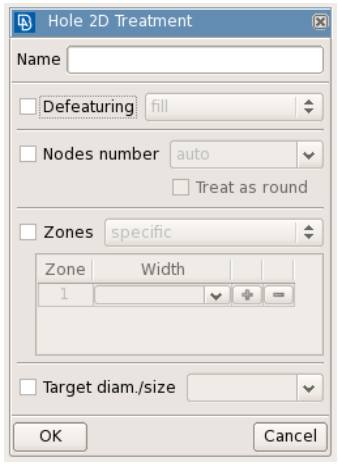

在出现的Hole 2D treatment“2D孔处理”窗口,其中包含特定特征类型的所有可用处理选项。启用所需的选项,然后按确定。Treatment处理方式被分配给选定的规则,其设置可以在Treatment列中看到。

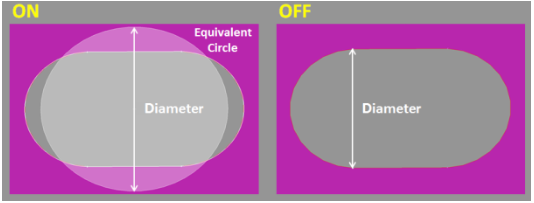

Node number: 选项可以明确指定节点数,也可以指定一个乘以直径的因子。同样,auto自动节点数将分配最大节点数,以便符合质量标准。节点数可以根据等效圆直径,使用Treat as round“视孔为圆形”2D处理选项来指定。



Target Diameter: 用户可以为该范围内的所有孔/螺栓指定目标直径。此外,Defeaturing - Fill and Spot选项,会填充这个洞,并在洞的中心创建一个点。

Zone:该选项用来定义Zone的节点数和宽度。使用+按钮,可以增加Zone的数量。Zone的最终尺寸可以通过根据孔的直径、目标元件尺寸或最小元件长度可选地参数化地指定宽度来确定。

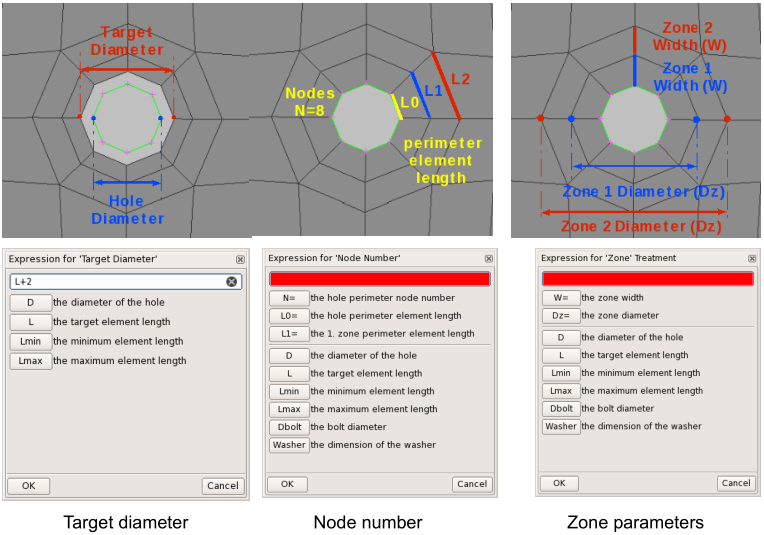

如上所述,用户可以使用下拉菜单中的Expression Editor表达式编辑器设置特定值或编写表达式。


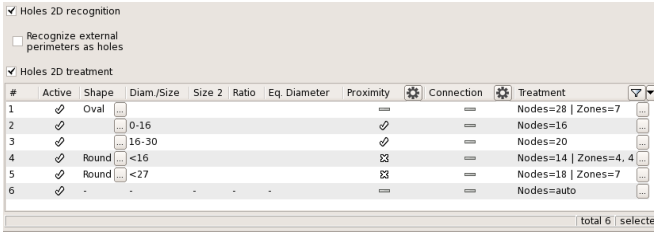

下表总结了每种情况下可用的选项。

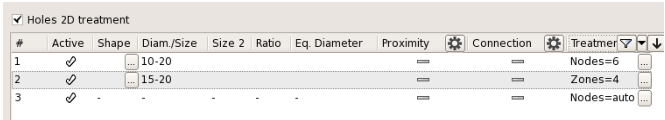

在下面的示例中,直径为10-15的孔将设置为6个节点,直径为15-20的孔将设置为6个节点和宽度为4的Washer。
