ANSA前处理流程详解:几何处理技巧

通常CAE分析过程中,第一步就是几何清理,所以几何清理是在做有限元网格模型之前的非常重要一步。当几何模型倒入有限元前处理软件时,总会出现因格式转换导致几何数据丢失的现象,这就要求有限元前处理软件拥有高效快捷的修复手段的功能。前处理流程的几何处理的top面板有很多功能。

在几何清理中常见的问题:

  1. 除去交点,端点, 焊点之外的多余节点;
  2. 在交点处的零距离特征线段;
  3. 孤立面,多余面,重合面的处理。

简单总结一下就三个方面,点,线,面。

控制点模块:

插入点功能,可以在图中任意的线或面上插入一个点,19 版本比17版本多加了一个动态变化的功能可以对插入点进行测距这样更方便可以提高前处理模块的效率,想要退出只要按ESC就可以退出操作。

投影点功能,将模型中的插入点投影到模型中的任意一条线上或投影到任意一个面上,只需要选中此功能再选中一个需要投影的点这时在左下角的提示框中会提示要求选中一个被投影的面或线,之后点就会被投影上去。可以同时投影多个点,也可以多次将同一个点投到不同的线或面。投影点还可以被用作确定两个异面直线的交点。

参数化插入点,可以在模型中精准的插入点,通过在命令面板中输入数据,在线上参数化的插入点,可以准确的使插入点距离某点或某线有一个精确的值。

释放点,即释放粘合在一起的节点

新建焊点,只需要点击Weld spot 确认此命令后,可以在任意一个面上的任意一个地方加上一个焊点。

去除重叠面,只需要激活该命令,再将重叠部分框中点击确认就可以去除重叠面。

在其中还有一些不常用的功能会被折叠在隐藏面板中,在右上角的黑色箭头中,点开后也可以将其中的某些功能添加到常用列表中。

   特征线模块:

合并自由边,是将相邻的两条线合并在一起,但如果两条线间的间隙过大的话是无法将两条线合并在一起的,若想要释放两条合并的线,只需要选中release在单击想要释放的位置,就可以将线分成两条。

填充孔,激活该命令后可以选中需要填充的孔 ,还可以在控制面板中将被填起来得孔进行标记,可以标记中心,也可以标记边框 ,以便于后期的修改。

有填孔就可以开孔,在激活开孔的命令后,可以在控制面板中对开的孔的形状和半径进行设置,还可以在图中通过拖动矢量标让孔移动到合适的位置,也可以参数化设置孔洞的中心的位置。

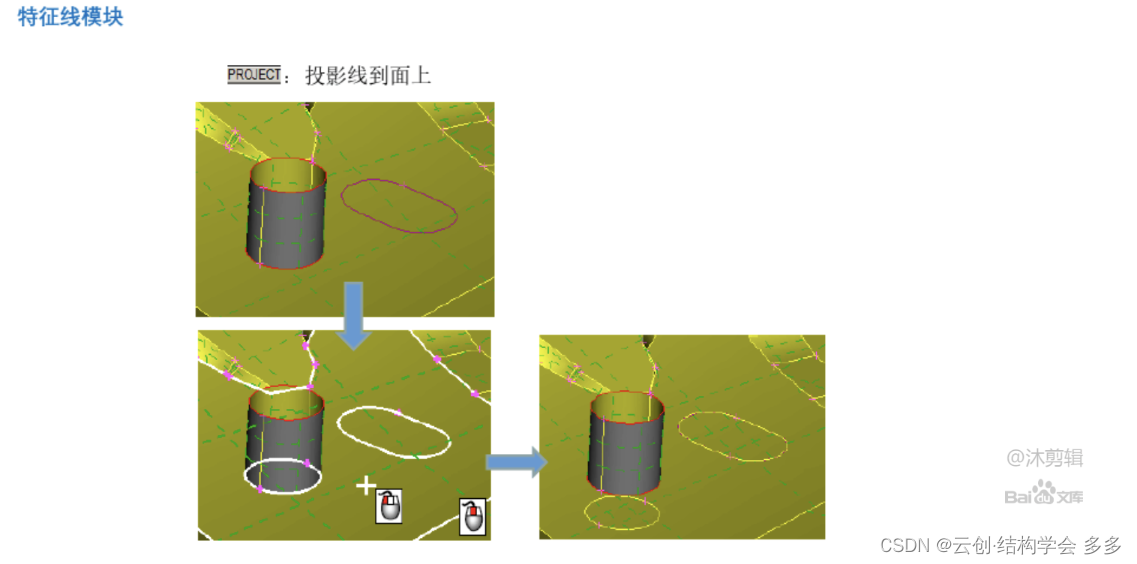

投影线顾名思义可以将线投影到面上,整体性质和投影点差不多。

切割面 用直线在面上进行切割,在曲面上切割时就是最短的距离,

也可以新建一个面,在其控制面板中可以设置准备新建的面是平面还是曲面,曲面的添加电脑会自动计算曲率,使曲面与模型更加贴合。
