ANSA是目前公认的全球最快捷的CAE前处理软件之一,也是一个功能强大的通用CAE前处理软件。ANSA具有很多独创的技术特色,因而使得它比之其他同类软件具有非常高的效率和能力,并在全球范围得到了非常广泛的应用,包括汽车、航天航空、电子、船舶、铁路、土木等工业领域。
下面是一些基本的处理方法

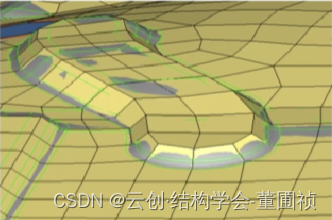

1、当网格的平均尺寸很大的情况下,我们沿大面向两侧移动节点,如右图一:

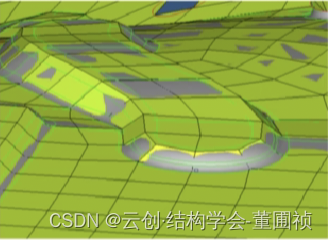

2、当网格的平均尺寸是5的情况下,我们尽量移动凸台上的节点,如右图二;如果凸台上可能又产生最小边,那么我们就还是第一种方法处理。
长条型的加强筋常见做法

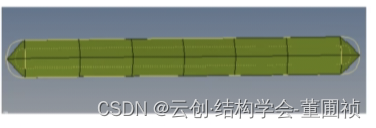

1、比较大的尺寸下,加强筋通常用2排单元做出来,顶端保留对角三角形

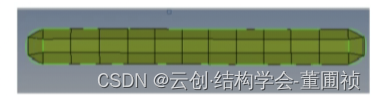

2、比较小的尺寸,通常按照特征性做出来就可以,如果两边的倒角小子
最小边,我们用三排单元mesh。
