Altium Designer封装库绘制的详细步骤

我们平时使用AD软件绘制原理图，PCB时，如果没有元器件库的支持是绘制不出想要的电路原理图与PCB的，元器件封装规定了元器件的尺寸，引脚数量，引脚间距等参数，只有符合元器件的参数尺寸的元器件库才能使我们加工出适合的原理图，PCB

首先

万事开头难，我们还是老样子创建一个文件夹。
打开AD软件，并且创建一个库工程

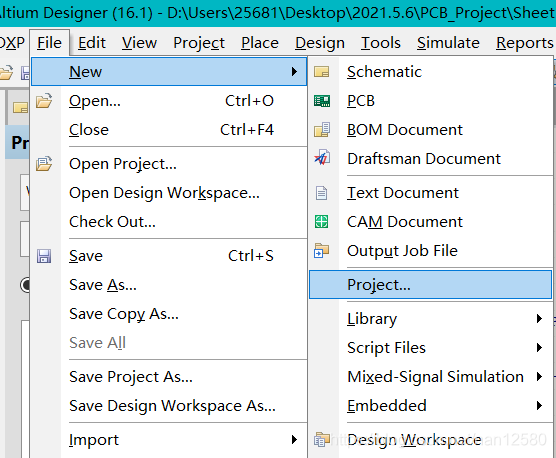

选择File->new->project
创建库工程

将创建的工程保存到我们创建的文件夹下。

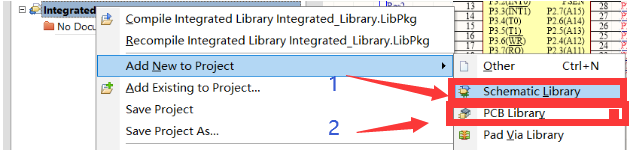

给工程添加元器件原理图与封装库

添加如下图所示文件，并保存，若遇到同样的free docouments问题参考之前的AD使用教程解决。
在schematic library界面绘制元器件原理图，工具栏下选择以下图标，放置矩形，根据元器件大小绘制出元器件雏形。

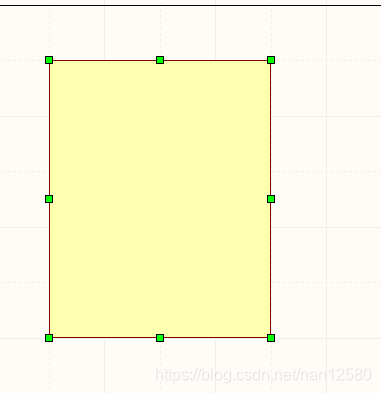

根据元器件封装数据绘制原理图，绘制出相应大小的矩形框后可以点击矩形拖动边缘绿色点可以对矩形进行相对应的缩放操作（这里以NE555为例）

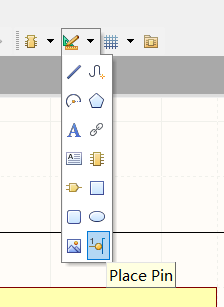

放置引脚，按照以下操作放置元器件引脚，点击后可以按住空格键进行旋转操作。

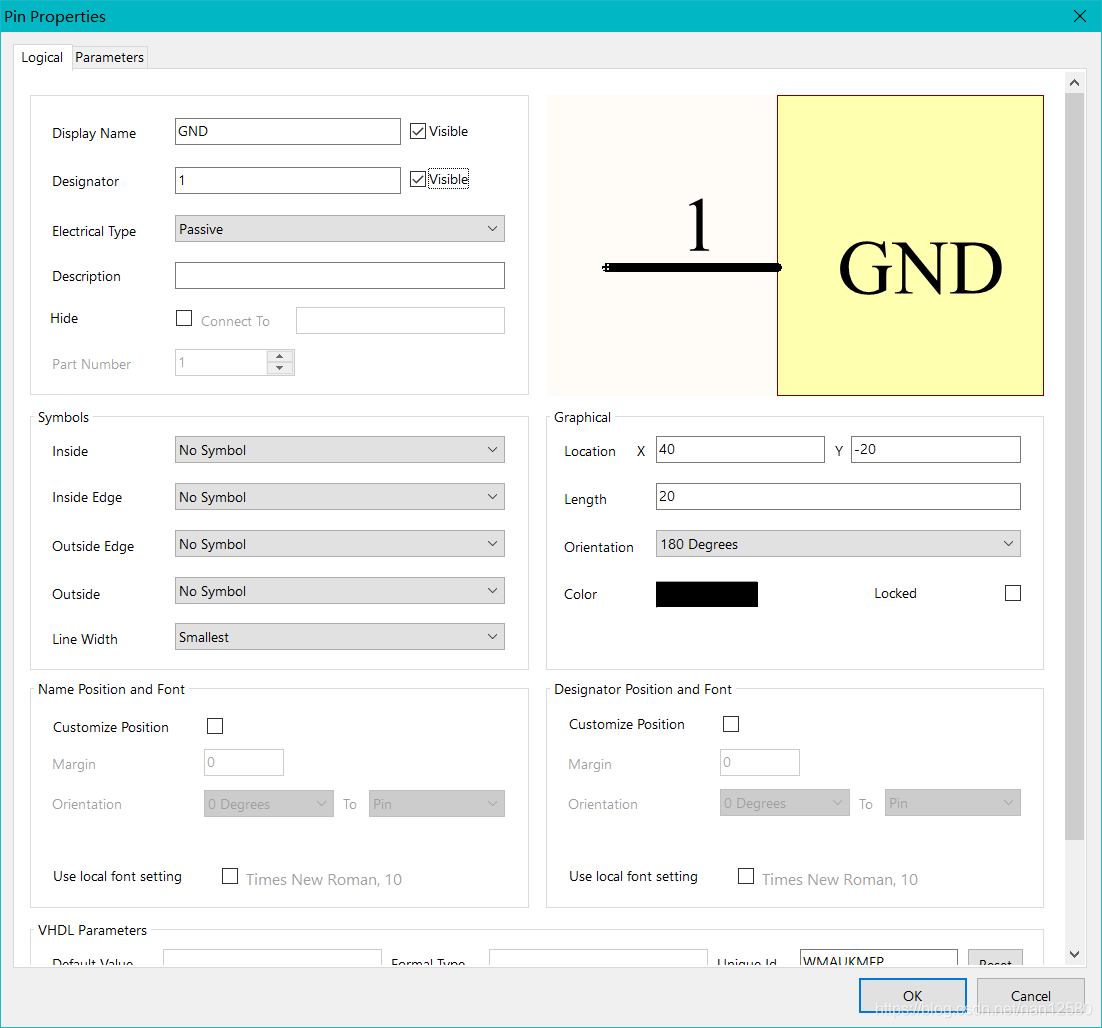

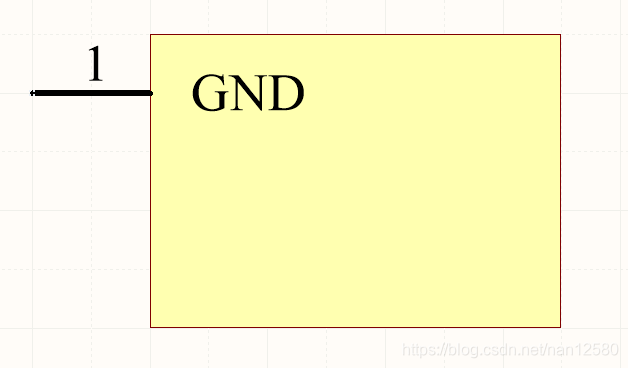

根据元器件的引脚顺序或者名字进行引脚放置，注意引脚左侧有白点的需要放置在元器件外围。同时可以在点击放置引脚后按住TAB键对引脚进行更改属性操作。也可以在放置后双击该引脚进行属性更改。
按照以上步骤放置完所有引脚

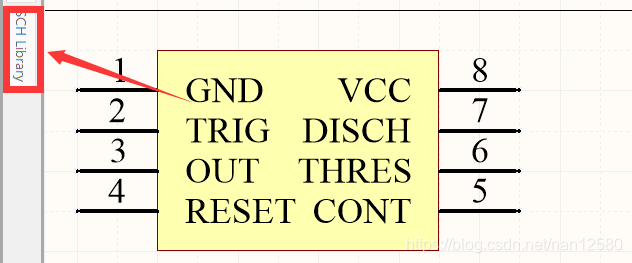

给元器件命名，点击SCH Library。

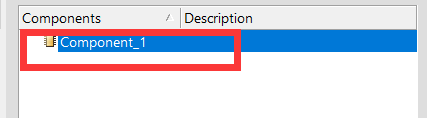

双击component_1

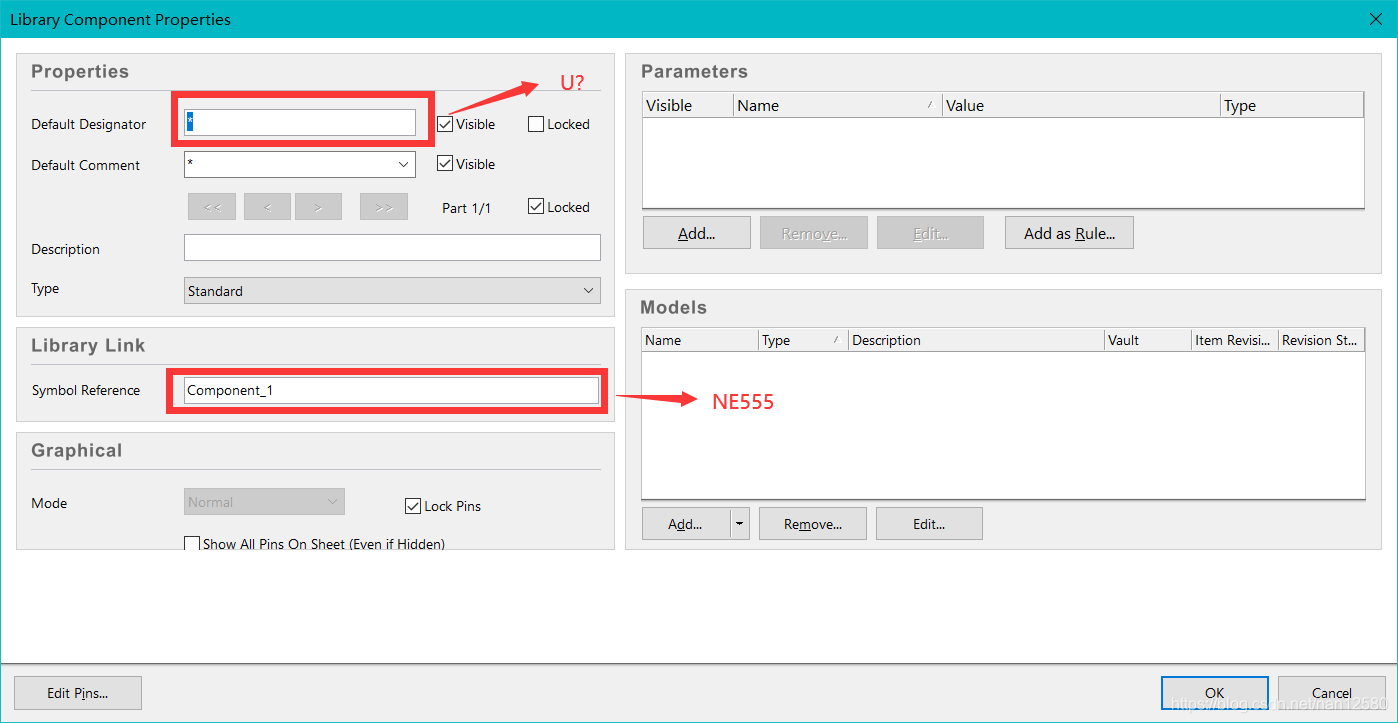

按照下图进行相应修改，将红色框图内内容修改为箭头所指内容。

元器件库的绘制

在完成上述步骤后进行下一步的元器件库的绘制，这一步进行元器件引脚的映射，封装的添加。

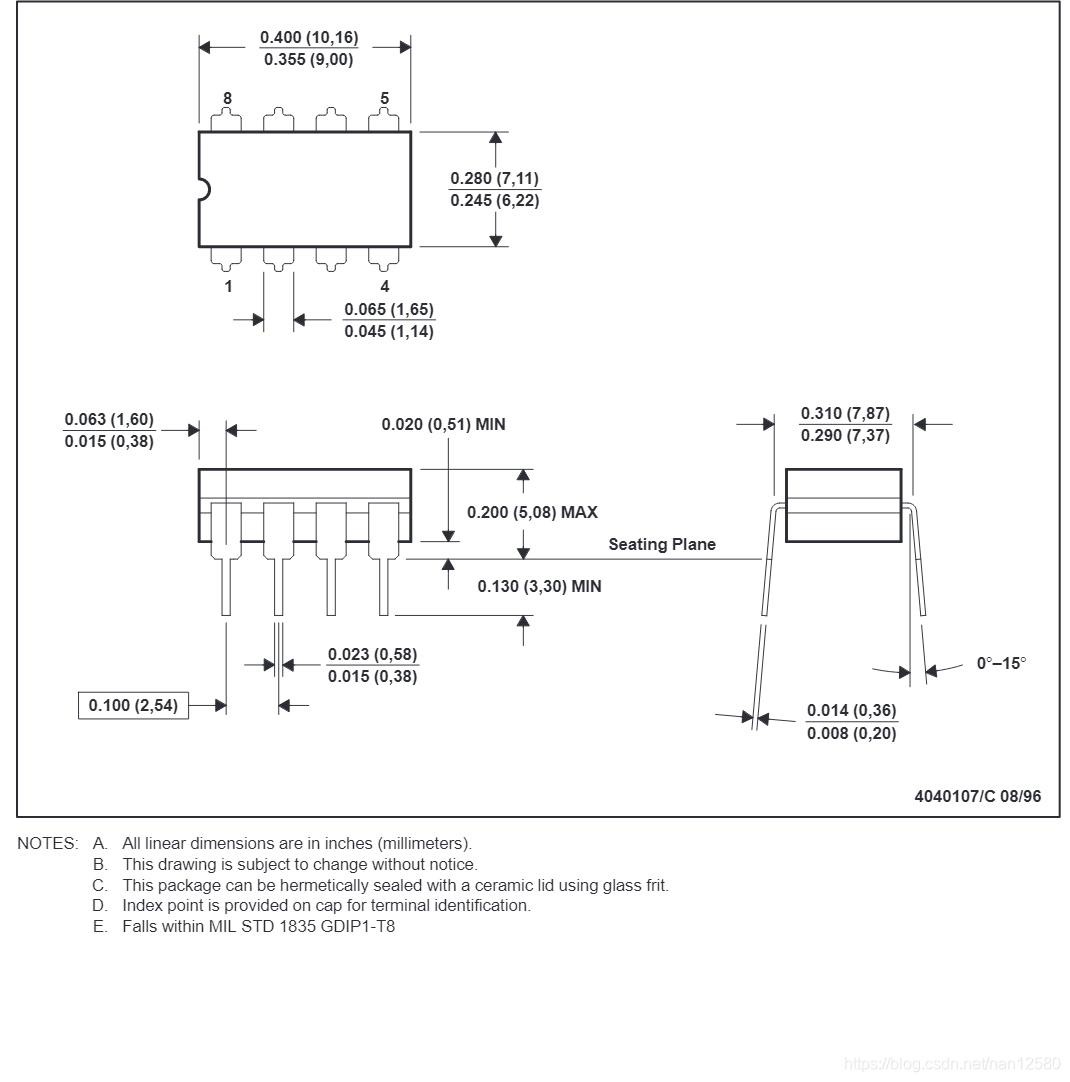

以下尺寸为mm。
在这里插入图片描述

使用元器件向导绘制元器件库，在PCB Library下点击tool->component wizard 12.元器件向导使用步骤，点击NEXT 封装类型选择DIP,尺寸选择mm. 根据芯片数据手册修改以下数值，可适当增大引脚间距默认引脚数量封装命名（均是DIP封装这里我没有改）配置完成，点击finish
PCB封装
原理图与PCB库的映射，绘制完PCB后，保存并返回原理图界面。选择绘制好的封装（DIP8）点击OK 配置完成点击OK 配置完成，右下角会显示PCB库的封装。
编译生成库，配置完成后保存完整工程，之后在工程上右键选择compile integrated 。。。。。。使用自建库绘制原理图，选择我们自建库，绘制原理图，原理图，PCB均映射成功。以下元器件显示均为步骤10修改部分。自此元器件封装库自建过程已经完成，但是一个元器件库只有一个元器件显得有点浪费，我们还可以在一个元器件库下创建多个原理图映射同一个PCB库，或者一个原理图映射多个PCB库。如，绘制NE555,贴片封装再次进行隐射，之后NE55就有两个封装映射，可根据需要随意更改封装。
新的封装的增加PCB库下右键，tools->component wizard 选择封装类型为SOP，尺寸选择mm。以下创建步骤与之前类同，不同之处在于封装参数不一致，注意根据参数修改。返回原理图界面进行映射，绘制完成记得保存。选择SOP封装进行映射接下来操作与以上DIP封装绘制一致。
再次更新，此时原理图已经有了两个封装，一个DIP,一个SOP封装
同理可以绘制其他DIP8封装的原理图映射到DIP8封装上如LM358，在之前绘制好的原理图库上右键tools->new component 名字更改为我们绘制的LM358，并点击OK，
根据步骤5开始再次操作一番，绘制出LM358原理图。原理图参数修改，按照步骤10修改保存后进行原理图的映射，如若改芯片也有SOP8封装同理可以映射上DIP与SOP8封装。
检验，此时自建库中新出现了LM358 原理图显示如下。（感觉和别的库一样有木有）自建库的过程简单容易上手，在很多时候没有合适的元器件库的时候自己绘制不失为一个很好的方法，原理图的创建可以存在多个，一个原理图映射多个PCB库，或者多个原理图映射同一个PCB，且元器件的原理图引脚顺序并不一定需要根据顺序来标注，如以上的1，2，3，4，5，6，7，8；也可以为，5，4，6，8，7，2，1，3等；只需要保证PCB库正确，且原理图与PCB库的对应序号引脚映射正确即可，如原理图的1号引脚与PCB的1号引脚是一一对应映射关系，2号无法和1号映射上也无法和3号或者其他引脚映射上，只能与相对应的2号对应上
