Altium Designer如何添加元件库？详细步骤教程

同学好，我是一名单片机工程师

岁月哥是单片机专业，需要代画：proteus仿真图，单片机程序代写， altium   designer原理图，PCB图的同学，请联系徵信：nianhua238

   这节课我们来讲解一下：altium designer怎么添加元件库.

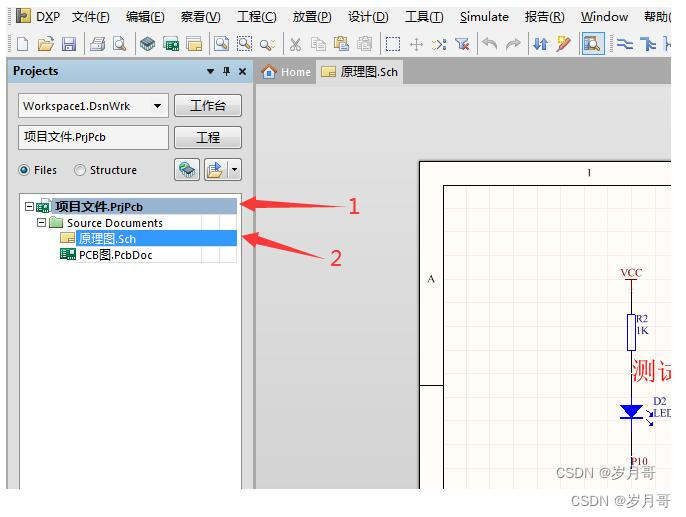

   1 我们首先用AD软件打开 项目  文件

2 然后双击打开sch的 原理图  文件

.

   .

   .

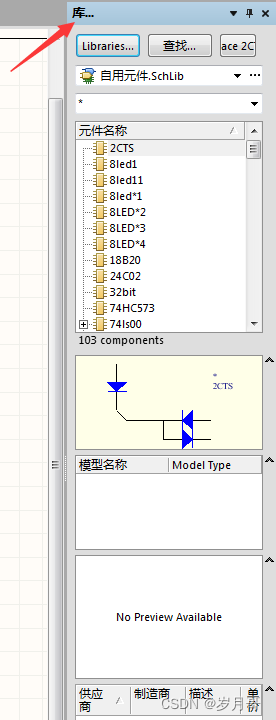

想要添加元件库的话，我们点一下软件右上角的库，它会弹出列表窗口的

.

   .


   .

   .

   .

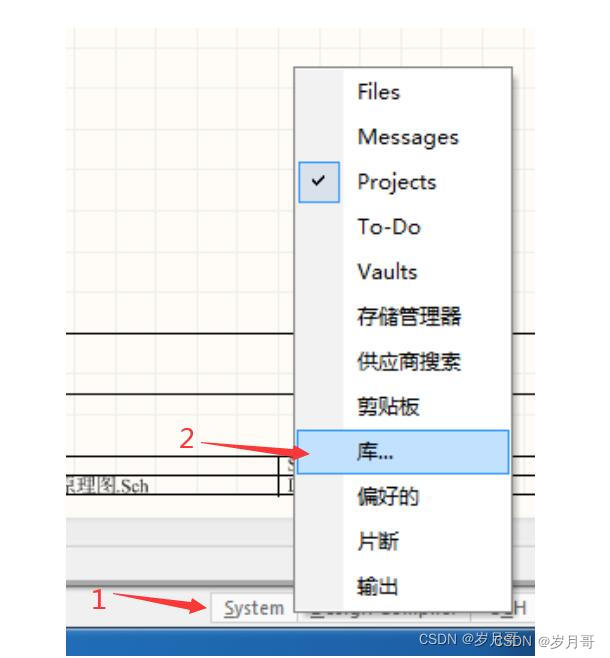

   如果在右上角没有看到有库的字样，点击软件右下方的 system  ，再点库，也可以打开库列表的

   .

   .

.

   .

   .

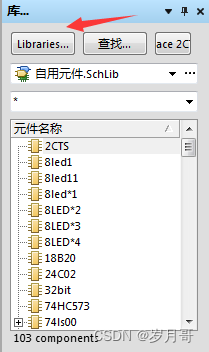

   如果没有库在窗口列表，我们点libraries

   .

   .


   .

   .

   .

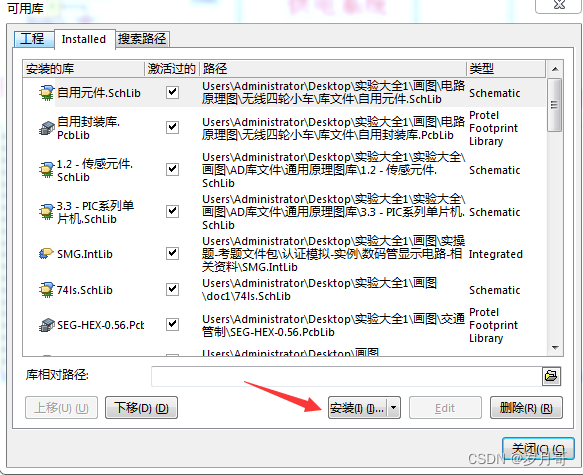

   弹出窗口后，点安装

   .

   .

.

   .

   .

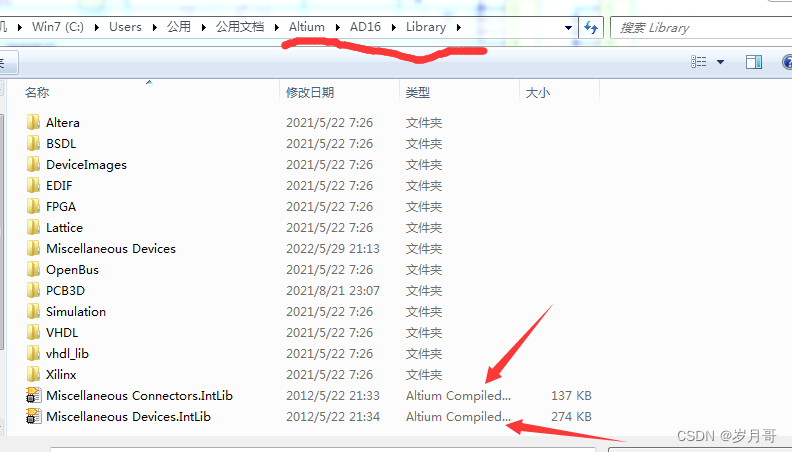

   我们按照下面顺序：altium，AD，打开 library  文件夹

   路径就是，你软件安装在哪个位置，然后找到：library，就可以了。

   library中文 翻译  就是：库的意思。

   .

   .

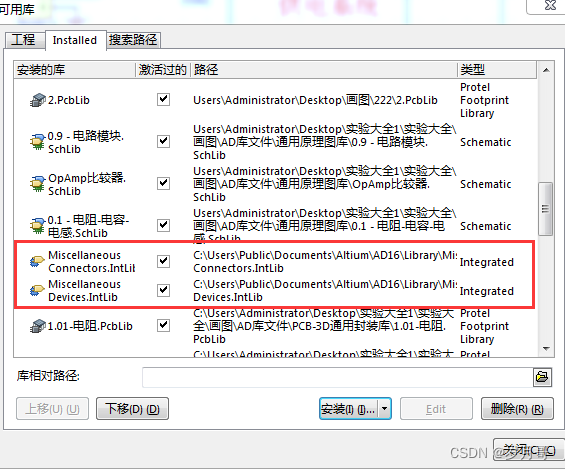

   再双击打开： miscellaneous   connectors（各种各样的连接器），miscellaneous devices（各种各样的器件，两个文件

   .

   .

   .

   .

   它们就会添加进来列表中了。

   .

   .


   .

   .

   .

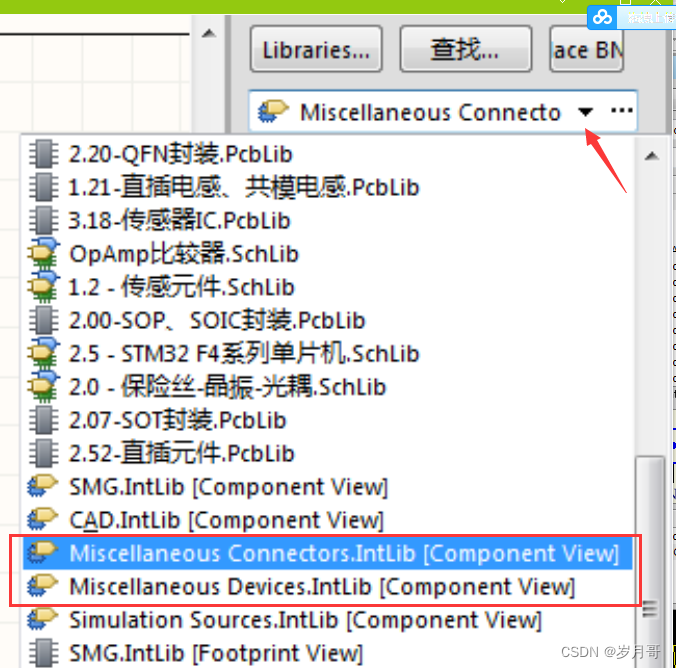

   我们返回原理图界面，点库里面的，下拉三角形标记，就会看到有两个库选择了

   .

   .


   .

   .

   .

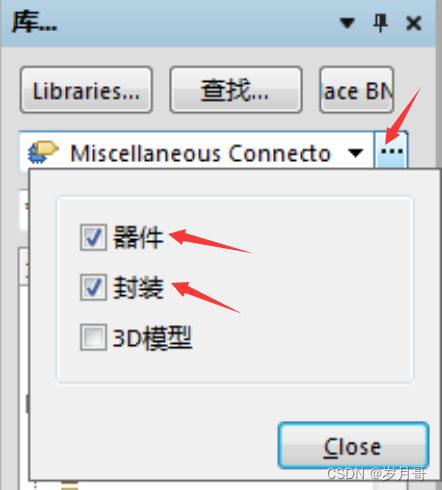

   如果在库里面，没有看到器件，我们点右边三点，把器件和封装勾上就可以了。

   .

   .

   altium designer添加元件库，就是这么简单

.
