Altium Designer 15(AD15)新建元件库教程

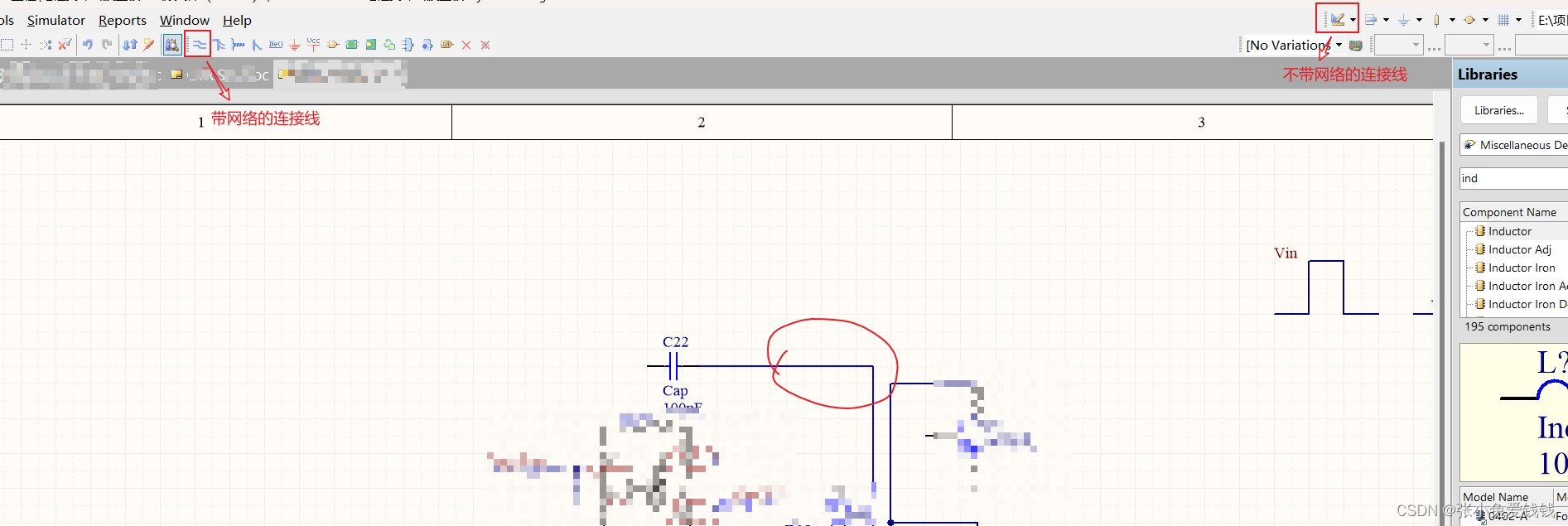

1. 连接线

在这里插入图片描述

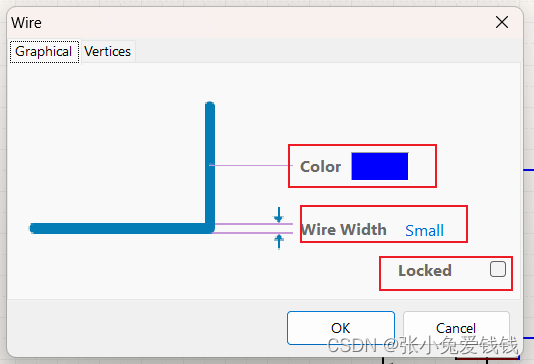

1.1 设置连接线的默认颜色,宽度:点击图标 --》按Tab键

在这里插入图片描述

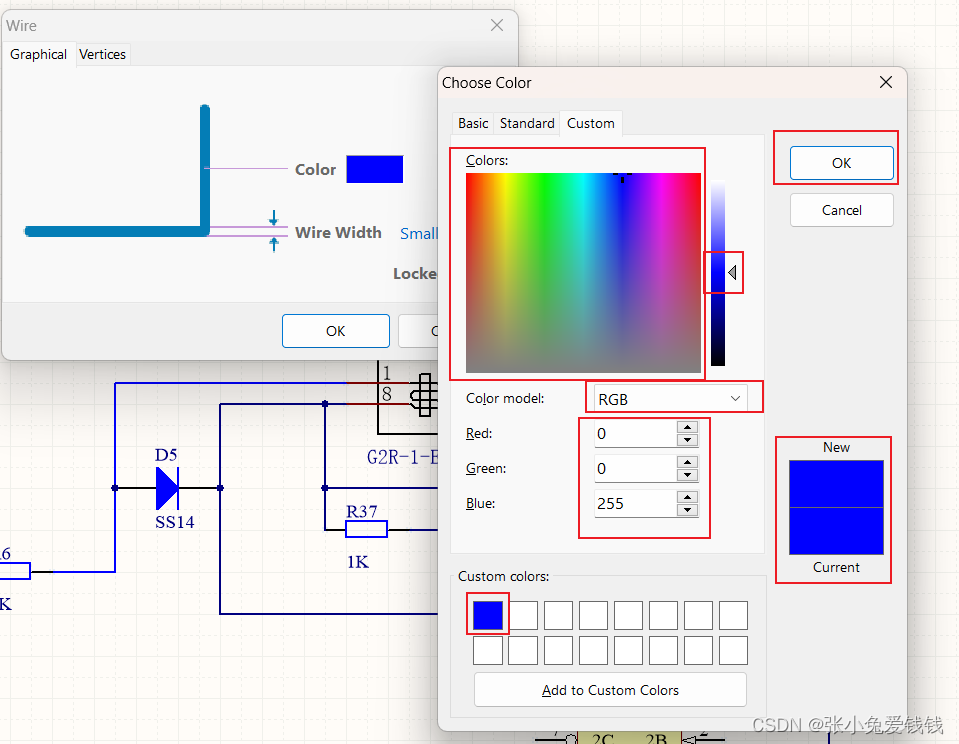

1.2 默认使用蓝色,通用

在这里插入图片描述

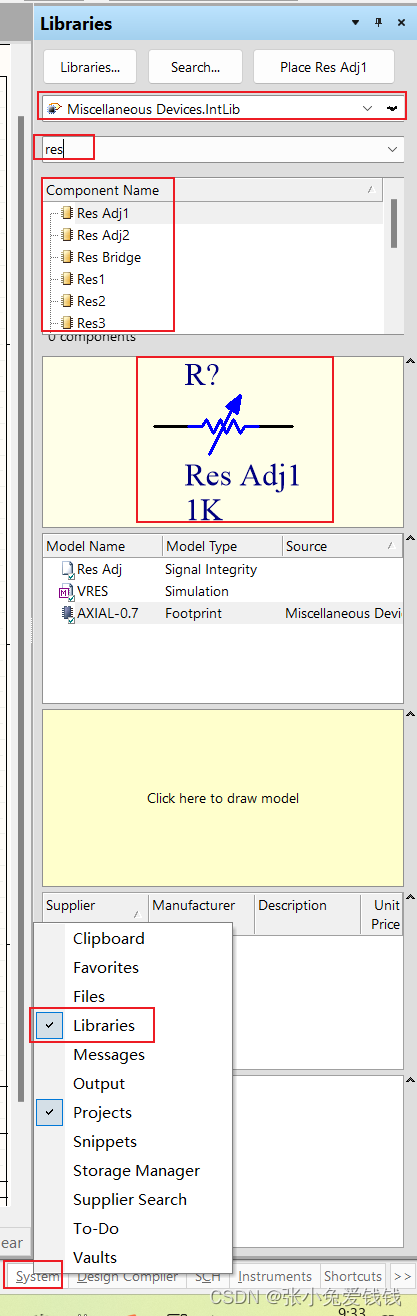

2. 调出来元件库,然后按照元件的英文名字搜元件,拖到左边画图区域就可以了

在这里插入图片描述

3. 自己画一个元器件,自定义元器件

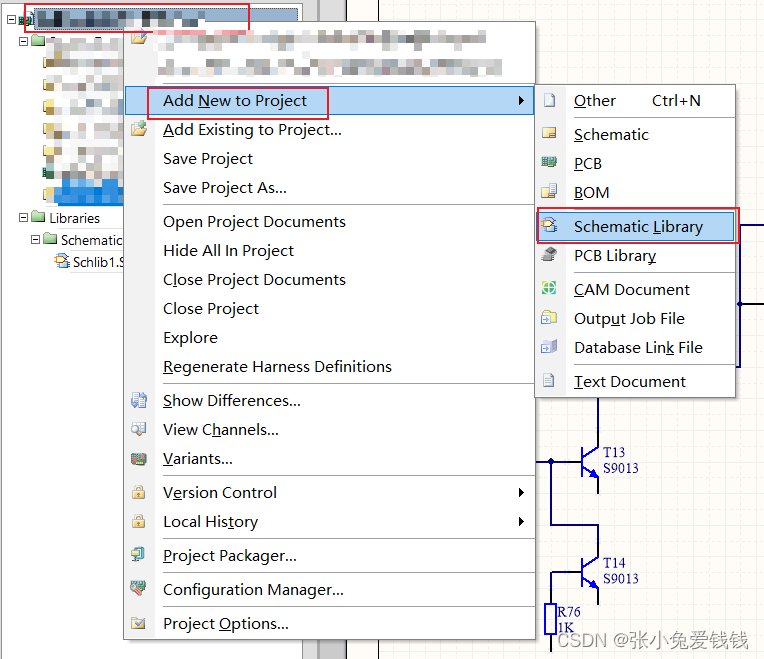

3.1 新建一个自己元件库:右键工程

在这里插入图片描述

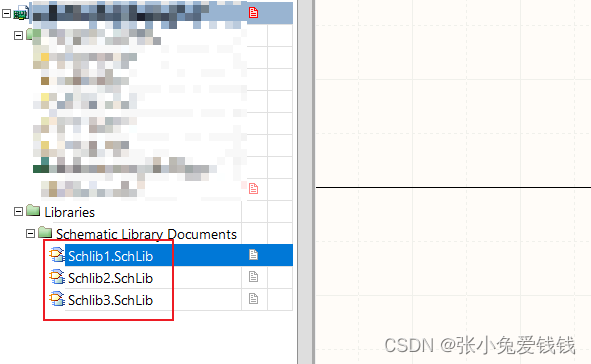

3.2 新建的元件库默认名称

在这里插入图片描述

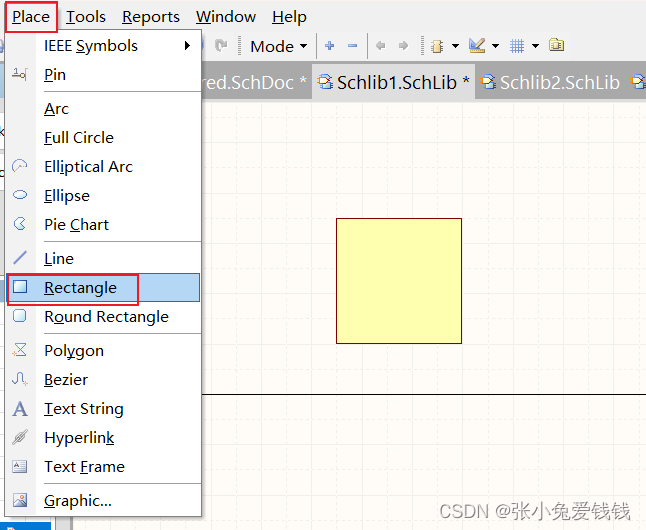

3.3 先画一个矩形

在这里插入图片描述

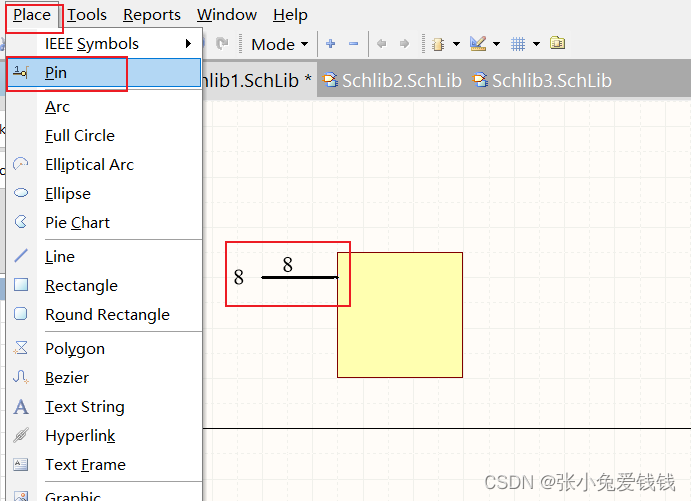

3.2 画引脚,按空格可旋转

在这里插入图片描述

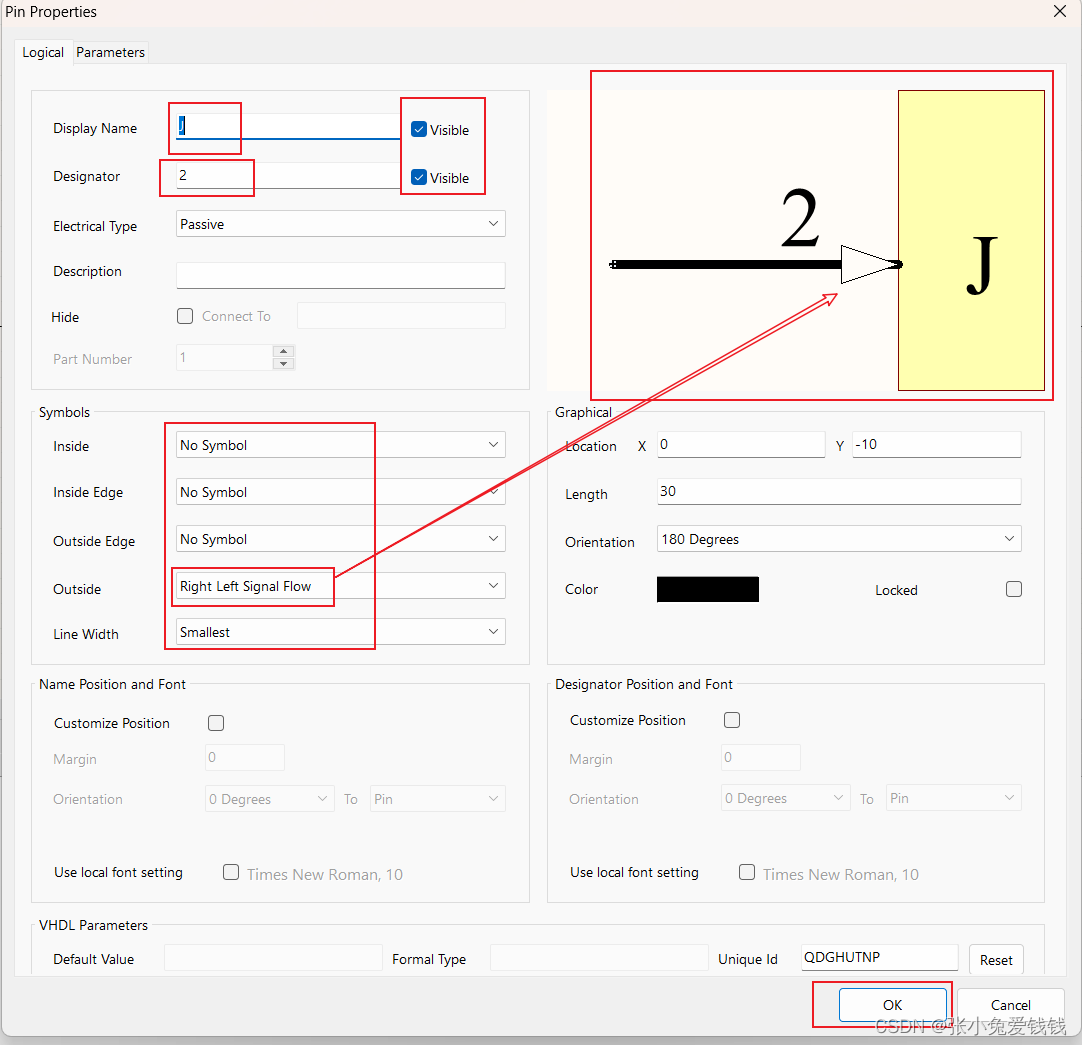

3.3 双击引脚,设置引脚属性

在这里插入图片描述

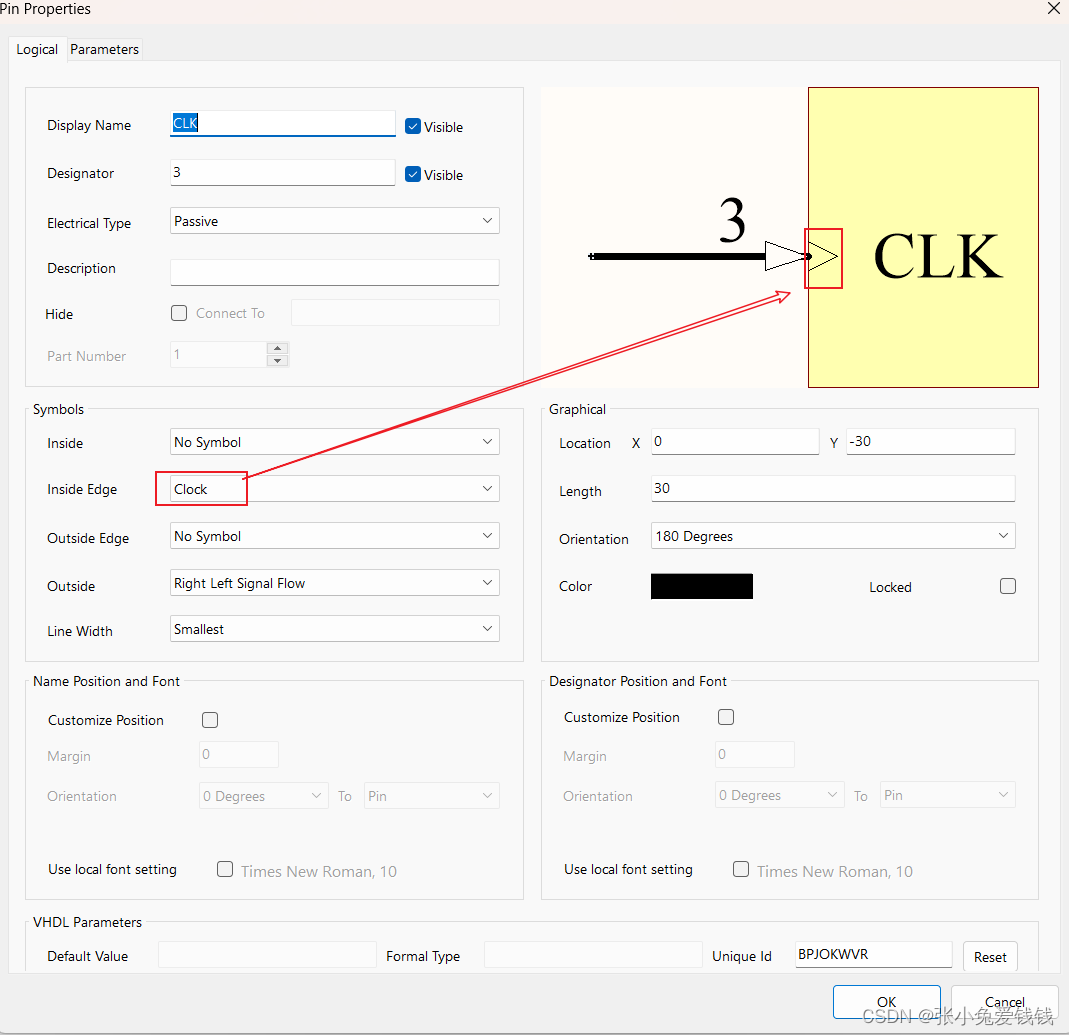

3.4 CLK时钟属性,这个引脚是用做时钟输入或输出

在这里插入图片描述

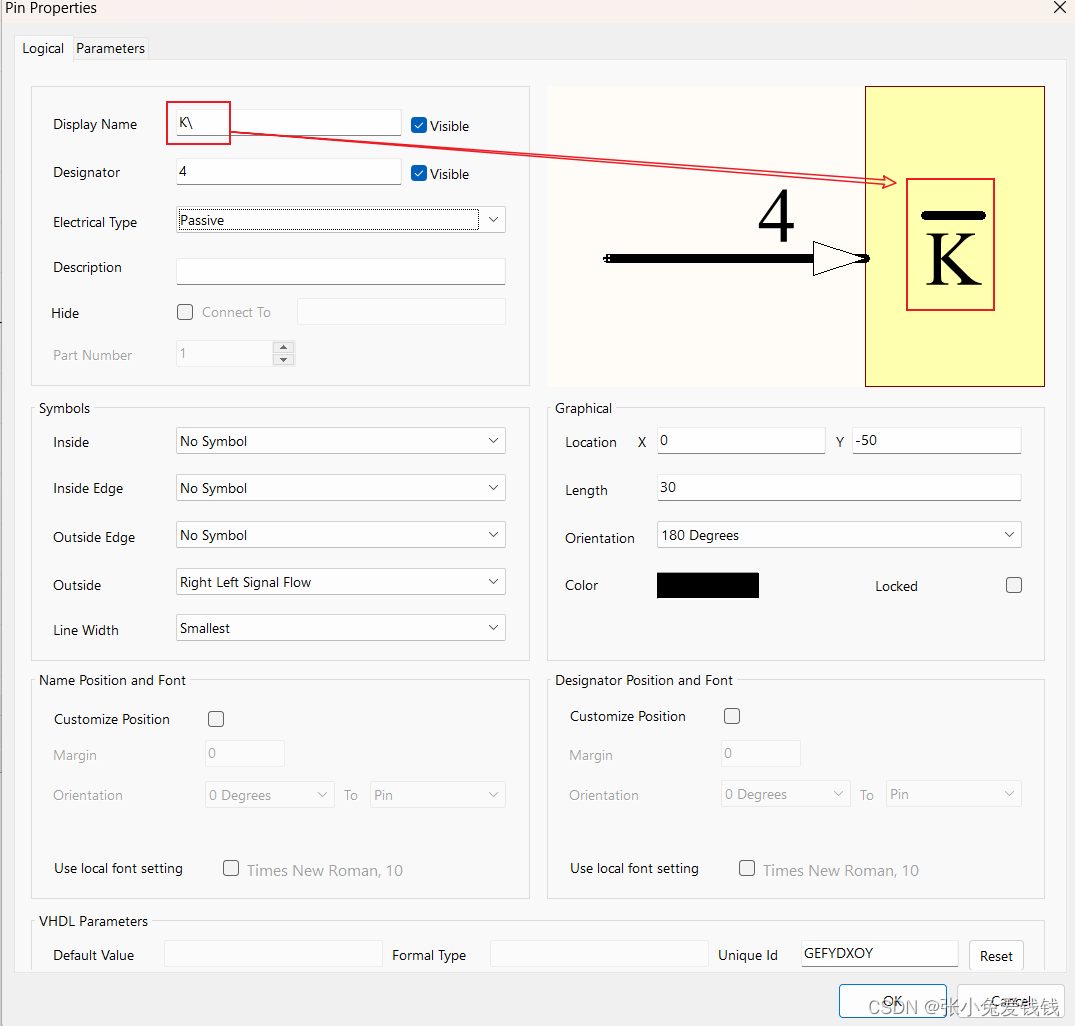

3.5 K捺 (K)可以画上面的一横,表示K取反 (~K),K = 1, 则 ~K = 0

在这里插入图片描述

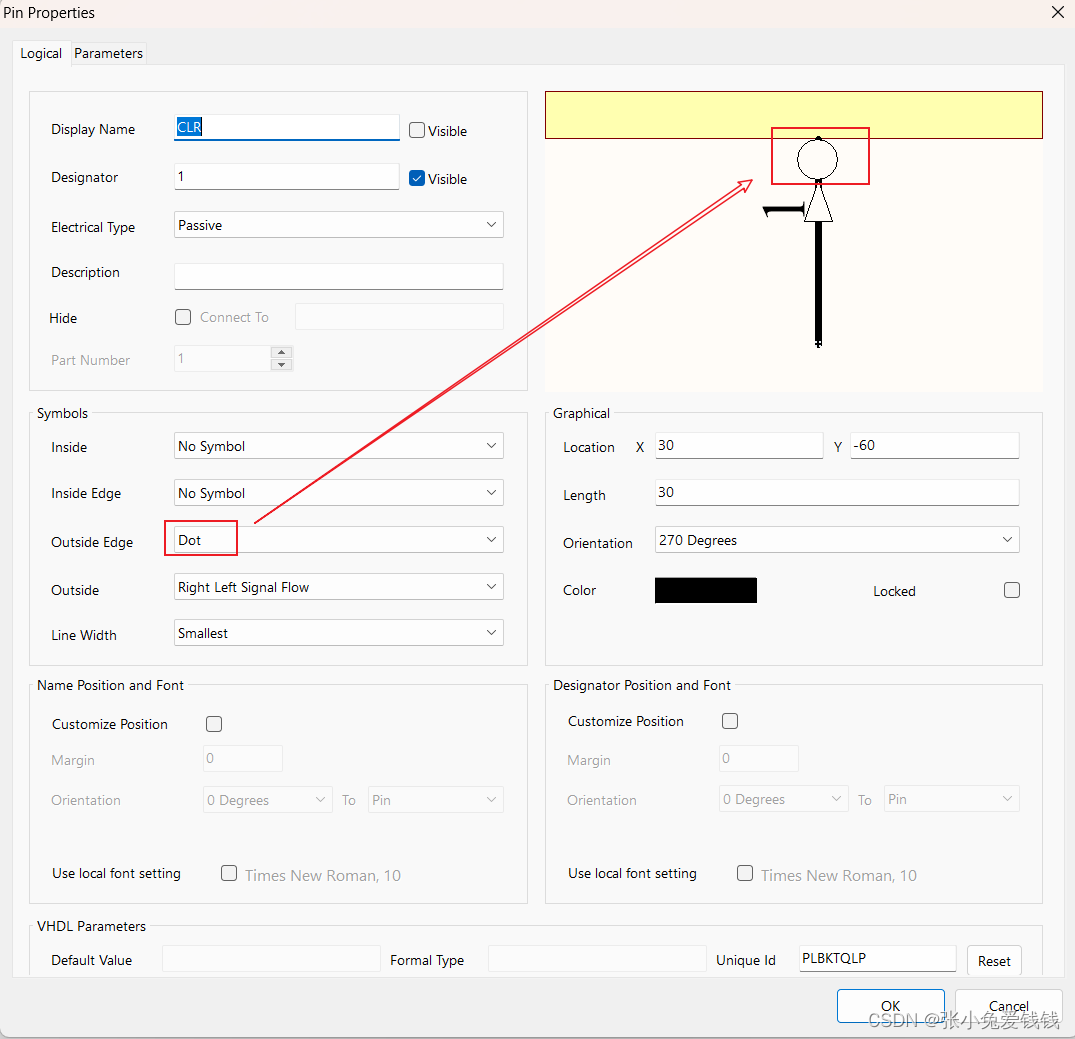

3.6 非

在这里插入图片描述

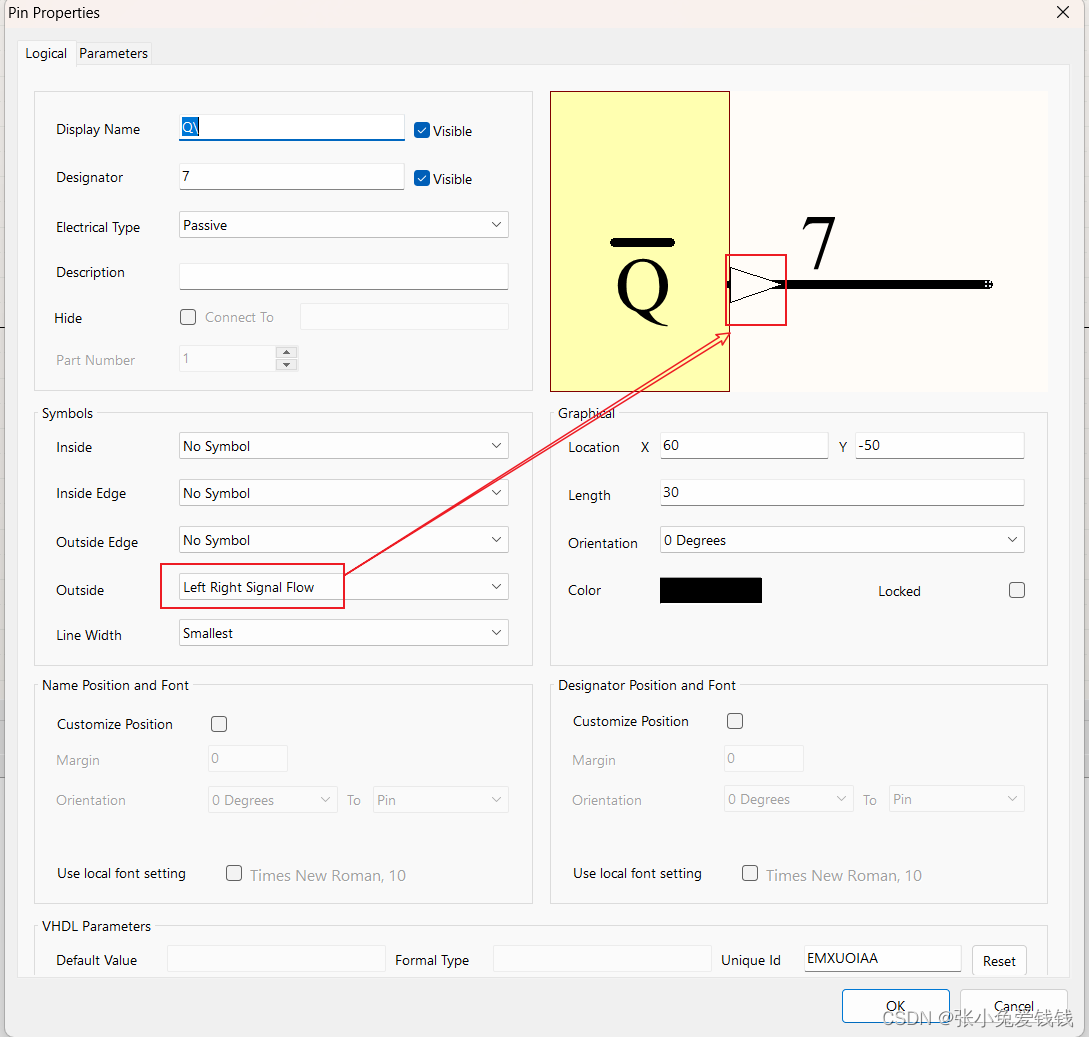

3.7 信号流向,左流向右

在这里插入图片描述

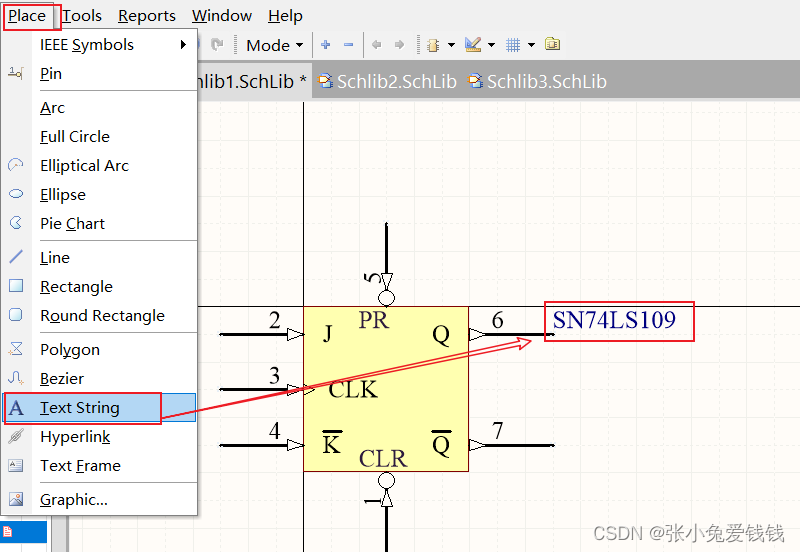

3.8 写字,放置文本

在这里插入图片描述

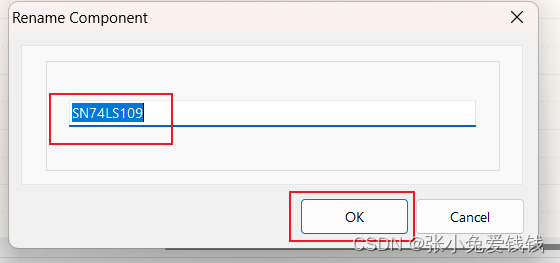

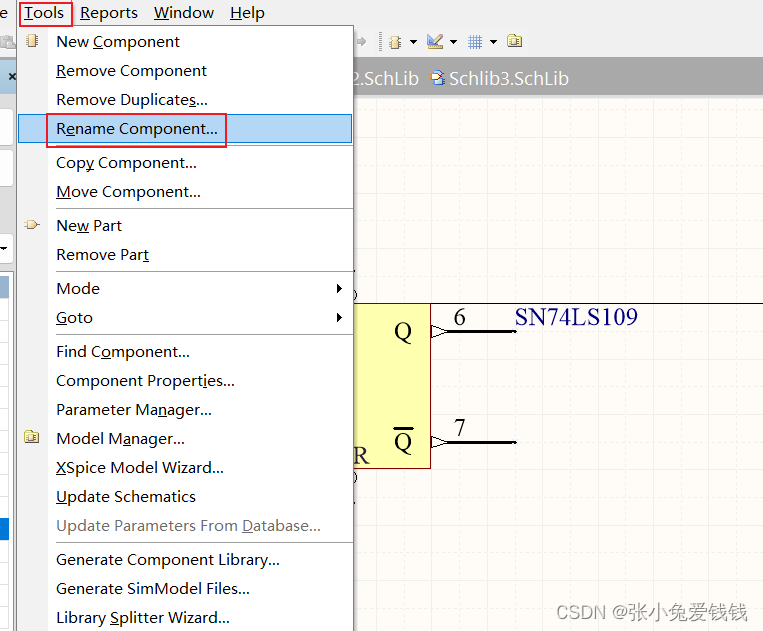

3.9 重命名元件

在这里插入图片描述

3.10 重命名

在这里插入图片描述

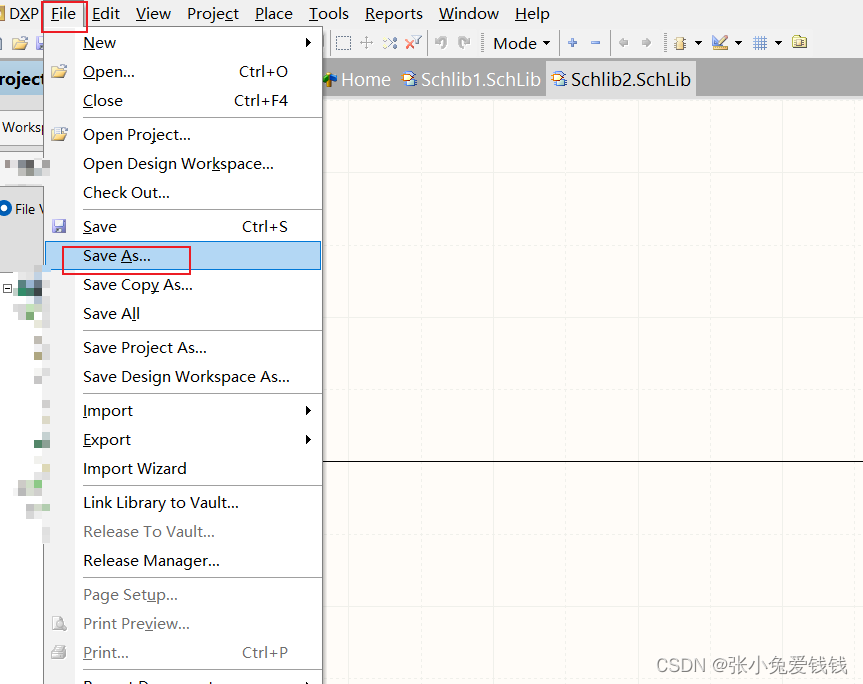

3.11 保存元件库,或另存为

在这里插入图片描述

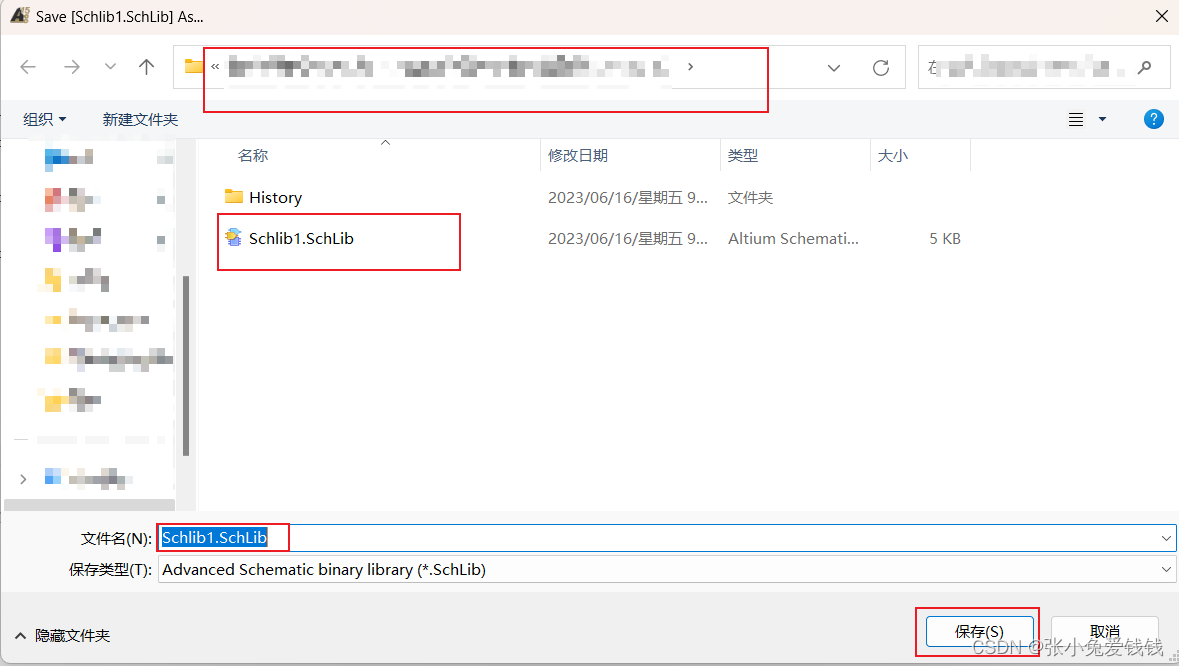

3.12 自己选择保存的位置

在这里插入图片描述

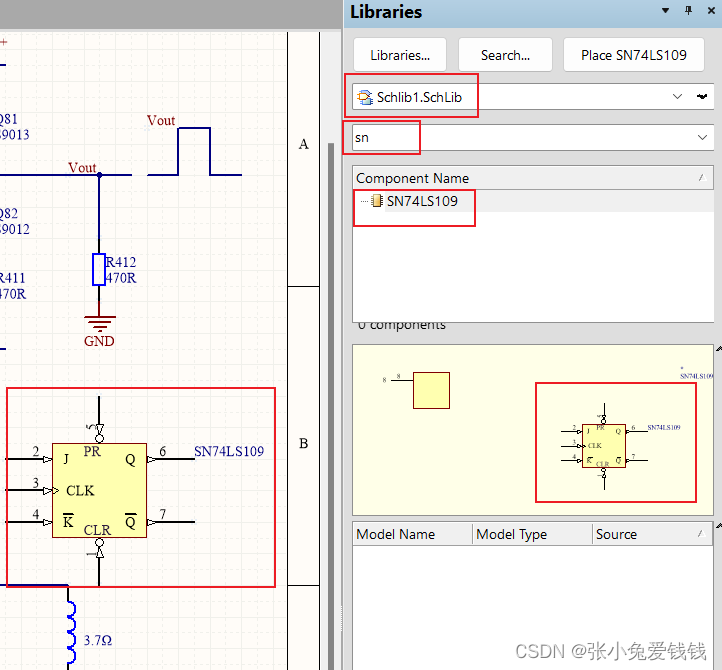

4. 在原理图画板中调用自己画的元件,拖过来即可在这里插入图片描述

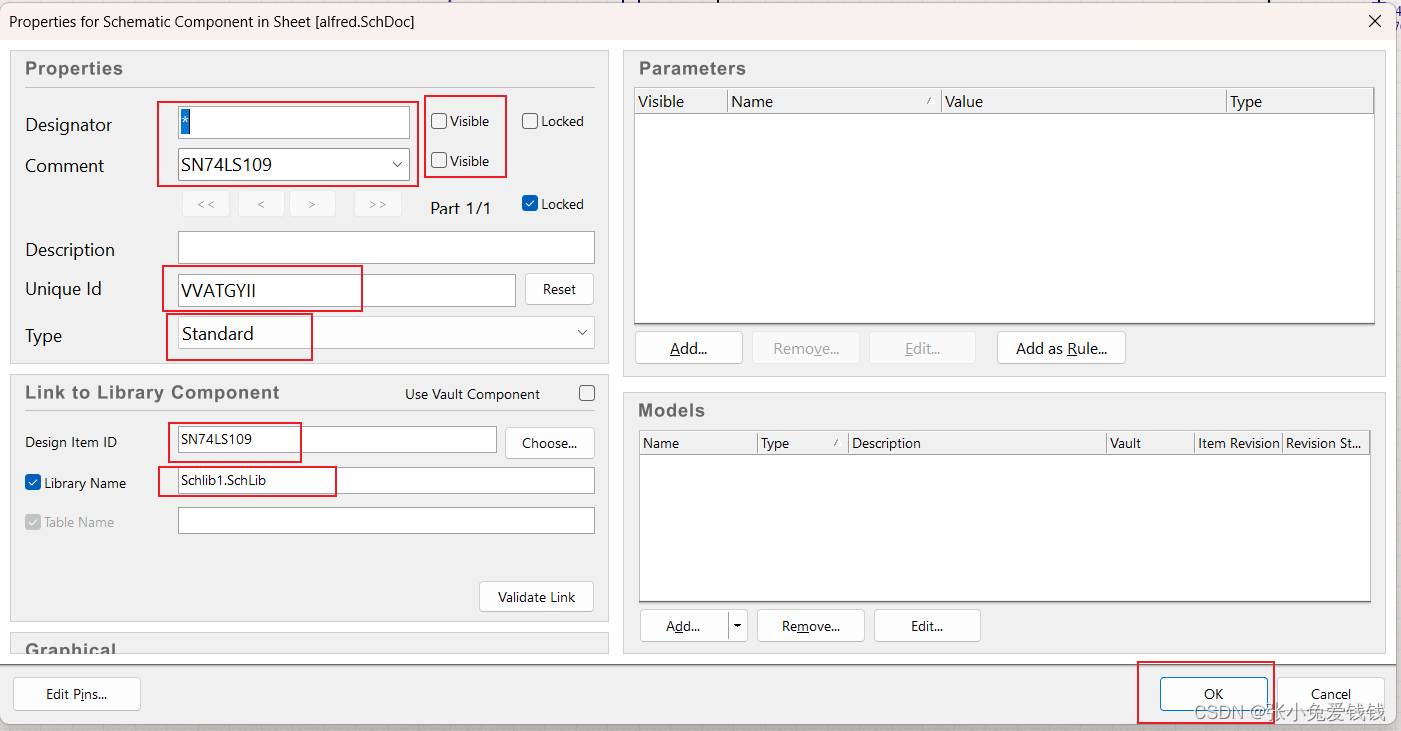

5. 双击修改属性

在这里插入图片描述
