从Altium Designer PCB图中导出元件封装库教程

在使用Altium Designer时,有时需要对PCB图器件尺寸修改,此时就需要我们获取PCB元件封装库,然后对封装库进行修改了,下面以Altium Designer软件为例说明如何从PCB图中导出封装库!

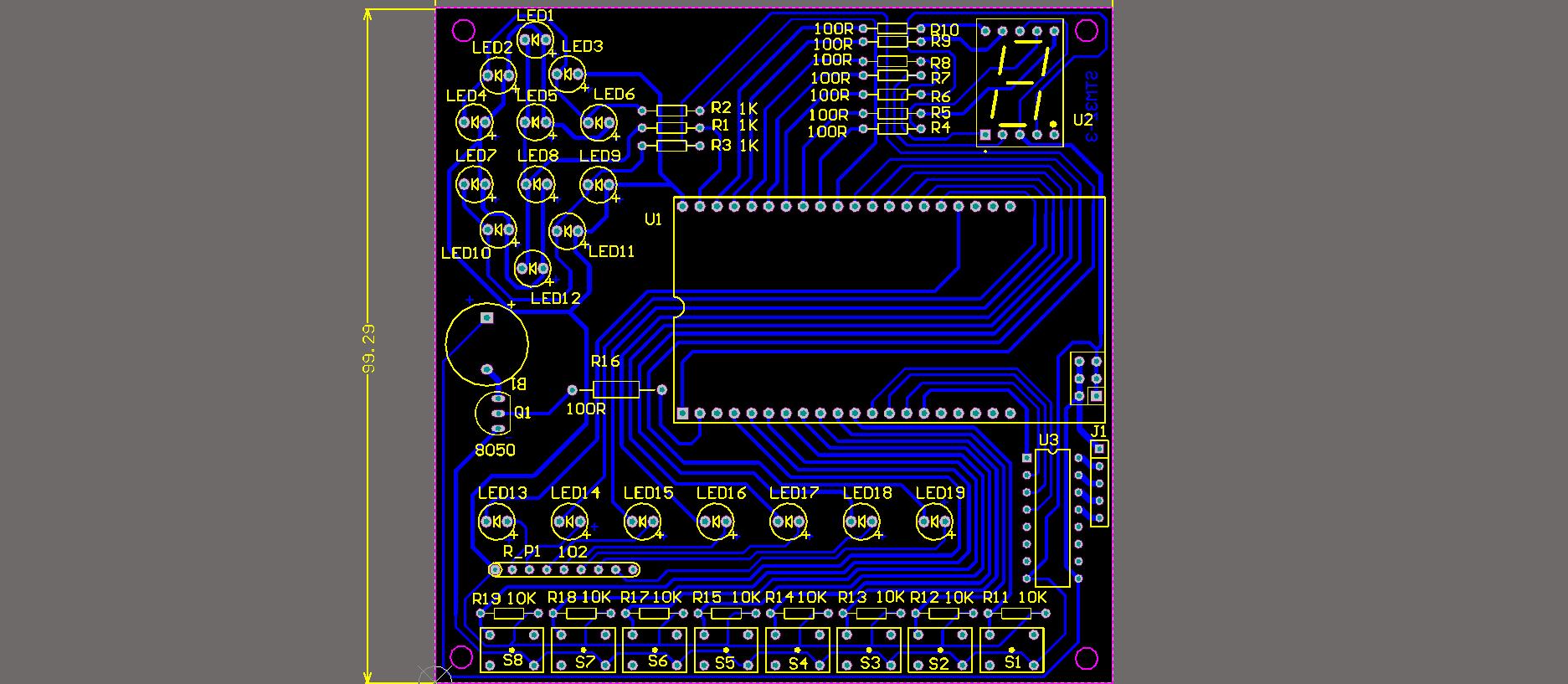

步骤1、先打开Altium Designer软件,然后再打开自己的想要导出封装库的PCB文件。下图是准备好一个PCB文件。如下图所示:

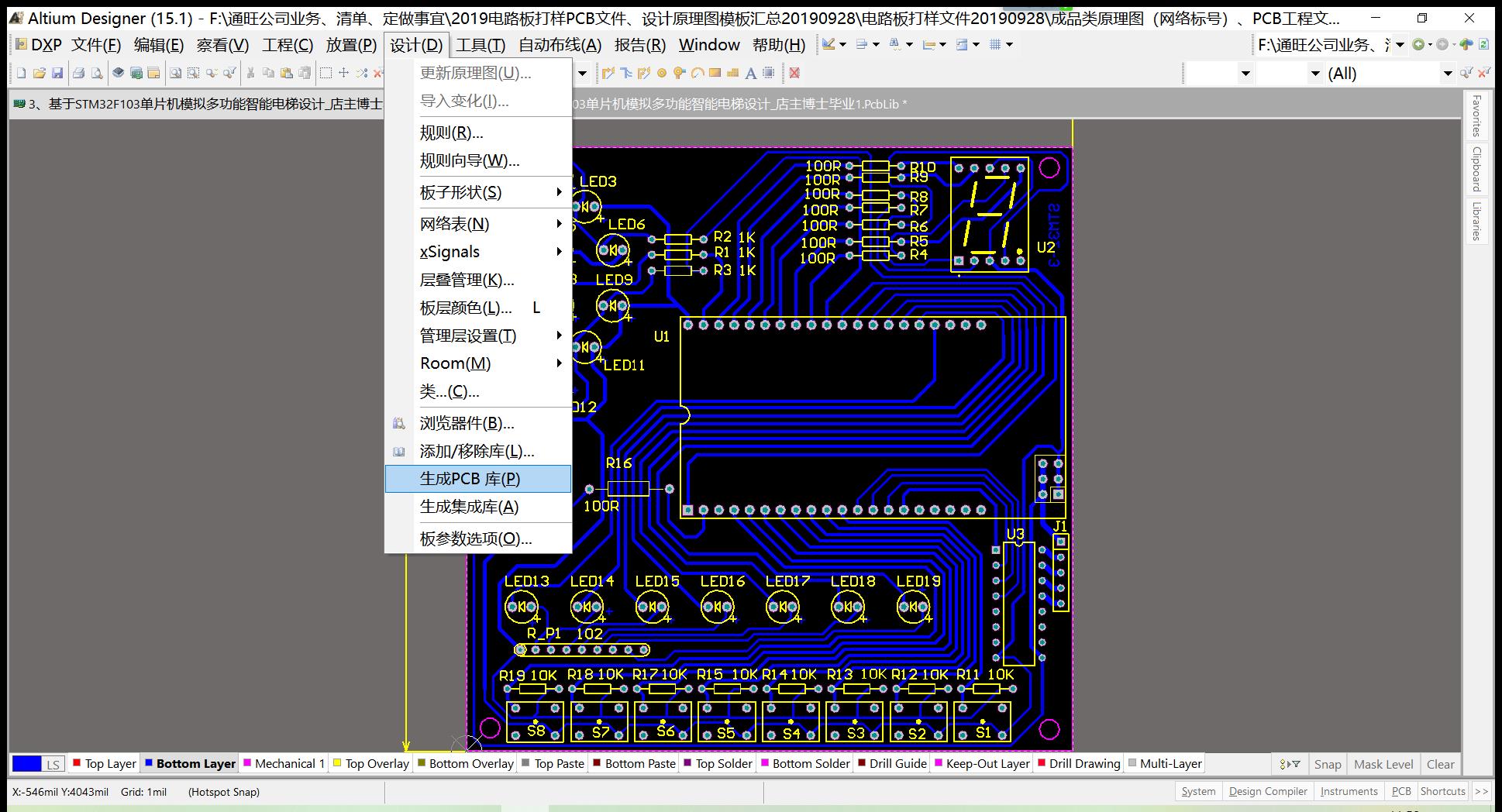

步骤2、选择菜单 设计(D)—生成PCB库(P)。  这个功能就是一键生成PCB库源文件,就是从已有的PCB文件中导出各元件的PCB封装库。

点击后就可以看见封装库的生成过程了。

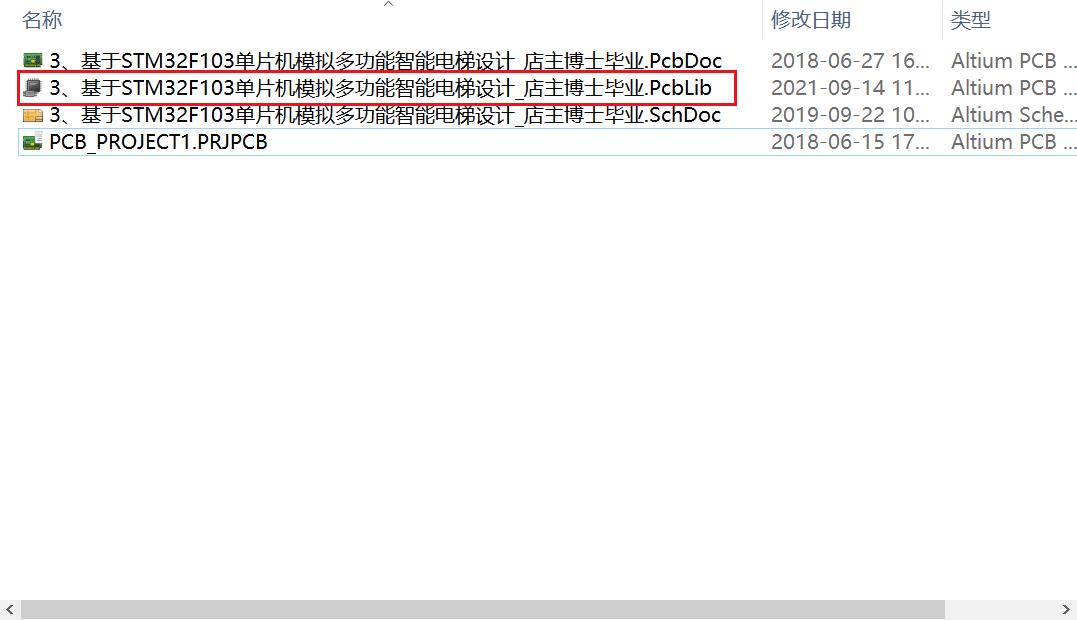

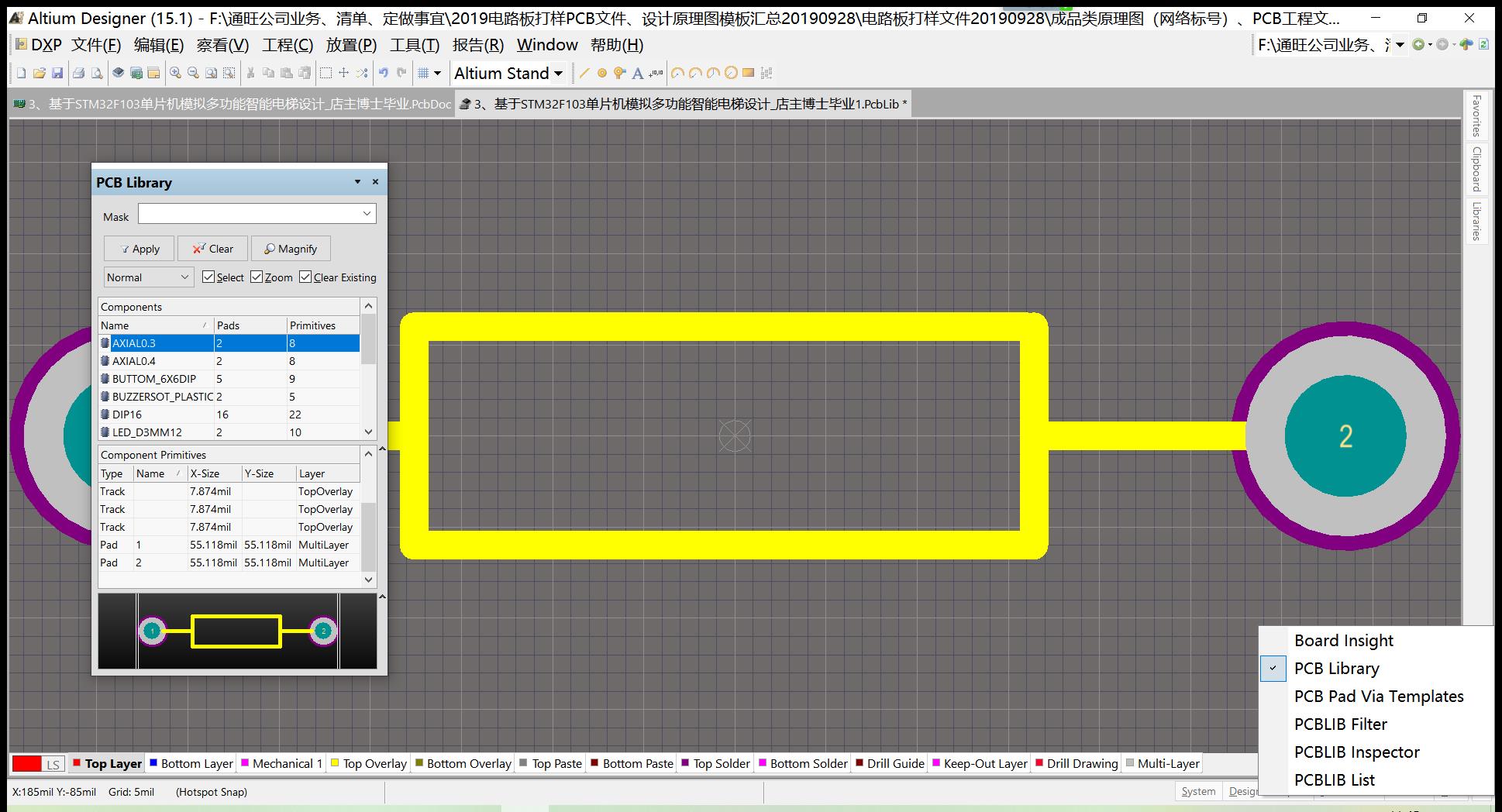

步骤3、封装库导出后可以在PCB图所在文件夹找到生成的一个和PCB文件名字一致的封装库文件如下图;然后切换下面的视图到PCB Library。(注意:如果左下角没有PCB Library,则点击右下角的PCB,再选中PCB Library,如下图)

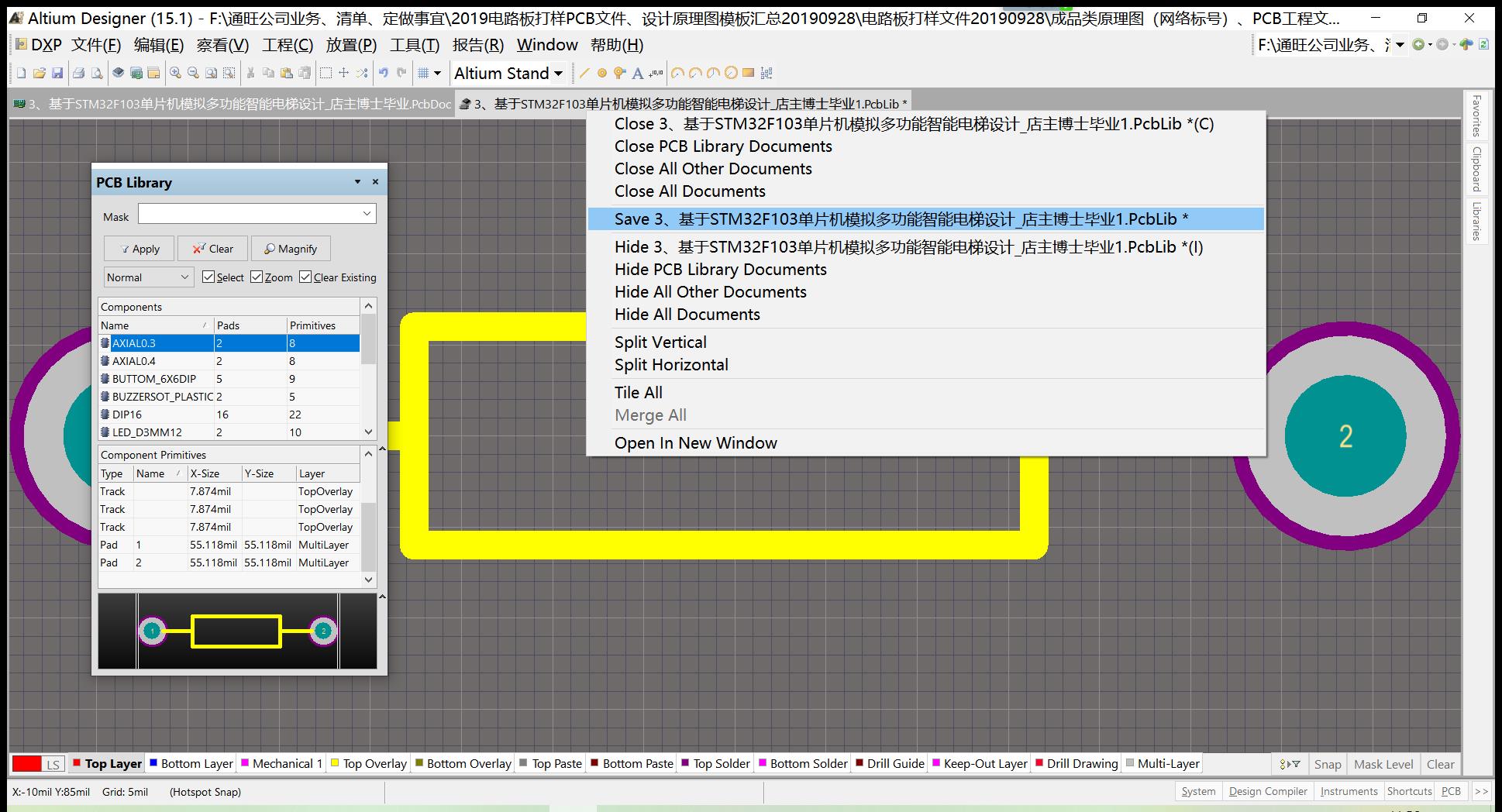

步骤4、回到软件右击这个封装库,选择Save保存这个封装库,放到你需要放的地方。

这样一个封装库就生成好了。以后想用这里的封装时,导入这个封装库就OK。
