Altium Designer添加原理图库和PCB封装库的方法

前言

PCB板的设计是每一位硬件工程师必备的技能，并且绝大多数的新手玩家都是从altium designer开始自己的第一块电路板的设计。PCB设计主要分为两大部分：原理图设计和PCB设计。在设计的过程中直接调用原理图库和 PCB封装 库将会极大的提高我们的设计效率。

一、常用 元器件 的添加

对于电路设计中常用到的元器件我们将其整理分类之后添加到 altium designer 中后可直接调用。

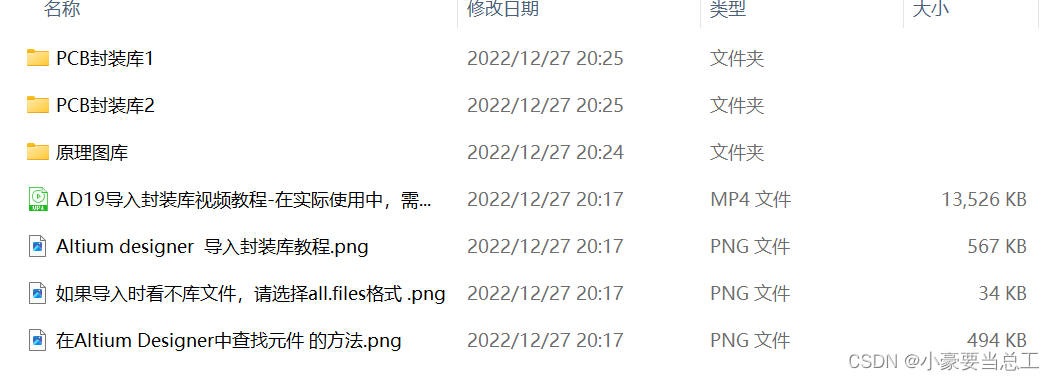

1. 首先点击复制下面网址下载我们的库文件，里面整理了许多我们常用的元件库和PCB库。下载完成后解压保存。

       链接: https://pan.baidu.com/s/1MceDtzMKyrNCEomH5t3Rfw

        提取码：q3a4

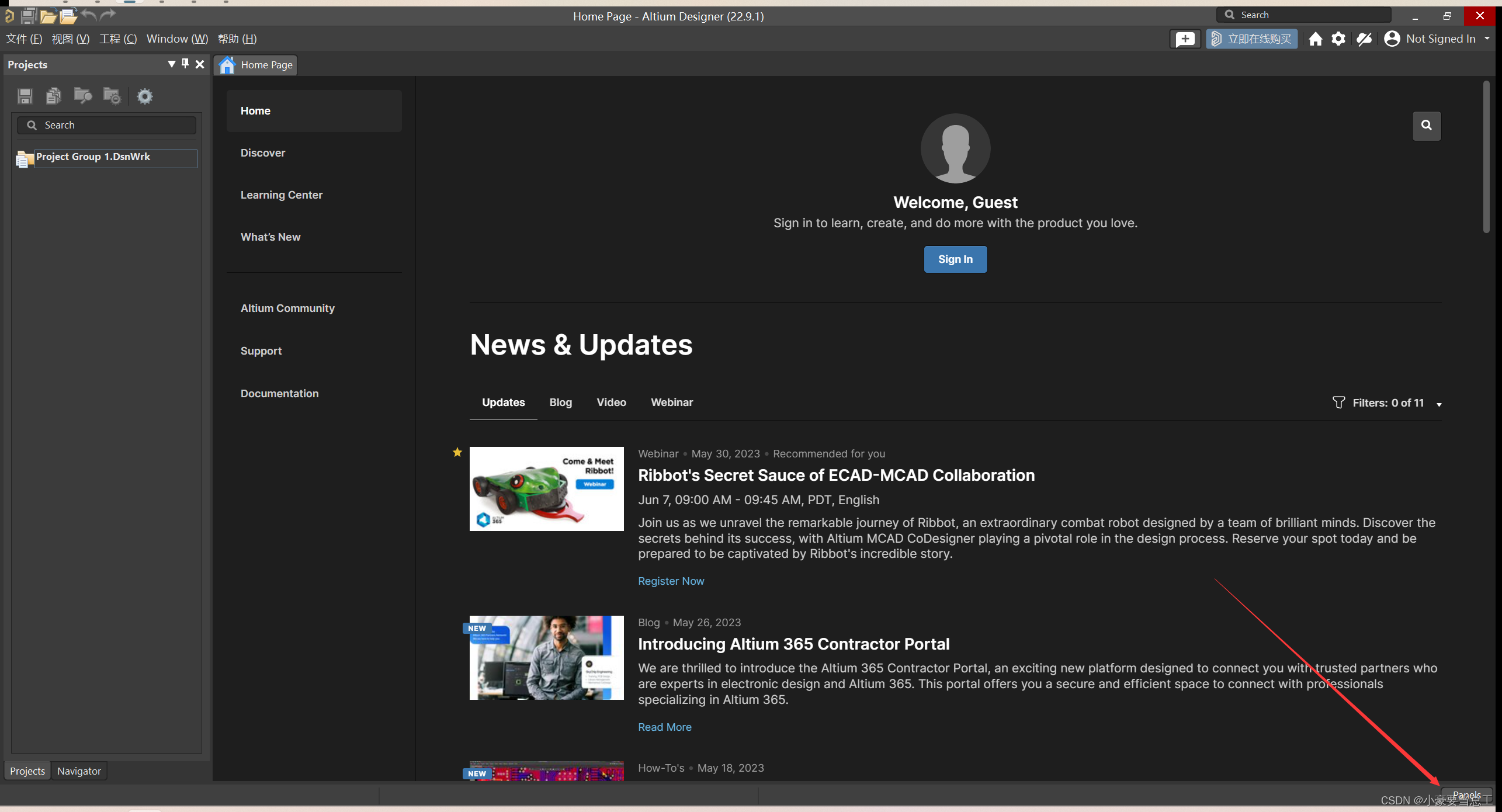

1. 打开我们的altium designer软件，在软件的右下角点击，将Components选中。

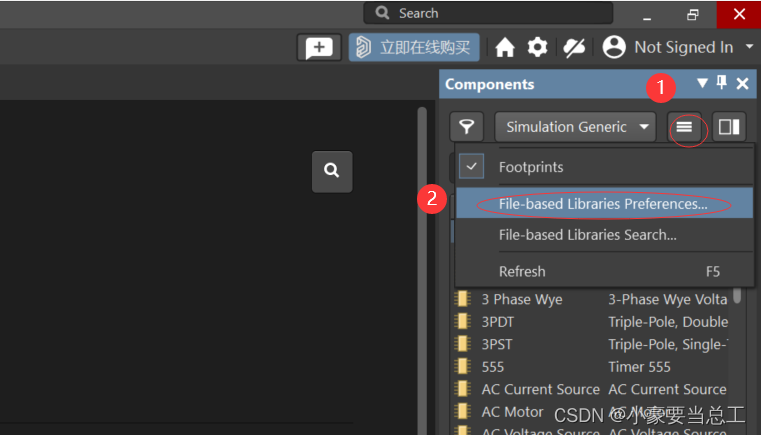

2. 如下图，在Components窗口点击File-based Libraries Preferences…

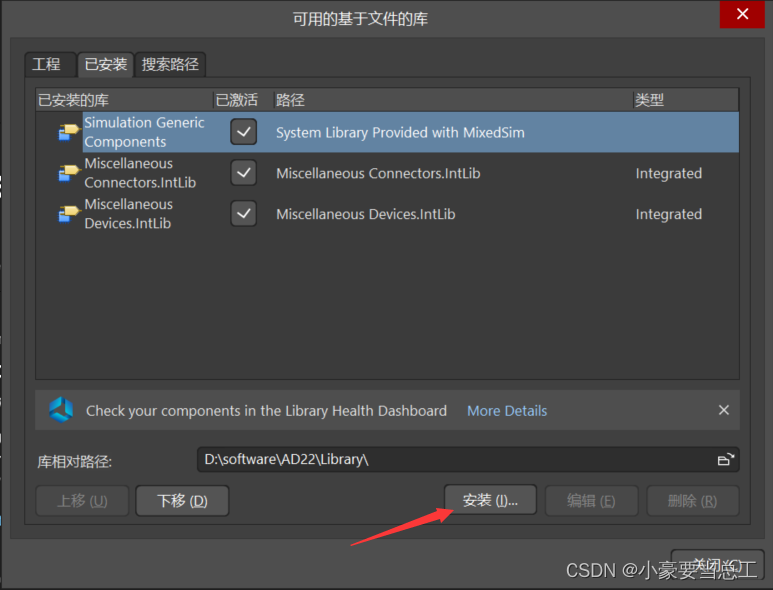

3. 在库文件窗口中点击安装

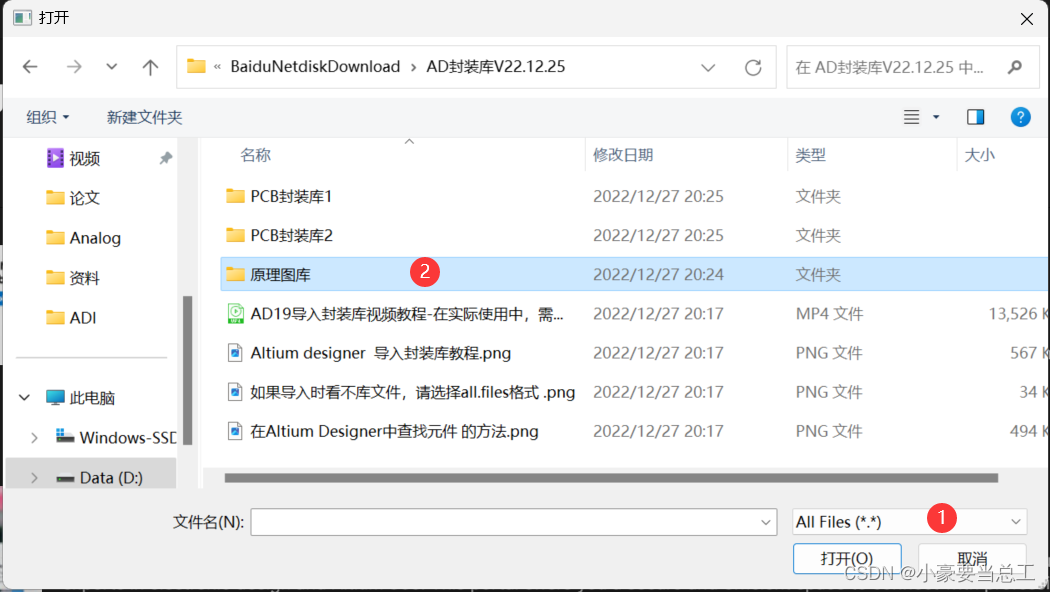

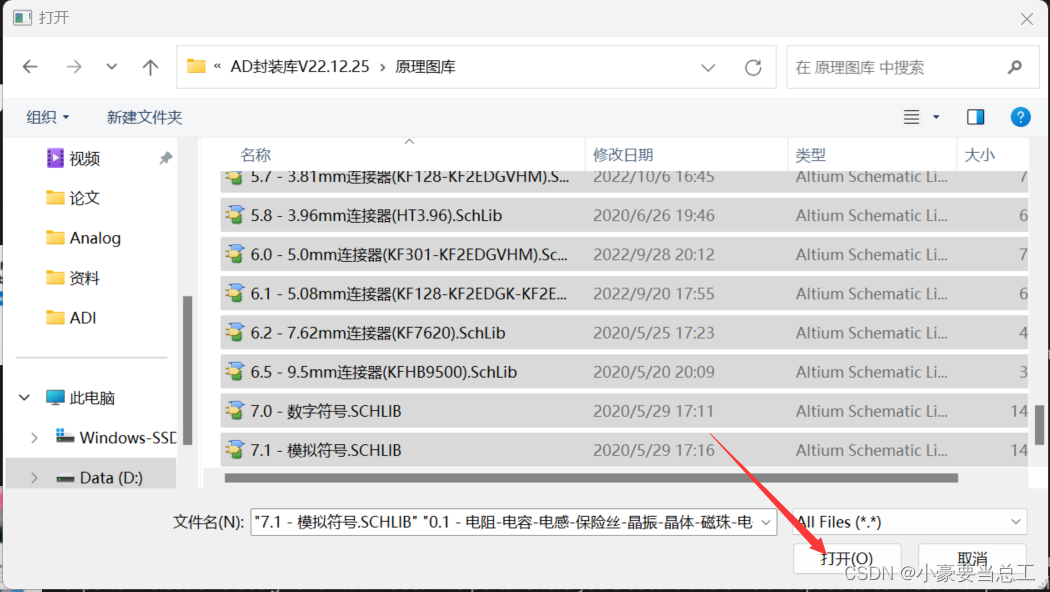

4. 打开我们之前解压的文件夹，文件类型选择All Files，打开原理图库，选中所有库文件，点击打开

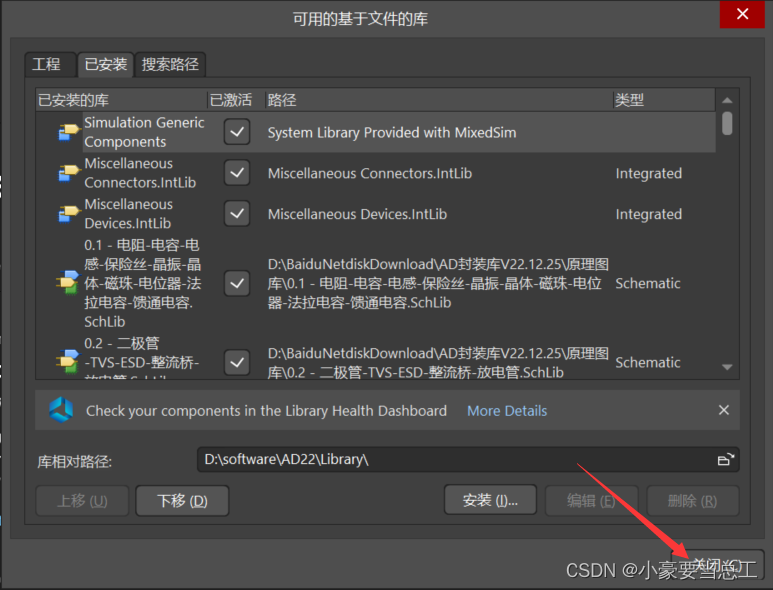

5. 重复步骤4和5将PCB封装库1和2安装完成，关闭窗口。

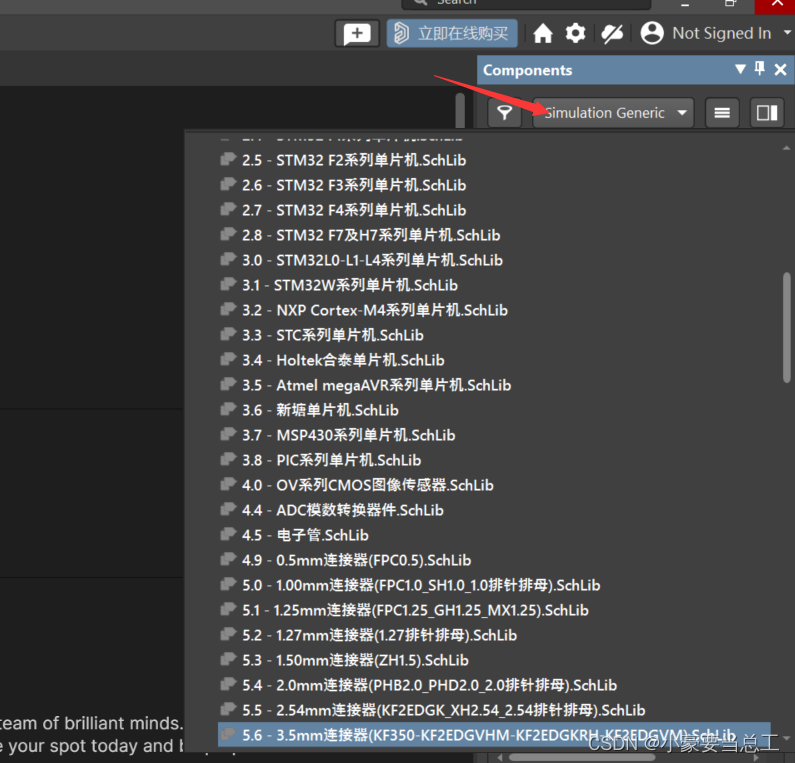

6. 如图下拉，可根据分类选择调用原理图库和PCB封装库。

二、非常用元器件的添加

在PCB的设计中我们会用到很多不常用的器件，而这些器件并不在我们上面安装的库文件中。对于简单的器件我们可以选择自己手动绘制，但复杂的器件，特别是 引脚 多的器件自己绘制会消耗大量的时间，并且很容易出现错误。下面以AD9253BCPZ-105芯片为例，如何下载并安装特殊器件的原理图和封装。

1. 首先进入网址：https://www.altium.com.cn/octopart搜索我们需要的芯片型号。
2. 确定是我们需要的芯片信号，点击CAD Models
3. 点击CAD Models，我们可以看到一个或多个不同来源，选择其中一个点击Download。这里我们以SnapEDA为例。
4. 进入网页后简单注册并登录，点击下载，选择Altium。下载之前一定要核对型号及原理图、封装是否正确。
5. 下载完成后解压完成，使用altium designer打开库文件。
6. 这里可以选择第二个将库文件安装到电脑，和前面讲的常用原件库一样安装后直接调用即可。也可以选择第一个，打开库文件后直接将拖入工程即可。
