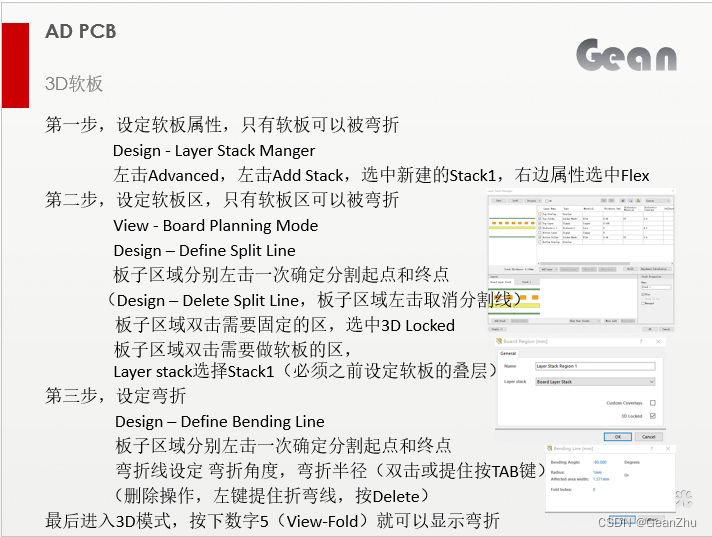

AD（Altium Designer）软板3D操作教程

第一步，设定软板属性，只有软板可以被弯折
Design -Layer Stack Manger

           左击 Advanced ，左击Add Stack，选中新建的Stack1，右边属性选中 Flex

   第二步，设定软板区，只有软板区可以被弯折

           View -Board Planning Mode

           Design –Define Split Line

           板子区域分别左击一次确定 分割 起点和终点

           （Design –Delete Split Line，板子区域左击取消分割线）

           板子区域双击需要固定的区，选中3D Locked

           板子区域双击需要做软板的区，

           Layer stack选择Stack1（必须之前设定软板的叠层）

   第三步，设定弯折

           Design –Define Bending Line

           板子区域分别左击一次确定分割起点和终点

           弯折线设定弯折角度，弯折半径（双击或提住按TAB键）

       （ 删除操作 ，左键提住折弯线，按Delete）

最后进入3D模式，按下数字5（View-Fold）就可以显示弯折
