Altium Designer（AD）引脚交换操作指南

随着芯片迭代更新速度加强，越来越多芯片开始具备着更多的引脚，然而在设计过程中，需要将芯片的引脚交换位置，该如何操作？本文今天将分享AD教程，希望对小伙伴们有所帮助。

本文将以AD为模板，适用于AD18版本以上。

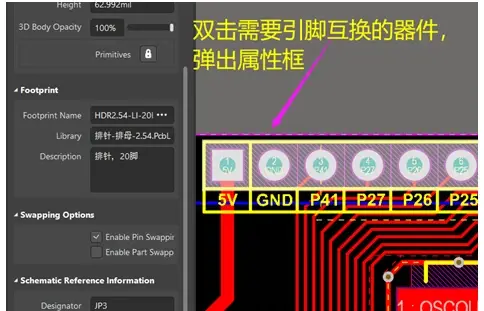

1、打开AD软件，双击需要引脚互换的器件，将弹出属性框，如图所示：

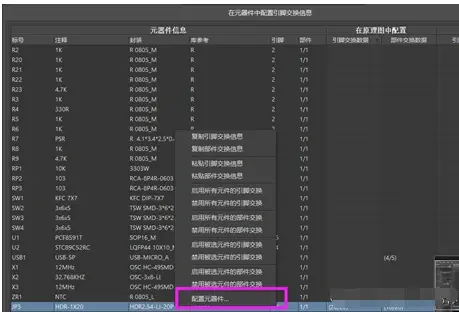

2、按住快捷键“T”+“W”+“C”，配置相关元件，如图所示：

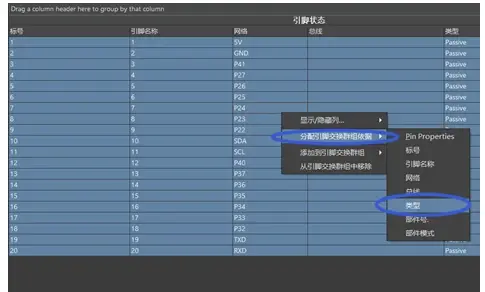

3、全选引脚，并右击鼠标，如图所示选择配置：

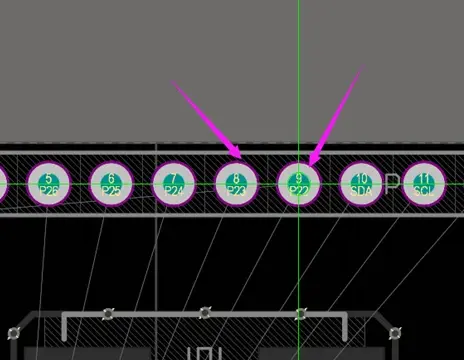

4、按住快捷键“T”+“W”+“l”，对需要交换引脚的PAD进行交换。

需要注意的是，该方法适用于排针、排阻、排母等不带IO或电源属性的引脚；当有交叉的情况，导线无法布线的时候，可采用该方法解决布线交叉问题。
