Altium Designer定制操作：个性化设置指南

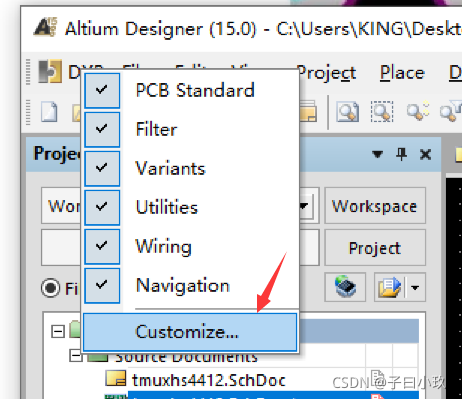

地址操作如下图：

方法：

DXP --> 点击右键

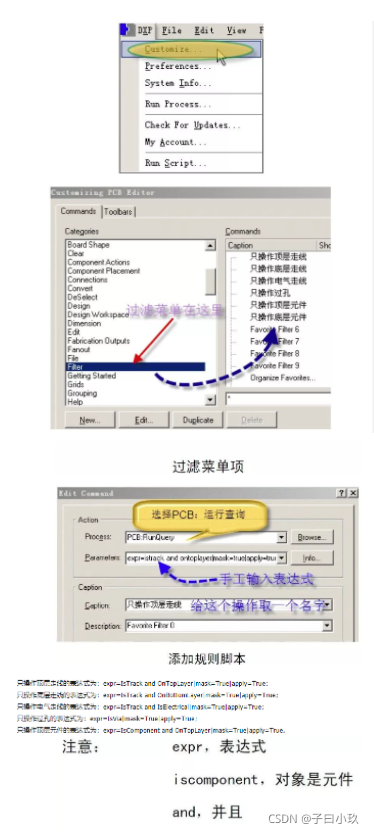

语法参考下面连接：

yRunQuery | Altium Designer 21 User Manual | Documentationhttps://www.altium.com/documentation/altium-designer/pcb-cmd-runqueryrunquery-ad?help-data=PCB.Cmd.RunQuery.PLPCB:FavoriteFilterApply_0

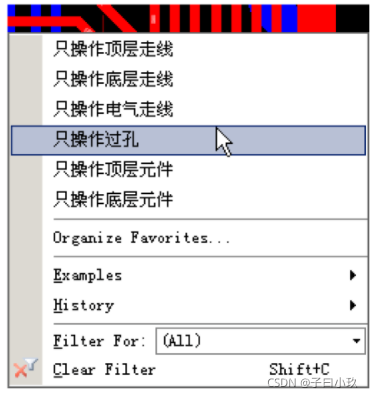

只操作顶层走线的表达式为：

expr=IsTrack and OnTopLayer|mask=True|apply=True；

只操作底层走线的表达式为：

expr=IsTrack and OnBottomLayer|mask=True|apply=True；

只操作电气走线的表达式为：

expr=IsTrack and IsElectrical|mask=True|apply=True；

只操作过孔的表达式为：

expr=IsVia|mask=True|apply=True；

只操作顶层元件的表达式为：

expr=IsComponent and OnTopLayer|mask=True|apply=True。

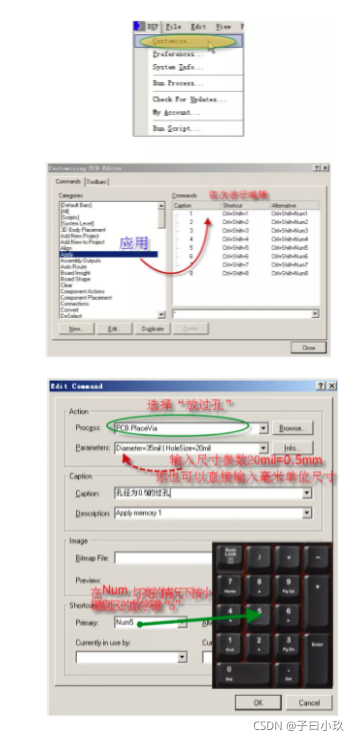

订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3表示0.3孔径的过孔、4表示0.4孔径的快捷键5……，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道AltiumDesigner本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按Tab键后改写过孔尺寸的 数据 ，非常麻烦。改用下面的方法：

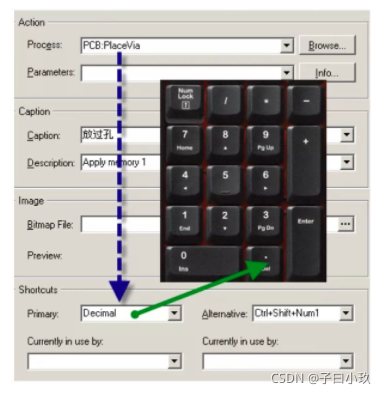

本来 Altium放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：
