Cadence/Pads/Altium Designer网表互转及导入PCB操作指南

1、orCAD 生成Altium Designer网表并导入

菜单栏，选择Tools — Creat Netlist

1、输出网表 other ，格式选择orprotel2.dll ,点击OK即可生成网表.net

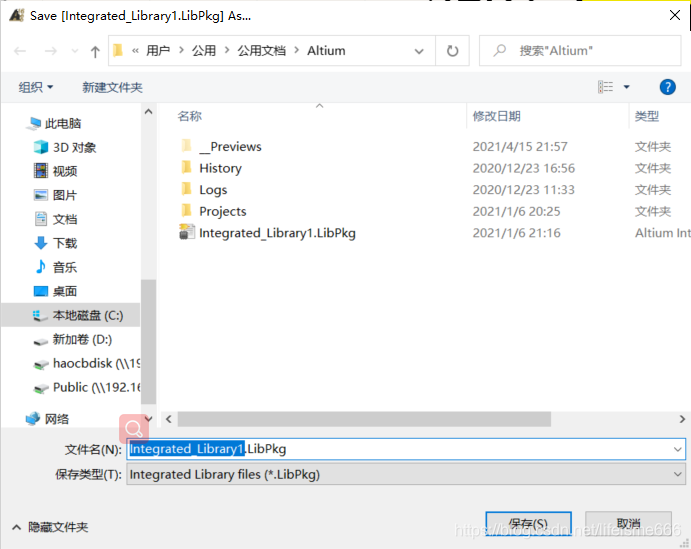

2、在AltiumDesigner中新建工程，创建一个新的PCB文件，并将刚才的.net网标文件添加进来

   (如果使用protel99，直接designer load nets加载进来即可)

3、在PCB文件中单击右键，选择Show Differences

4、选择 Advanced Mode，选择PCB文件和网表文件

5、在弹出的对话框中会显示网表文件与当前PCB的区别（今后更新网表时可用于检查更改是否正确），

    在显示主栏中右键，并选择 Update All in >> PCB Document […]

6、点击Create Engineering Change Order …

7、可以看到熟悉的画面了，点击Validate Changes检查封装是否都正确，之后点击Execute Changes更新至PCB文件，至此，PCB文件中就会看到相应的器件
