PADS PCB无缝转换至Altium Designer教程

ad版本为ad16，pads版本为padsVX.2.4.

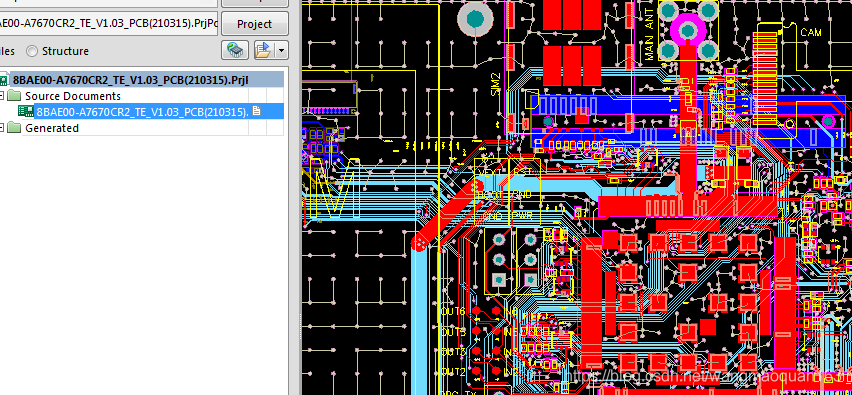

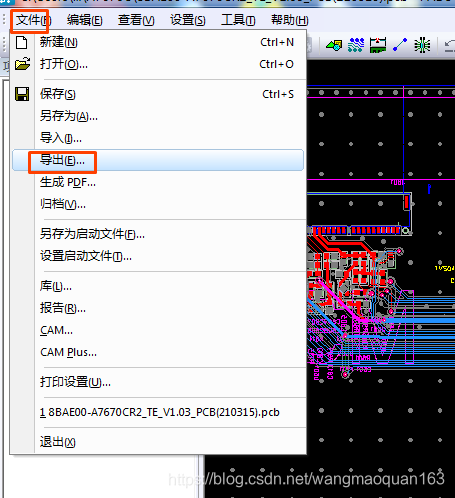

1.打开 PADS 要转换的 PCB 文件，选择 导出选项

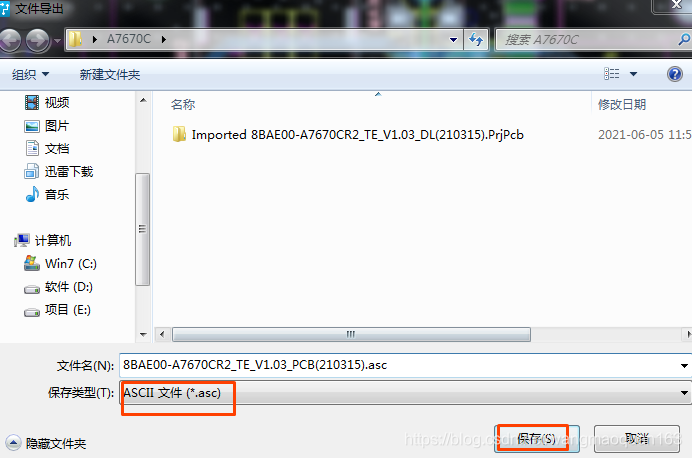

2：设置转换的格式为 ASC 格式，点击保存

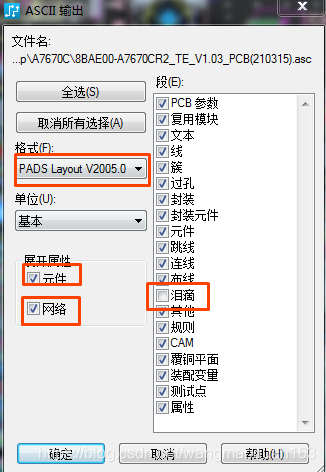

   3.弹出“ASCII输出”设置，配置如下图，注意 泪滴选项最好不要选择，否则有些时候在导入 Altium 的转换过程非常缓慢，最后点击确定。

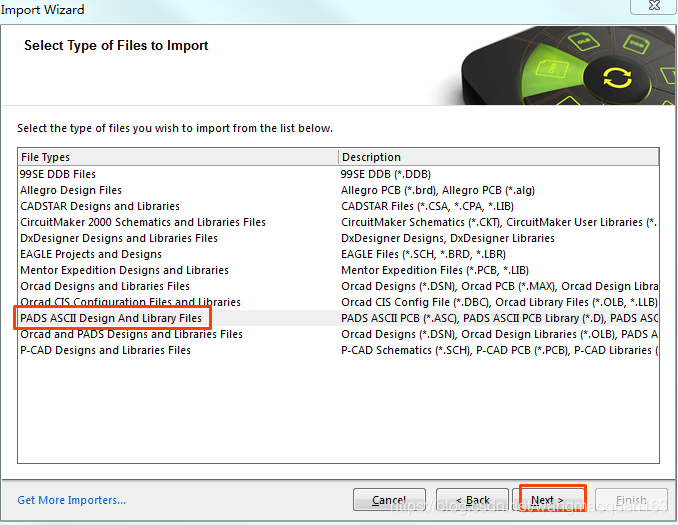

   4.打开Altium软件，执行菜单命令“File-Import Wizard”，选择“PADS ASCII Design And Library Files”，点击next

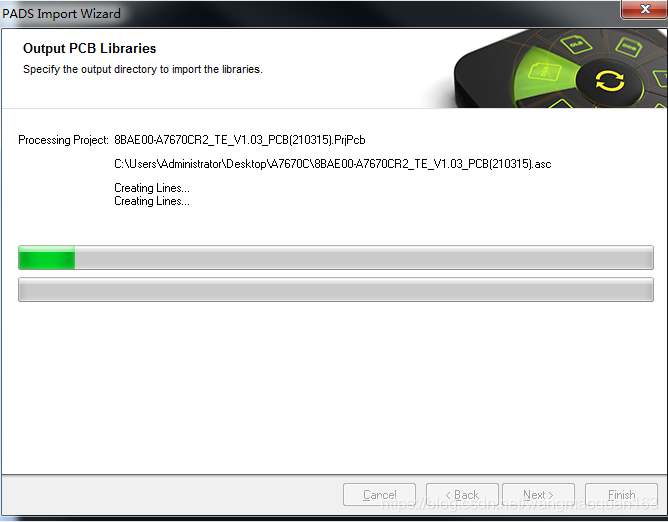

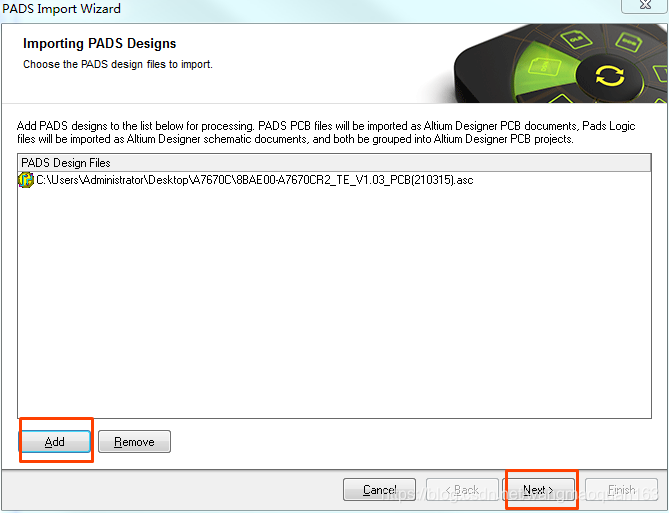

   5.选择刚刚导出的ASC文档，继续点击“Next”，根据向导进行转换，直到转换完成。
