Altium Designer绘制PCB教程（一）

本教程以绘制4x4矩阵键盘为例，在绘制PCB前，请确保你已安装Altium Designer。 本节主要教大家新建PCB工程，了解工程目录的基本结构。

1.1 新建PCB工程

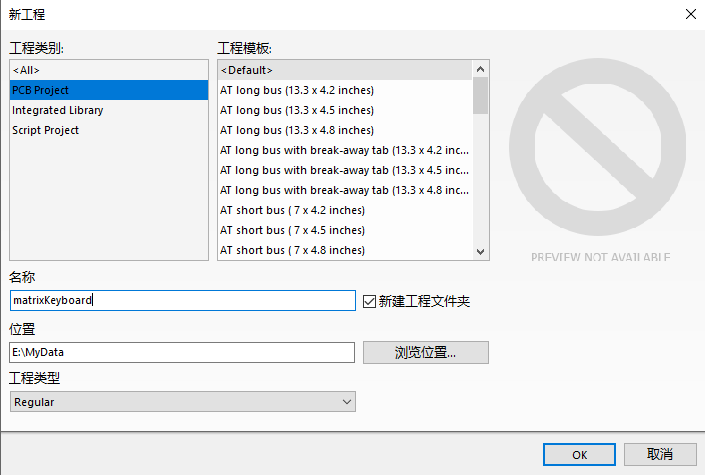

打开Altium Designer，点击File(文件)，选择Project(工程)，点击PCB Project，新建PCB工程，命名为matrixKeyboard：

创建完工程后，在工程目录下新建Lib和Doc两个文件夹用于保存库文件和图文件。

1.2 添加原理图库

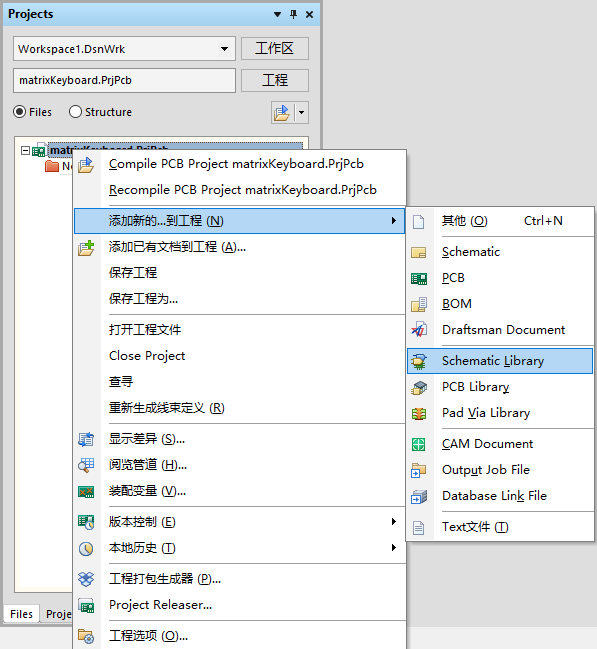

选中matrixKeyboard.PrjPcb，鼠标单击右键，添加新的文件到工程，选择schematic library，命名为matrixKeyboard.SchLib保存到Lib文件夹下。

1.3 添加 封装库

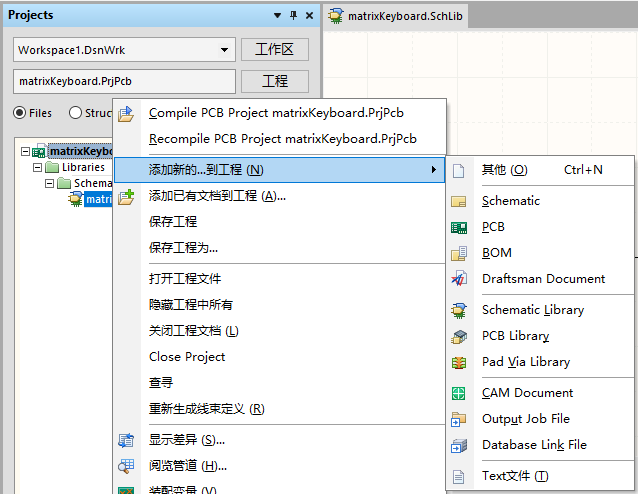

选中matrixKeyboard.PrjPcb，鼠标单击右键，添加新的文件到工程，选择PCB library，命名为为matrixKeyboard.PcbLib保存到Lib文件夹下。

1.4 添加电路原理图

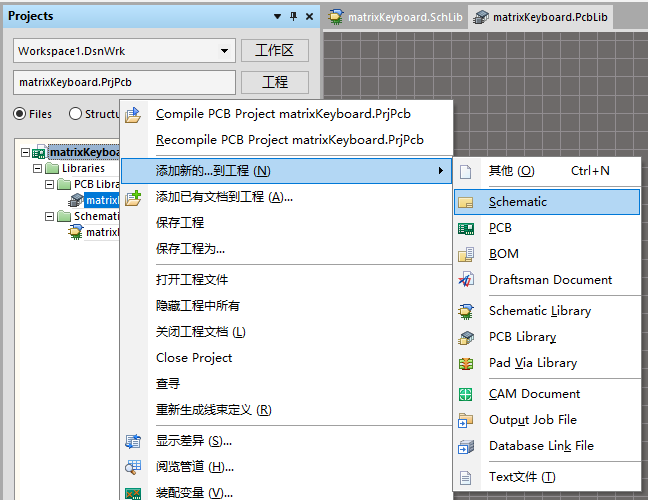

选中matrixKeyboard.PrjPcb，鼠标单击右键，添加新的文件到工程，选择shematic，命名为matrixKeyboard.SchDoc保存到Doc文件夹下。

1.5 添加PCB图

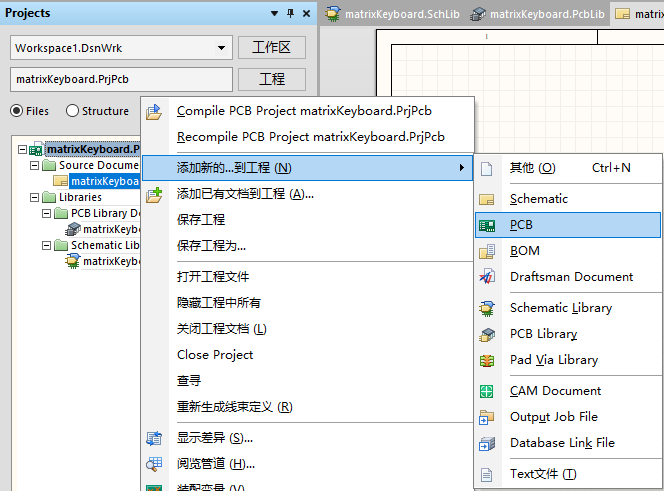

选中matrixKeyboard.PrjPcb，鼠标单击右键，添加新的文件到工程，选择PCB，命名为matrixKeyboard.PcbDoc保存到Doc文件夹下。

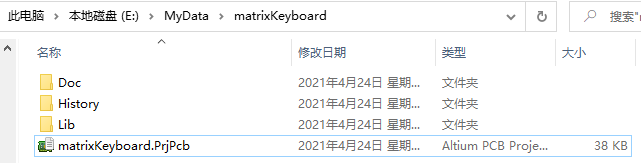

创建好的PCB工作目录结构如下所示：

.
├── Doc
      ├── matrixKeyboard.SchDoc
      ├── matrixKeyboard.PcbDoc
├── History
├── Lib
      ├── matrixKeyboard.SchLib
      ├── matrixKeyboard.PcbLib
├── matrixKeyboard.PrjPcb

在一个PCB目录下一般包含五个文件(History除外)，以下是文件对应的描述：
