Altium Designer绘制STM32最小系统PCB完整教程

Altium Designer绘制stm32最小系统PCB

一、检查原理图封装，并导入到 PCB工程

绘制stm32最小系统的原理图在前面的博文中介绍过，本次最小系统PCB的绘制，所使用的原理图即为上次博文中画好的原理图

1、检查原理图封装

• 打开前面画好的原理图工程，在工程中添加新的PCB并保存
• 快捷键 t+g 打开封装管理器，即可查看每一个元件的封装，若有元件没有封装，或不是自己想要的封装，可以按照上博文中元件封装的操作重新封装。

2、导入原理图

• 点击设计选择第一项
• 弹出窗口中先进行验证变更（自动检查封装），没有问题后，点击执行变更导入原理图 导入后，元件封装即进入到PCB板中选中元件外红色框，delete删除

二、布局

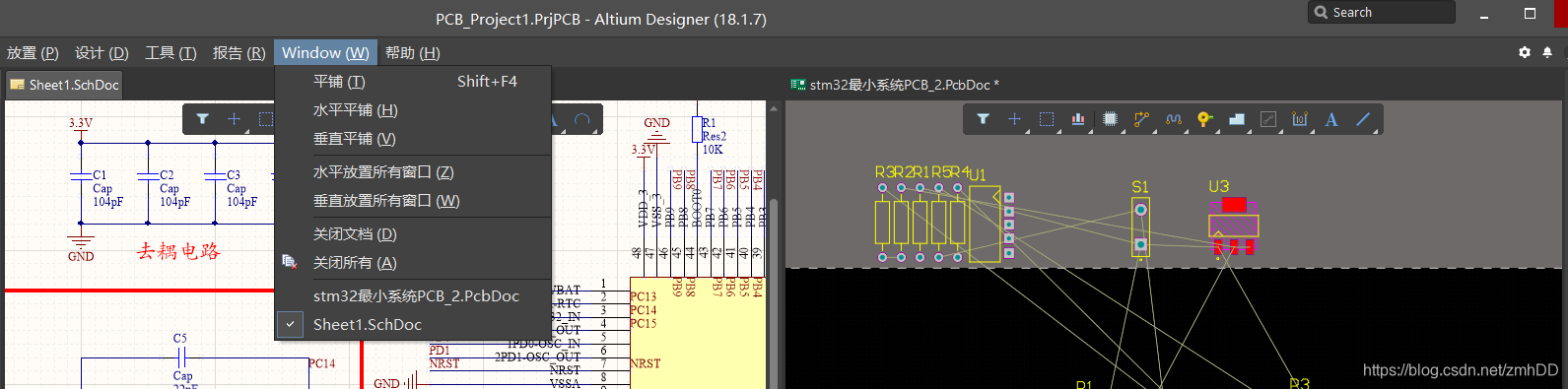

1、在Windows选项中将原理图与PCB窗口平铺分屏

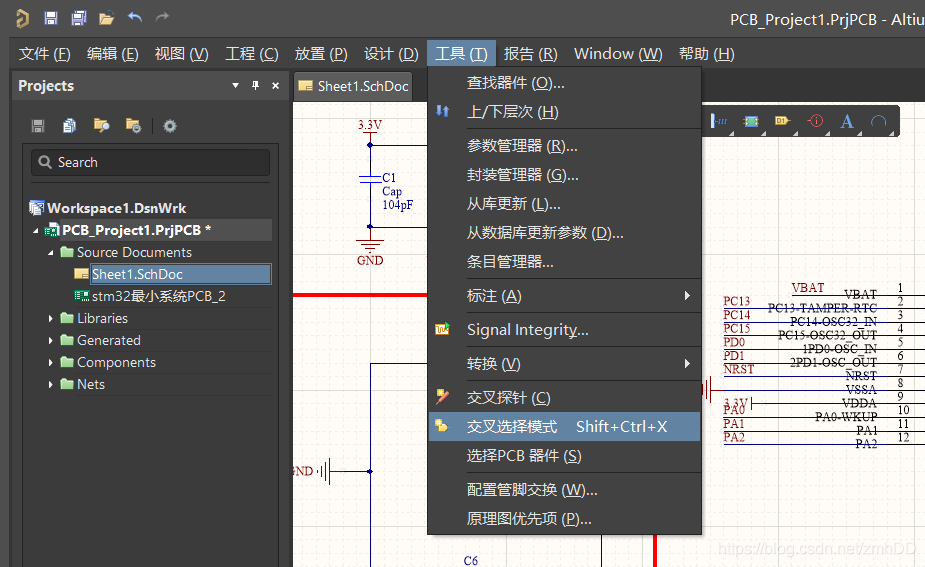

2、开启交叉选择模式

开启 后，在原理图或PCB中选中元件，在两个窗口中都会将对应元件选中，方便布局。

3、设定板子尺寸

• 将原点移入板子内
• 选择机械层

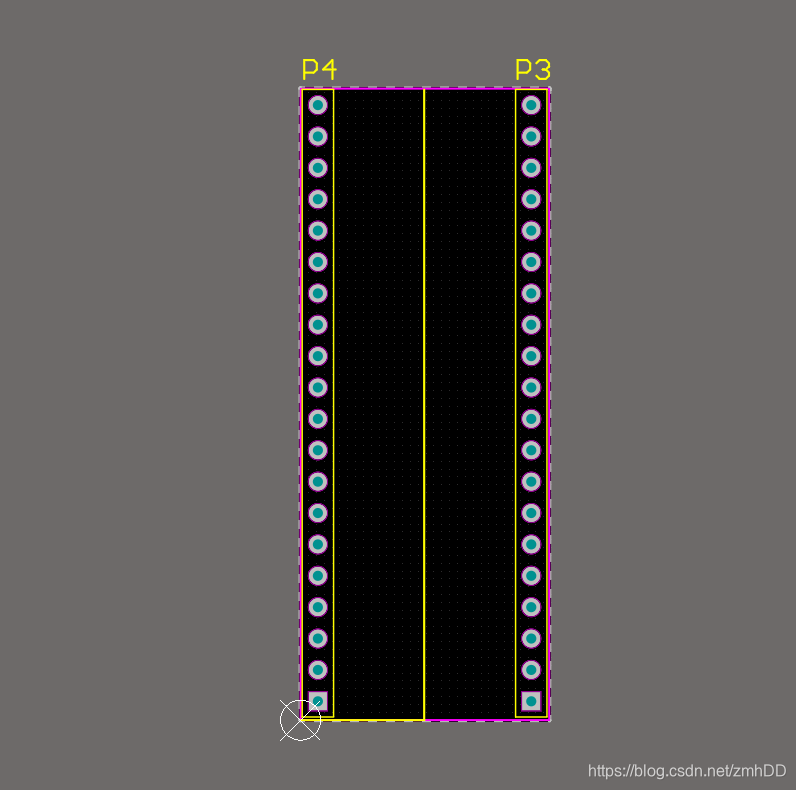

• 放置线条线，将最外围的排针放入，规划板子的尺寸，设定宽度为2cm
• 按住shift同时选中所有线条，点击设计选择按照所选进行规划

4、隐藏飞线

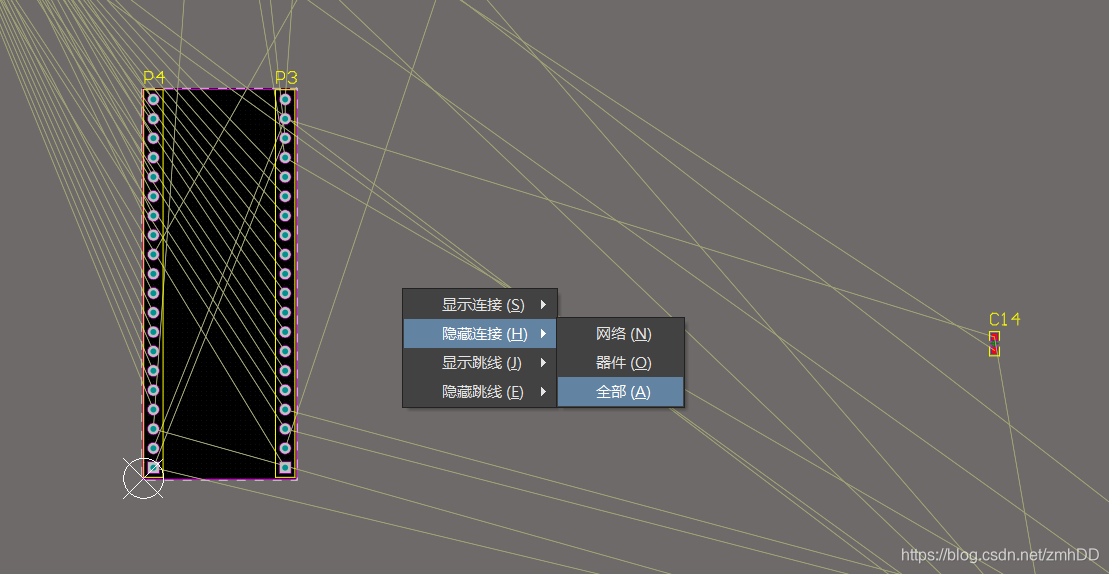

• 布局时，元器件间的连线会影响视图，快捷键n隐藏


5、在丝印层绘制辅助线，方便布局

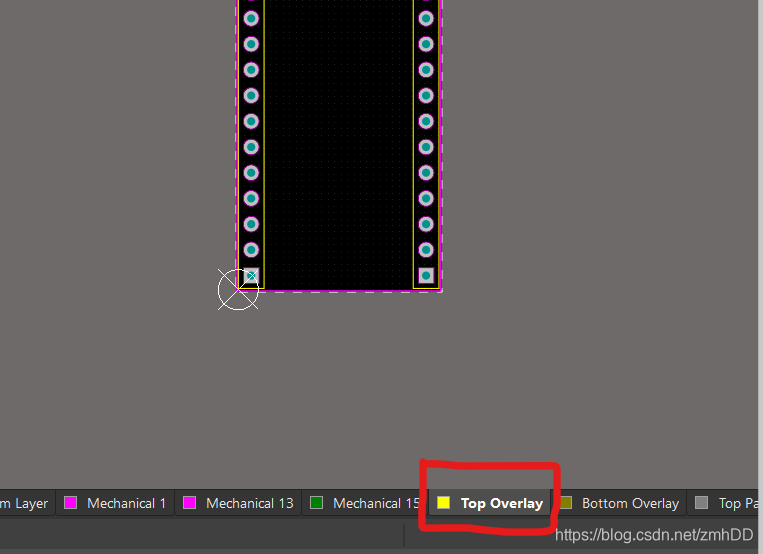

• 切换到丝印层，放线

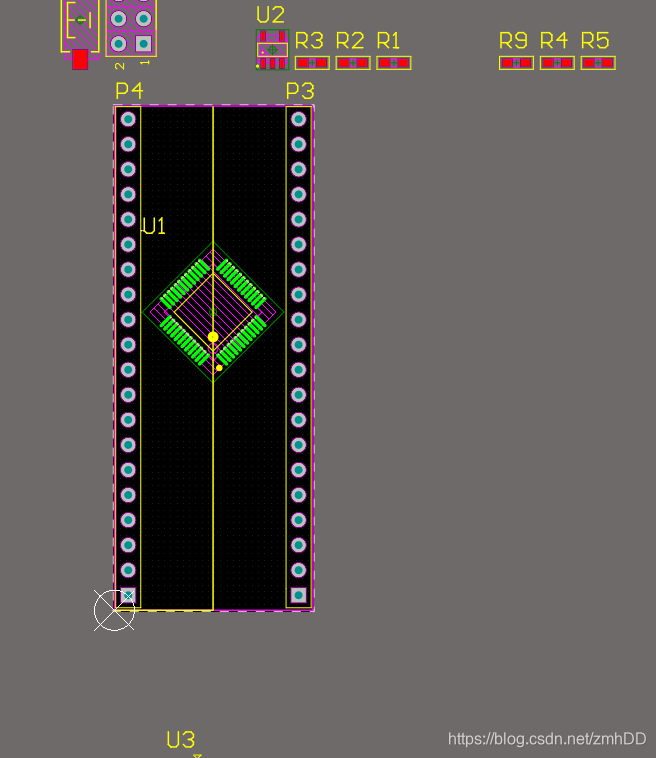

6、放置各元件模块

先在原理图中选中各电路模块的所有器件，在PCB中找到，然后放置，双击可更改元件放置角度Ratation 可改变角度放置，方便之后布线。

• 芯片放置

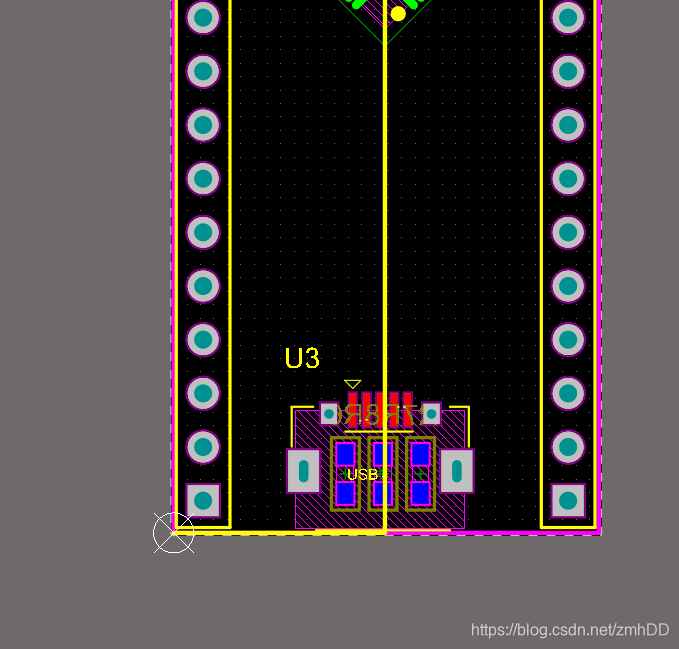

• USB模块放置

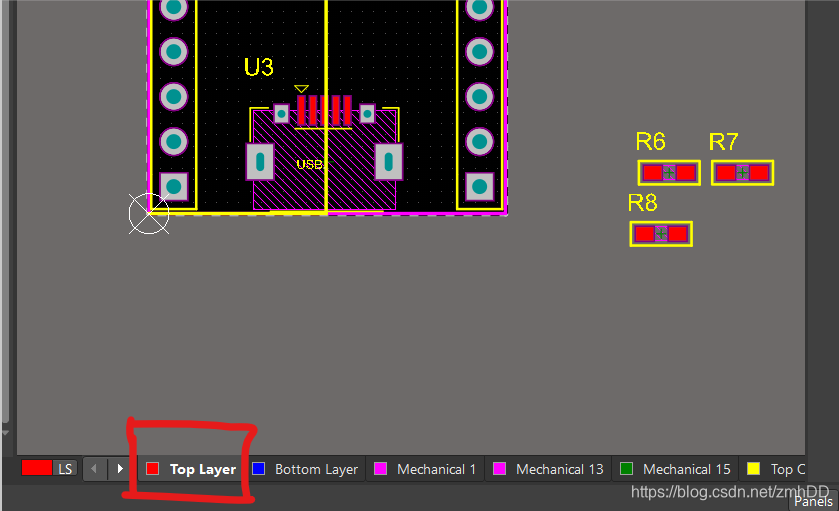

      电阻放到底层，在移动的过程中按 L 键切换底层放置

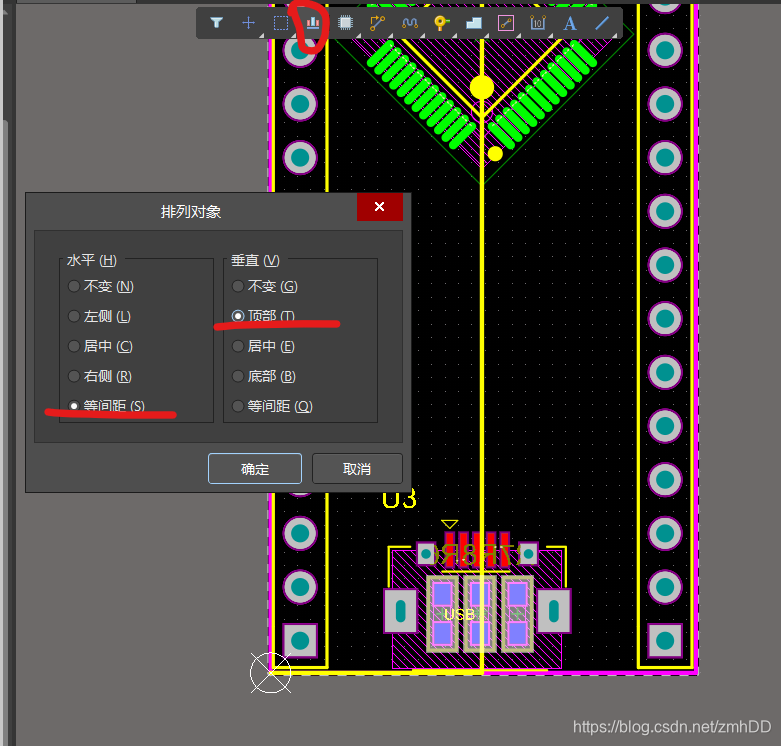

      将三个电阻全部选中（shift)排列元件，顶部对齐，水平均匀分布

• 按照上述方法放置其他模块，

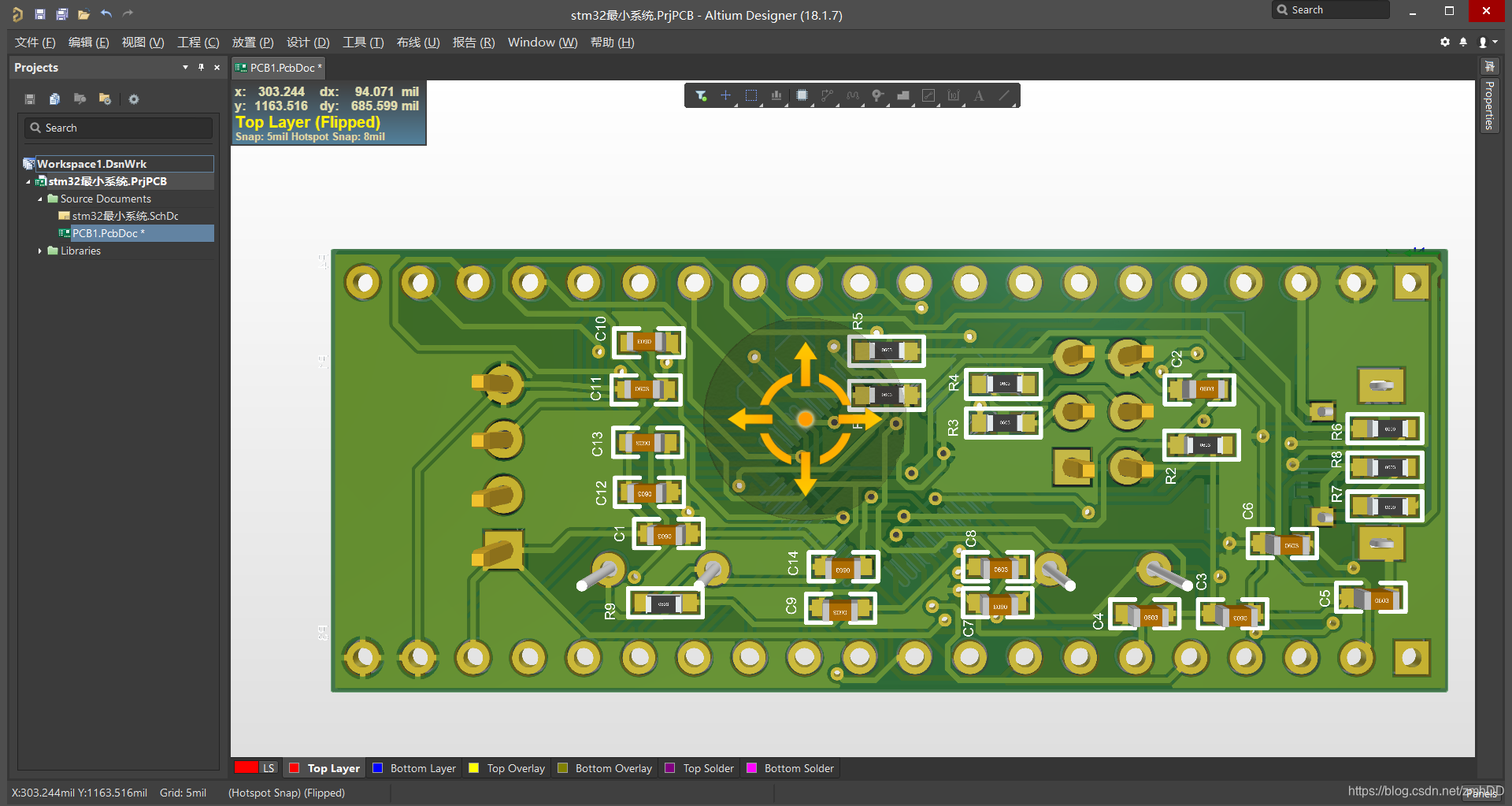

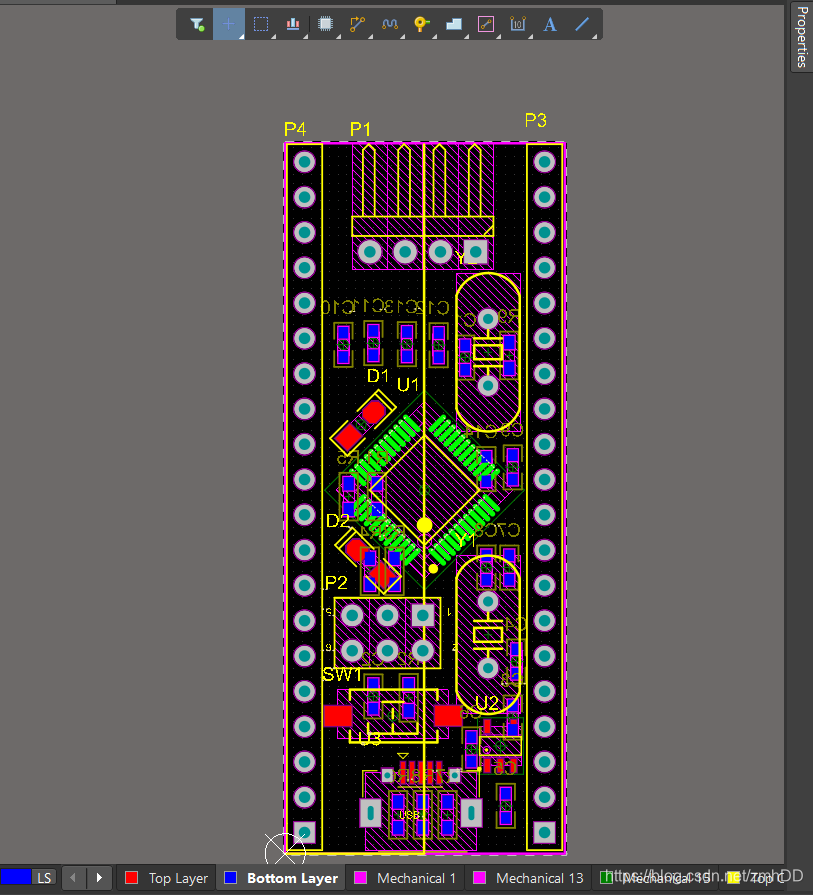

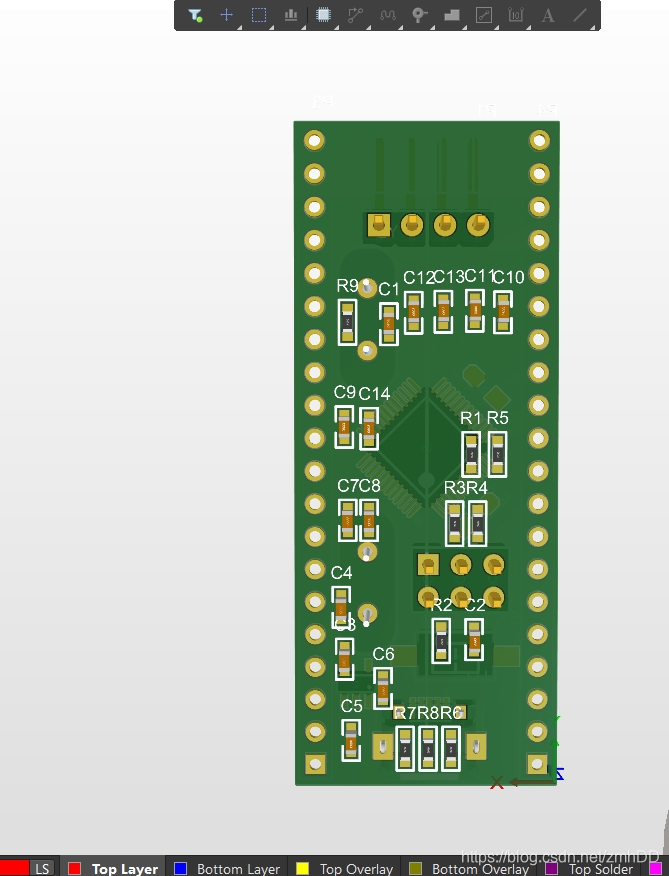

• 放置完成效果



三、布线

布线有手动布线和自动布线两种方式，元器件比较少，结构比较简单的电路可采用自动布线，节省时间。结构复杂，元器件较多时建议采用手动布线或二者结合使用，因为结构复杂时，自动布线可能不能有效的完成连线，并且连线会比较混乱。 本例中因为元器件并不是很多，所以采用了自动布线，有关于手动布线的方法，在文末的参考资料中有很详细的介绍

1、布线规则准备

规则准备主要是、、的设定

• 打开规则
• 设定最小间距为6 mil ，应用后可发现之前元件绿色的部分消失了
• 为5V网络设定线宽
• 设定过孔大小2、自动布线以上即说明没有错误，布线完成

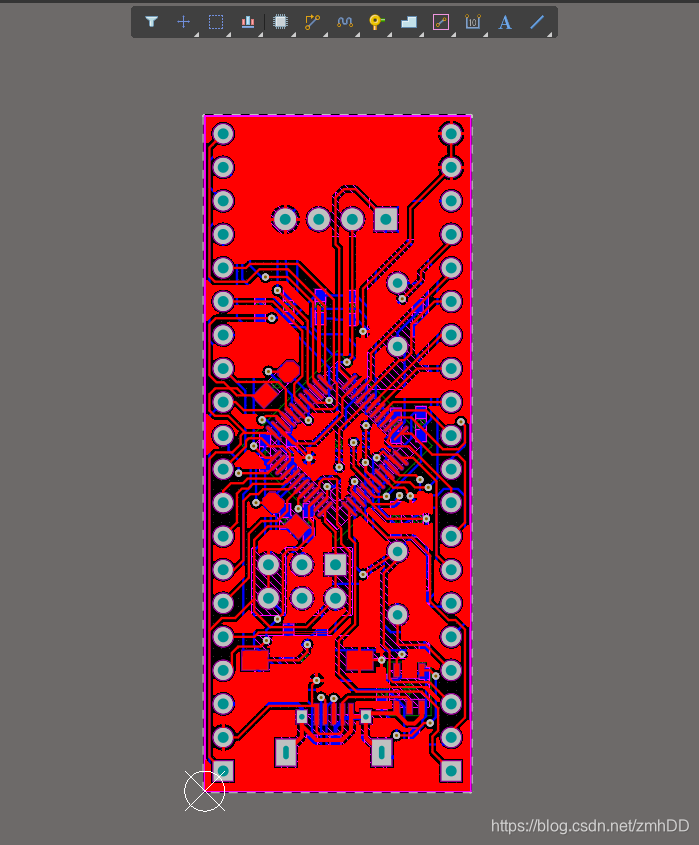

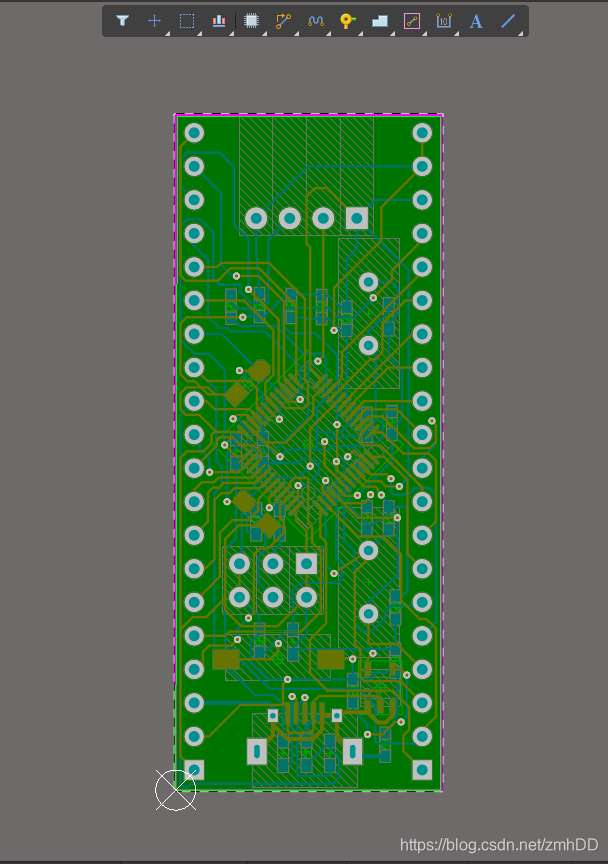

• 自动布线效果
• 勾选Tracks对布线进行手动微调，使布线整体更加美观，线条拐角不要小于等于90度 去除过孔的阻焊层

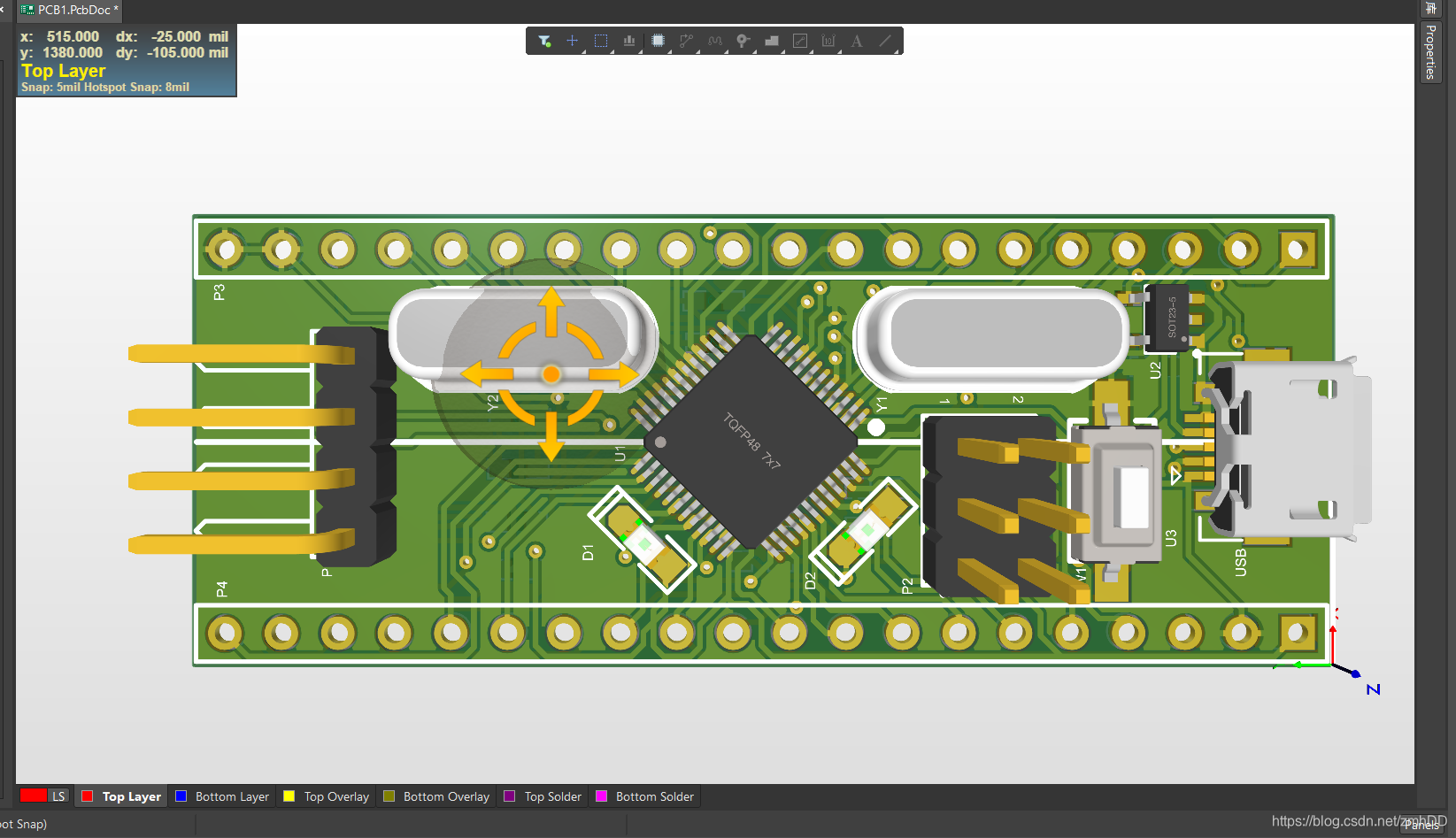

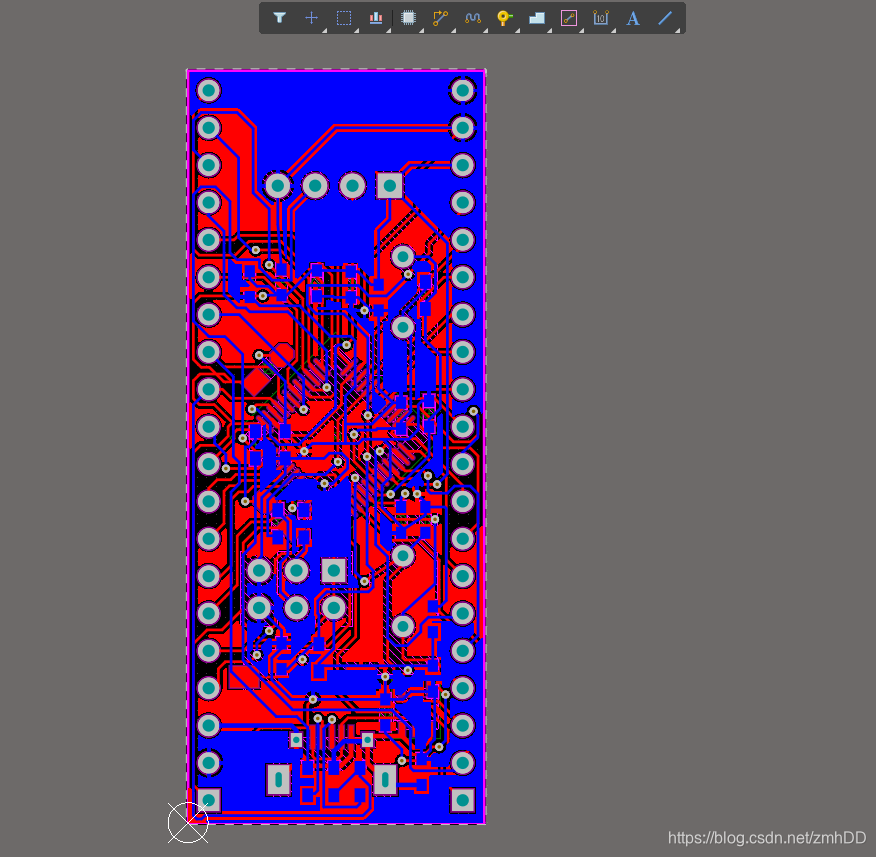

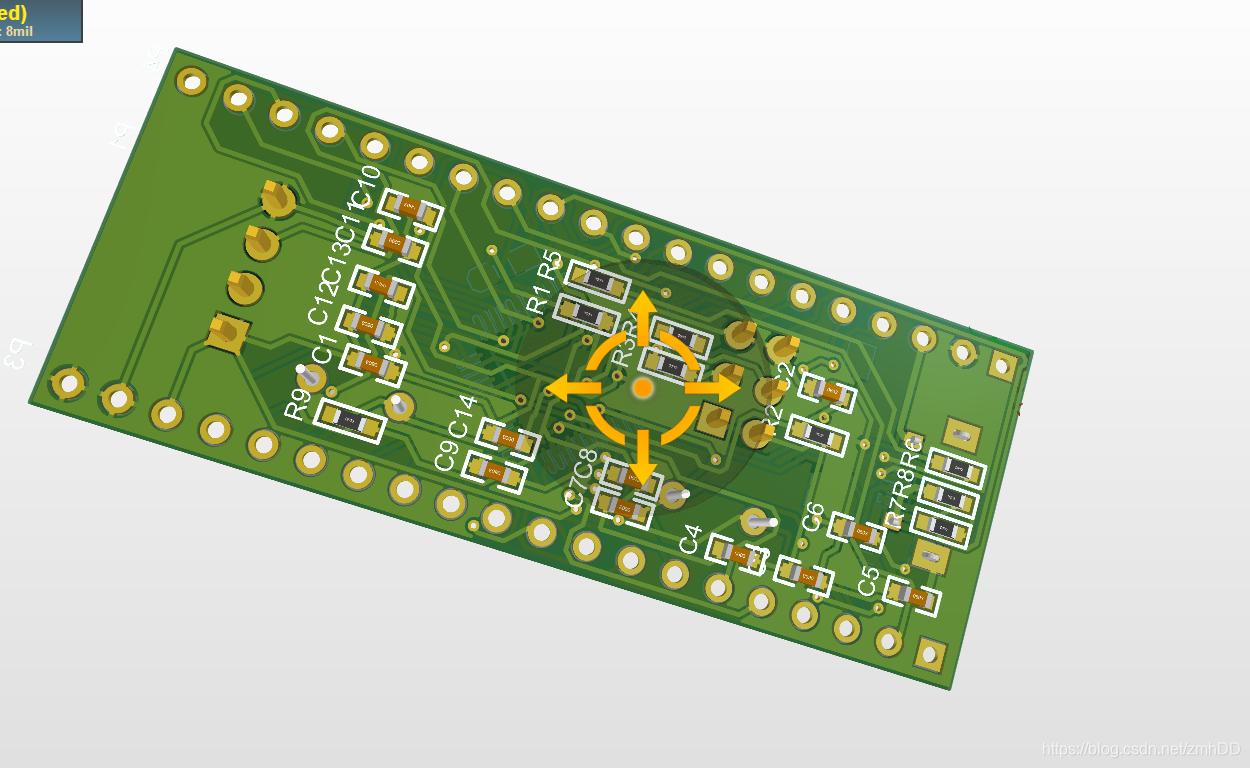

• 最终效果（隐藏了丝印层）

四、覆铜

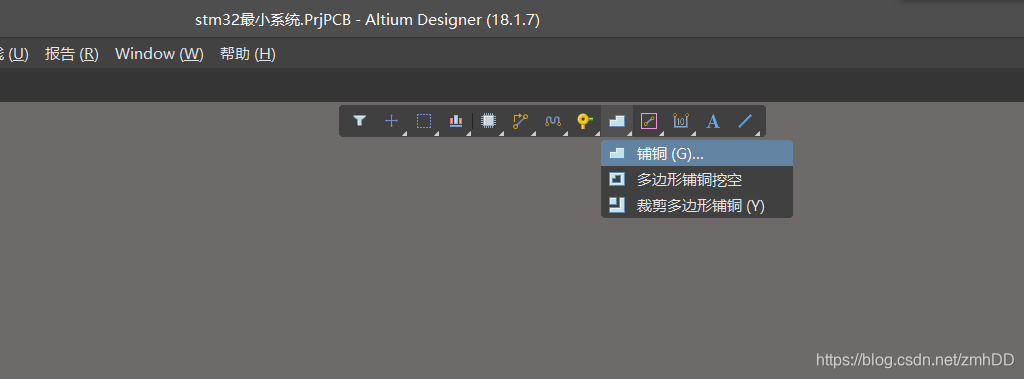

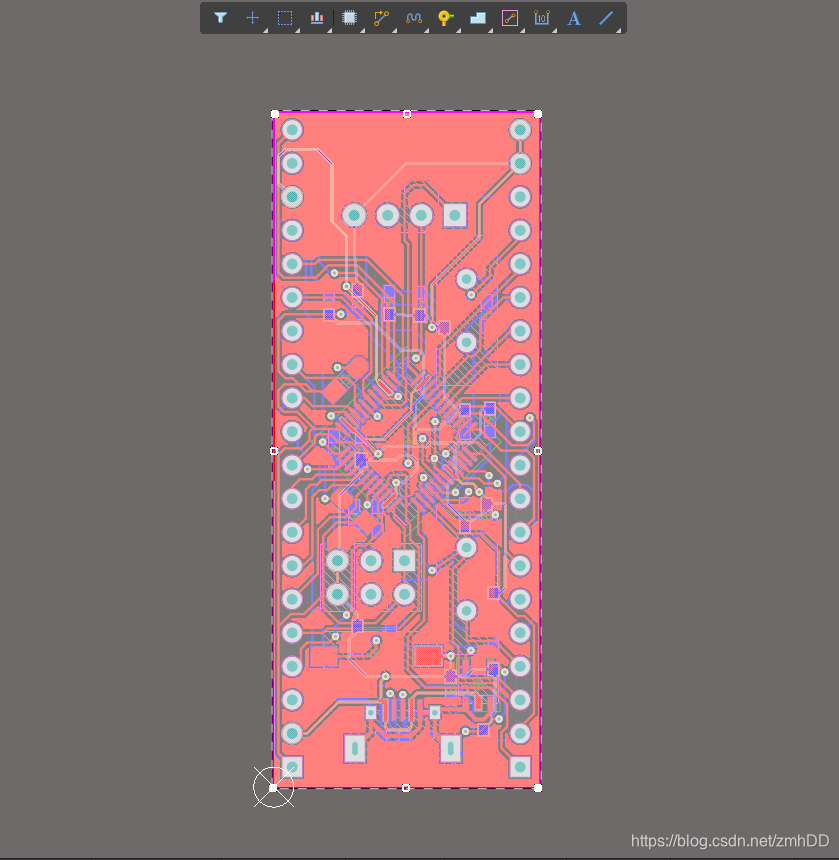

1、圈定顶层覆铜区域

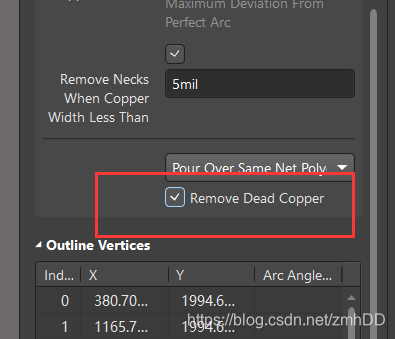

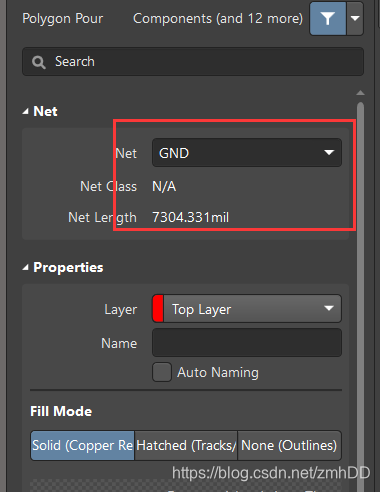

2、双击为覆铜添加网络号，连接GND，勾选去除死铜

• 看到报错，





3、为底层覆铜

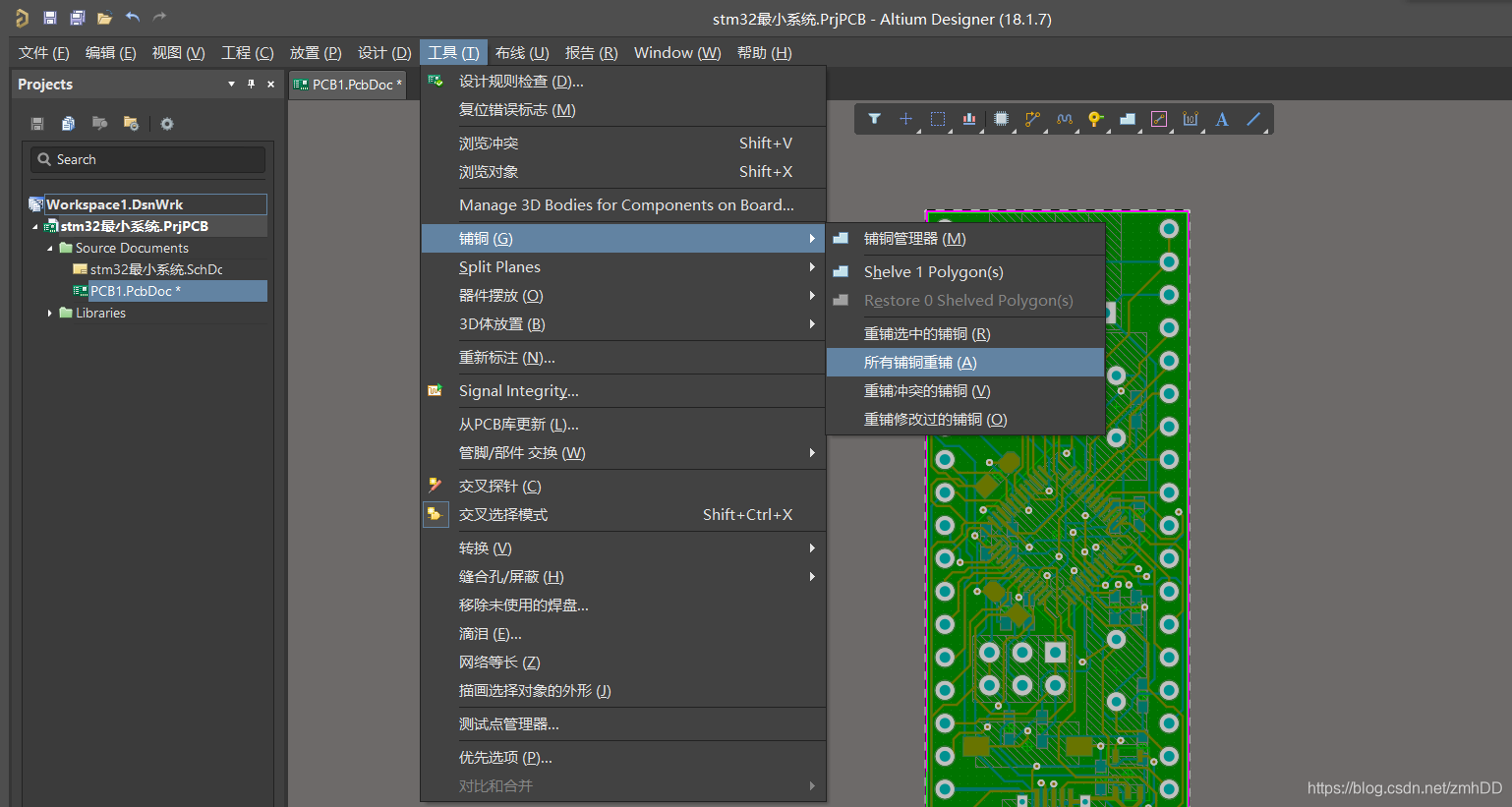

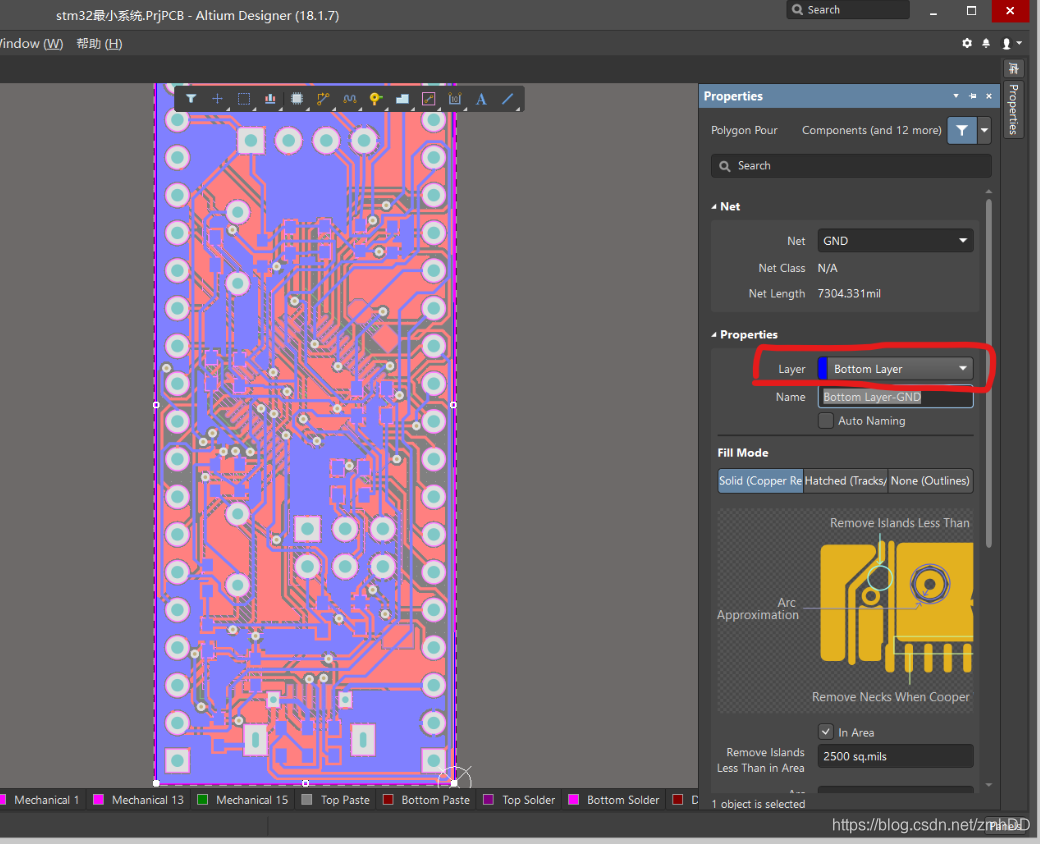

• crtl+c复制顶层覆铜，然后点击设置为底层，然后重新铺铜




五、丝印整理

设置丝印标号字体的大小，放置到相应元件的位置，便于后期焊接

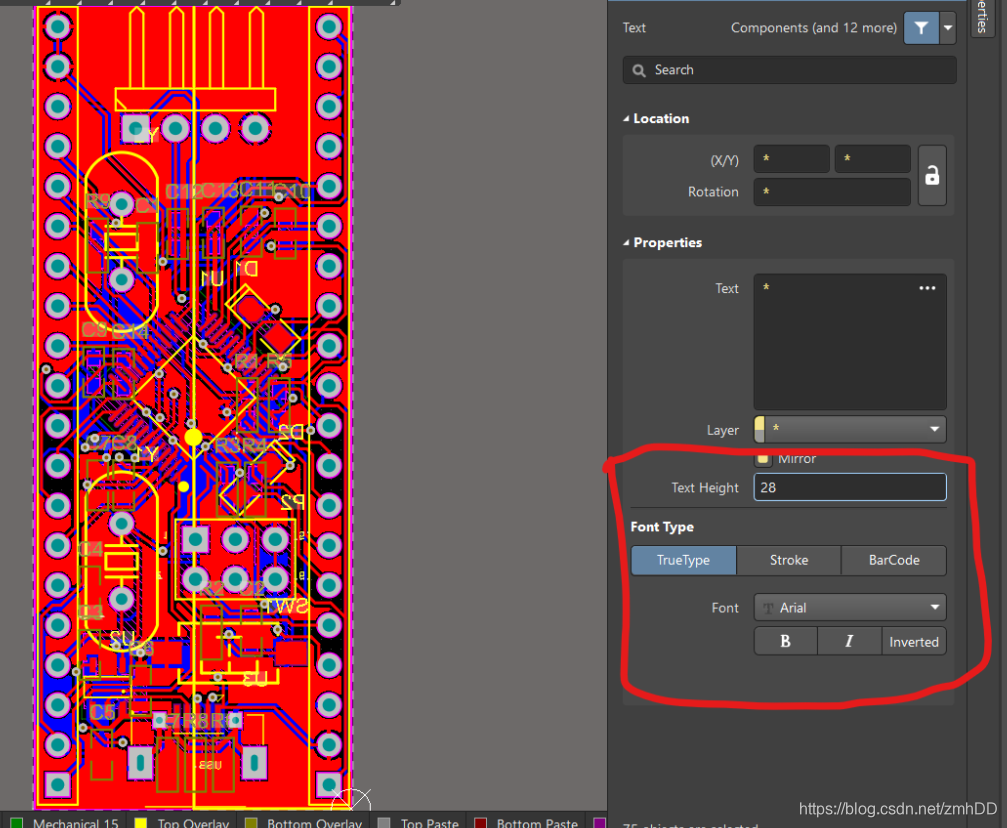

1、更改字号

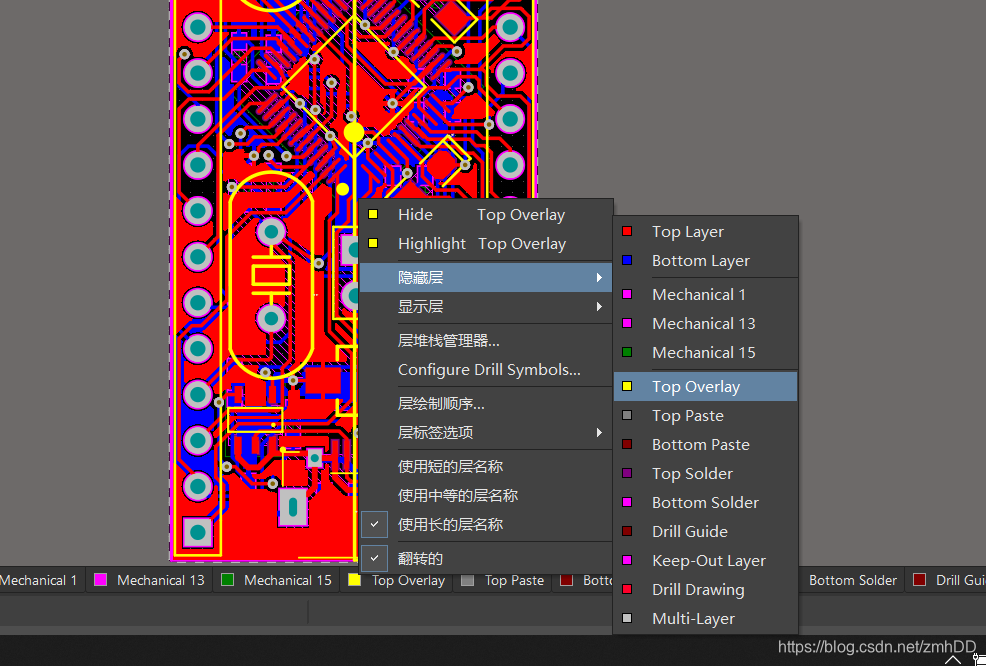

• 先将前面隐藏的丝印层显示

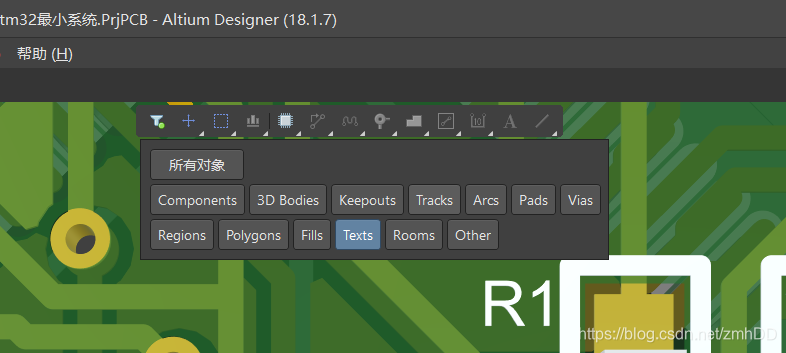

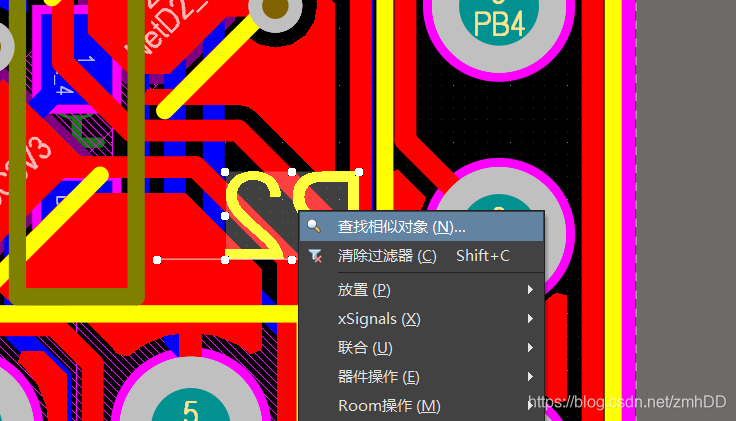

• 选中元件标识，查找相似对象

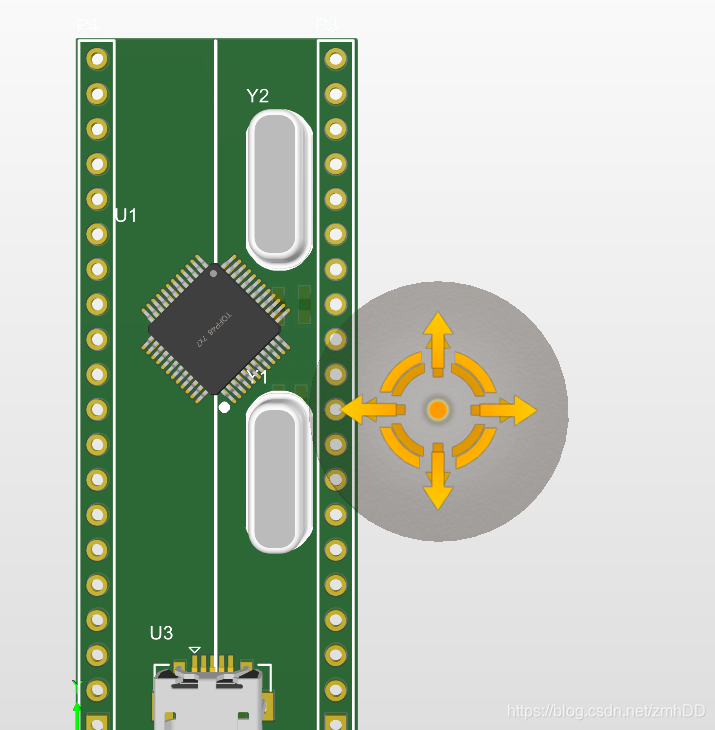

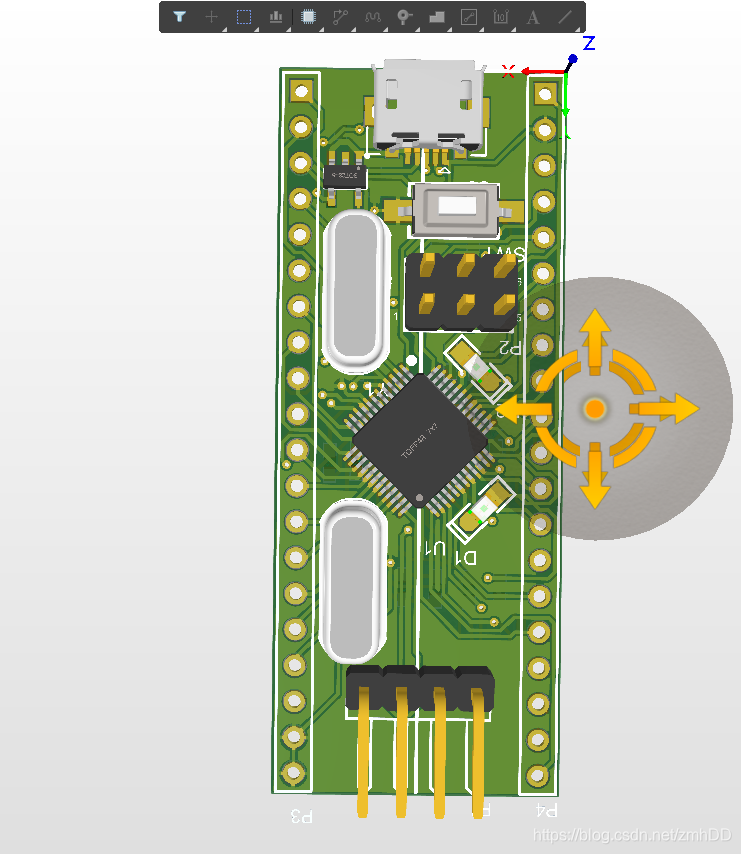

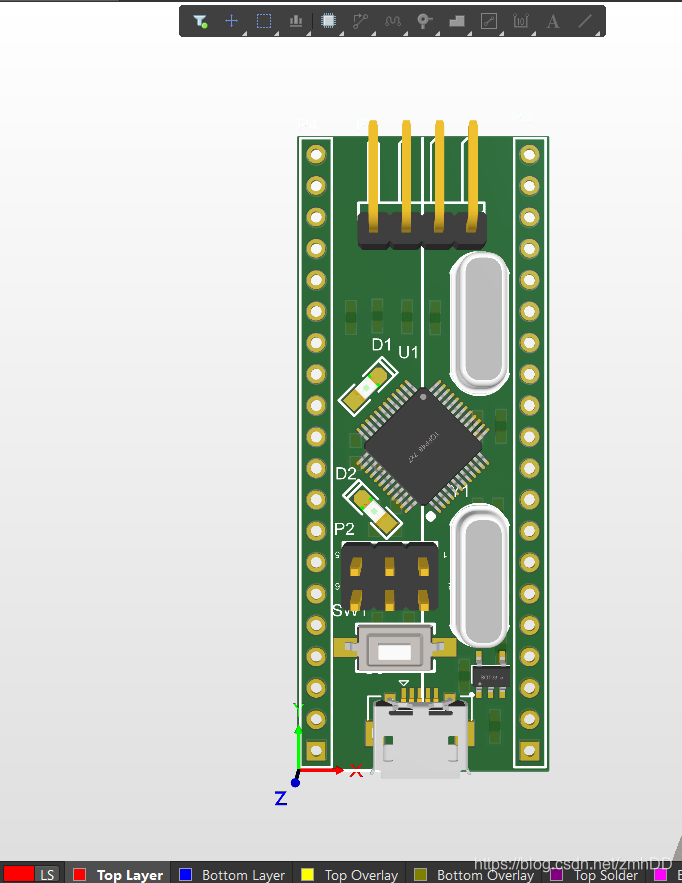

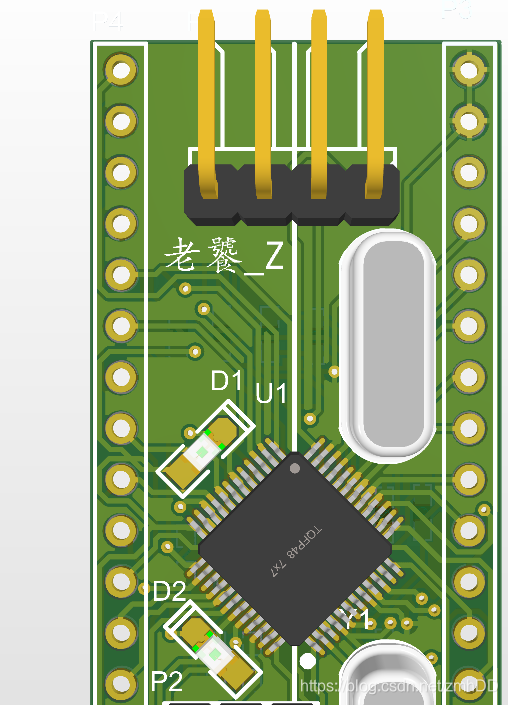

2、在3D视图下调整标号位置

六、电气规则检查

检查板子布线与布局，过孔大小等是否与之前所设定规则相同，如没有错误则说明布局布线没有问题，PCB板绘制成功。

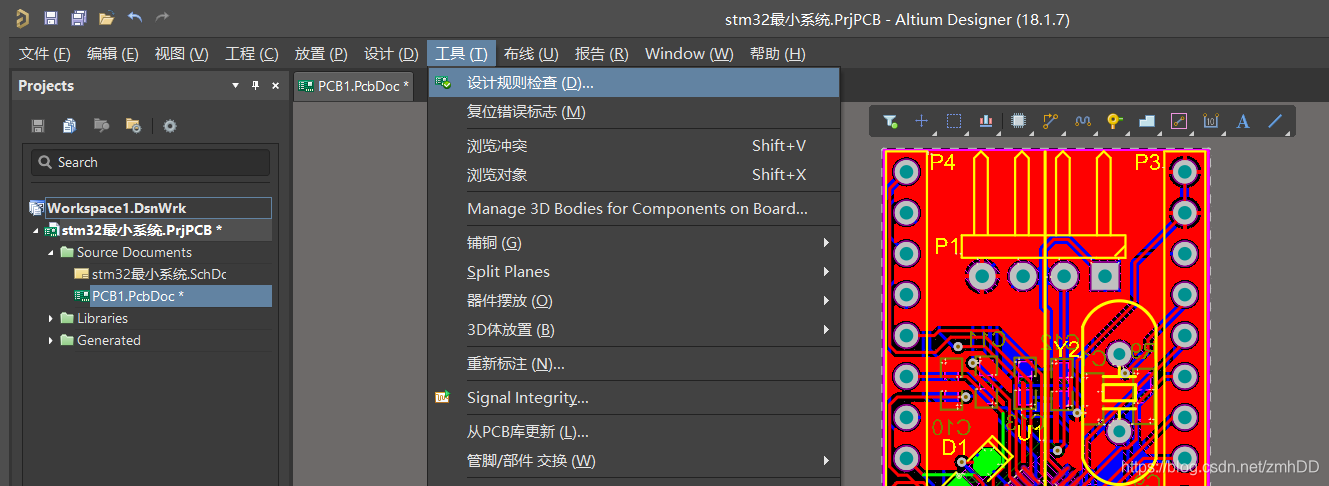

1、点击工具选择规则检查

七、添加logo

• 下载 PCB Logo Creator 脚本

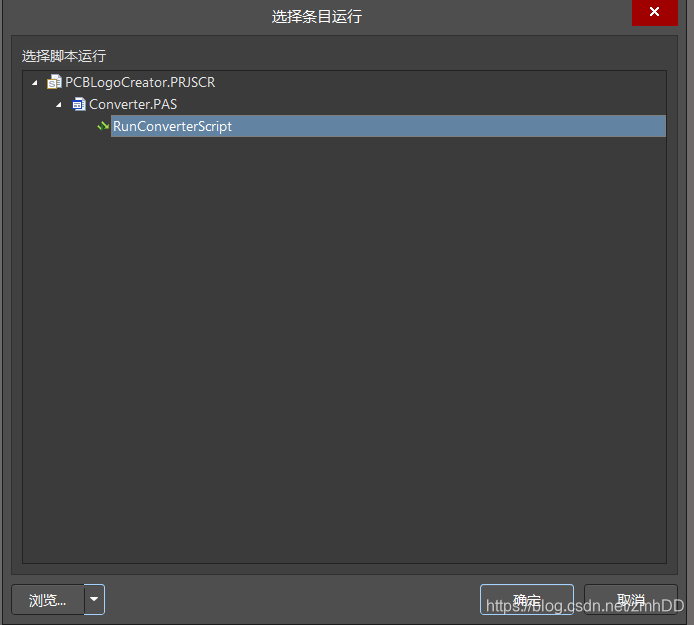

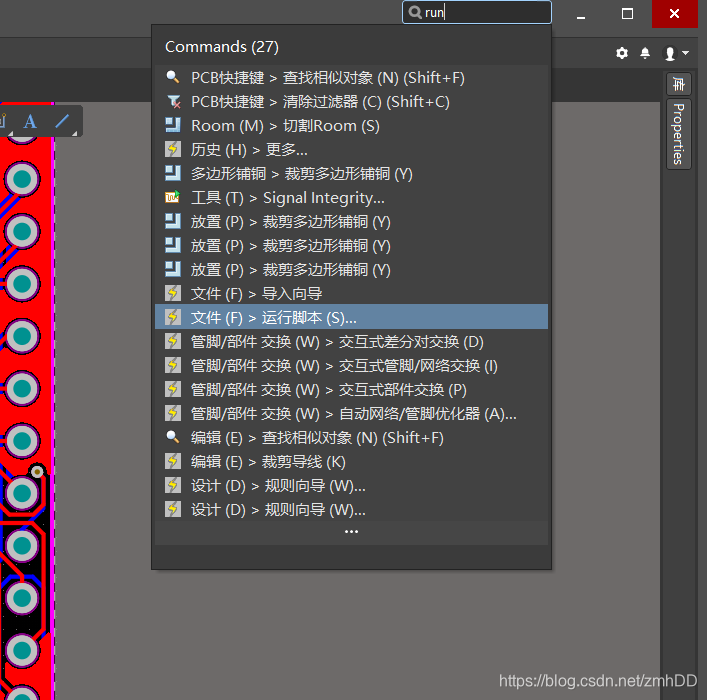

• 搜索框搜索 run 运行脚本

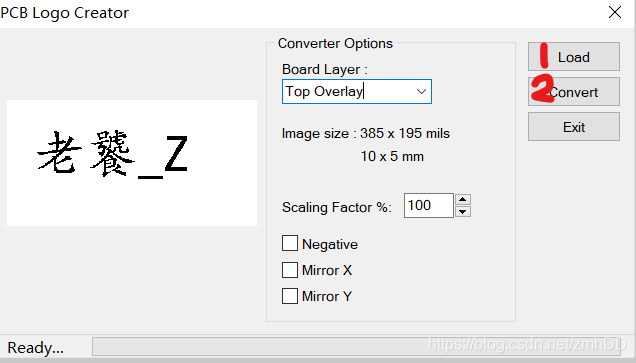

• 添加刚才解压的脚本文件，确定运行

• 在丝印层添加logo图片（）


八、生成BOM和网络表,输出 Gerber 光绘文件

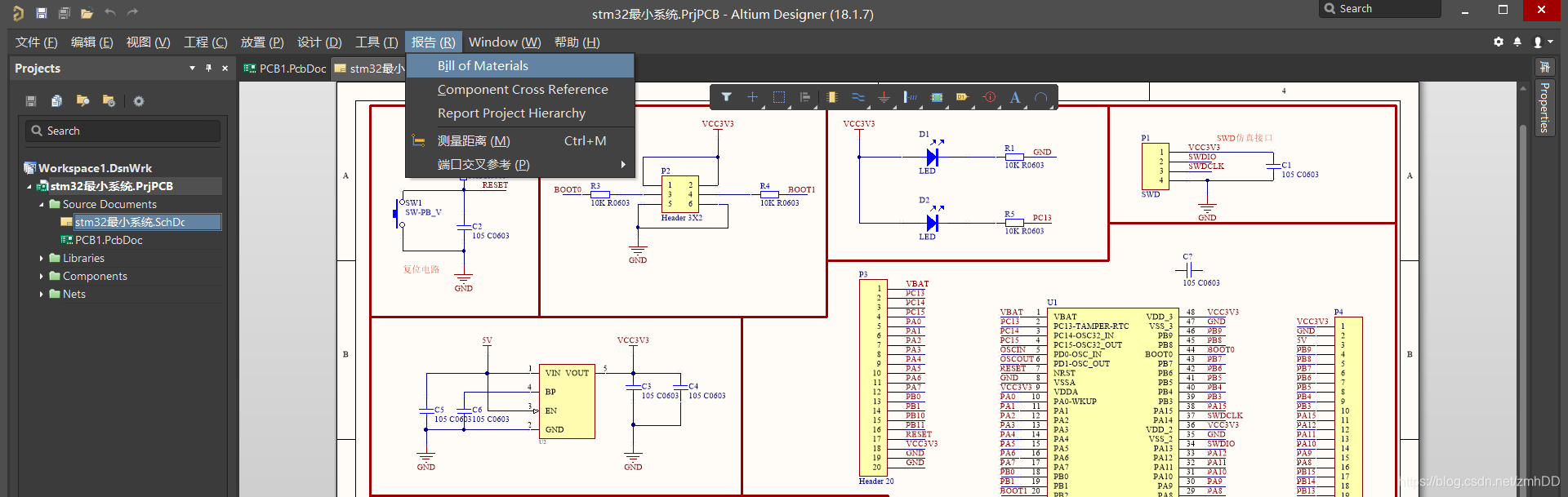

1、原理图生成BOM表

• 原理图界面打开

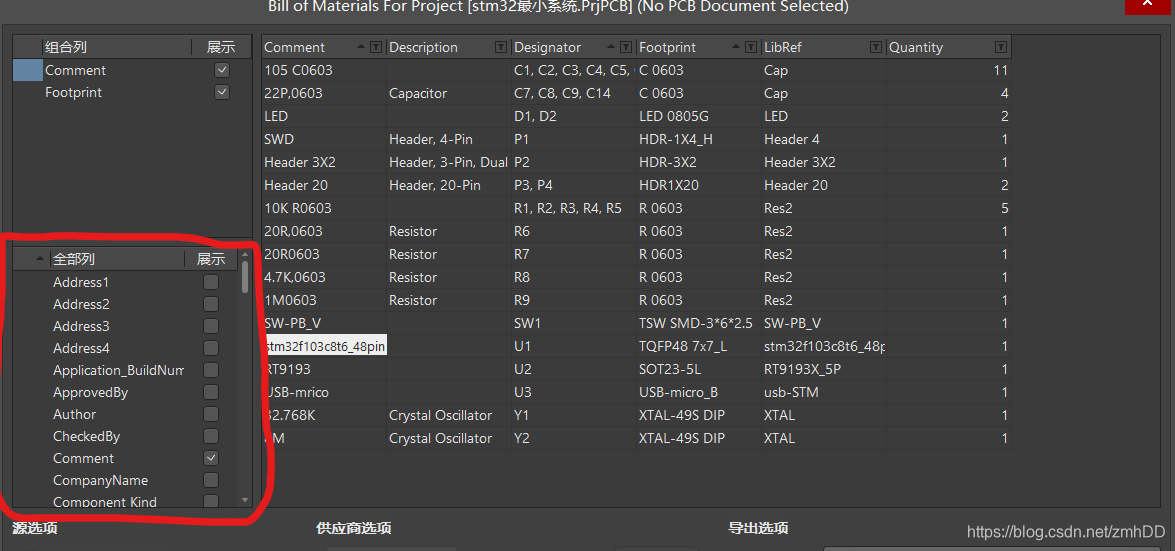

• 选择表头

      comment、Description、Designator、Footprint、Pins、Quantity、Value

• 导出


      选择位置保存

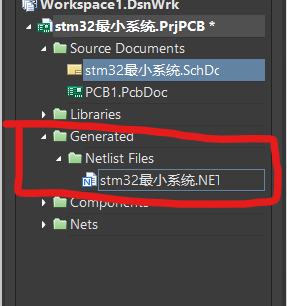

2、原理图生成网络表

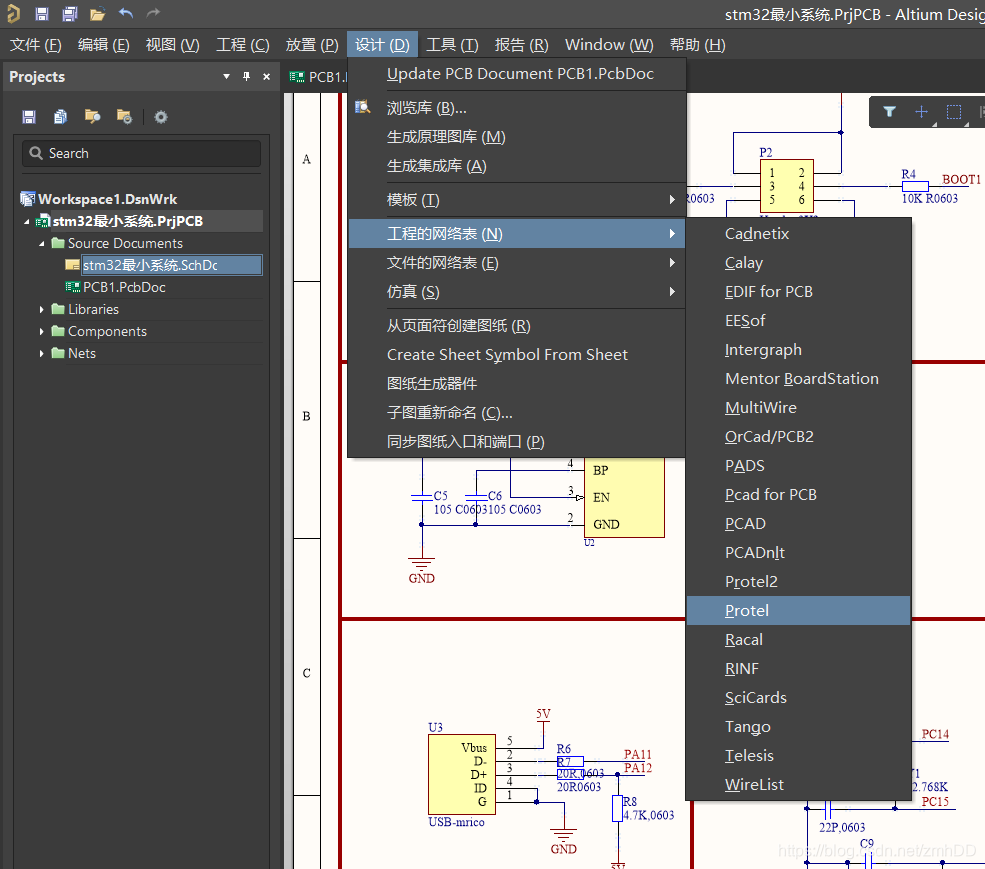

• 在原理图界面点击设计，选择工程网络表



3、PCB生成Gerber光绘文件

• 第一次设置，生成蚀刻图 生成的文件可不保存关闭
• 第二次设置，生成钻孔定位文件 生成文件也可不保存关闭
• 第三次设置 关闭不保存
• 在工程所在目录即生成相关文件
