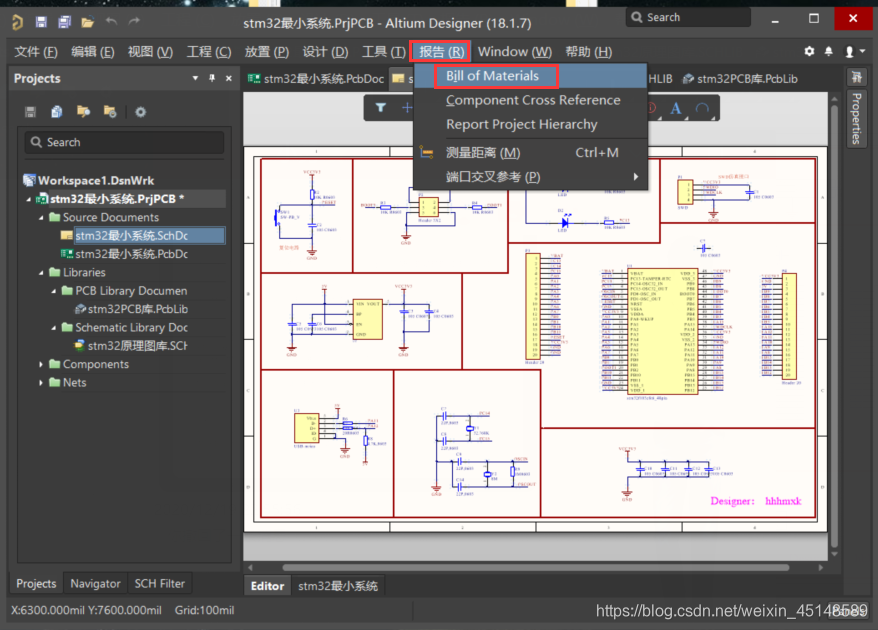

1、首先打开绘制好的stm32最小系统原理图,点击报告 ,然后点击 Bill of Materials

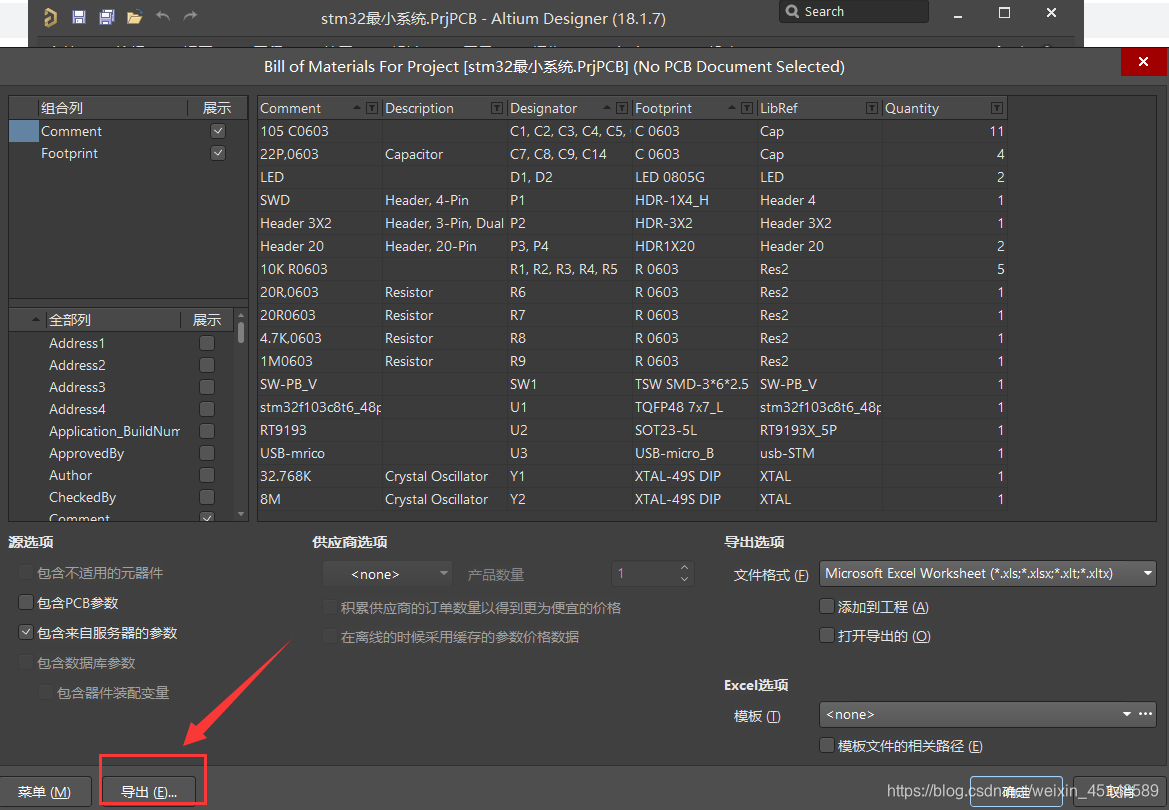

2、然后按图中点击导出即可生成BOM 表

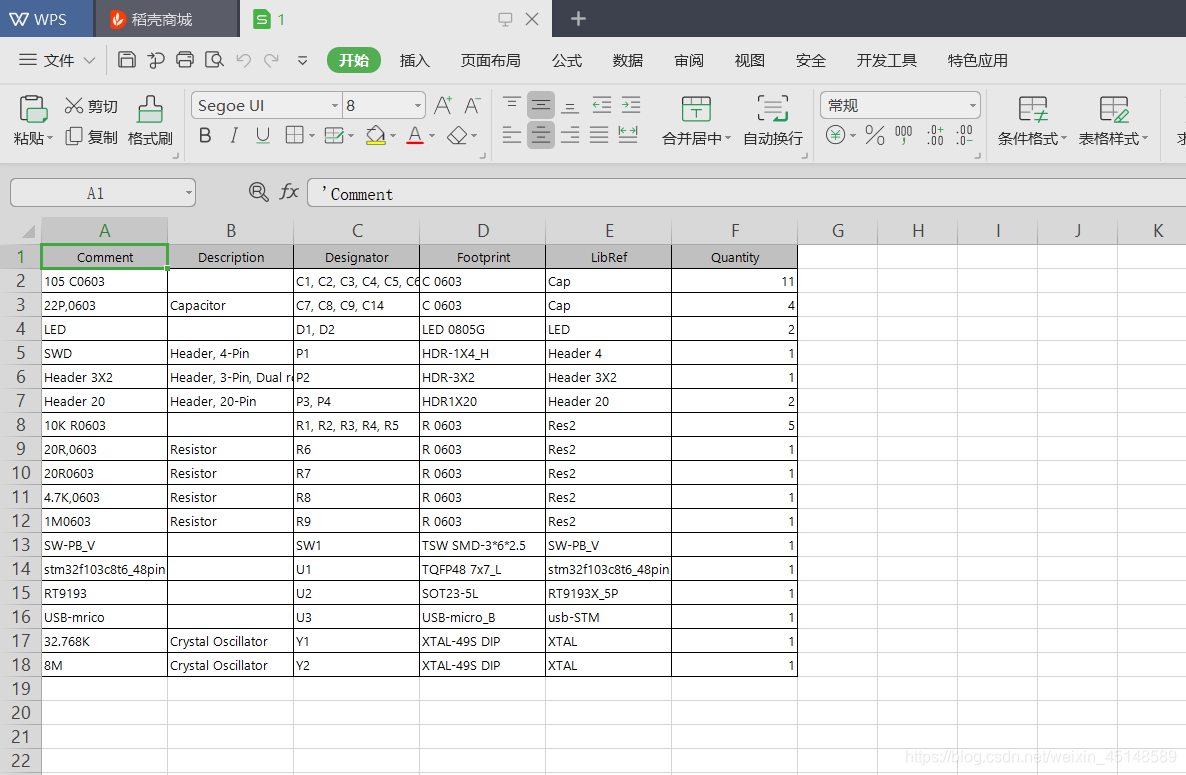

3、下图便是生成的bom表打开之后的样子:

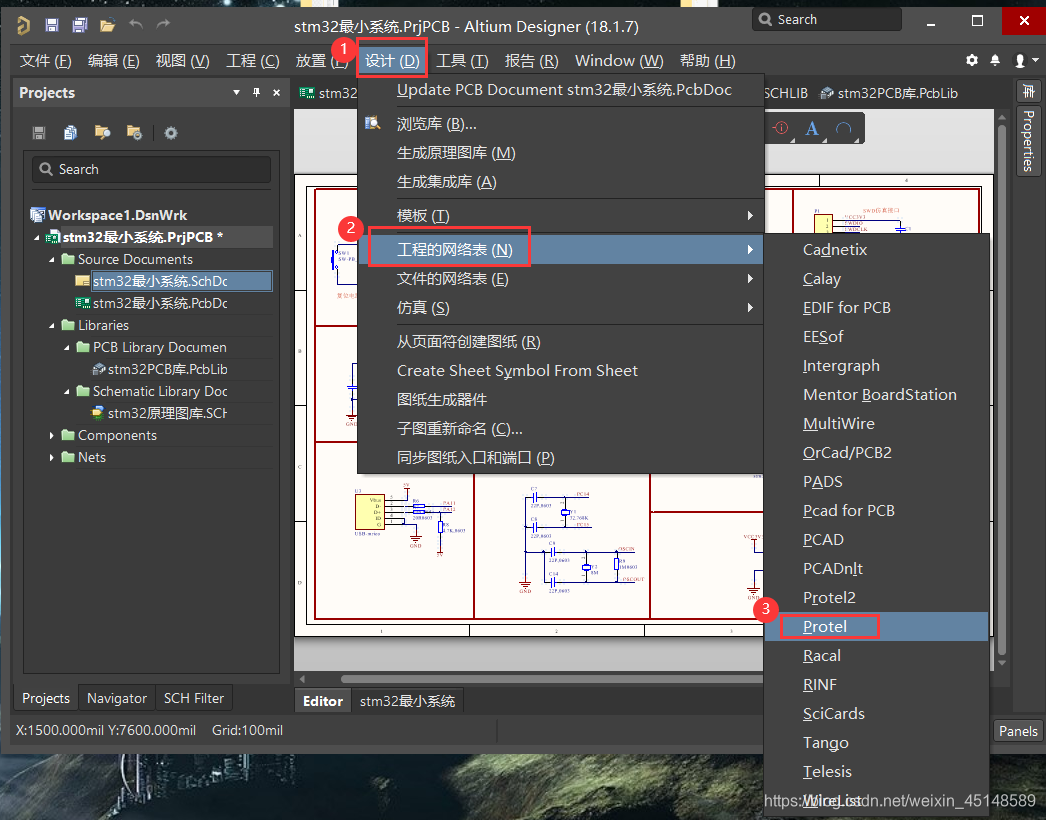

1、先点击设计,然后工程的网格表 ,再点击 Protel 即可生成网络表:

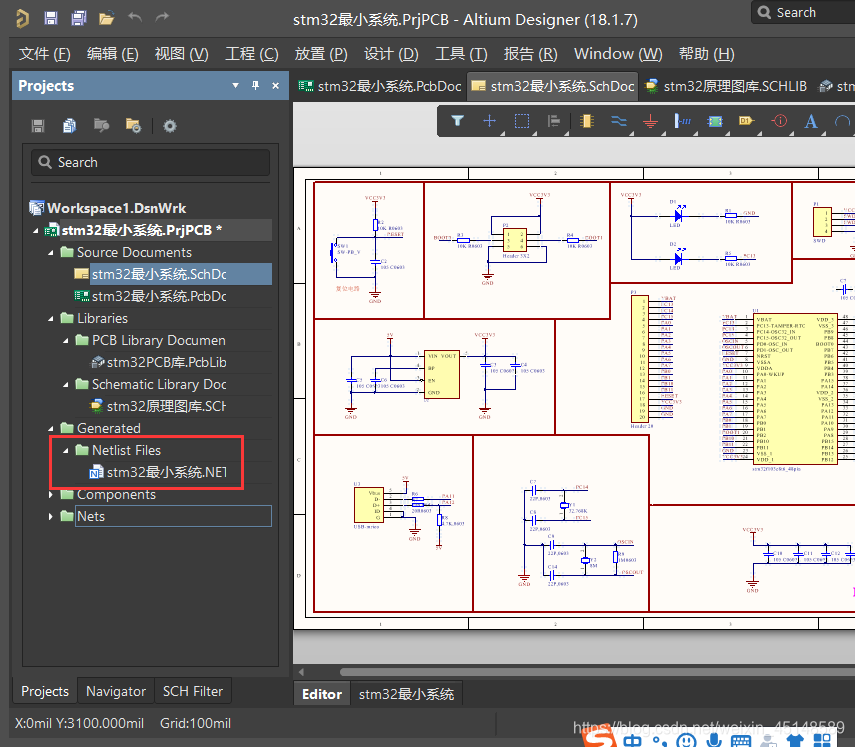

2、之后我们便可以在工程中发现生成的网络表的相关文件:
1、先在工程文件,添加新的 PCB到工程

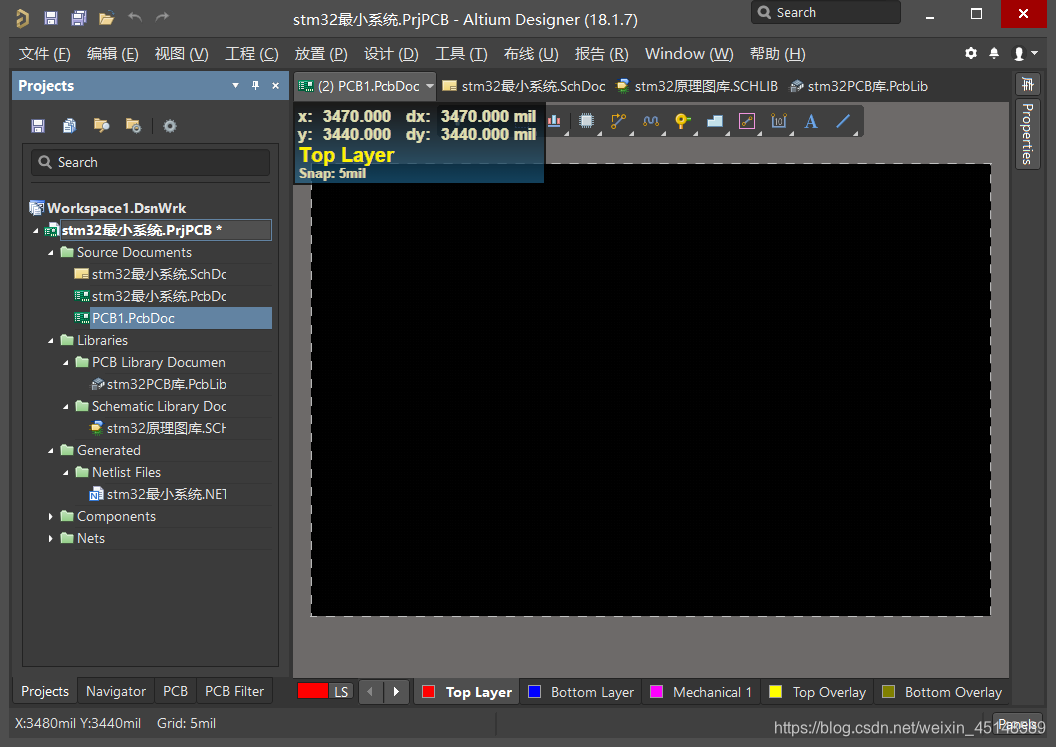

2、添加好之后如下:

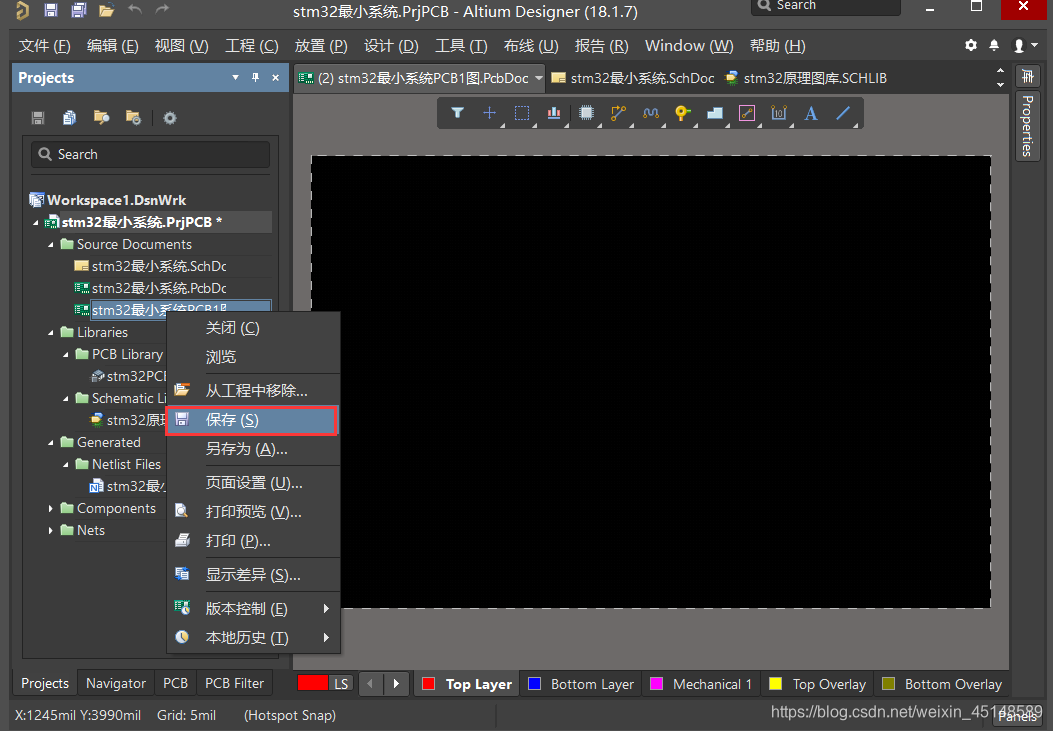

3、保存该PCB图进行更名:

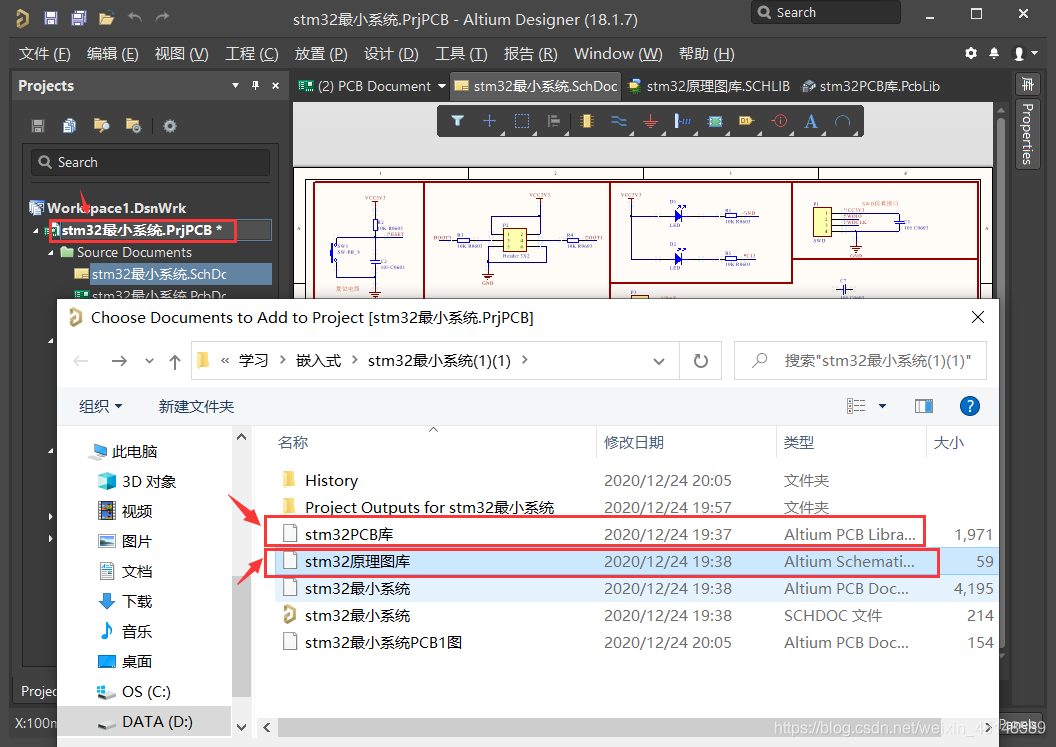

1、右键选中工程,再点击添加已有文档到工程,添加以下之前已有的文件:

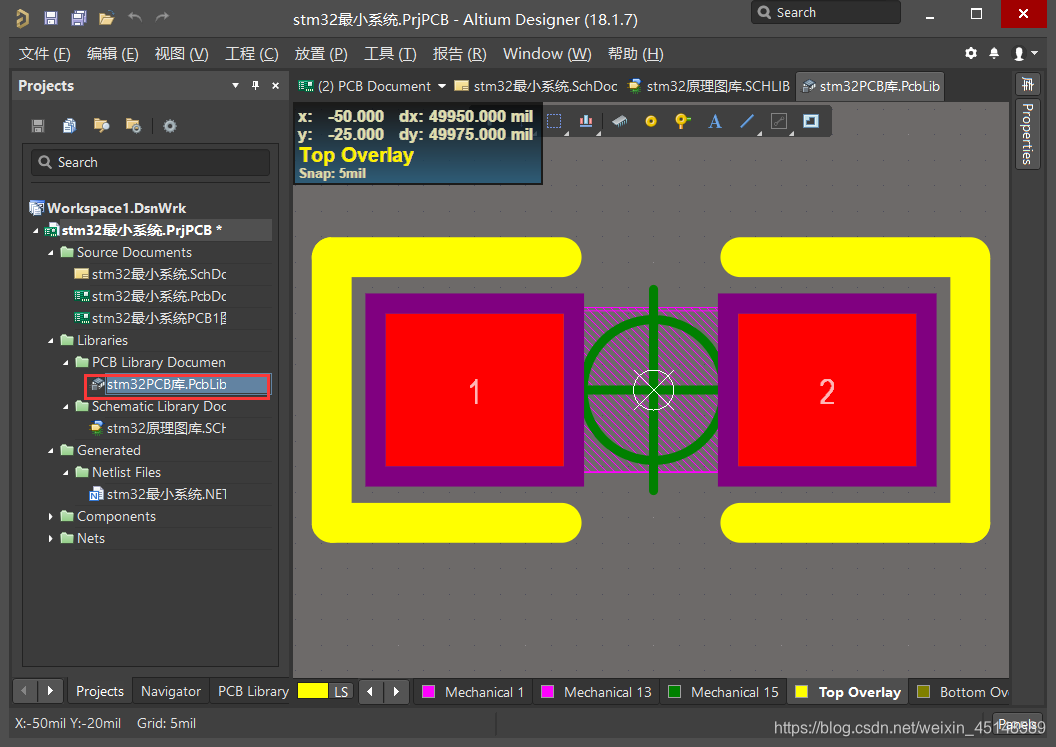

2、添加之后stm32PCB库打开如下:

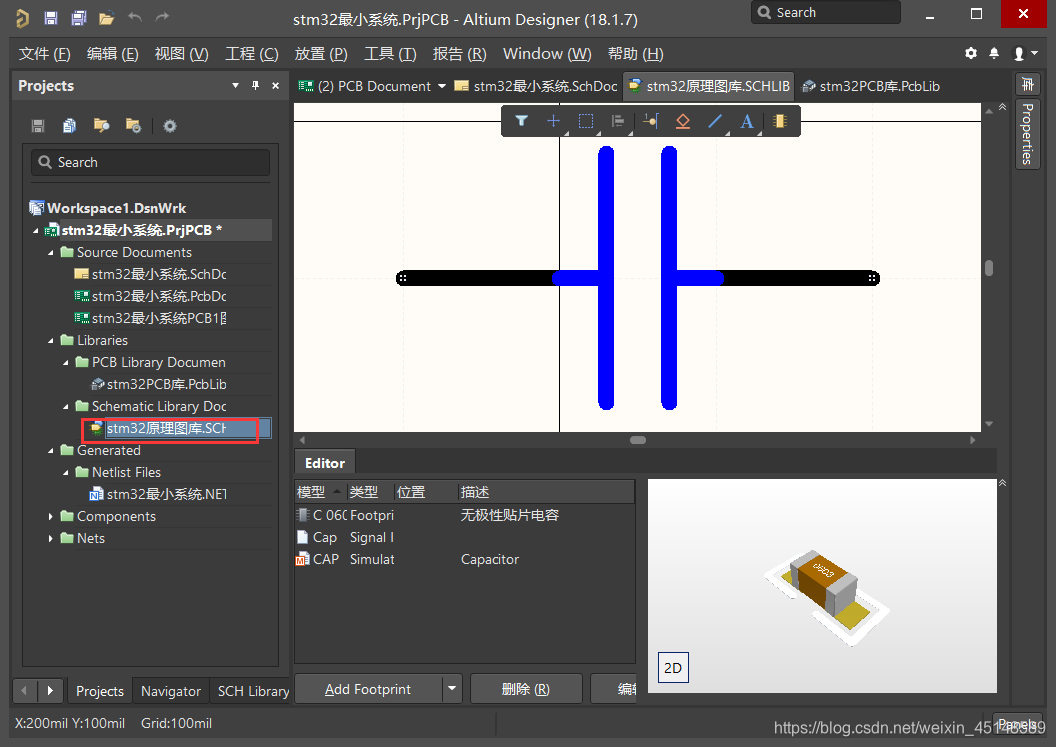

3、添加之后stm32原理图库打开如下:

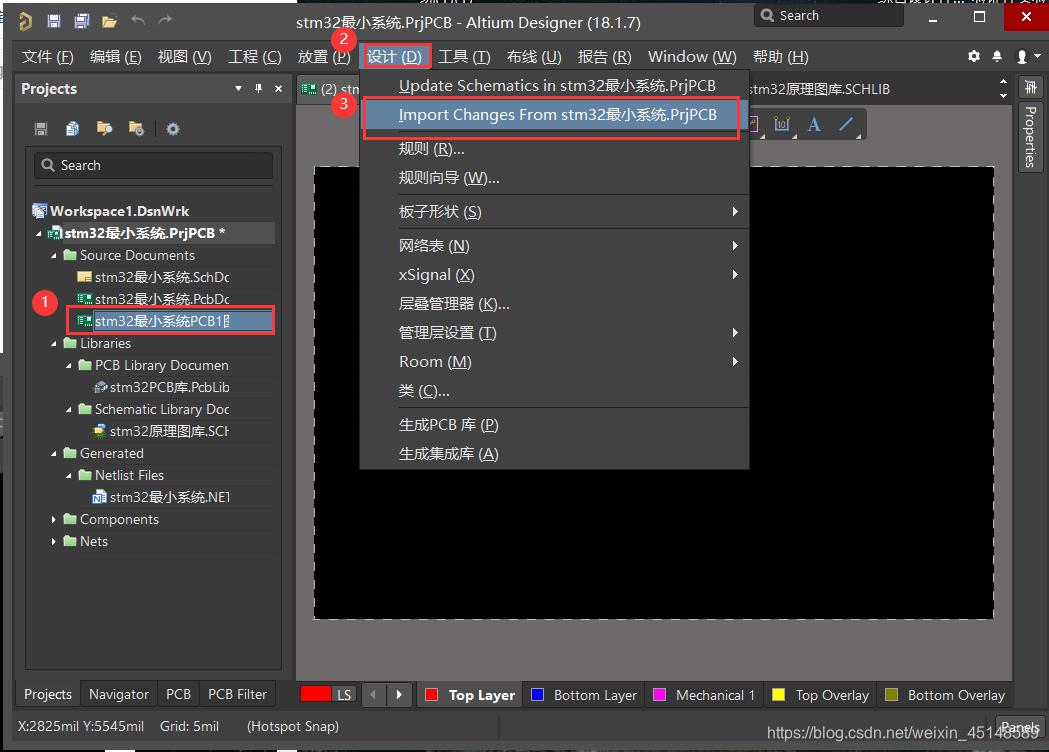

1、如下图进行操作:

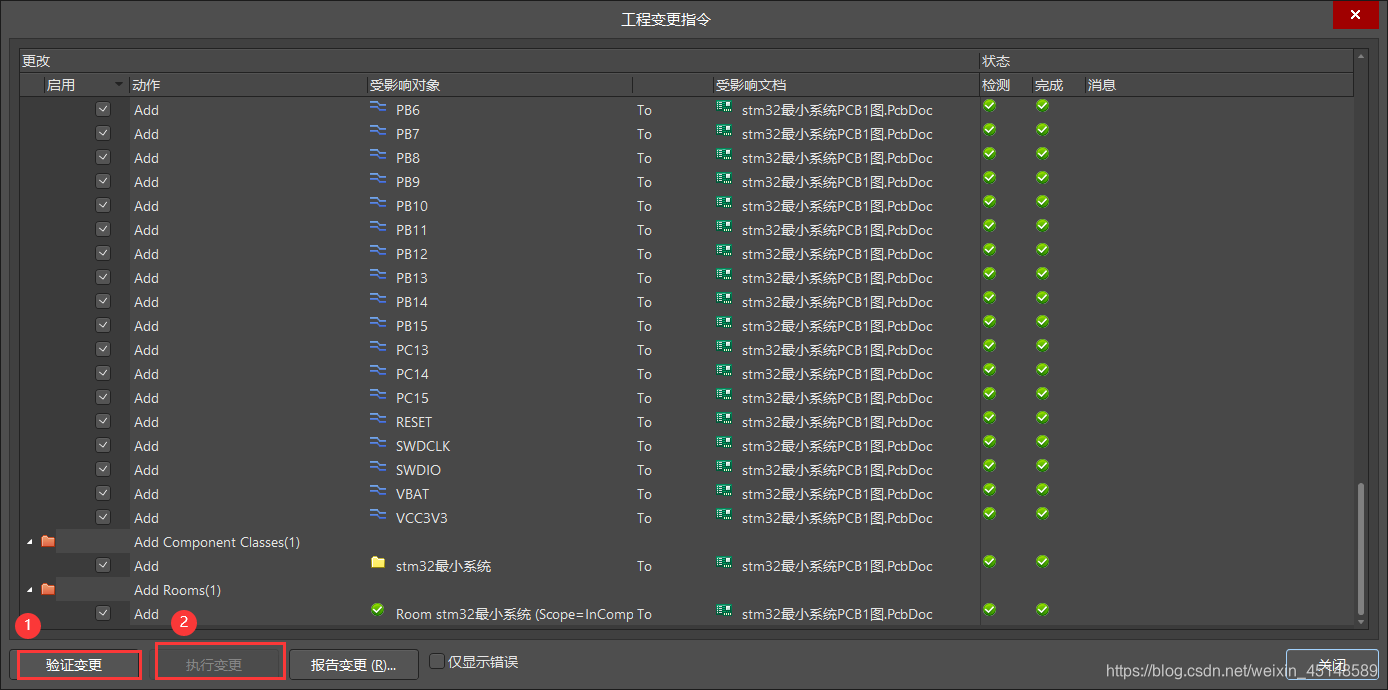

2、之后在弹出的界面中进行验证变更和执行变更,可以发现没有错误:

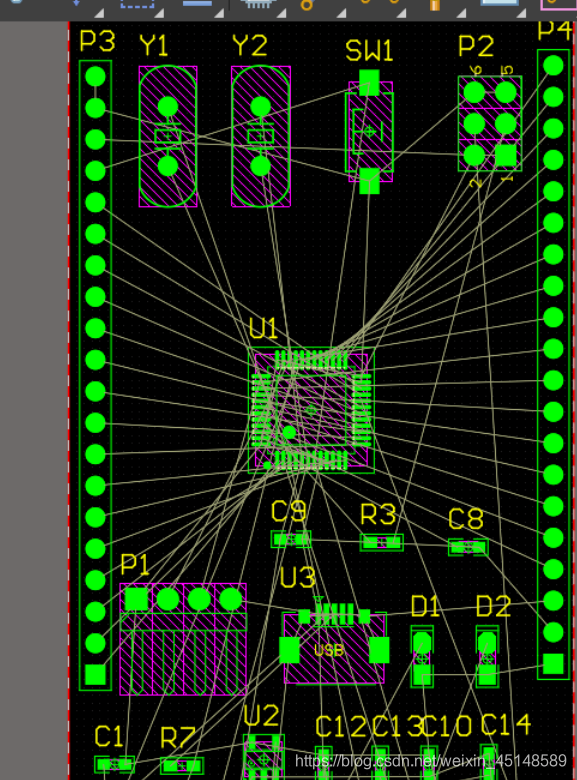

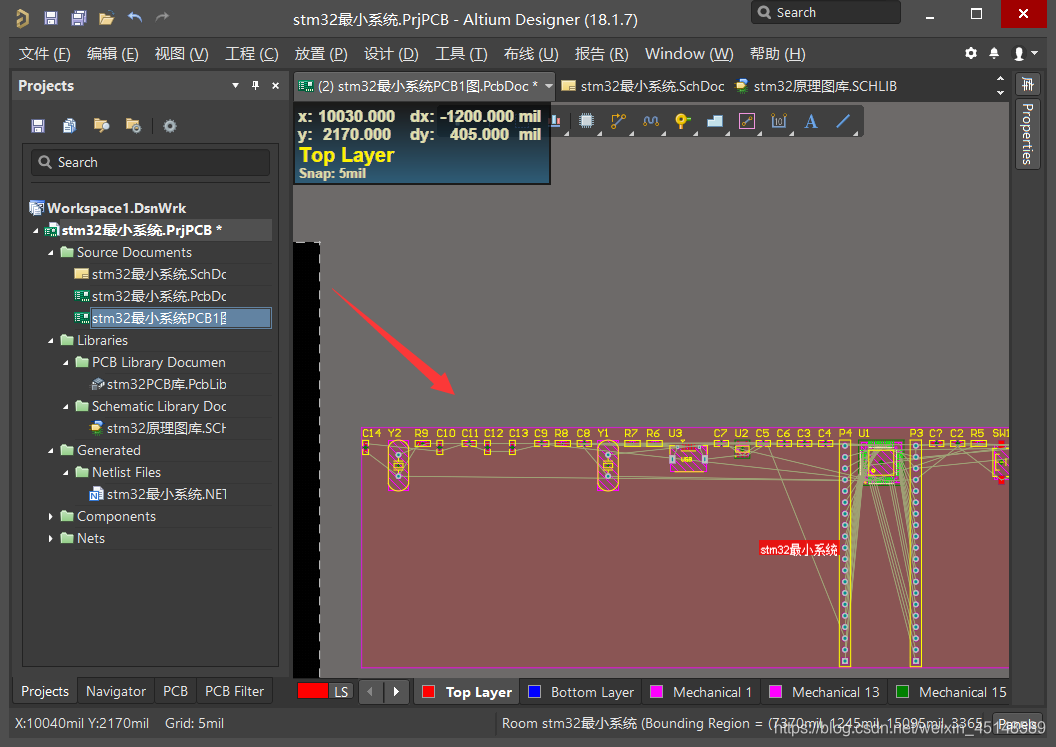

3、完成以上步骤之后便会出现如下构造图:

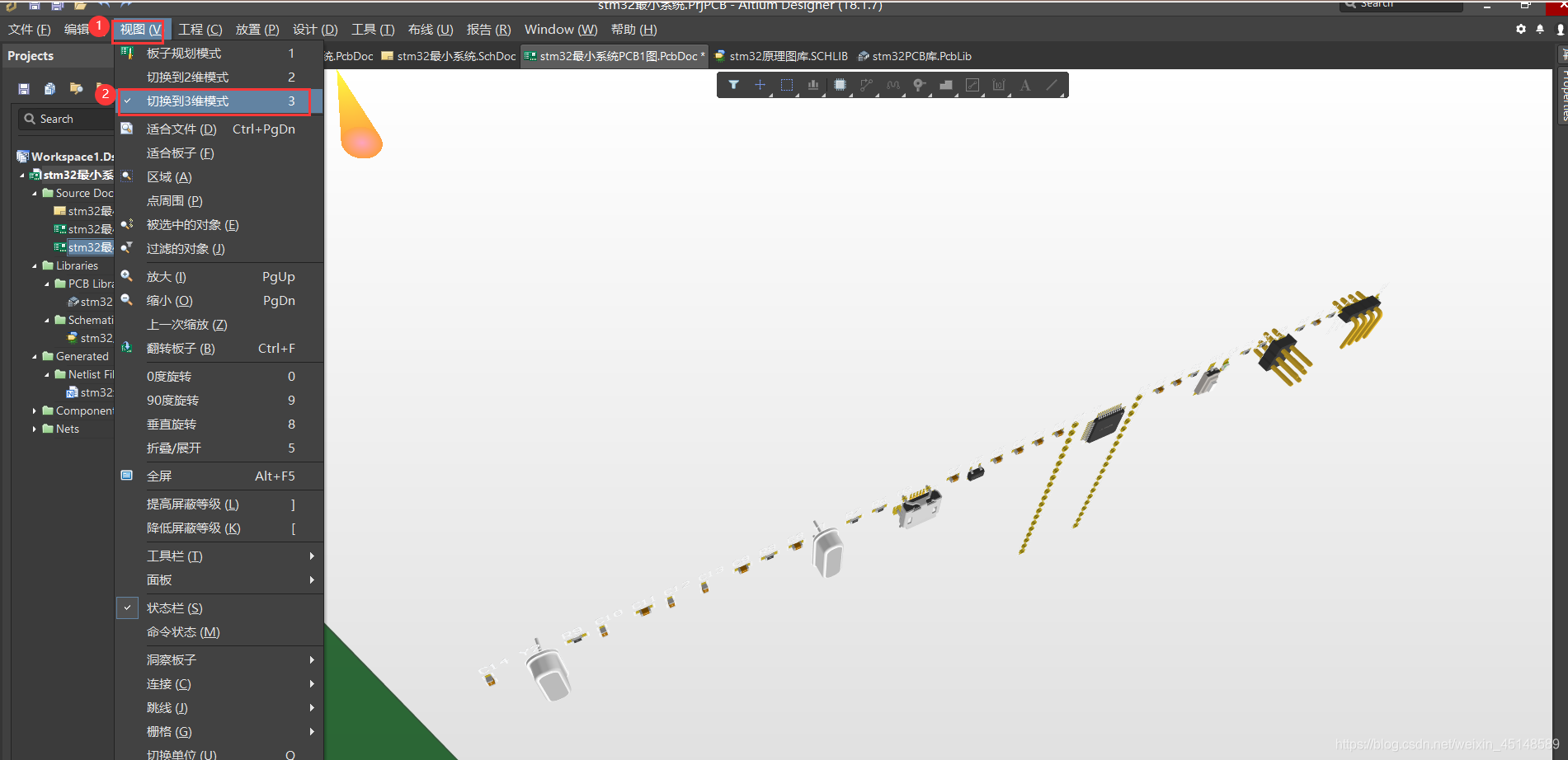

4、如下切换为3D模式进行观察:
(按住 shift + 右键 可以转动3D视图)
1、设置管脚最小间距

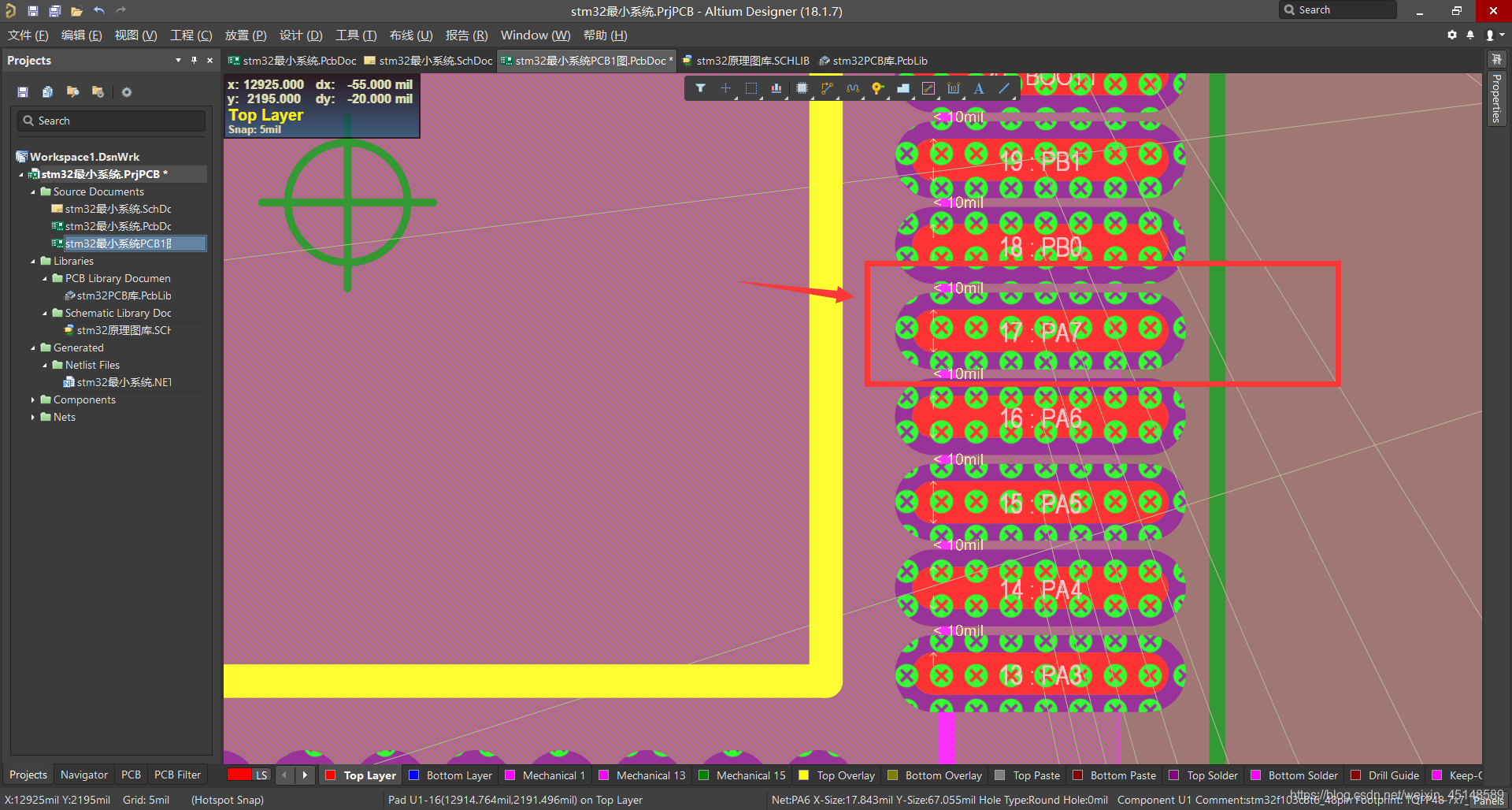

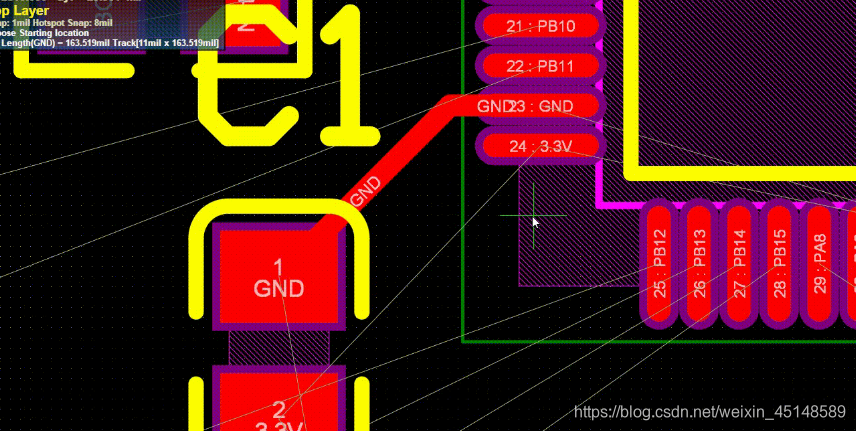

放大芯片(键盘Pu,Pd键进行快捷放大缩小),管脚之间的距离是小于 10 mil,默认规则的最小显示单位是 10 mil ,小于 10 mil 的距离就会像这样报错:

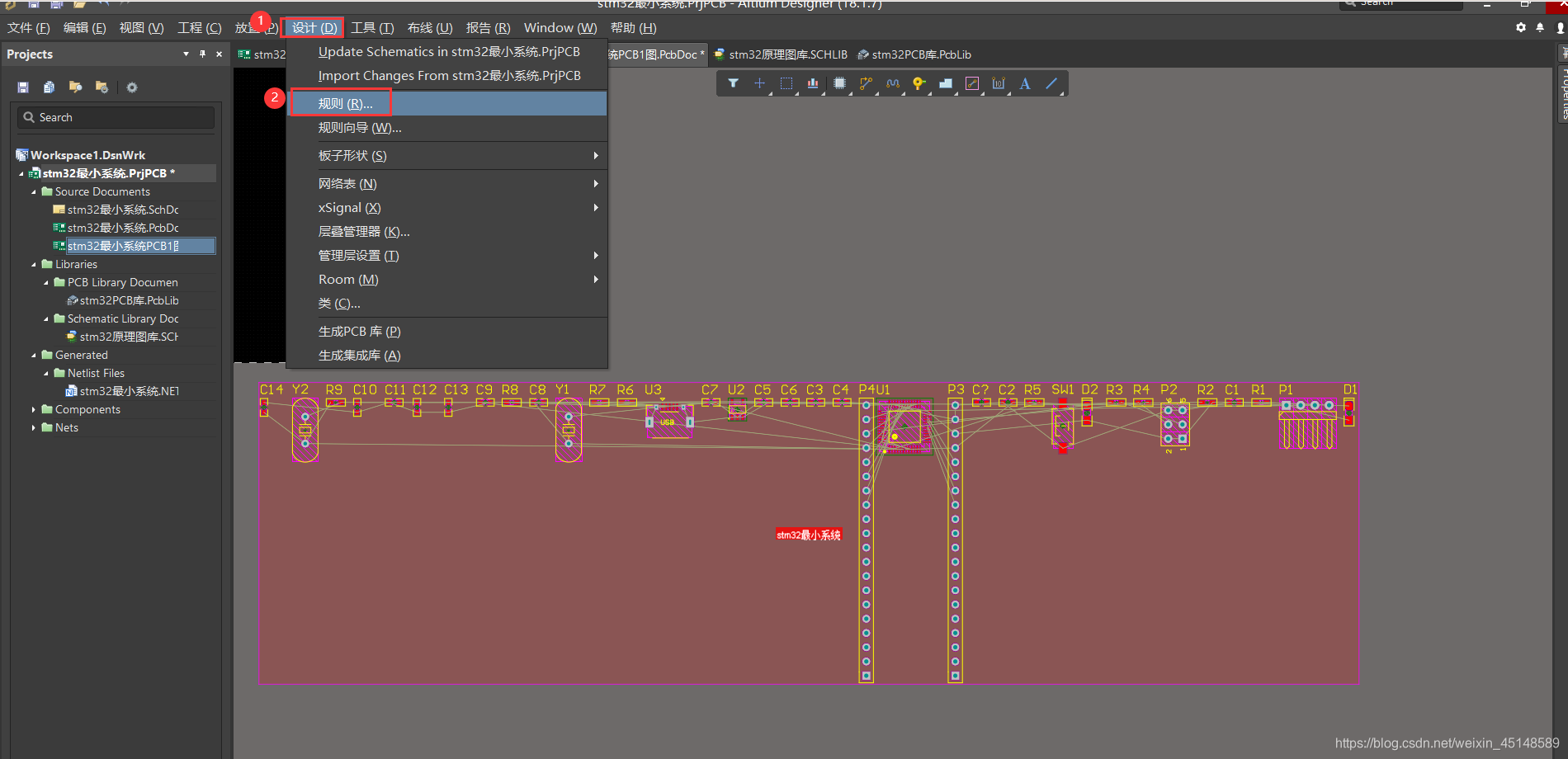

2、所以我们接下来进行设置最小间距:

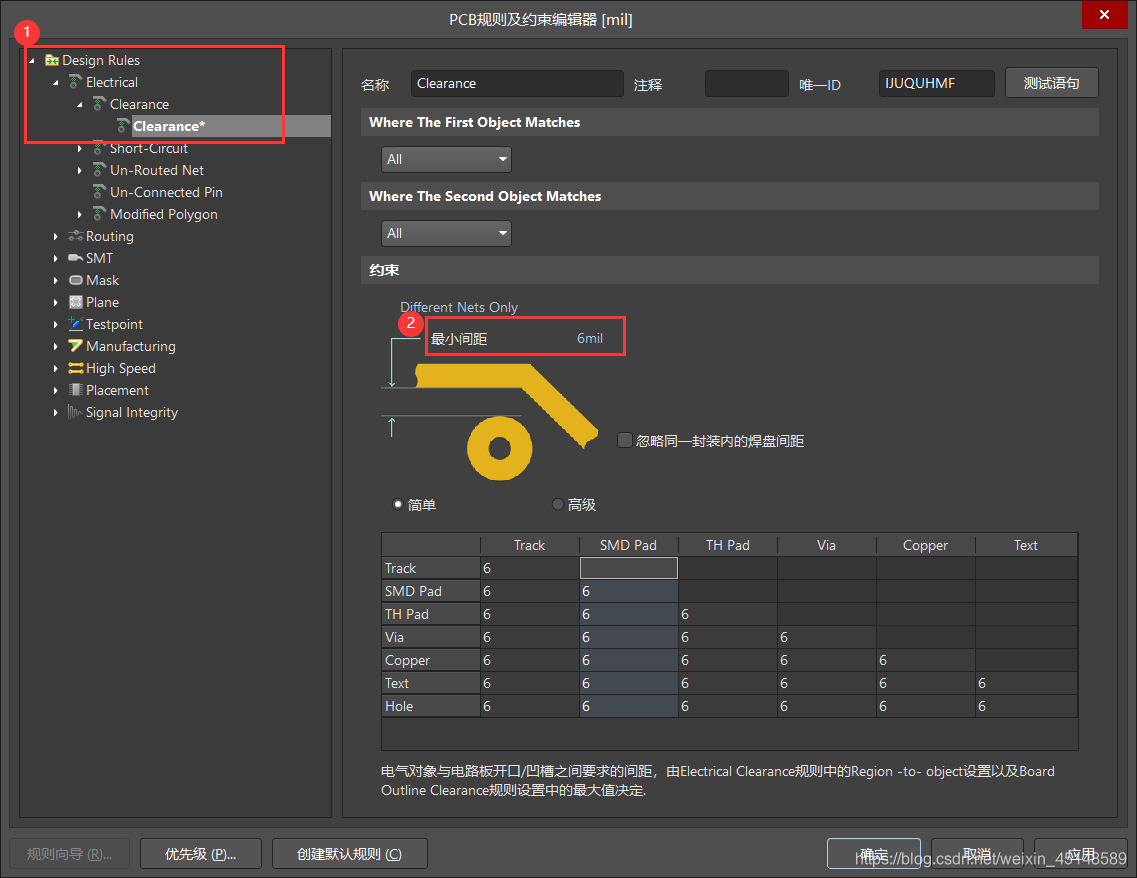

之后进行更改间距(我们设置为6mil):

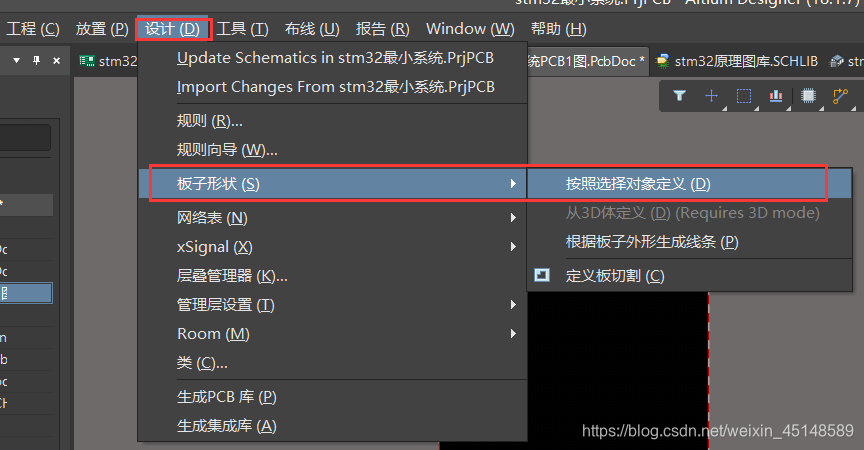

3、定义板子的形状和大小

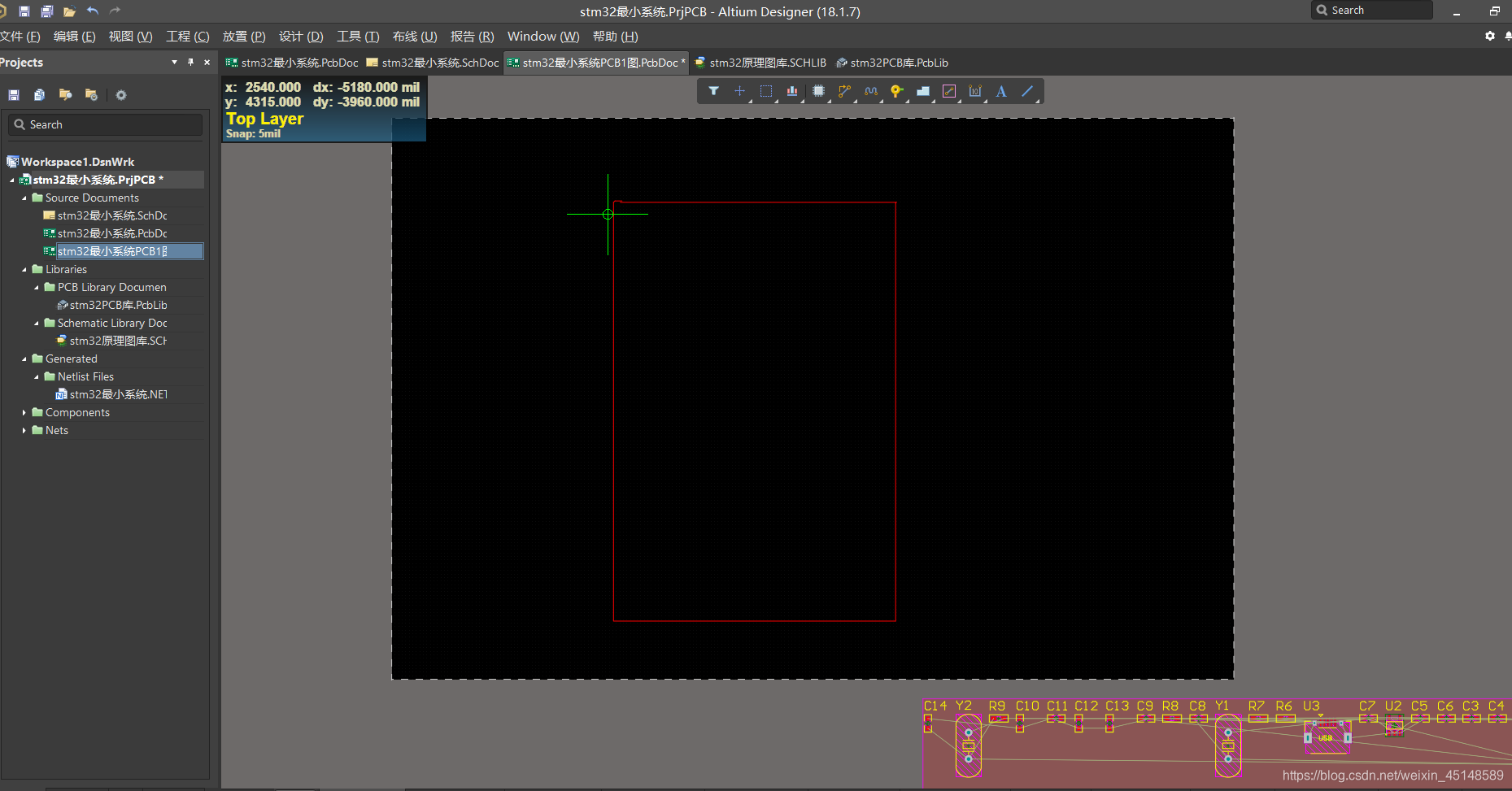

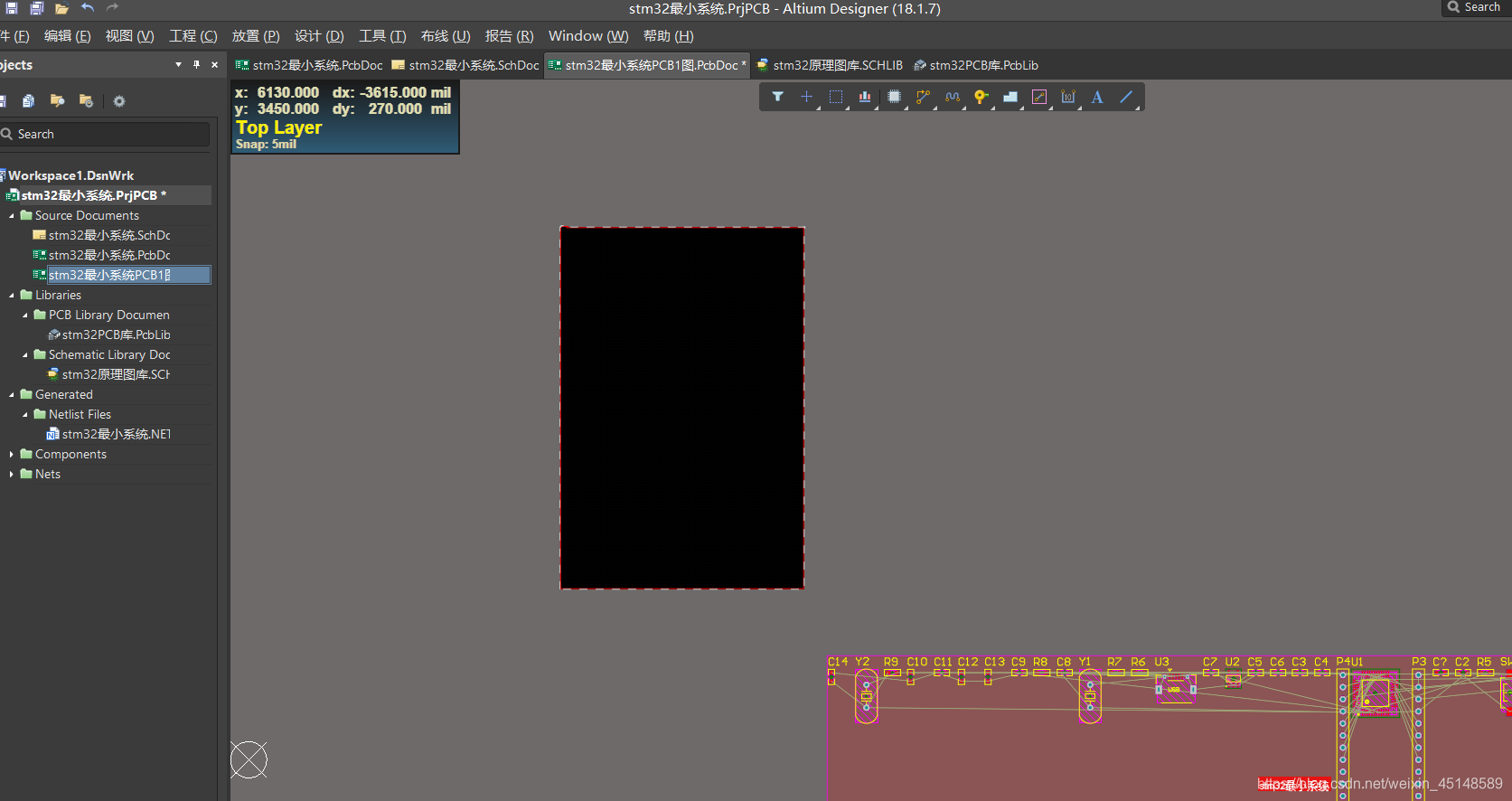

用线或圆弧等画出板子的形状和大小:

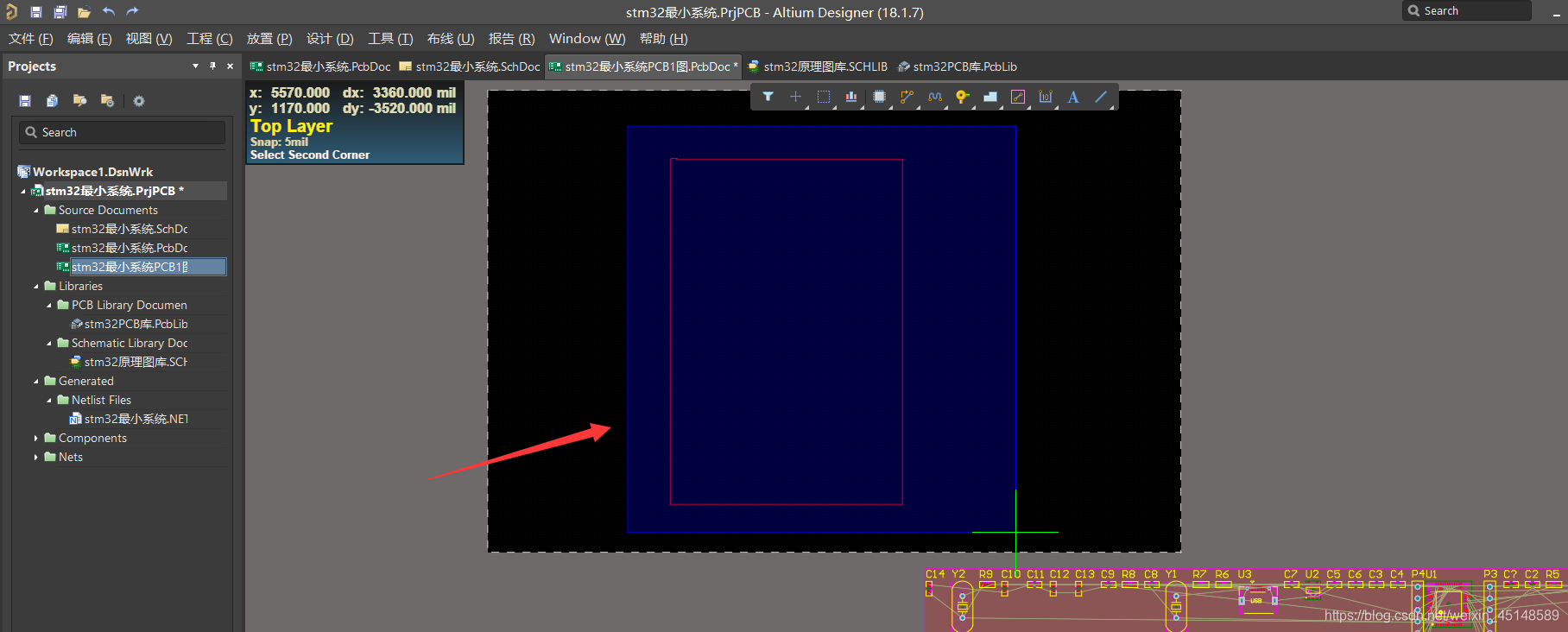

4、鼠标拖动选中板子区域:
然后对板子进行裁剪:
裁剪好后:

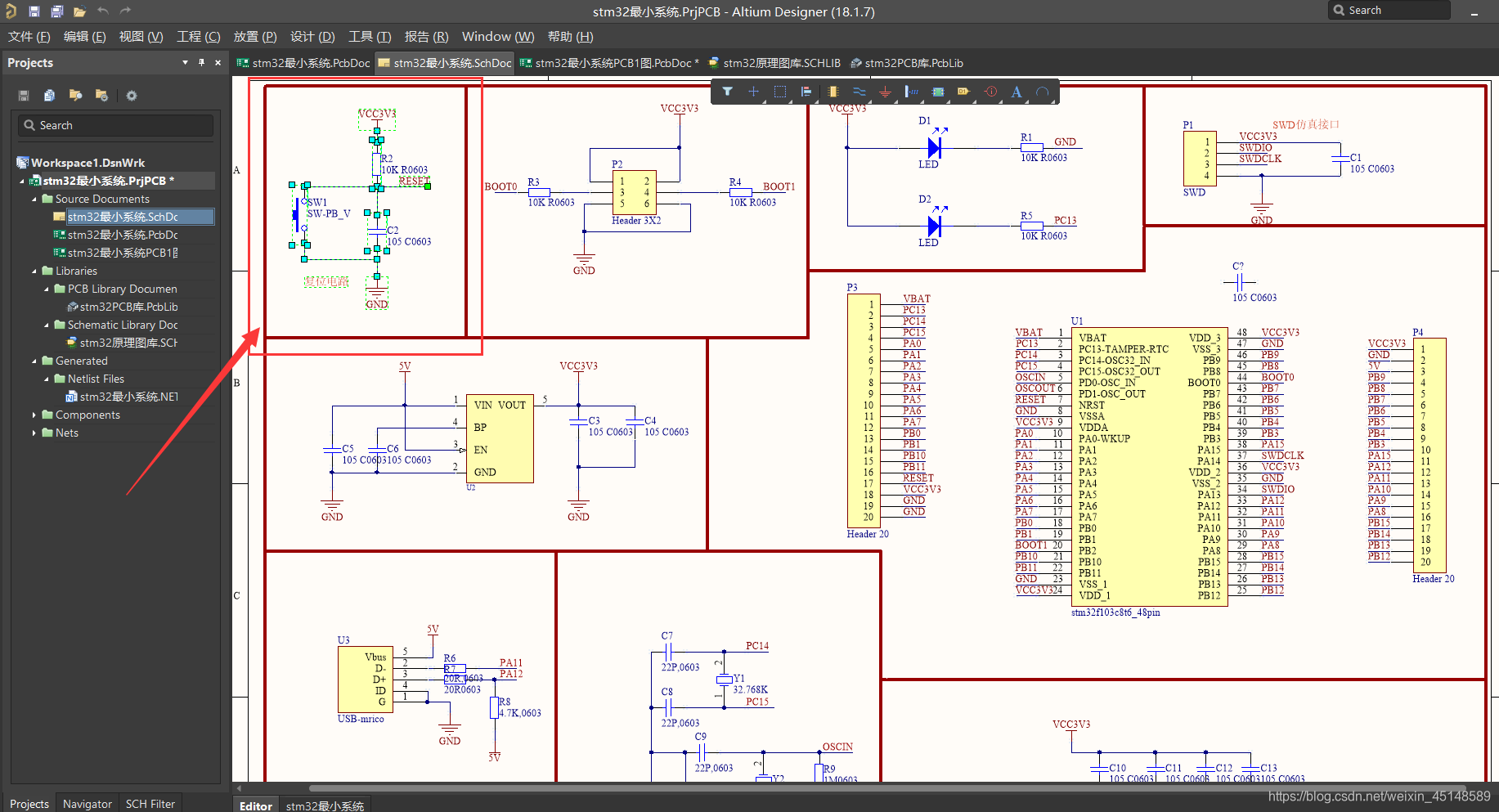

5、切换到并打开原理图界面,选择一个区块:

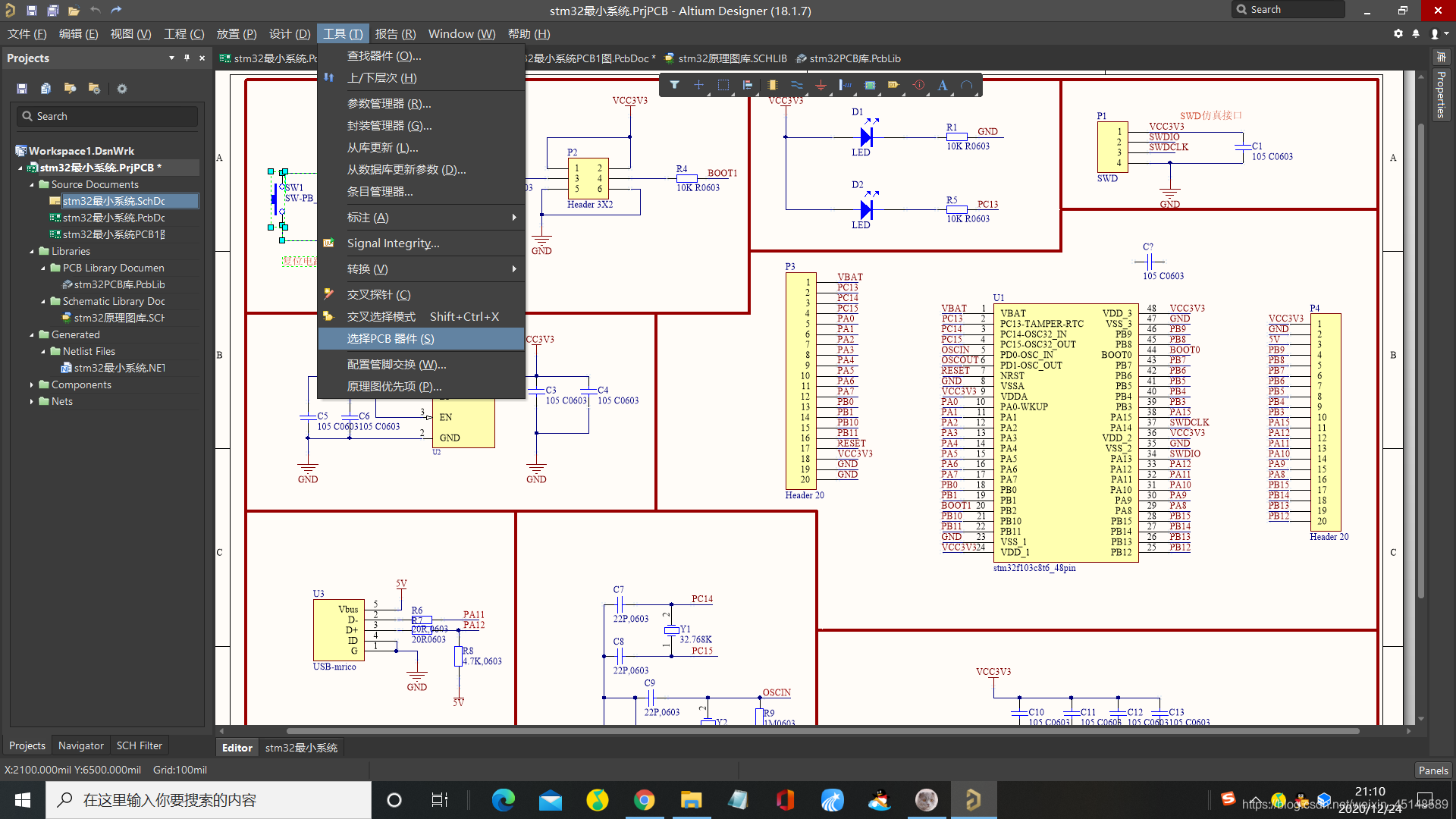

6、之后选择 PCB 器件 ,然后在PCB界面内就选中了相应元件

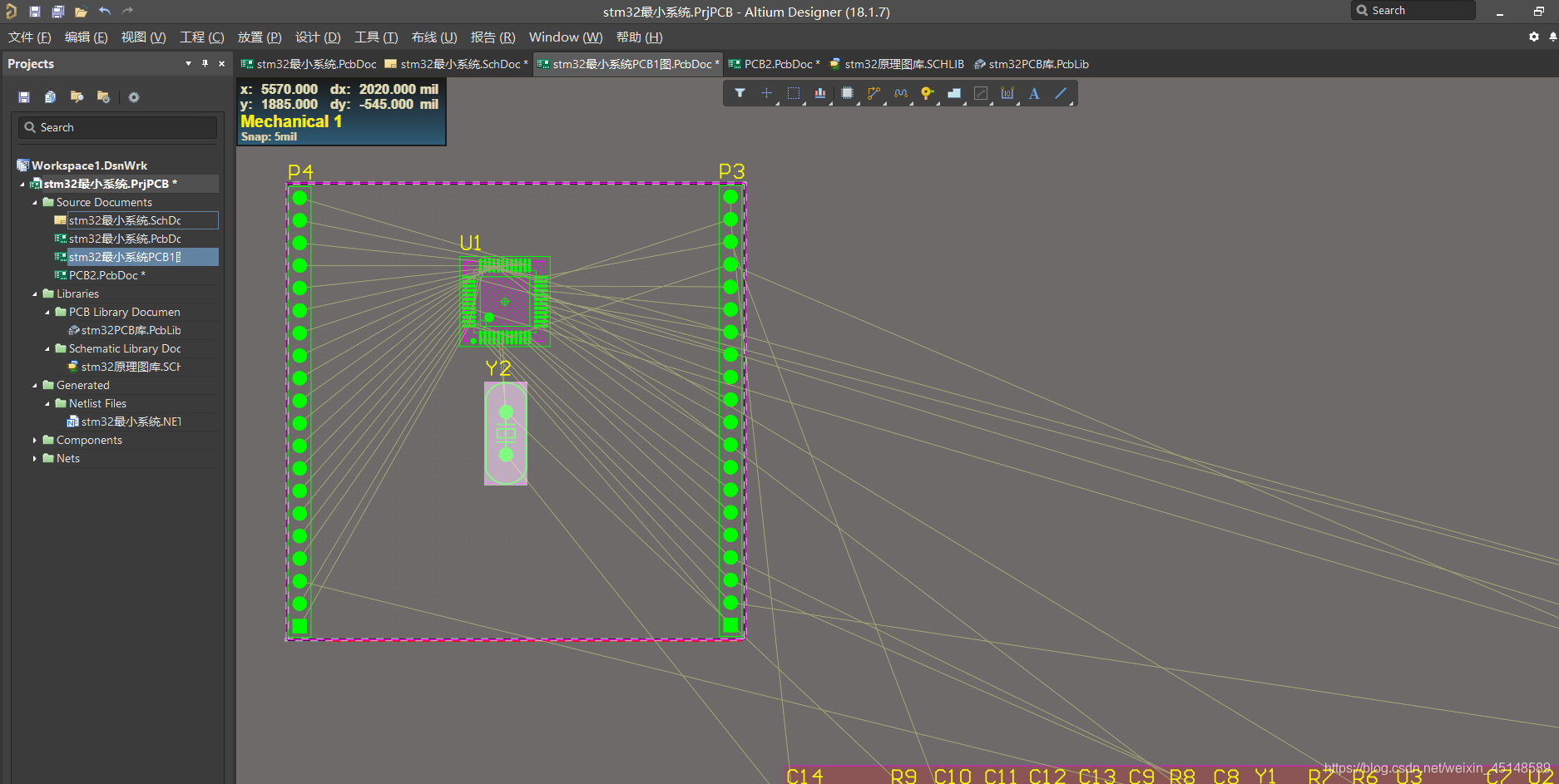

7、然后将对应块移动到我们自定义的区域内想要的位置:
放好之后如下:
1、布线可以选择手动布线也可以自动布线

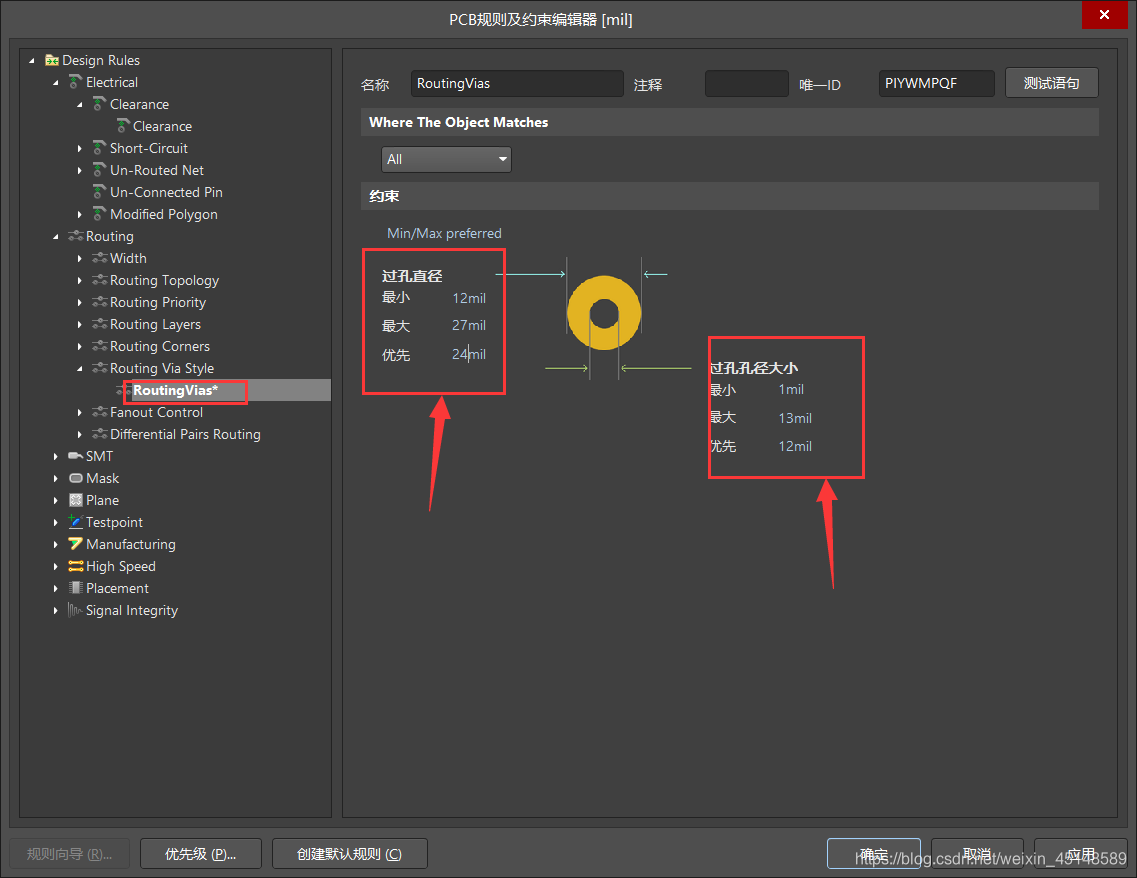

2、在布线前,首先进行设置,过孔的大小需要改变避免过孔过大:

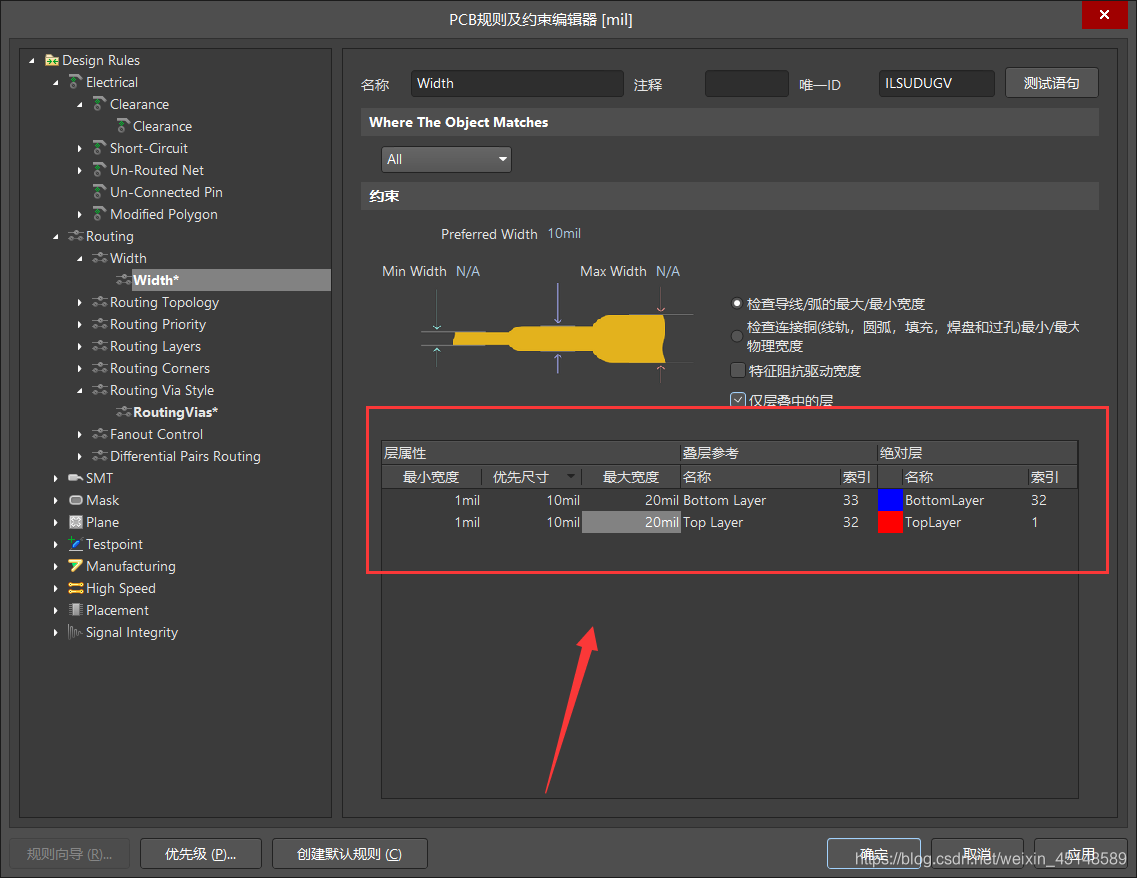

3、然后进行更改线宽:

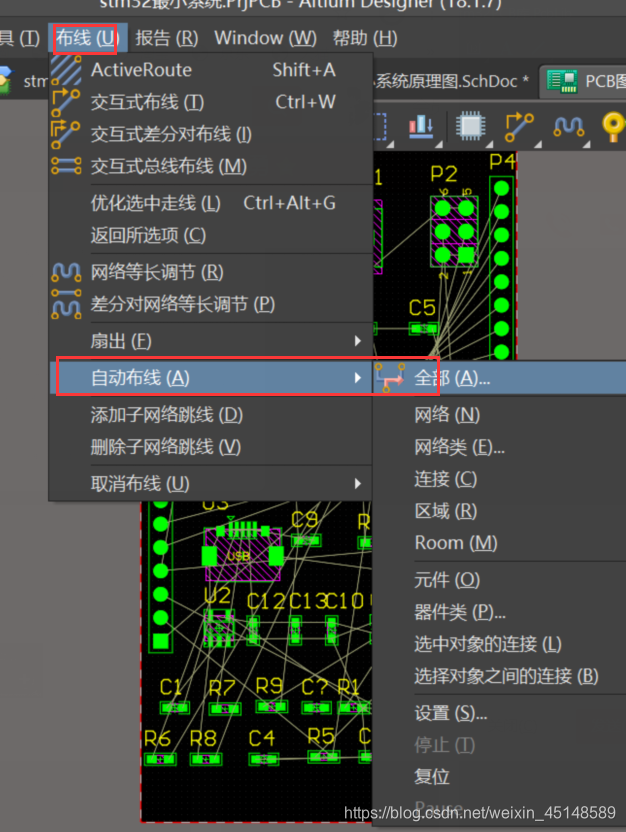

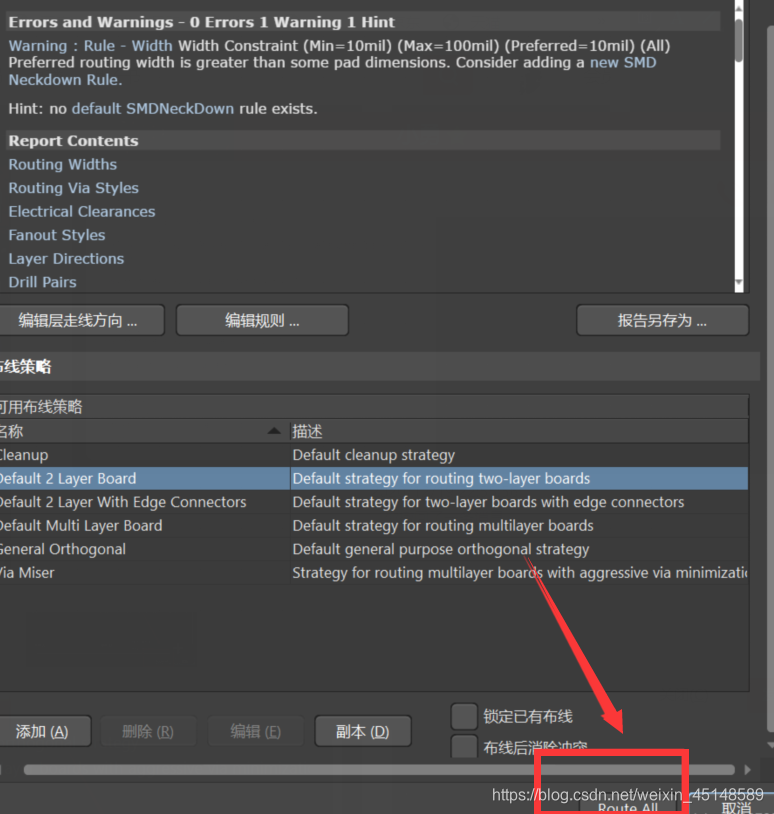

4、选择自动布线:
之后:

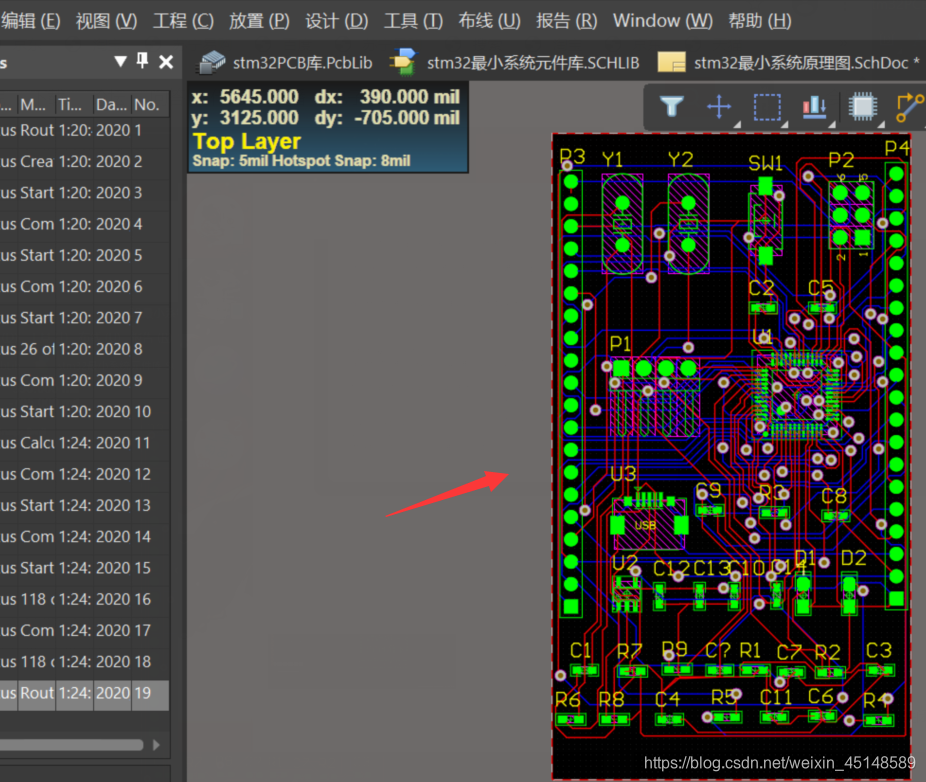

5、自动布线便完成:

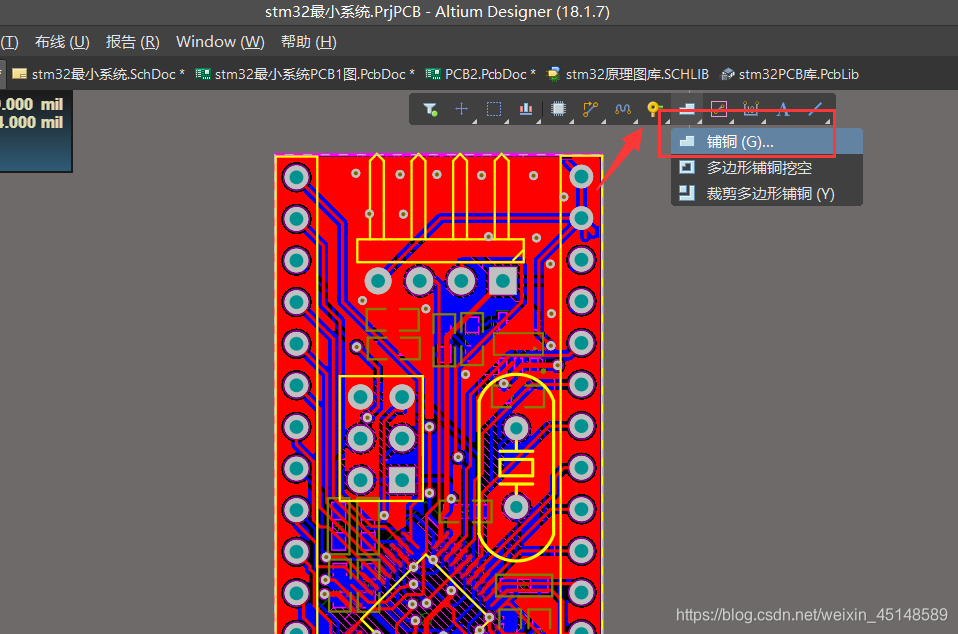

1、点击如下进行铺铜:

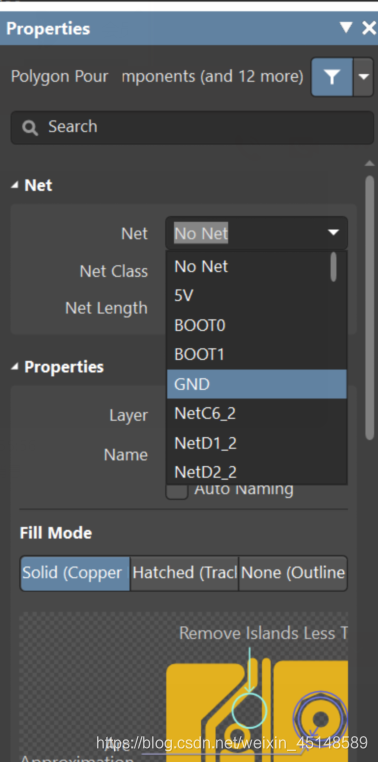

2、我们将网络选择GND,让它接地线:

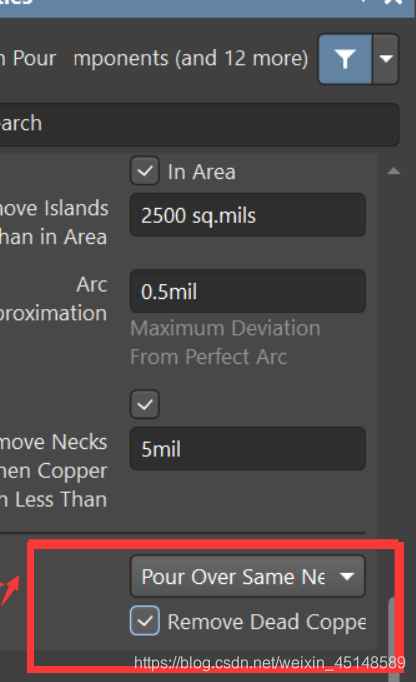

并勾选移除死铜:

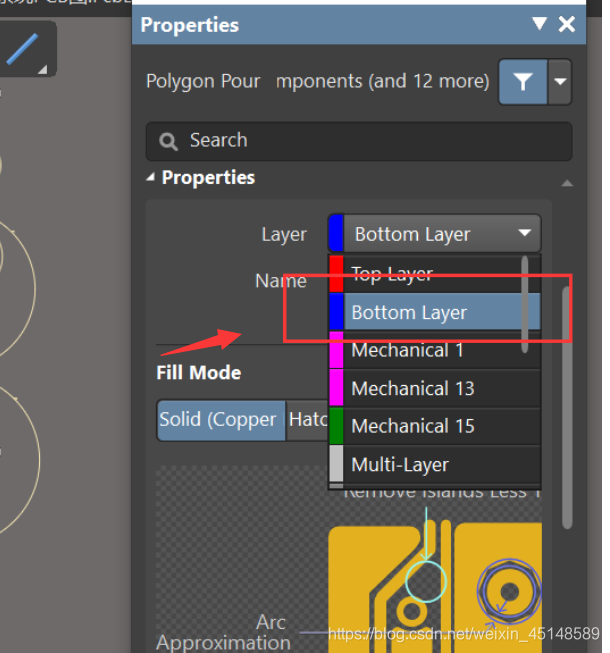

给背面覆铜:

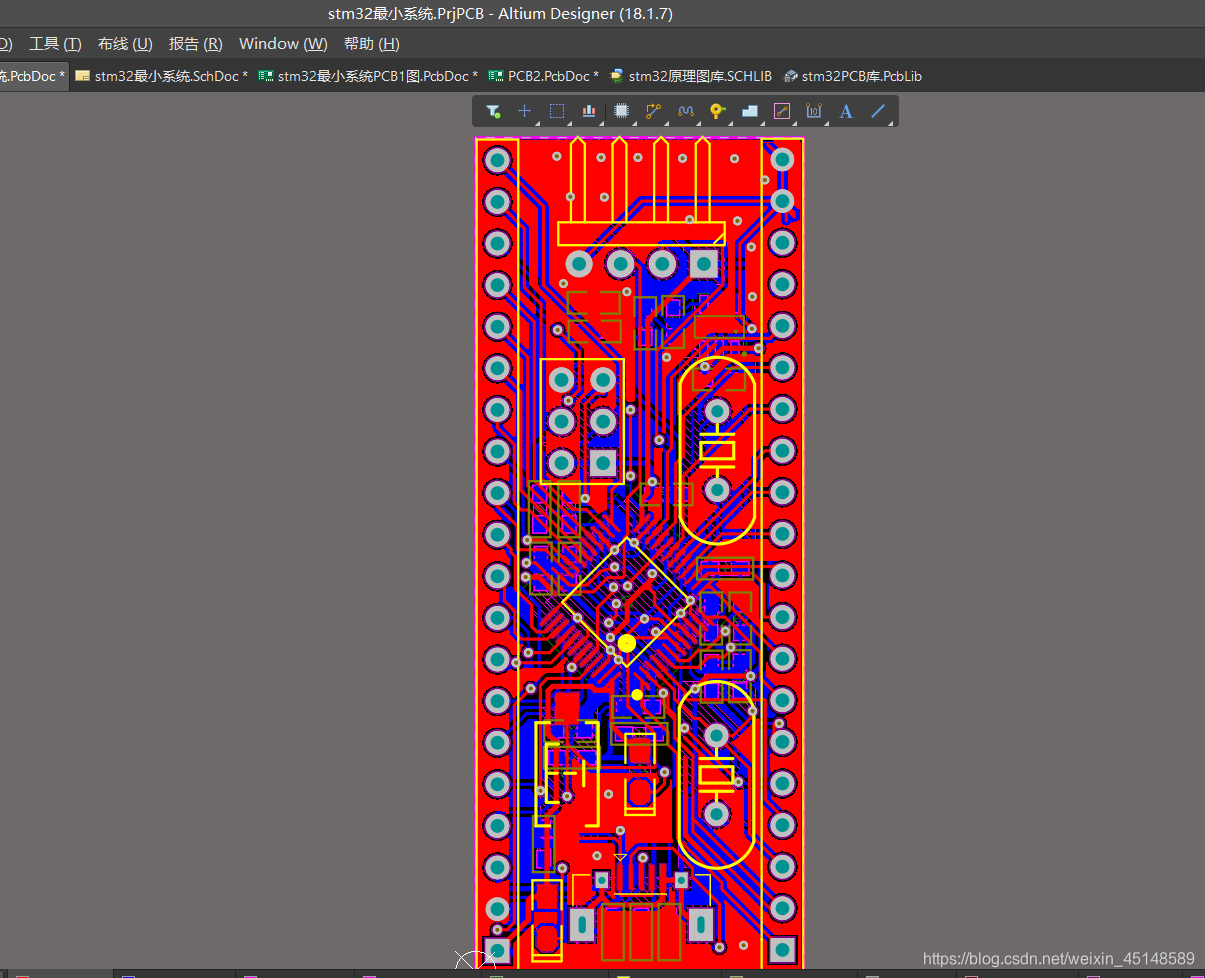

完成铺铜:
1、下载PCB Logo Creator 插件 :
下载链接:别人推荐的资源
提取码:hd8v
2、选择logo,通过 windows 自带的画图工具,将(我自己拍的书上写过的简单的名字)
图片转换为单色位图. bmp 文件:

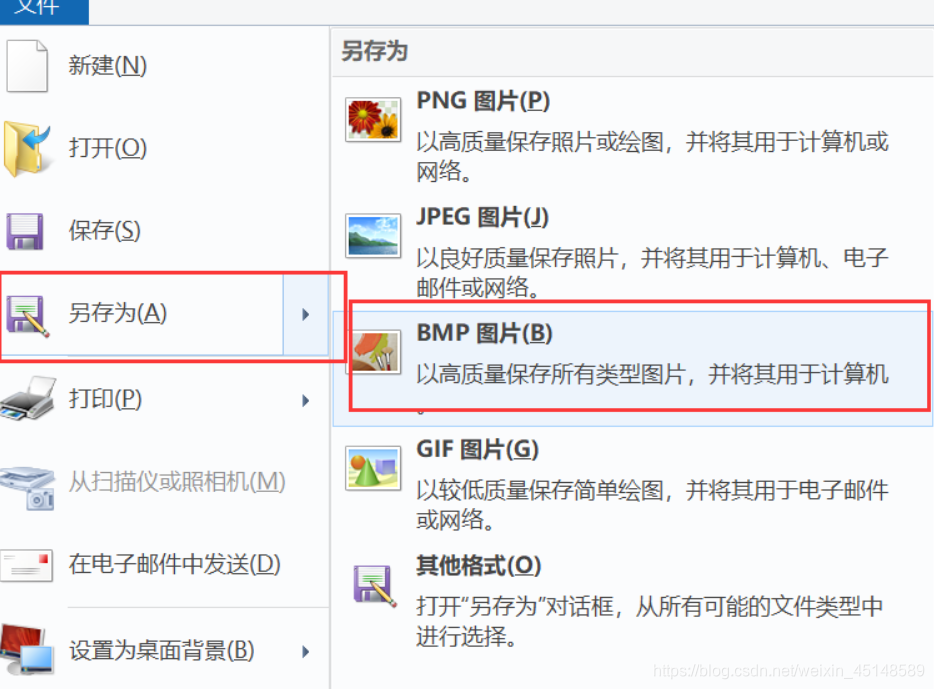

之后选择保存类型为单色位图。

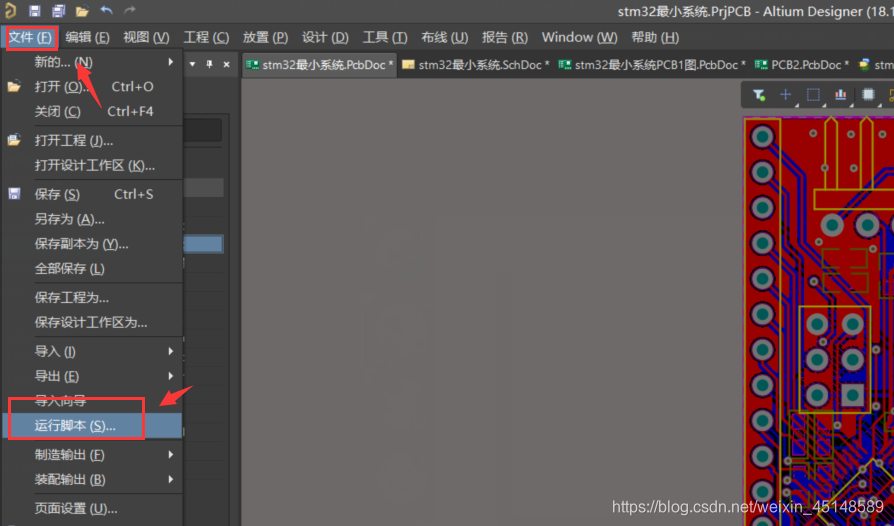

3、进行如下操作:
在弹出的界面中如下选择:

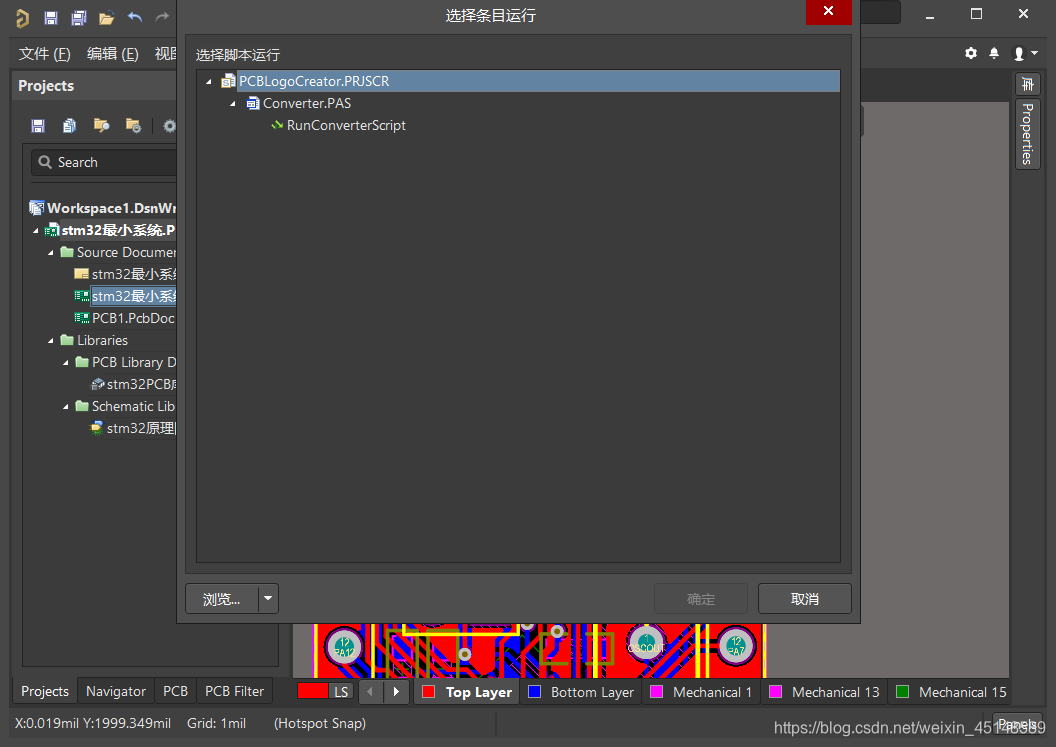

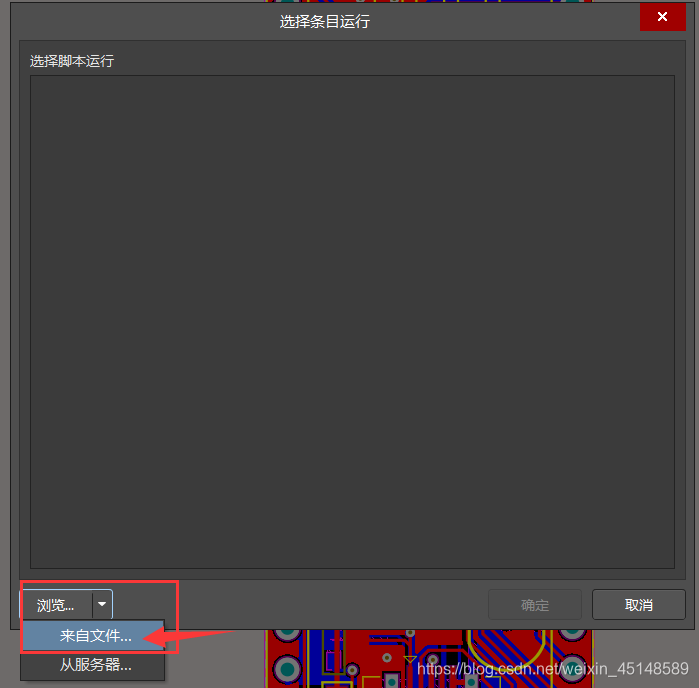

添加刚刚我们下载好的PCB插件文件:
然后点击运行脚本。

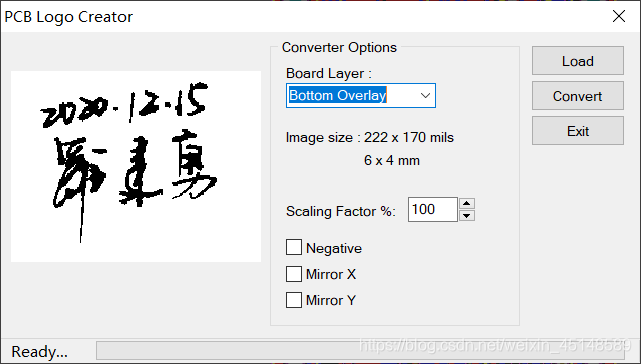

4、之后点击浏览加入.bmp文件,勾选为 Bottom Overlay,

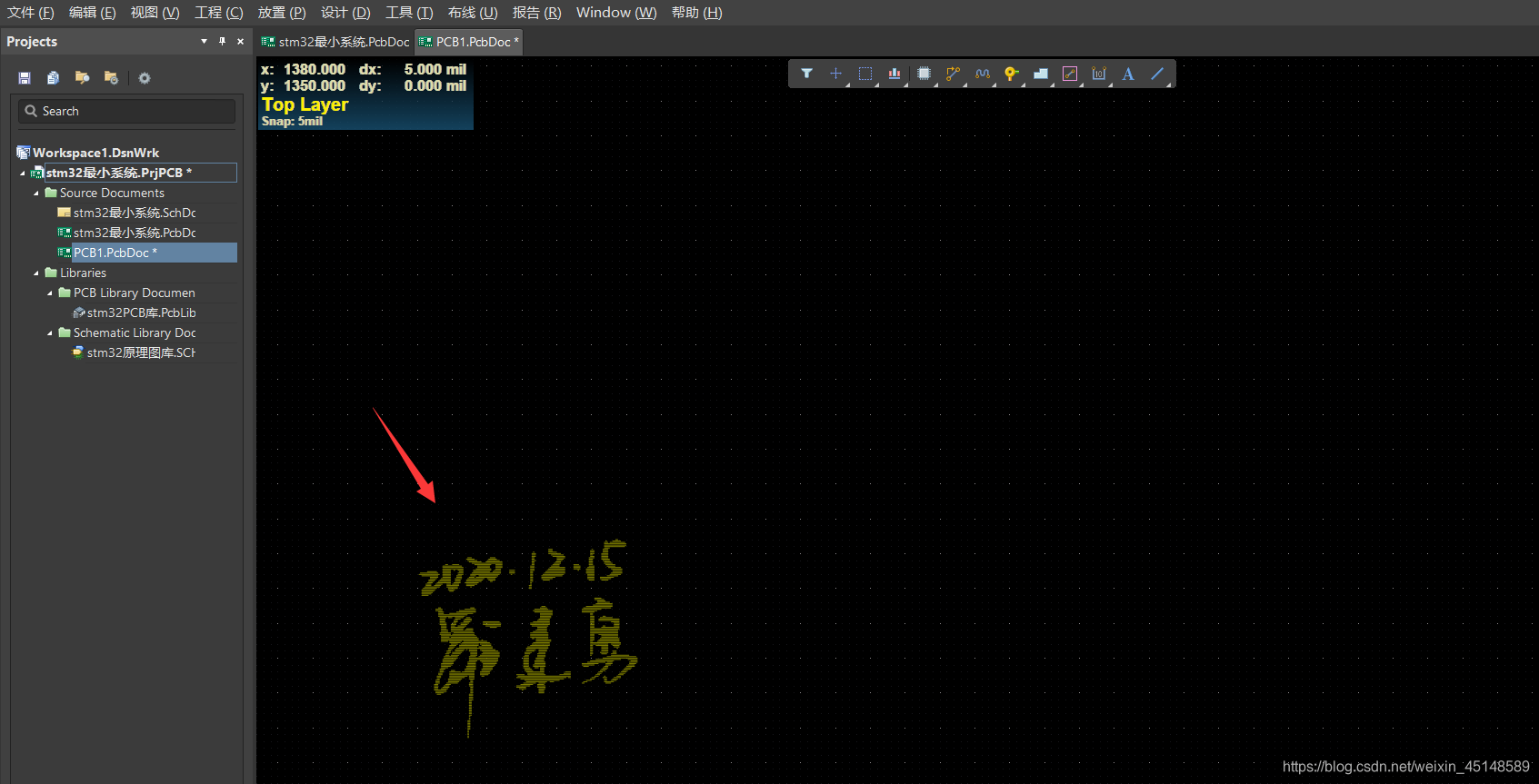

完成后,会在新文件的PCB板上出现添加的图像

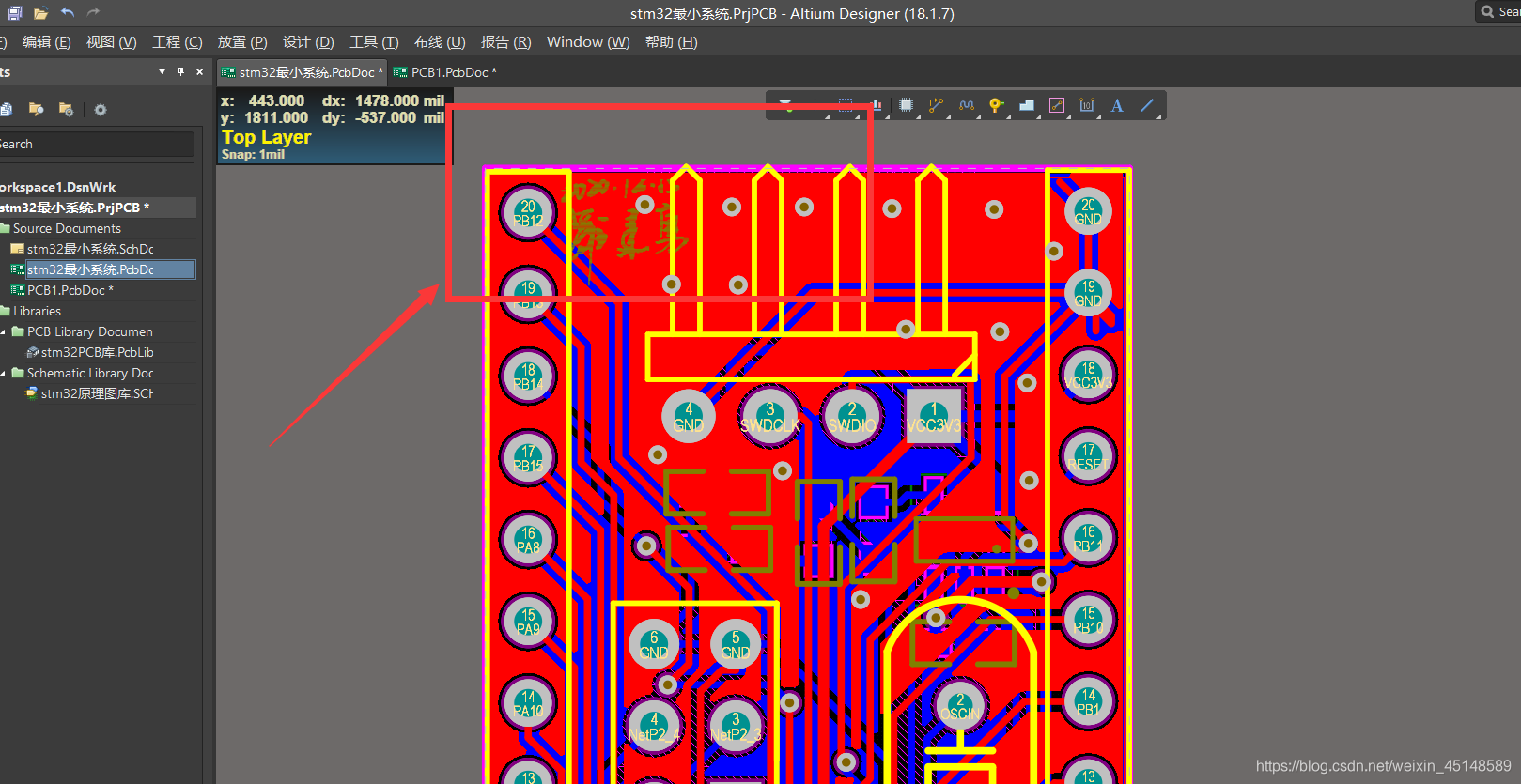

之后将logo 复制粘贴 到板子上j就可以了:

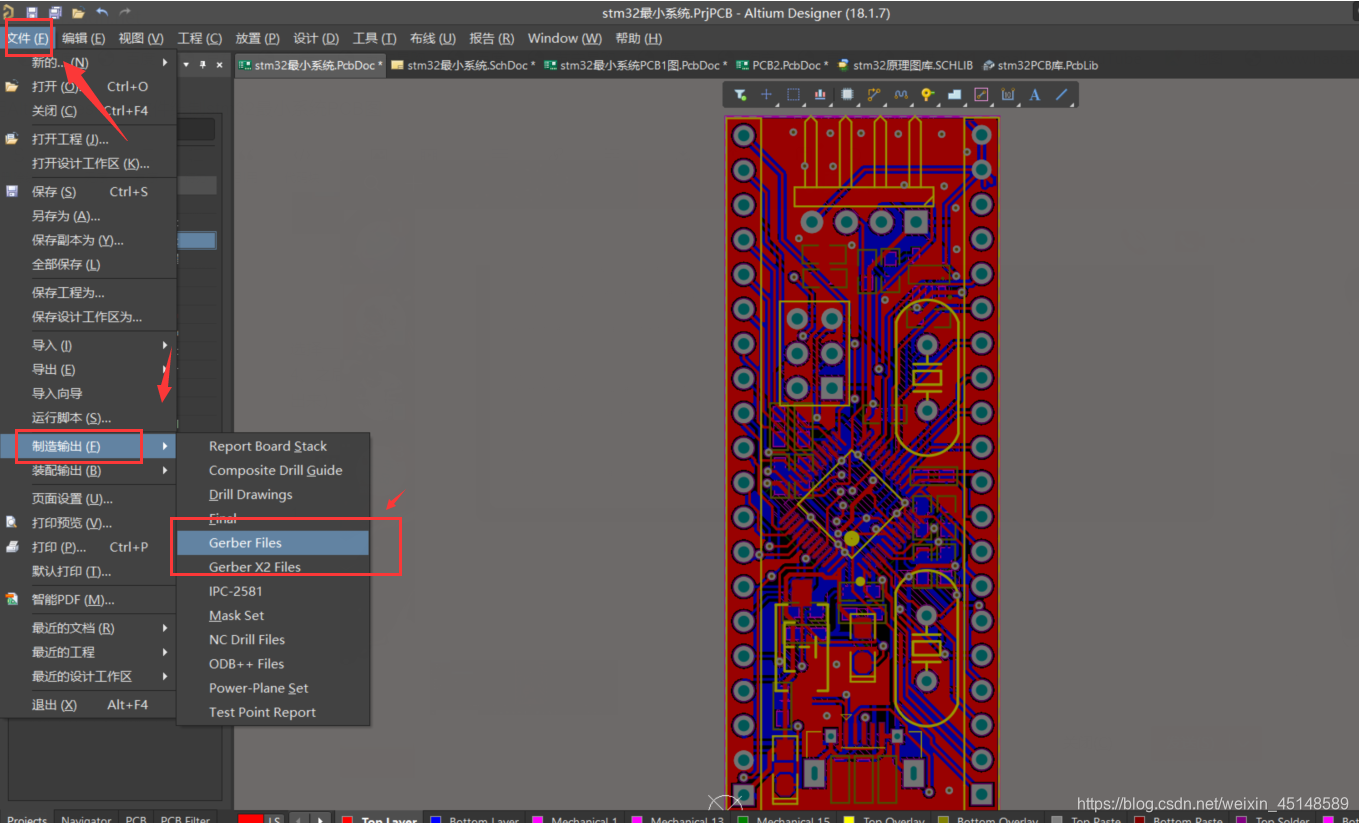

1、按如下图进行选择:

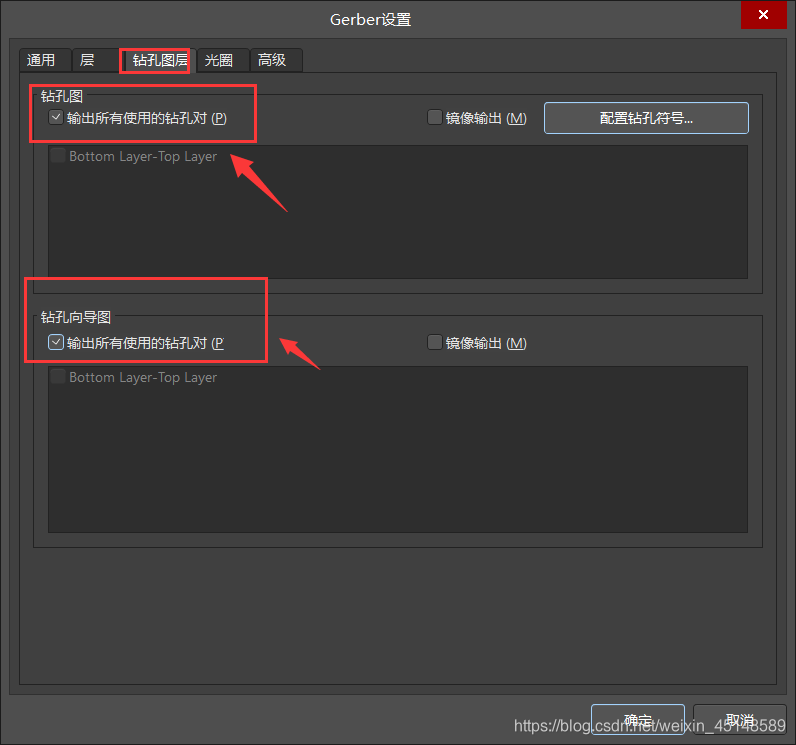

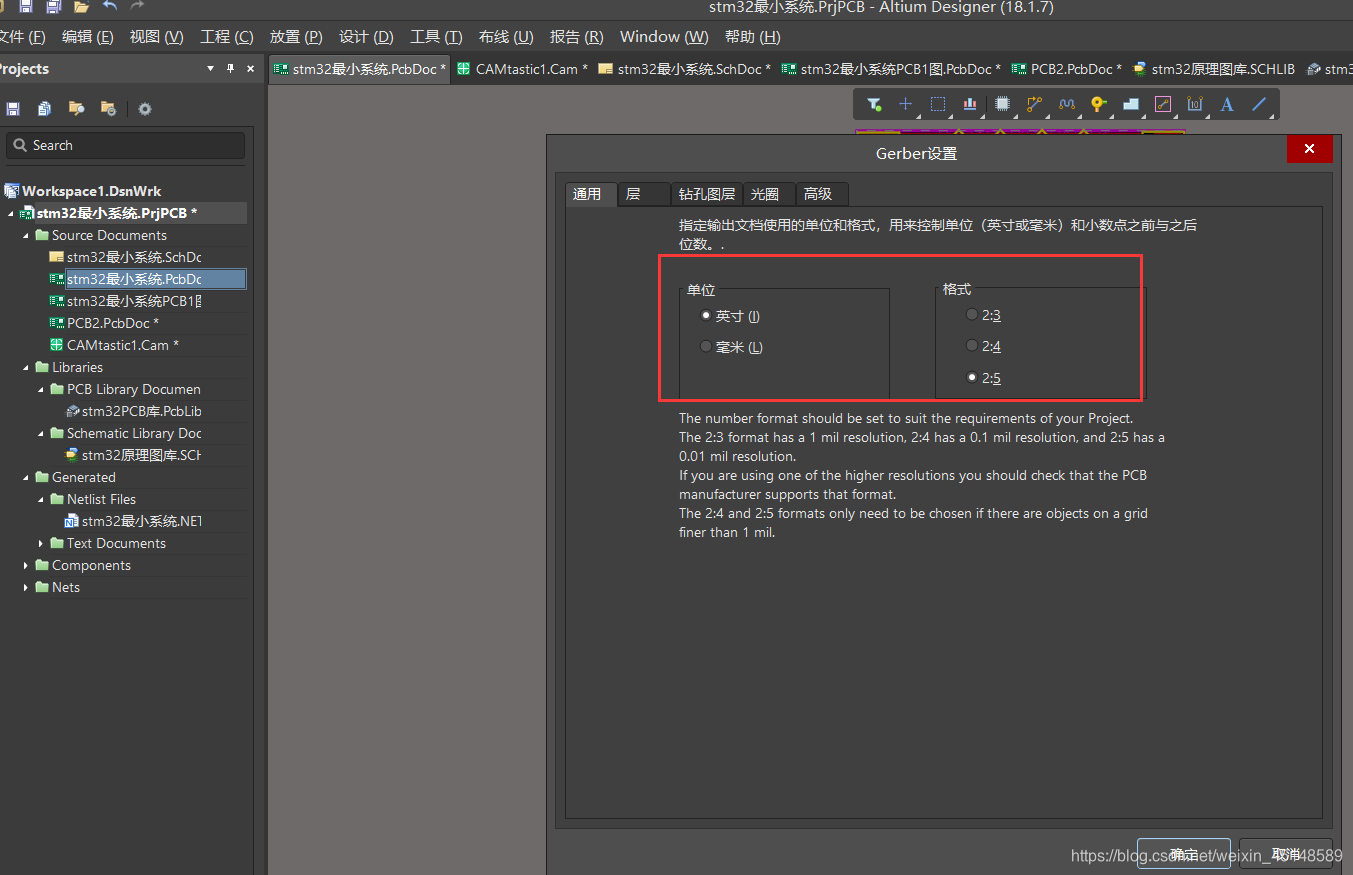

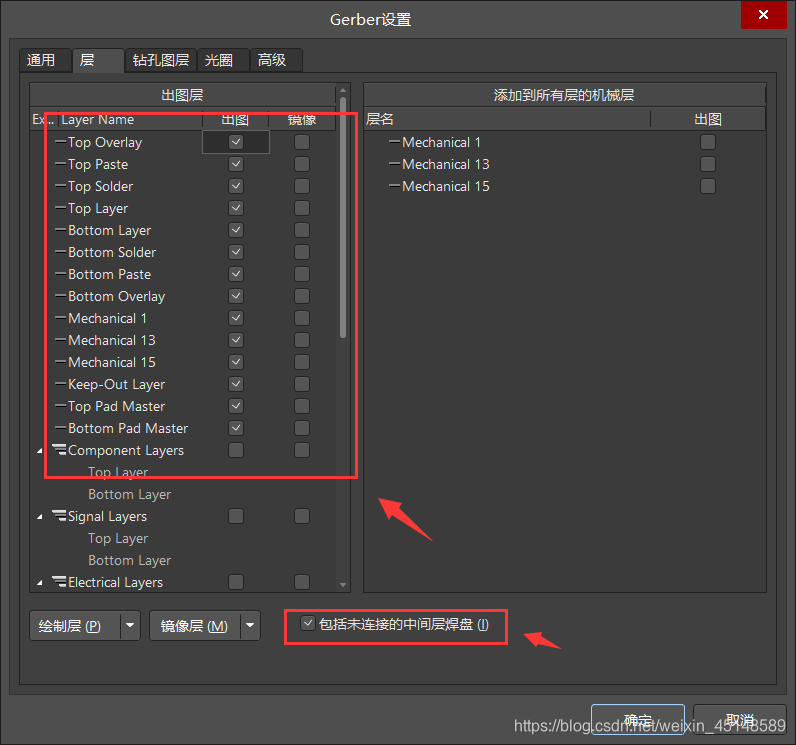

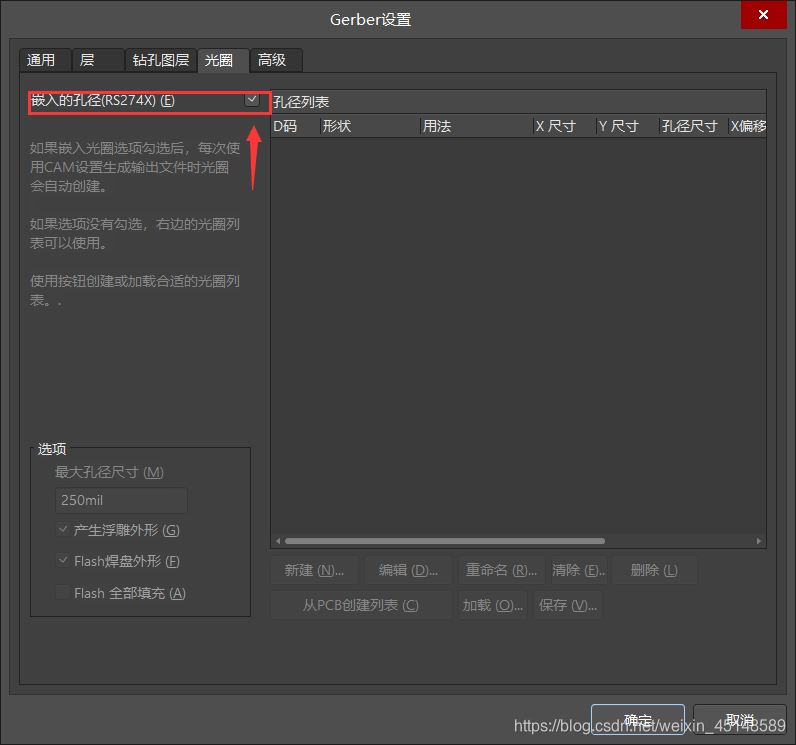

在弹出的界面进行设置:

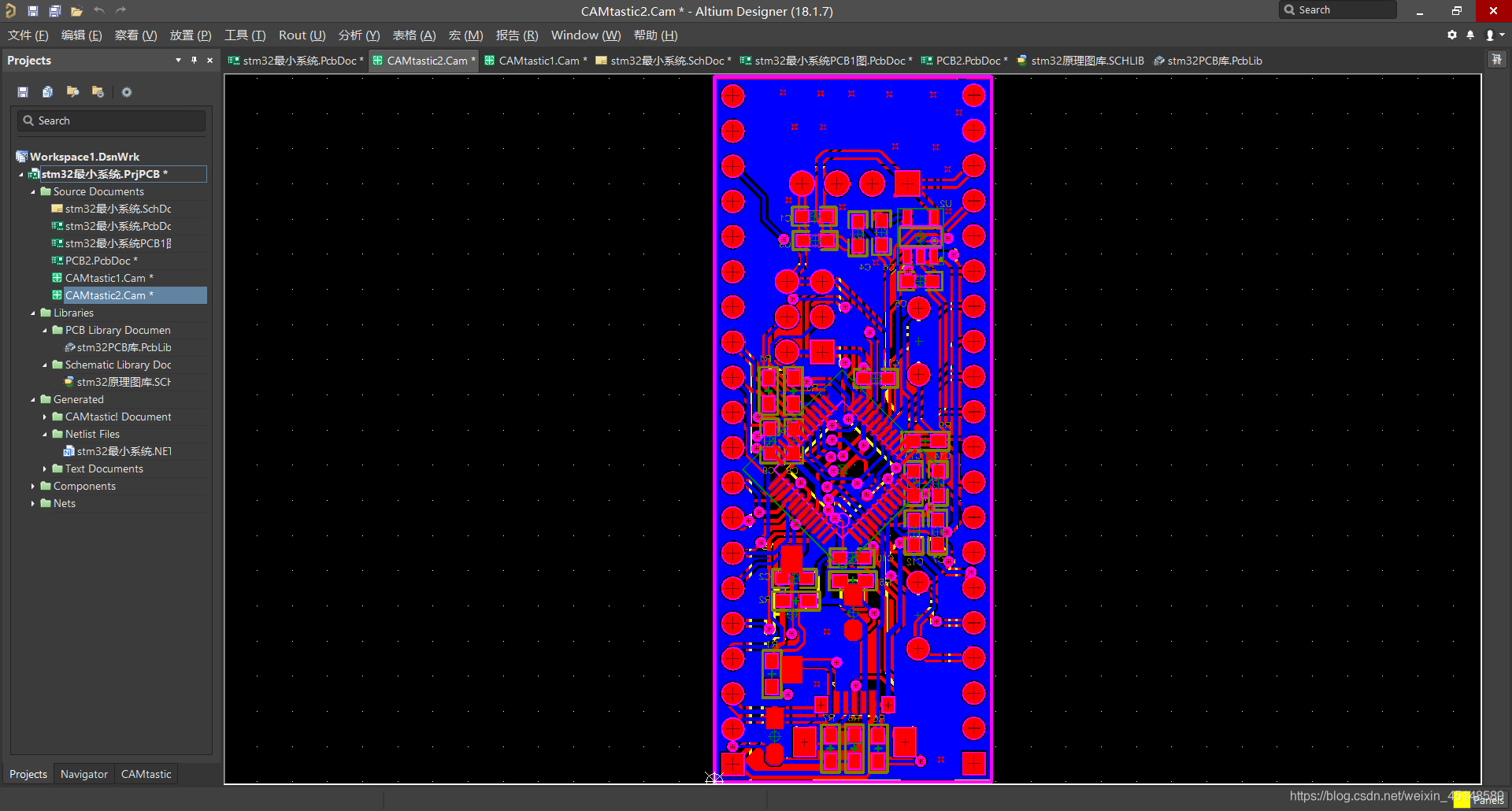

2、最终输出光绘图如下:
本次使用Altium Designer软件绘制stm32最小系统PCB图,过程中遇到了很多问题,但同时也学到了很多东西,本次的练习对使用 Altium Designer 软件有了最基础的了解,还需要更多的练习和尝试之后才能更加的得心应手。
