【嵌入式21】Altium Designer绘制STM32最小系统原理图及STM32+SD卡电路图

本文主要介绍Altium Designer绘制stm32最小系统原理图及stm32+SD卡原理图绘制

一、关于AD前言

Altium Designer 在单一设计环境中集成板级和FPGA系统设计、基于FPGA和分立处理器的 嵌入式软件开发  以及PCB版图设计、编辑和制造。并集成了现代设计数据管理功能,使得Altium Designer成为电子产品开发的完整解决方案－一个既满足当前，也满足未来开发需求的解决方案。

下载和 安装教程  都能在网上找到，而且资源很多，因为之前下载好了这里就不再重新讲解了。

新手教程推荐：

   关于AD的详细绘制方式，可以去b站学习，讲的很详细。https://www.bilibili.com/video/BV16t411N7RD?from=search&seid=4530935776254031183&spm_id_from=333.337.0.0

二、新建工程文件

说明：

一个工程项目包括：原理图、PCB、原理图库、PCB库。

1. 首先创建好原理图库，如电阻、电容模型提前绘制好；
2. 之后将绘制好的元器件放在原理图中，进行导线连接、网络标号等；
3. 之后进入PCB库，将原理图绘制的器件映射到电路板中，相当于制作实物模型，尺寸一定要精准，可以1:1对应；
4. 最后在PCB中，进行布线和排版。

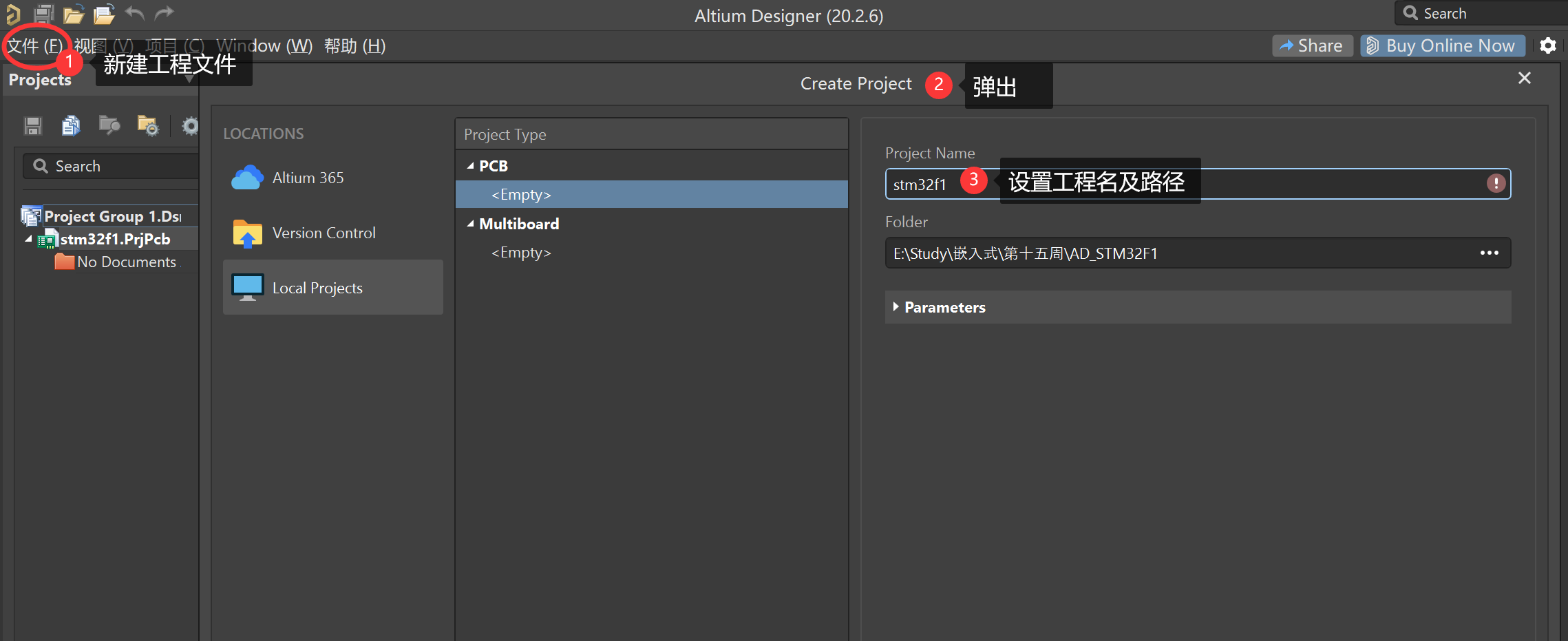

打开AD，新建工程文件，设置好 文件名  及保存路径

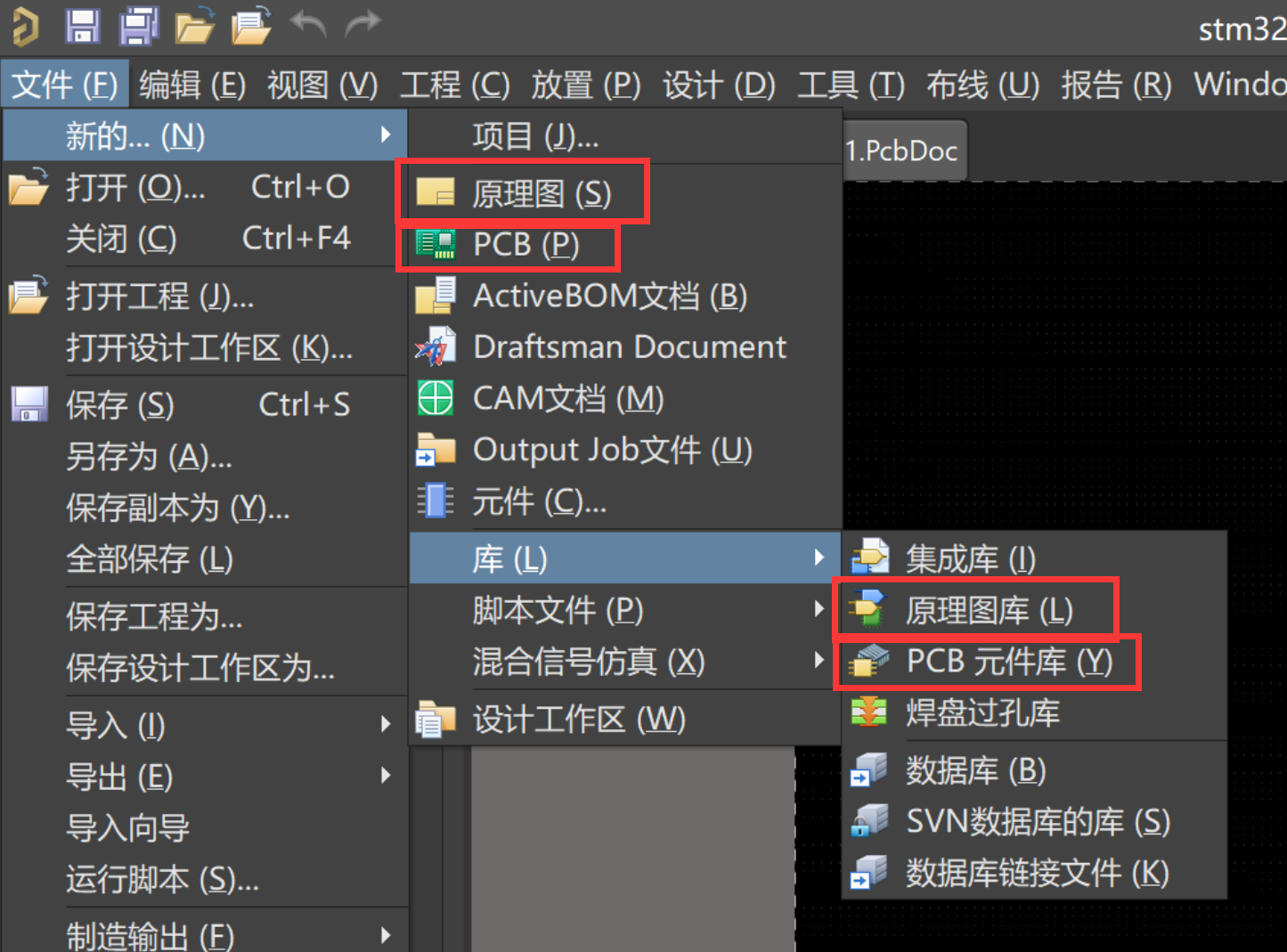

在文件中创建项目：原理图、PCB、原理图库、PCB库

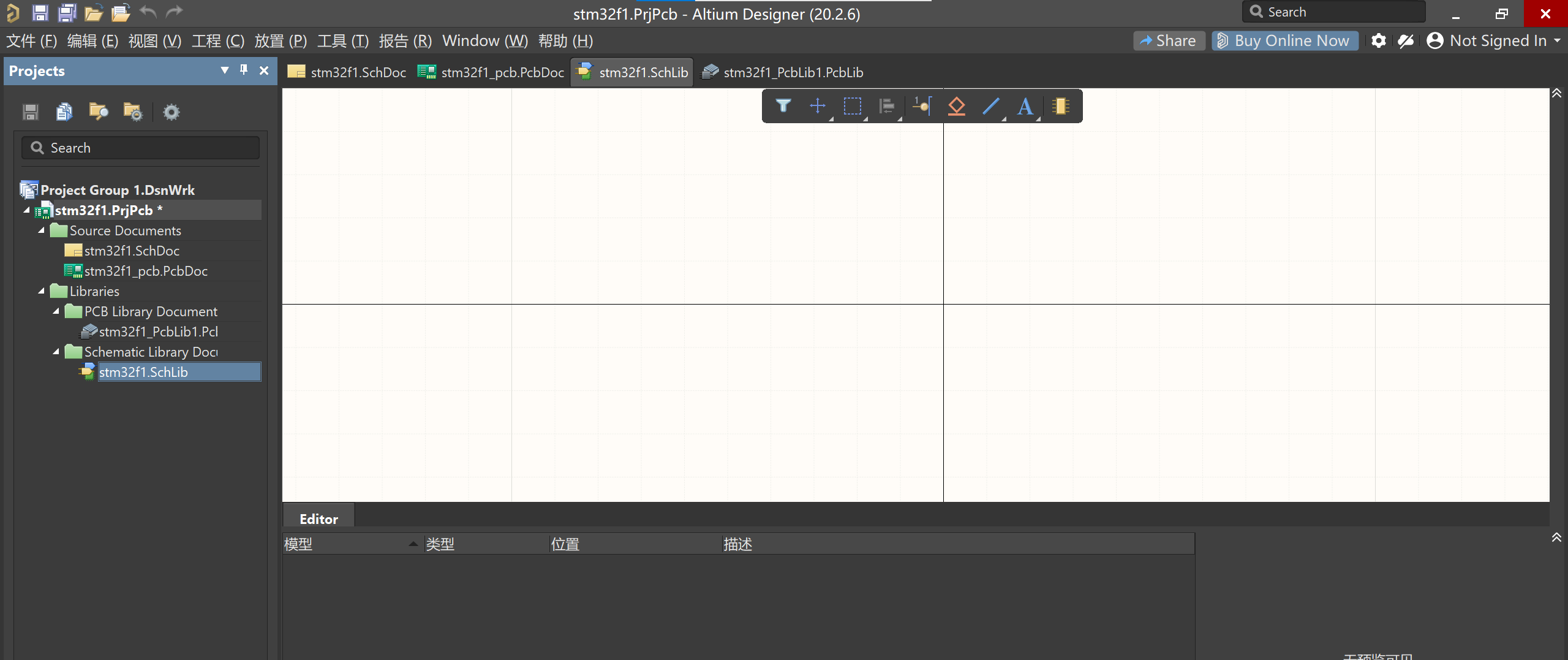

   打开后保存好，得到如下所示情况。

三、绘制STM32F103C8T6准备

因为是绘制STM32F103C8T6的原理图，这里我直接先去淘宝找了原理图的样子，这样在入门的时候，我们只要照着画就好了。

   网盘链接（淘宝商家）：https://pan.baidu.com/share/ init  ?surl=ipHs1nPdf6Xq3H_OH5j7DA

   提取码：7hqu
