Altium Designer 18绘制STM32最小系统板及SD卡电路原理图教程

一、Altium Designers18的下载与安装

Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在 Windows  操作系统。这套软件通过把原理图设计、电路 仿真 、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。

   简而言之，使用AD可以进行电路原理图绘制、电路仿真、PCB板绘制等等，这里我们下载AD18版本

   下载链接：https://www.altium.com.cn/altium-designer/

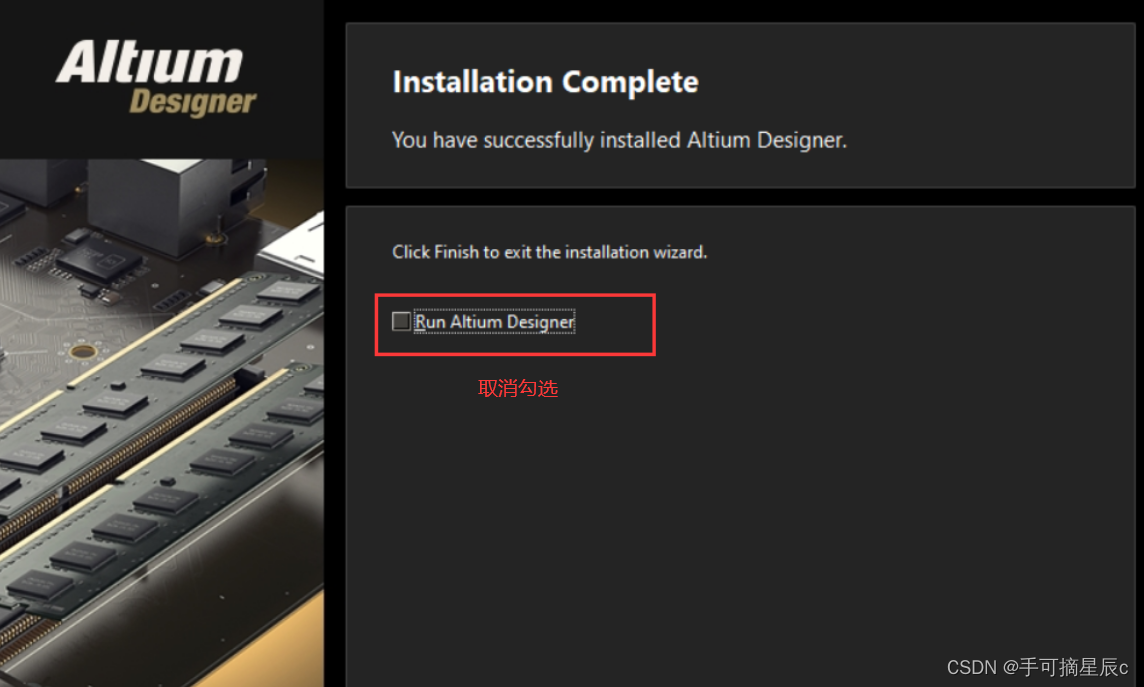

   安装流程就一路点击NEXT即可，到最后一步时，取消勾选运行，然后点击finish结束

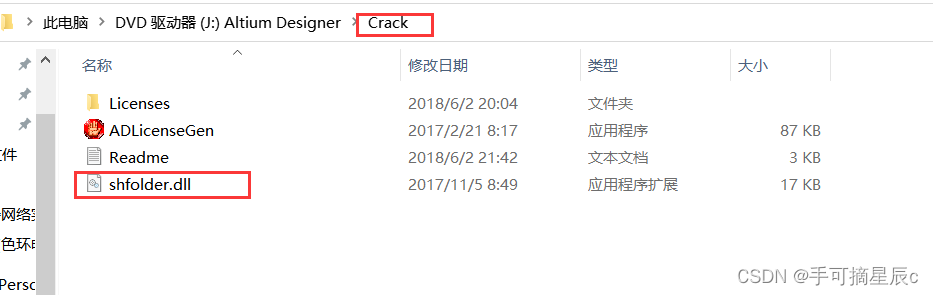

• 打开刚刚解压缩后的文件夹 Crack ，复制 shfolder.dll 文件

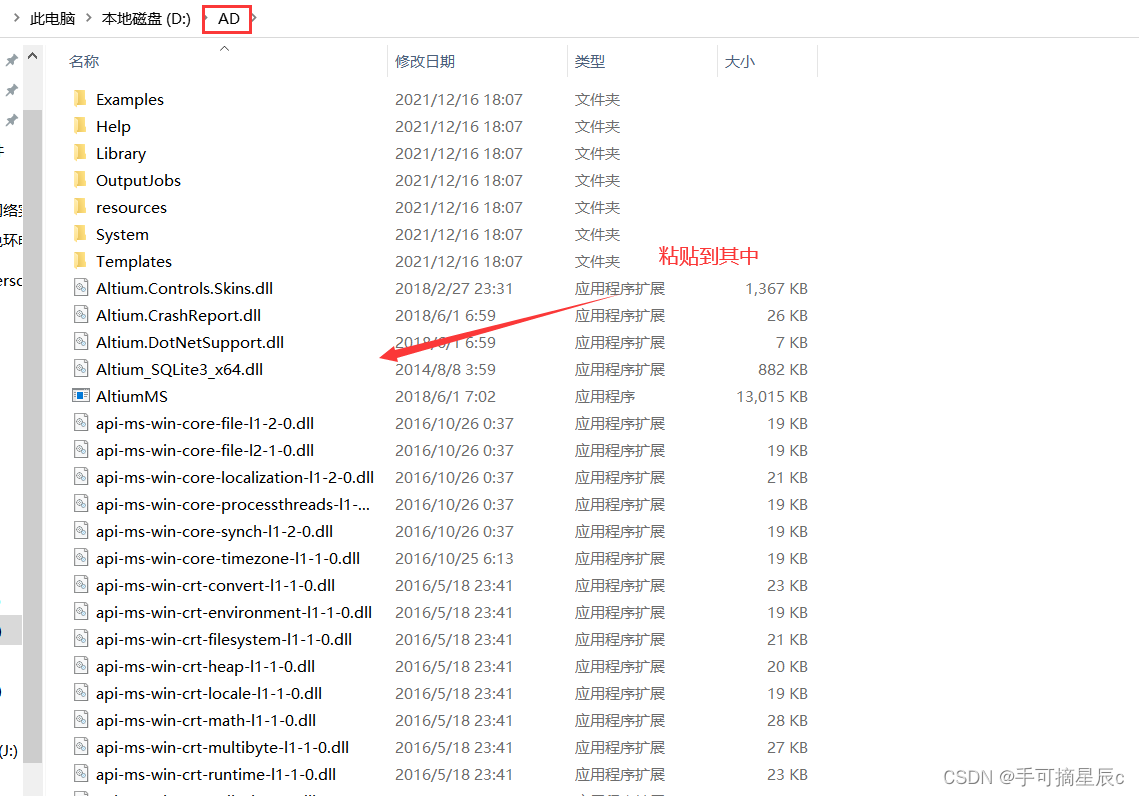

• 粘贴至 AltiumDesigner 的安装目录

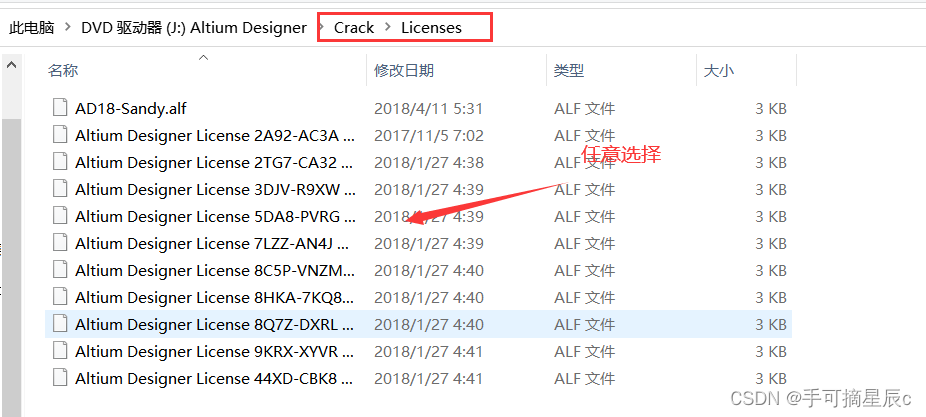

• 然后打开安装好后的AD，点击选择license，再点击license files进行添加，所需要添加的文件就在Carck文件夹中的Licenses文件夹中


      添加完毕点击OK然后重新启动软件即可

二、STM32 最小系统 板原理图绘制

本次实验由STM32的最小系统板F103C8T6为例

1.建立工程

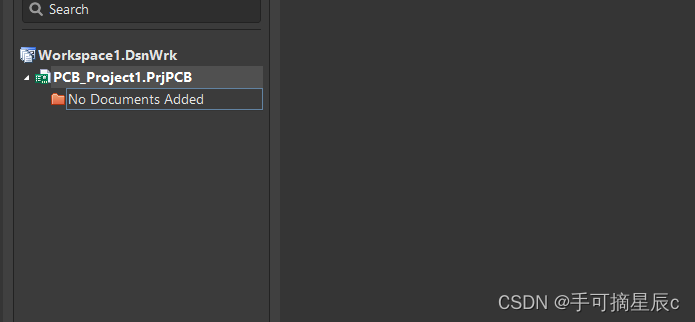

• 点击 File -> New -> Project -> PCD Project，新建一个 PCD 工程

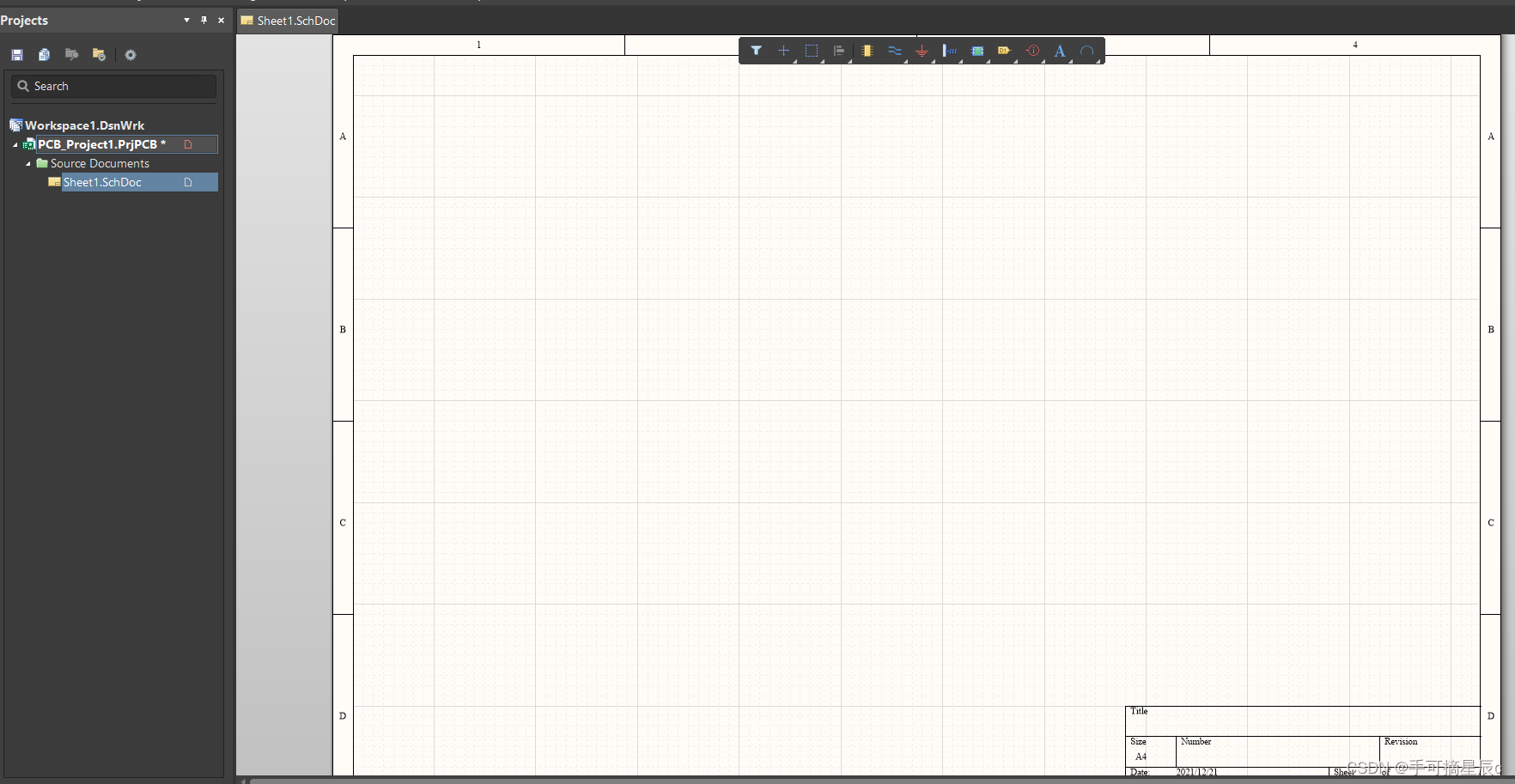

• 然后右击PCD_Project1.PrjPCB，选择 Add New to Project -> Schematic，新建一个原理图


2.添加元件库

得到原理图后，就可以添加元件进行绘制了，添加元件还需要先下载对应的元件库

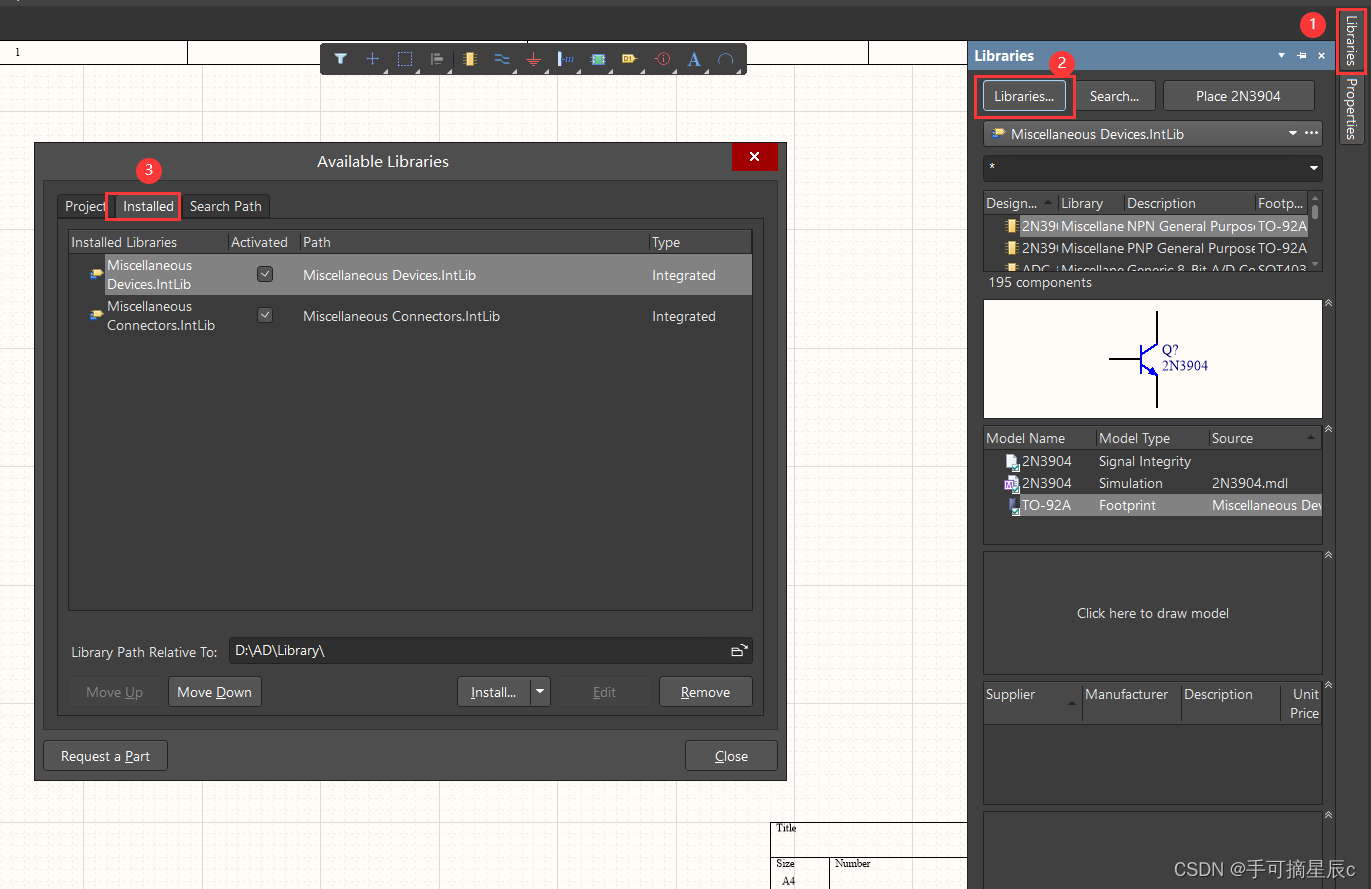

1. 点击Libraries->Installed,然后找到你下载的元件库文件即可


3.原理图绘制

原理图的绘制需要一定的耐心，仔细的将每个管脚进行连接并标号，重复度比较高，这里我只介绍一些 主要的  方法，具体详细步骤可以参考视频： https://www.bilibili.com/video/BV1Ab411K7yp/?spm_id_from=333.788.videocard.0

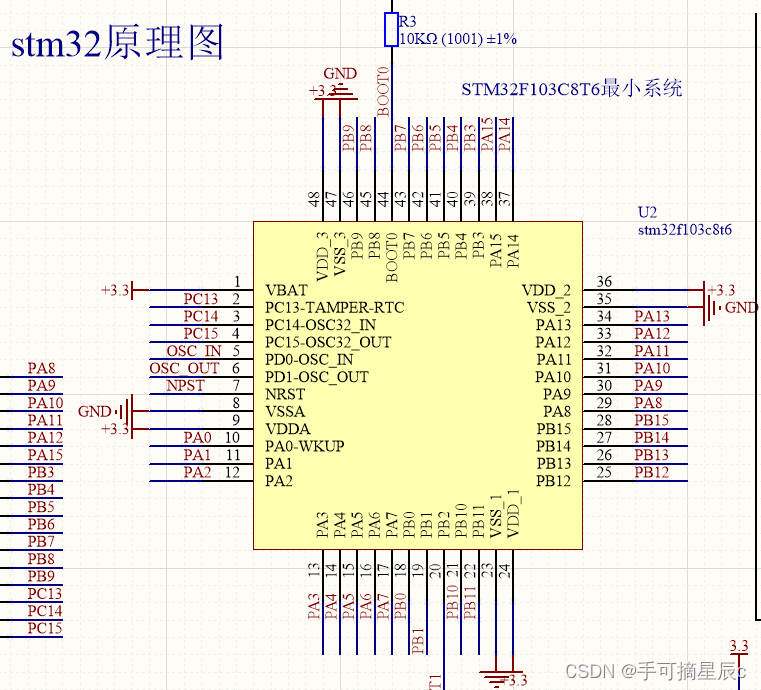

   2. 选择芯片

   在元件库中找到你所需要的芯片，打开后放到原理图里面

   3. 延长管脚

   连接时只需要先点击图中的 工具栏  中的连线图标，然后在起始点和终点点击一下即可


   4. 设置管脚名字

   这一步还是比较有必要的，如果连线过多可能会导致你分不清然后出错，如果设置名字的话就非常清晰了，也有利于排查错误

   具体操作为：点击Net Label，然后按Tab键进入设置窗口，即可编辑名称

完成效果如图

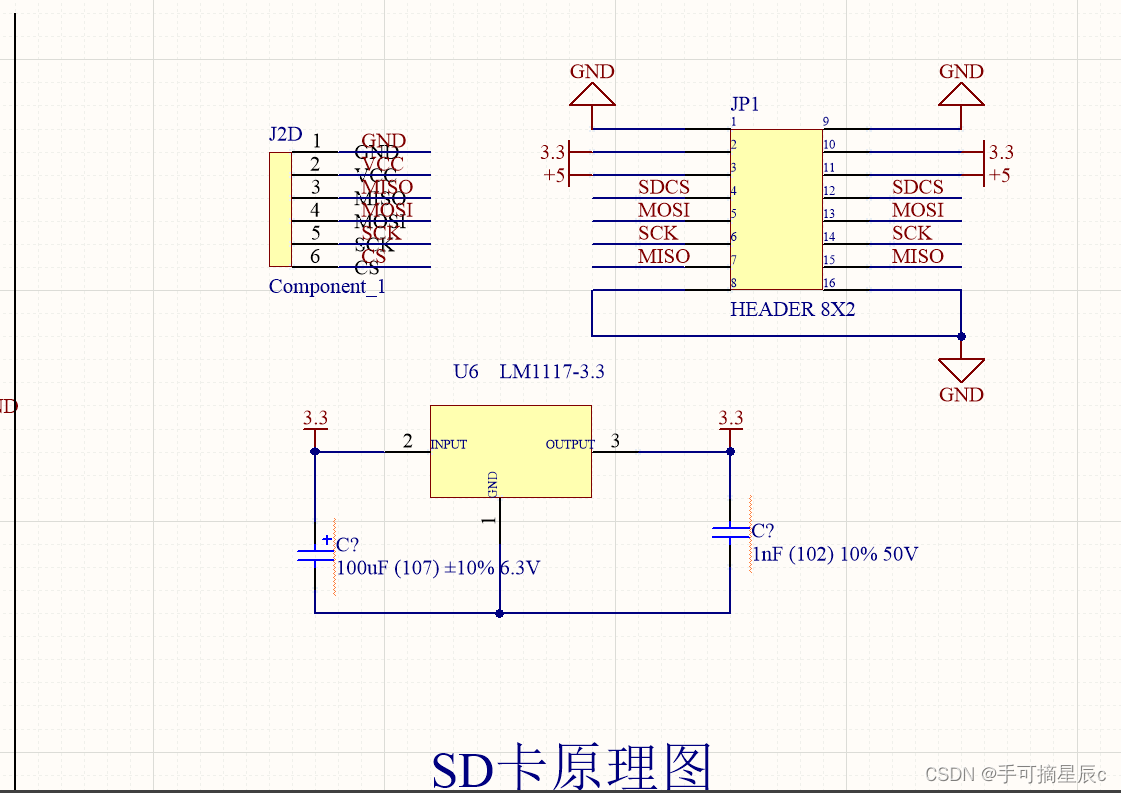

三、STM32与SD卡的系统原理图绘制

在通过上一步了解了原理图的绘制后，进一步添加SD卡

   完成效果如图

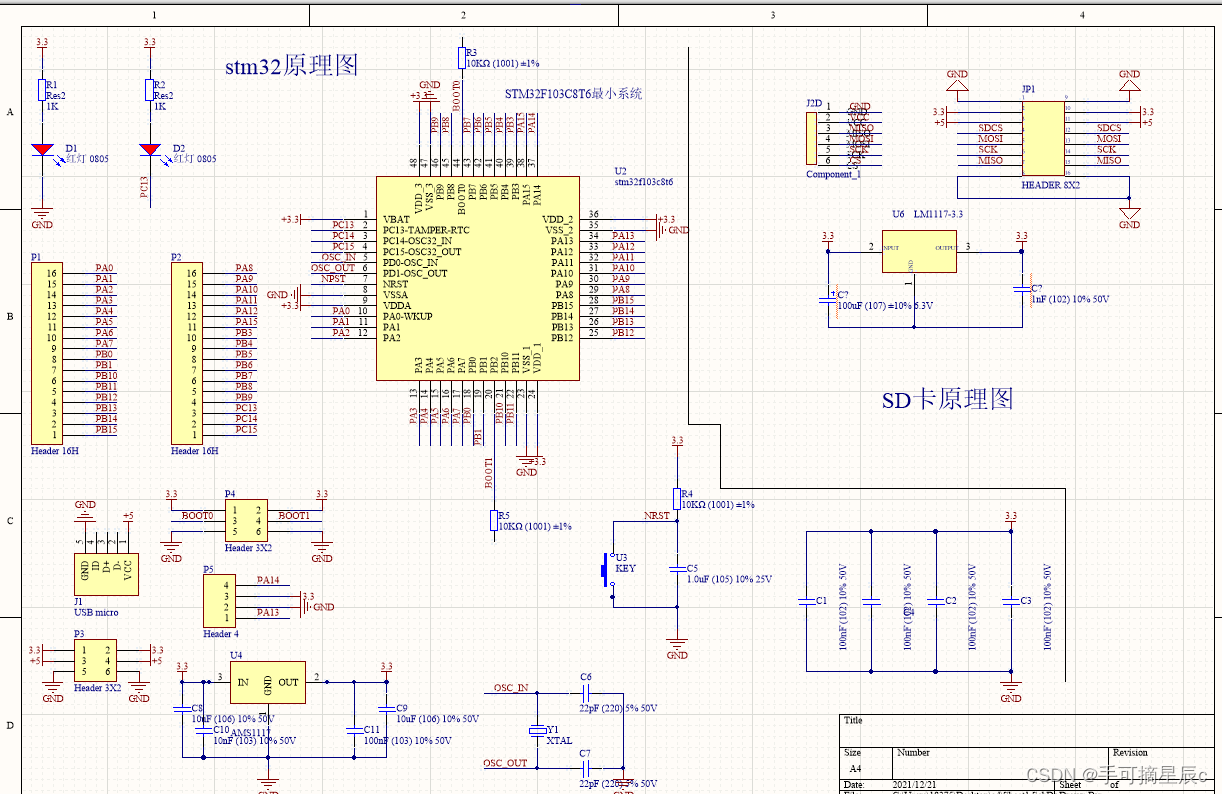

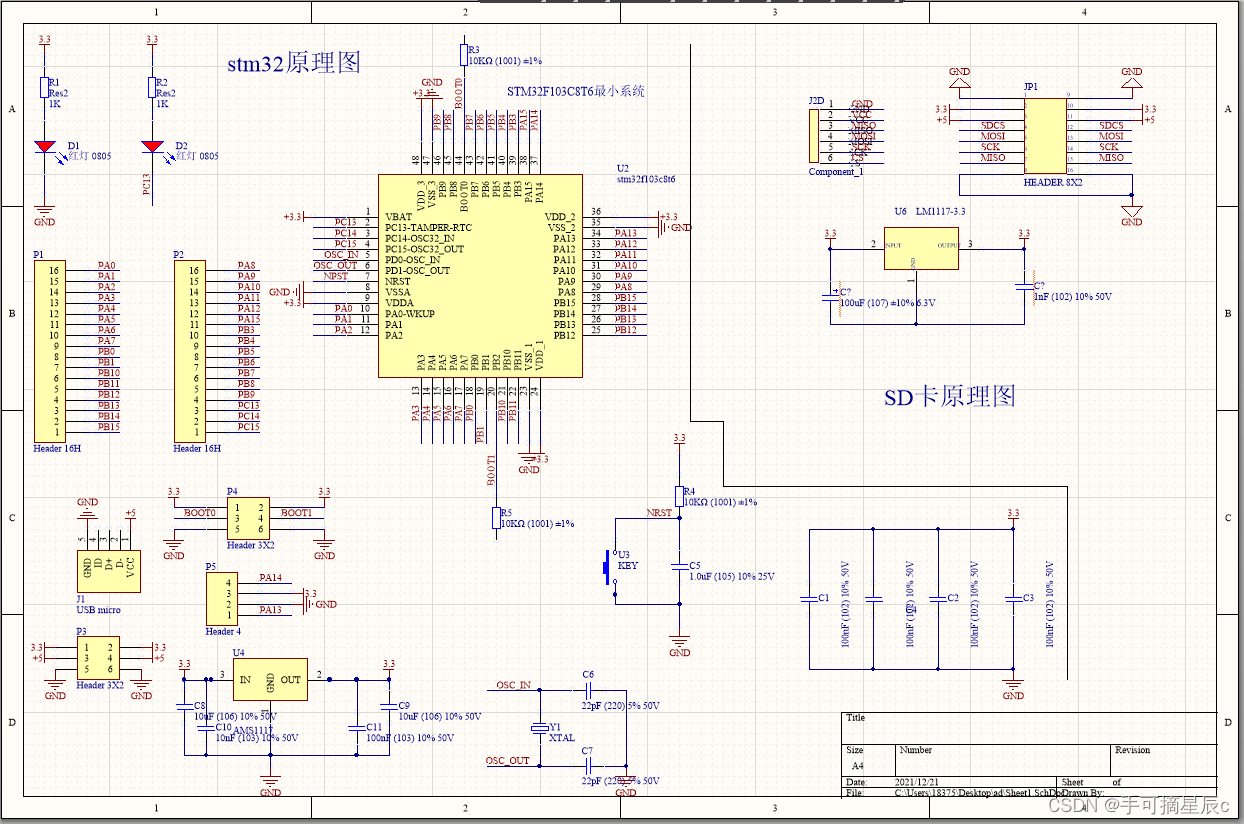

   STM32最小系统与SD卡总系统原理图：

四、总结

因为是第一次使用AD这个软件，很多地方不是很熟悉，好在通过观看教程视频一步步摸索弄了出来，AD这个软件功能非常强大，除了绘制原理图外还能进行PCB版绘制和电路仿真等等，希望以后能够更加深入的使用和学习。

五、 参考资料

Altium Designer18的安装及绘制stm32最小系统的电路原理图的基础上设计STM32-SD卡系统原理图

https://blog.csdn.net/qq_57357292/article/details/121938895?spm=1001.2014.3001.5501

安装 Altium Designer18 并用其绘制 stm32 最小系统的电路原理图

https://blog.csdn.net/m0_58892312/article/details/121940823?spm=1001.2014.3001.5501
