Proteus常用元件对照表

Proteus的这25大类元器件分别为：

   Analog ICs 模拟IC

   CMOS 4000 series CMOS 4000系列

   Data Converters 数据转换器

   Diodes 二极管

   Electromechanical 机电设备（只有电机模型）

   Inductors 电感

   Laplace Primitives Laplace变换器

   Memory ICs 存储器IC

   Microprocessor ICs 微处理器IC
Miscellaneous   杂类（只有电灯和光敏电阻组成的设备）

   Modelling Primitives 模型基元

   Operational Amplifiers 运算放大器

   Optoelectronics 光  电子器件

   Resistors 电阻

   Simulator Primitives 仿真基元

   Switches & Relays 开关和继电器

   Transistors 三极管

   TTL 74、74ALS、74AS、74F、74HC、74HCT、74LS、74S series 74系列集成电路

   除此之外，你还应熟悉常用器件的英文名称，ANY电子为您列举如下：

   AND 与门

   ANTENNA 天线

   BATTERY 直流电源（电池）

   BELL 铃,钟

   BRIDEG 1 整流桥(二极管)

   BRIDEG 2 整流桥(集成块)

   BUFFER 缓冲器

   BUZZER 蜂鸣器

   CAP 电容
CAPACITOR 电容

   CAPACITOR POL 有极性电容

   CAPVAR 可调电容

   CIRCUIT BREAKER 熔断丝

   COAX 同轴电缆

   CON 插口

   CRYSTAL 晶振

   DB 并行插口

   DIODE 二极管

   DIODE SCHOTTKY 稳压二极管

   DIODE VARACTOR 变容二极管

   DPY_3-SEG 3段LED

   DPY_7-SEG 7段LED

   DPY_7-SEG_DP 7段LED(带小数点)

   ELECTRO 电解电容

   FUSE 熔断器

   INDUCTOR 电感

   INDUCTOR IRON 带铁芯电感

   INDUCTOR3 可调电感

   JFET N N沟道场效应管

   JFET P P沟道场效应管
LAMP 灯泡

   LAMP NEDN 起辉器

   LED 发光二极管

   METER 仪表

   MICROPHONE 麦克风

   MOSFET MOS管

   MOTOR AC 交流电机

   MOTOR SERVO 伺服电机

   NAND 与非门

   NOR 或非门

   NOT 非门

   NPN NPN三极管

   NPN-PHOTO 感光三极管

   OPAMP 运放

   OR 或门

   PHOTO 感光二极管

   PNP PNP三极管

   NPN DAR NPN三极管

   PNP DAR PNP三极管

   POT 滑线变阻器

   PELAY-DPDT 双刀双掷继电器

   RES1.2 电阻

   RES3.4 可变电阻

   BRIDGE 桥式电阻

   RESPACK 电阻排

   SCR 晶闸管

   PLUG 插头

   PLUG AC FEMALE 三相交流插头

   SOCKET 插座

   SOURCE CURRENT 电流源

   SOURCE VOLTAGE 电压源

   SPEAKER 扬声器
SW 开关

   SW-DPDY 双刀双掷开关

   SW-SPST 单刀单掷开关

   SW-PB 按钮

   THERMISTOR 电热调节器

   TRANS1 变压器

   TRANS2 可调变压器

   TRIAC 三端双向可控硅

   TRIODE 三极真空管

   VARISTOR 变阻器

   ZENER 齐纳二极管

   当然了，熟记上面的内容并不能保证你能熟练找到需要的器件，和很多事情一样，在Proteus中查找需要的器件也需要经验积累。

   比如，搜寻数码管，通常直接使用7seg进行搜索即可。

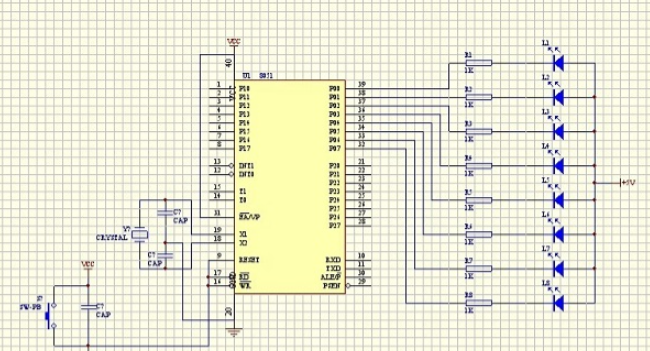

   原理图常用库文件：

   Miscellaneous Devices.ddb

   Dallas Microprocessor.ddb

   Intel Databooks.ddb

   Protel DOS Schematic Libraries.ddb

   PCB元件常用库：

   Advpcb.ddb

   General IC.ddb

   Miscellaneous.ddb

   分立元件库

   部分 分立元件库元件名称及中英对照

   AND 与门

   ANTENNA 天线

   BATTERY 直流电源

   BELL 铃,钟

   BVC 同轴电缆接插件

   BRIDEG 1 整流桥(二极管)

   BRIDEG 2 整流桥(集成块)

   BUFFER 缓冲器

   BUZZER 蜂鸣器

   CAP 电容

   CAPACITOR 电容

   CAPACITOR POL 有极性电容

   CAPVAR 可调电容

   CIRCUIT BREAKER 熔断丝

   COAX 同轴电缆

   CON 插口

   CRYSTAL 晶体整荡器

   DB 并行插口

   DIODE 二极管

   DIODE SCHOTTKY 稳压二极管

   DIODE VARACTOR 变容二极管

   DPY_3-SEG 3段LED

   DPY_7-SEG 7段LED

   DPY_7-SEG_DP 7段LED(带小数点)

   ELECTRO 电解电容

   FUSE 熔断器

   INDUCTOR 电感

   INDUCTOR IRON 带铁芯电感

   INDUCTOR3 可调电感

   JFET N N沟道场效应管

   JFET P P沟道场效应管

   LAMP 灯泡

   LAMP NEDN 起辉器

   LED 发光二极管

   METER 仪表

   MICROPHONE 麦克风

   MOSFET MOS管

   MOTOR AC 交流电机

   MOTOR SERVO 伺服电机

   NAND 与非门

   NOR 或非门

   NOT 非门

   NPN NPN三极管

   NPN-PHOTO 感光三极管

   OPAMP 运放

   OR 或门

   PHOTO 感光二极管

   PNP 三极管

   NPN DAR NPN三极管

   PNP DAR PNP三极管

   POT 滑线变阻器

   PELAY-DPDT 双刀双掷继电器

   RES1.2 电阻

   RES3.4 可变电阻

   RESISTOR BRIDGE ? 桥式电阻

   RESPACK ? 电阻

   SCR 晶闸管

   PLUG ? 插头

   PLUG AC FEMALE 三相交流插头

   SOCKET ? 插座

   SOURCE CURRENT 电流源

   SOURCE VOLTAGE 电压源

   SPEAKER 扬声器

   SW ? 开关

   SW-DPDY ? 双刀双掷开关

   SW-SPST ? 单刀单掷开关

   SW-PB 按钮

   THERMISTOR 电热调节器

   TRANS1 变压器

   TRANS2 可调变压器

   TRIAC ? 三端双向可控硅

   TRIODE ? 三极真空管

   VARISTOR 变阻器

   ZENER ? 齐纳二极管

   DPY_7-SEG_DP 数码管

   SW-PB 开关

   其他元件库

   Protel Dos Schematic 4000 Cmos .Lib

   40.系列CMOS管集成块元件库

   4013 D 触发器

   4027 JK 触发器

   Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库

   AD系列 DAC系列 HD系列 MC系列

   Protel Dos Schematic Comparator.Lib 比较放大器元件库

   Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库

   Protel Dos Schematic Linear.lib 线性元件库

   例555

   Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库

   Protel Dos Schematic SYnertek.Lib SY系列集成块元件库

   Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库

   Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库

   Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库

   Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列

   Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库

   Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库

   元件属性对话框中英文对照

   Lib ref 元件名称

   Footprint 器件封装

   Designator 元件称号

   Part 器件类别或标示值

   Schematic Tools   主工具栏

   Writing Tools 连线工具栏

   Drawing Tools 绘图工具栏

   Power Objects 电源工具栏

   Digital Objects 数字器件工具栏

   Simulation Sources 模拟信号源工具栏

   PLD Toolbars 映象工具栏
