Proteus仿真实践：利用74HC164实现流水灯功能

实现目标

使用74HC164的并行输出引脚接8支发光二极管，利用它的串入并出功能，把发光二极管从左到右轮流点亮，并反复循环

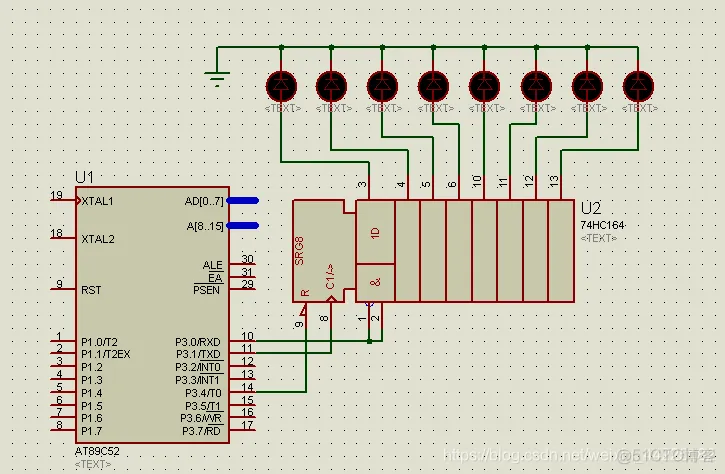

Proteus仿真图

C51代码

登录后复制

#include <REG52.H>      /* special function register declarations */#include <intrins.h>sbit CTRL_OUT = P3^4; /* ＝0，清0；＝1，并行输出 */void time(unsigned int ucMs);//延时单位：ms/******** main 函数 *********/void main (void) {  uchar  i;  SCON=0x00;  /*串行口方式0工作*/  ES=0;     /*禁止串行中断*/  for (;;) {    for (i=0; i<8; i++) {      CTRL_OUT=1;             /*=1,允许并行输出*/      SBUF=_cror_(0x80,i);    /*循环右移i位,串行输出*/        while(!TI){}          /*状态查询*/            TI=0;                 /*清发送中断标志*/      time(588);          /*状态维持*/    }  }}/*********** 延时单位：ms *******************/void time(unsigned int ucMs)//延时单位：ms{  unsigned char j;    while(ucMs>0){    for(j=0;j<10;j++) delay_100us();    ucMs--;  }}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.

笔记

1. sbit CTRL_OUT = P3^4表示CTRL_OUT 为P3的P3.4引脚，与74HC164的CR(-)引脚相接，用于清零
2. 8个灯每次只亮一个灯，对应8位二进制数也就是有1位为0，7位为1（低电平有效），那么每次74HC164并行输出的8位数据也是这样的。而这样的8位数据，则需要利用AT89C52的串行口一位一位输入74HC164。大概可以理解为：首先AT89C52将一个8位数据利用串口，一位一位输入74HC164，待8位都输入完成后，74HC16使用自身的并口一块输出，驱动led灯。
3. 首先，先允许并口输出【CTRL_OUT=1;】，再生成一个8位数据【SBUF=cror(0x80,i）】，使用查询方式查询这个8位数据传输完成没有【while(!TI){} 】，最后依次循环即可

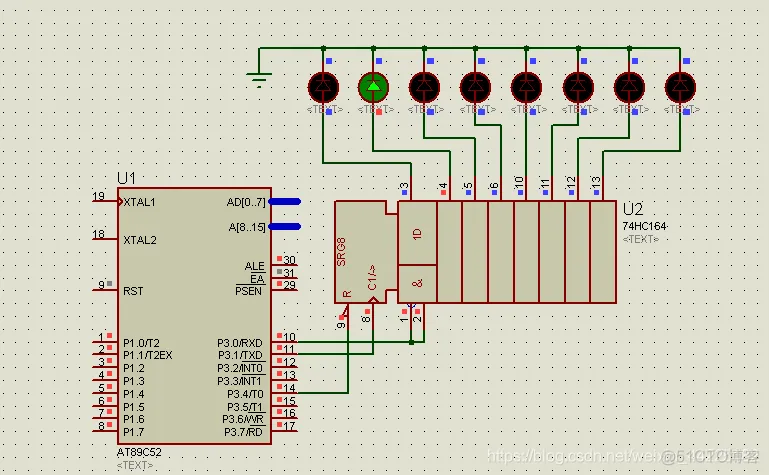

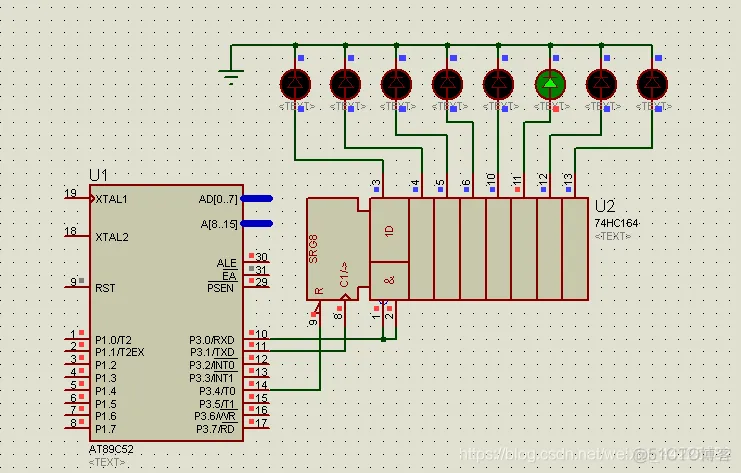

运行结果
