交通灯仿真设计：基于单片机的左转功能实现

功能描述

1、采用51/52单片机作为主控芯片；
2、采用4个两位数码管显示四个方向秒数；
3、支持直行红黄绿灯，亦支持左转信号灯；
4、可通过按键设置通行总时间(左转固定20s)，设置值通过单独数码管显示；
6、另外支持一键切换繁忙模式(总通行45s，左转15s)；

仿真设计

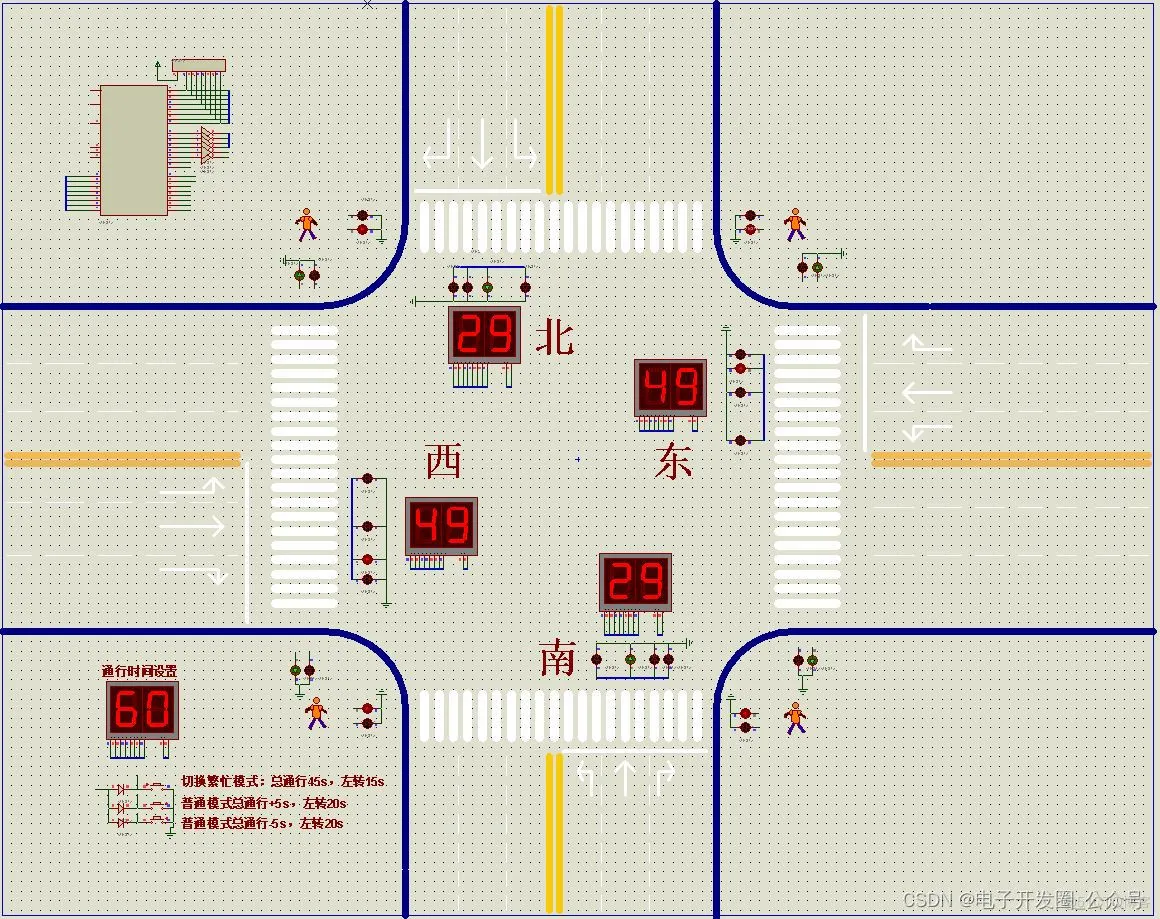

采用Proteus作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

单片机管脚说明：

P0端口（P0.0-P0.7）：P0口为一个8位漏极开路双向I/O口，每个引脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1端口（P1.0-P1.7）：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2端口（P2.0-P2.7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口，用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3端口（P3.0-P3.7）：P3口管脚是一个带有内部上拉电阻的8位的双向I/O端口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入端时，由于外部下拉为低电平，P3口将输出电流（ILL）。P3口同时为闪烁编程和编程校验接收一些控制信号。

VCC（40）：供电电压，其工作电压为5V。
GND（20）：接地。

RST(9)：复位输入。在振荡器运行时，有两个机器周期（24个振荡周期）以上的高电平出现在此引脚时，将使单片机复位，只要这个引脚保持高电平，51芯片便循环复位。复位后P3.0-P3.7口均置1，引脚表现为高电平，程序计数器和特殊功能寄存器SFR全部清零。当复位脚由高电平变为低电平时，芯片为ROM的00H处开始运行程序。复位操作不会对内部RAM有所影响。

ALE/PROG (30)：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地低位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如果想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，则置位无效。

PSEN(29)：外部程序存储器的选通信号。在由外部程序存储器取指令期间，每个机器周期两次PSEN有效。但在访问外部数据存储器时，这两次有效的PSEN信号将不出现。

XTAL1(19)：来自反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2(18)：来自反向振荡器的输出。

EA/VPP(31)：当EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，EA将内部锁定为RESET；当EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V的编程电源（VPP）。

主程序设计

登录后复制

void    main(void){     Busy_LED=0;    Special_LED=0;    IT0=1;  //INT0负跳变触发     TMOD=0x01;//定时器工作于方式1    TH0=(65536-50000)/256;//定时器赋初值    TL0=(65536-50000)%256;    EA=1; //CPU开中断总允许    ET0=1;//开定时中断    EX0=1;//开外部INTO中断    TR0=1;//启动定时     while(1)    {                   /*******S0状态**********/            EW_ManGreen=0;  //EW人行道禁止            SN_ManGreen=1;//SN人行道通行            Flag_EW_Yellow=0;      //EW关黄灯显示信号            Time_EW=EW;             Time_SN=SN;                 while(Time_SN>=5)            {  P1=S[0];  //SN通行，EW红灯               Display();}            /*******S1状态**********/               P1=0x00;                while(Time_SN>=0)               {Flag_SN_Yellow=1;    //SN开黄灯信号位                EW_Red=1;      //SN黄灯亮，等待左拐信号，EW红灯                              Display();                }                /*******S2状态**********/                Flag_SN_Yellow=0; //SN关黄灯显示信号                Time_SN=SNL;                while(Time_SN>=5)                {P1=S[2];//SN左拐绿灯亮，EW红灯                 Display();}              /*******S3状态**********/                P1=0x00;                while(Time_SN>=0)               {Flag_SN_Yellow=1;   //SN开黄灯信号位                EW_Red=1;      //SN黄灯亮,等待停止信号，EW红灯                                Display();}               /***********赋值**********/                EW=EW1;                SN=SN1;                EWL=EWL1;                SNL=SNL1;            }    }1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.
