基于单片机的温度与压强仿真系统设计

功能描述

1、采用51单片机作为主控单元芯片；

2、采用DS18B20温度传感器检测环境温度；

3、采用LCD1602作为显示器件，显示检测温度、气压；

4、利用MPX4115气压传感器检测大气压强；

5、采用ADC0832芯片做模数转换处理；

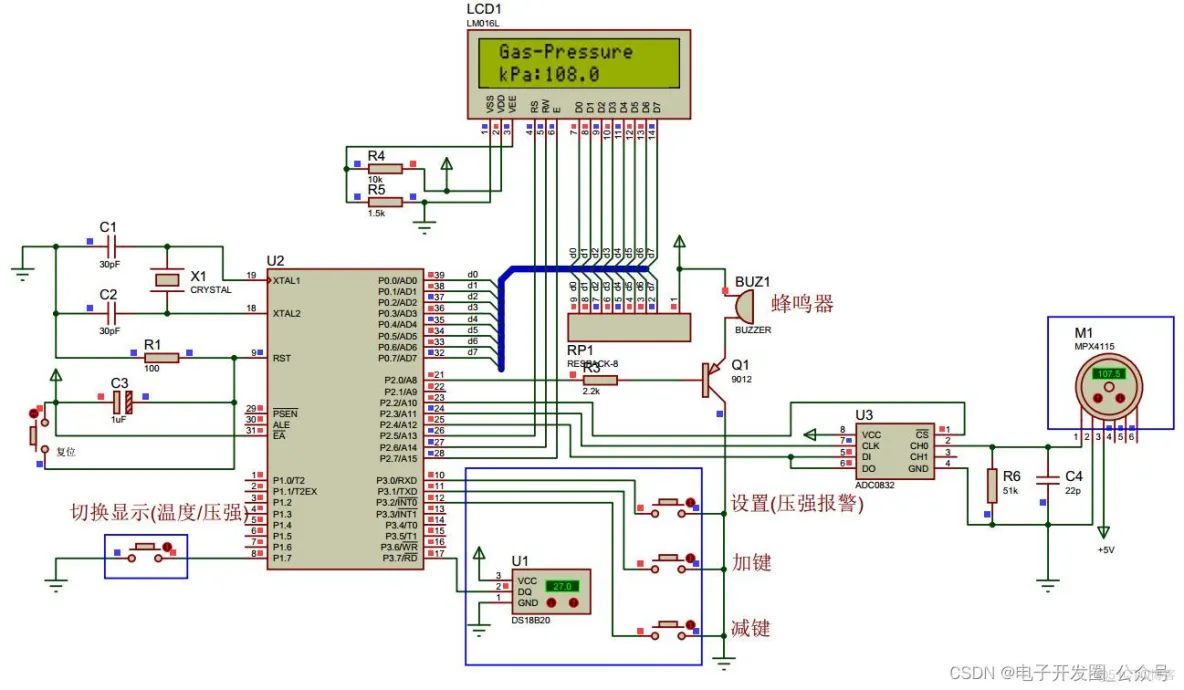

仿真设计

采用Proteus作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

单片机管脚说明：

P0端口（P0.0-P0.7）：P0口为一个8位漏极开路双向I/O口，每个引脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1端口（P1.0-P1.7）：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2端口（P2.0-P2.7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口，用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3端口（P3.0-P3.7）：P3口管脚是一个带有内部上拉电阻的8位的双向I/O端口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入端时，由于外部下拉为低电平，P3口将输出电流（ILL）。P3口同时为闪烁编程和编程校验接收一些控制信号。

VCC（40）：供电电压，其工作电压为5V。
GND（20）：接地。

RST(9)：复位输入。在振荡器运行时，有两个机器周期（24个振荡周期）以上的高电平出现在此引脚时，将使单片机复位，只要这个引脚保持高电平，51芯片便循环复位。复位后P3.0-P3.7口均置1，引脚表现为高电平，程序计数器和特殊功能寄存器SFR全部清零。当复位脚由高电平变为低电平时，芯片为ROM的00H处开始运行程序。复位操作不会对内部RAM有所影响。

ALE/PROG (30)：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地低位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如果想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，则置位无效。

PSEN(29)：外部程序存储器的选通信号。在由外部程序存储器取指令期间，每个机器周期两次PSEN有效。但在访问外部数据存储器时，这两次有效的PSEN信号将不出现。

XTAL1(19)：来自反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2(18)：来自反向振荡器的输出。

EA/VPP(31)：当EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，EA将内部锁定为RESET；当EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V的编程电源（VPP）。

主程序设计

登录后复制

void main()   //主函数{ InitLcd();  while(1)        //进入循环  {    KEY_SCAN();  getdata=Adc0832(0);               temp=getdata/2-5;  if( temp >  Xintiao_H )  {    speaker = 0;  }  else  {    speaker = 1;  }  temp = 0;   if( KEY_Set_TIMES == 0 )   {    if( KEY_TIMES == 1 )    {        getdata=Adc0832(0);      if(14<getdata<243)    //当压力值介于15kpa到115kpa之间时，遵循线性变换      {         //          int vary=getdata;     //y=(115-15)/(243-13)*X+15kpa             temp=getdata*10/2-50;   //测试时补偿值为9.3                            //        temp=(int)(press*10);     //放大10倍，便于后面的计算          if(temp != ppress)          {            ppress = temp;            OverFlg = 1;          }                                 dispbuf[3]=temp/1000;           //取压力值百位        dispbuf[2]=(temp%1000)/100;         //取压力值十位        dispbuf[1]=((temp%1000)%100)/10;      //取压力值个位        dispbuf[0]=((temp%1000)%100)%10;    //取压力值十分位        LCD_WriteCom( 0x80 );               LCD1602_Write_char( " Gas-Pressure   " );        LCD_WriteCom( 0x80 + 0x40 );          LCD1602_Write_char(" kPa:");        LCD_WriteData( 0x30 + dispbuf[3] );        LCD_WriteData( 0x30 + dispbuf[2] );        LCD_WriteData( 0x30 + dispbuf[1] );        LCD_WriteData( '.' );        LCD_WriteData( 0x30 + dispbuf[0] );      }    }    if( KEY_TIMES == 0 )    {      lcd_1602_word(0x80,16," Temperature   ");   //初始化显示       wendu=ReadTemperature();           lcd_1602_word(0xc0,10," Celsius: ");//显示第二行数据      LCD_WriteCom(0x80+0x40+10);      LCD_WriteData(wendu/100+0x30);      LCD_WriteData(wendu%100/10+0x30);      LCD_WriteData('.');      LCD_WriteData(wendu%100%10+0x30);      //LCD_WriteData(0xdf);      //LCD_WriteData('C');    }  }1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.
