通过SPI读写SD卡的Proteus仿真学习案例

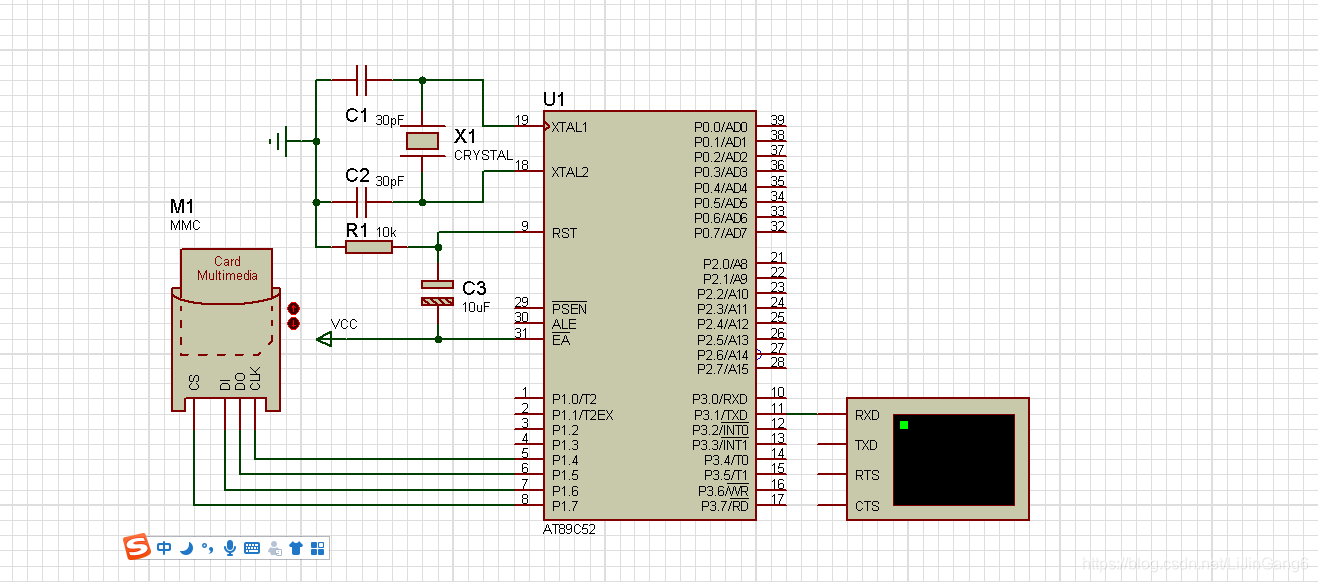

原理图：

SPI简介：

   SPI，是英语Serial Peripheral interface的缩写，顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。 SPI接口 主要应用在 EEPROM，FLASH，实时 时钟 ，AD转换器等芯片，还有数字信号处理器和数字信号解码器之间。

   SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种 通信协议  ，比如AT91RM9200。

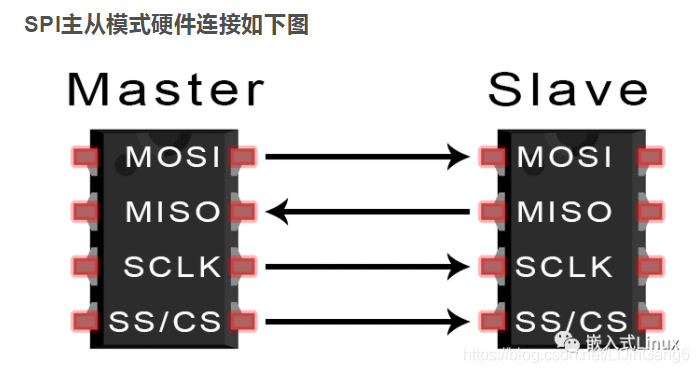

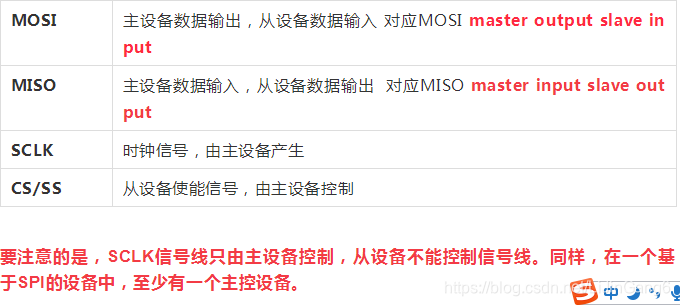

SPI连接图

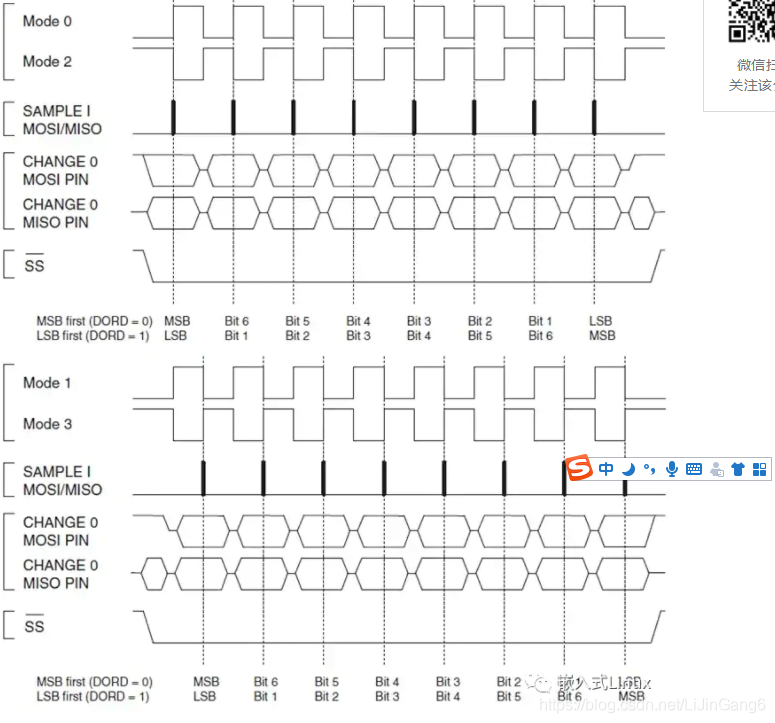

   # SPI总线  四种工作方式

   SPI 模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性（CPOL）对 传输协议 没有重大的影响。

   CPOL

   时钟极性选择，为0时SPI总线空闲为低电平，为1时SPI总线空闲为高电平

   CPHA 时钟相位选择，为0时在SCK第一个跳变沿采样，为1时在SCK第二个跳变沿采样

   Mode 0 SCLK 空闲是为低电平，数据在上升沿有效

   Mode 1 SCLK 空闲是为低电平，数据在下降沿有效

   Mode 2 SCLK 空闲是为高电平，数据在下降沿有效

   Mode 3 SCLK 空闲是为高电平，数据在上升沿有效

//定义SD卡需要的4根信号线
sbit SD_CLK = P1^4;
sbit SD_DI  = P1^6;
sbit SD_DO  = P1^5;
sbit SD_CS  = P1^7;

//写一字节到SD卡,模拟SPI总线方式
void SdWrite(unsigned char n)
{


    unsigned char i;
    for(i=8;i;i--){


        SD_CLK=0;
        SD_DI=(n&0x80);//上升沿写入数据
        n<<=1;
        SD_CLK=1;
     }
     SD_DI=1;
}

//从SD卡读一字节,模拟SPI总线方式
unsigned char SdRead()
{


    unsigned char n,i;
    for(i=8;i;i--)
    {


        SD_CLK=0;
        SD_CLK=1;
