Proteus仿真实例：C51中断函数应用

实现目标

要求外部中断INT0和INT1为低电平触发，相应引脚分别接一按钮，按钮按下接地输入低电平，产生中断信号；定时器/计数器T0和定时器/计数器T1设置为外部计数输入，相应引脚接1khz的方波信号，T0每满2000个脉冲产生1次中断，T1每满4000产生一次中断

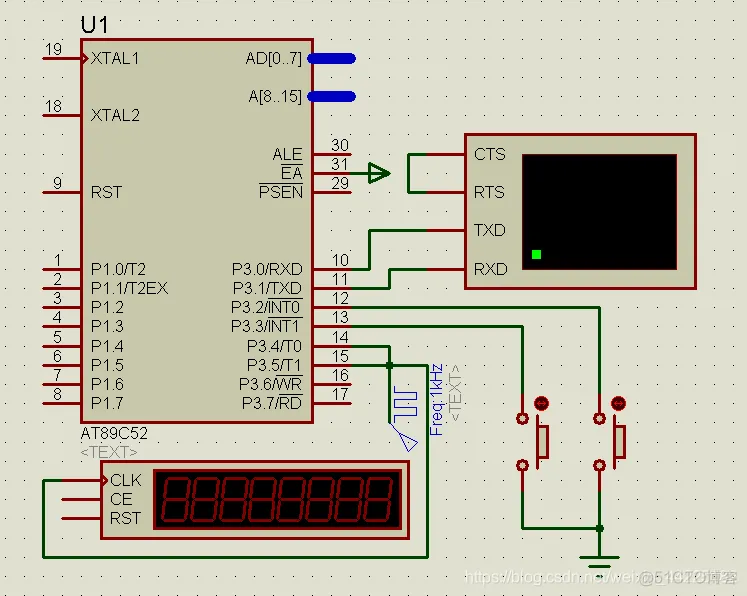

Proteus仿真图

C51代码

登录后复制

#include <REG52.H>    /* special function register declarations */#include <stdio.h>    /* prototype declarations for I/O functions */#define byte unsigned char#define uchar unsigned char#define word unsigned int#define uint unsigned int#define ulong unsigned long#define BYTE    unsigned char#define WORD    unsigned int#define TRUE  1#define FALSE 0 void initUart(void);/*初始化串口*/ void time(unsigned int ucMs);//延时单位：ms/******** main 函数 *********/void main (void) {      initUart();/* 初始化串口 */          TMOD=0x55; /* 工作在方式1，外部引脚计数 */    TH0=-2000>>8;TL0=-2000 % 256;/* 定时器0每2000计数脉冲发生1次中断 */        TH1=-4000>>8;TL1=-4000 % 256;/* 定时器1每4000计数脉冲发生1次中断 */    TCON=0x55; /* 电平触发外部中断,开始计数 */    IE=0x8f;   /*打开出串口中断外其它所有中断*/    while (TRUE) {              time(1);/* 延时1ms */    }}/***********  中断0服务程序***************/void exint0(void) interrupt 0{    EA=0;/* 关总中断 */    /* 可在此处插入外部中断0服务程序 */       printf ("external interrupt 0 happened\n");    EA=1;/* 开总中断 */}/***********  中断1服务程序***************/void exint1(void) interrupt 2{    EA=0;/* 关总中断 */    /* 可在此处插入外部中断1服务程序 */    printf ("external interrupt 1 happened\n");    EA=1;/* 开总中断 */}/******* 定时器/计数器0中断服务程序 ***/void timer0int(void) interrupt 1{       EA=0;/* 关总中断 */    TR0=0;/*停止计数*/    /* 可在此处插入定时器/计数器0中断服务程序 */    TH0=-2000>>8;TL0=-2000 % 256;/* 重置计数初值 */         printf ("timer0 interrupt happened\n");    TR0=1;/*启动计数*/    EA=1;/* 开总中断 */}/******* 定时器/计数器1中断服务程序 ***/void timer1int(void) interrupt 3{       EA=0;/* 关总中断 */    TR1=0;/*停止计数*/    /* 可在此处插入定时器/计数器1中断服务程序 */    TH1=-4000>>8;TL1=-4000 % 256;/* 重置计数初值 */    printf ("timer1 interrupt happened\n");    TR1=1;/*启动计数*/    EA=1;/* 开总中断 */}/********** 初始化串口波特率 ************/void initUart(void)/*初始化串口波特率，使用定时器2*/{/* Setup the serial port for 9600 baud at 11.0592MHz */    SCON = 0x50;  //串口工作在方式1    RCAP2H=(65536-(3456/96))>>8;    RCAP2L=(65536-(3456/96))%256;    T2CON=0x34;    TI  = 1;     /* 置位TI*/}/*********** 延时单位：ms *******************/void time(unsigned int ucMs)//延时单位：ms{    unsigned char j;        while(ucMs>0){        for(j=0;j<10;j++) delay_100us();        ucMs--;    }}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.

笔记

TCON：定时器/计数器控制
TMOD：定时器/计数器方式控制
TH0：定时器/计数器0高字节
TL0：定时器/计数器0低字节
TH1：定时器/计数器1高字节
TL1：定时器/计数器1低字节
IE：中断允许控制
EA：CPU中断允许控制位

注1：

TH0=-2000>>8;TL0=-2000 % 256;/* 定时器0每2000计数脉冲发生1次中断 */ 上面代码定义定时器0每2000计数脉冲发生1次中断 -2000>>8 表示 -2000/256，因为定时器/计数是16位，除以256表示取高8位 -2000%256表示取低8位

注2：

每2000计数脉冲，在程序中写的的-2000，而不是2000。 为什么呢？ 这是因为计时器是向上计数，为了得到2000个计数脉冲后定时器溢出， 则必须给计时器赋初值为65536-2000(65536=2的16次方) 其实也就是-2000（取反再＋1） emm 举个例子就会懂了 假设计数器是4位，最大溢出时为1111（15） 我们需求是7个脉冲产生一个中断 那么计数器初始值就是16-7（9） 9=1001 -7=-(0111)=1001（取反再+1） ==》16-7=-7 所以是-2000/256 和 -2000%256

运行结果

C51中断实例
