Altium Designer绘制Mark点：详细步骤教程

mark注:我之前是按照下面的文章去制作的,由于头一次制作没有经验,不是很成功

文章是正确的

只是我的一些配置出错了:

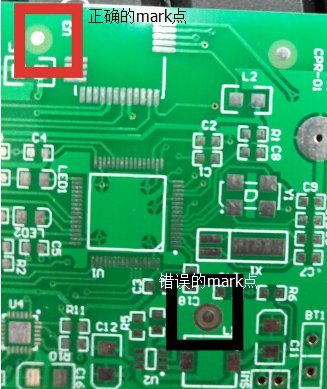

先看一下我们的板子:

关于错误mark点,主要是周边又一圈亮锡,,

原因大概是敷铜的时候设置间距出了问题...

这个错误其实可以避免,就是在完成pcb板之后,用3D视图模式从新查看一遍

感觉:

top solder层是不镀锡,也不上绿漆的

top paste 层是用来设置钢网的

对于这个错误的折中解决办法是在禁止布线层画一个圈,套在mark点上,这样再去敷铜,mark点由于是在禁止布线层,所以不会敷铜

,,敷完铜之后,,再到禁止布线层,,把那个圈去掉即可,,,

这不是最优的办法,,但是也是一种办法....

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

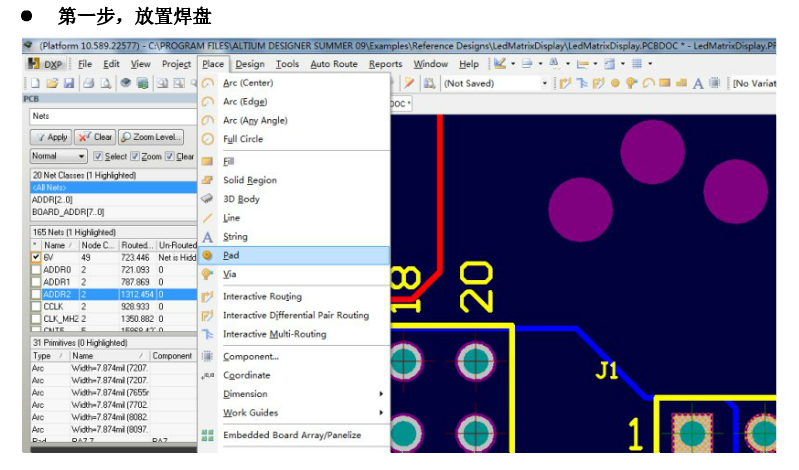

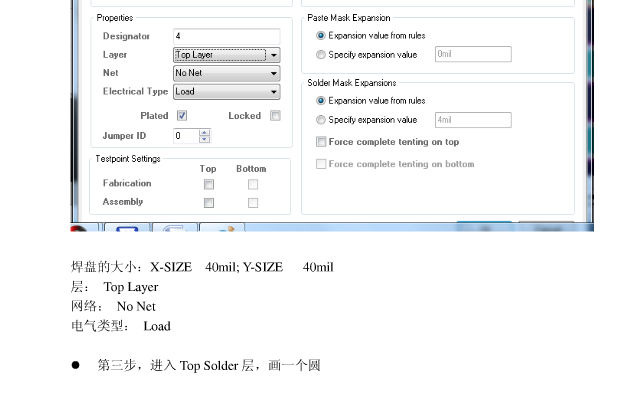

文章如下:

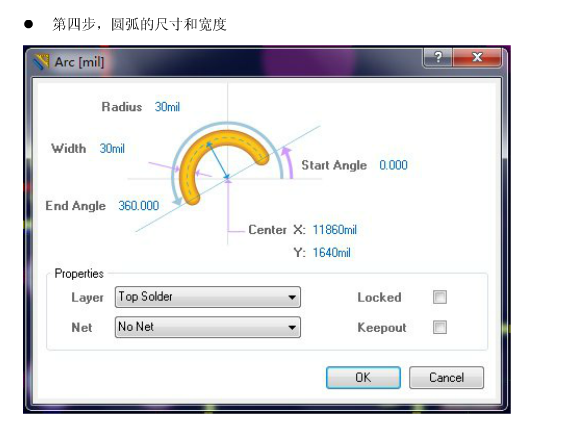

第二步:

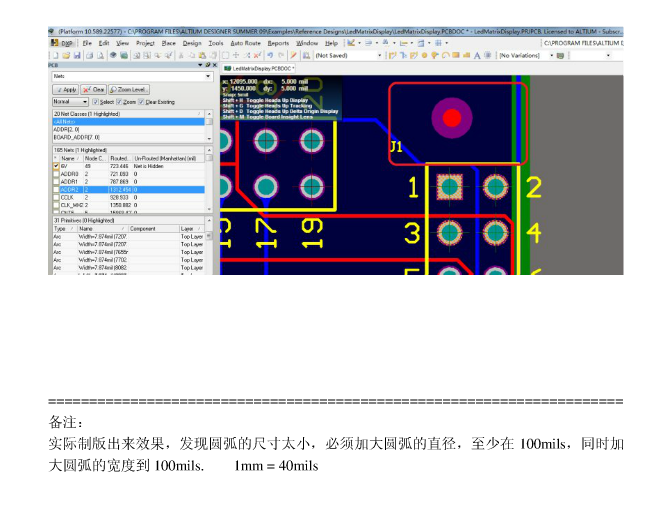

最后的效果图::

////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

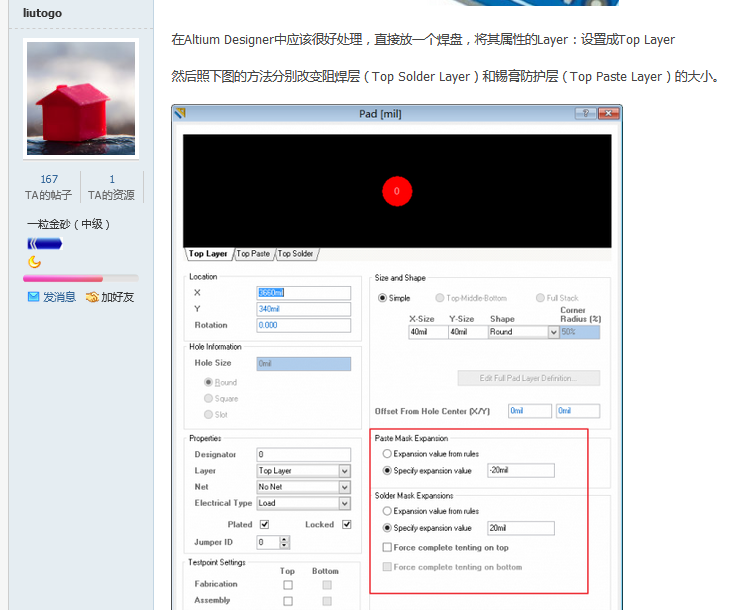

此外还有一个比上面文章中提到的要简单的方法:
