Altium Designer绘制PCB教程（五）

本教程以绘制4x4矩阵键盘为例，在绘制PCB前，请确保你已安装Altium Designer。 本节主要教大家绘制PCB图。

1 排版布局

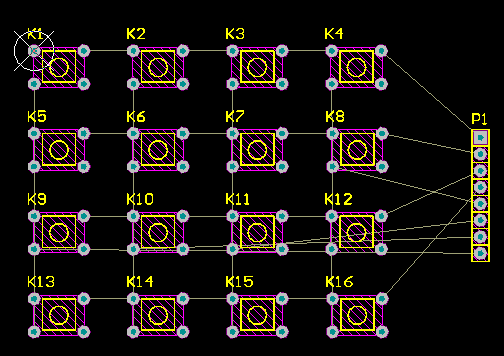

在PCB图中选中元器件，利用对齐工具进行排版布局：

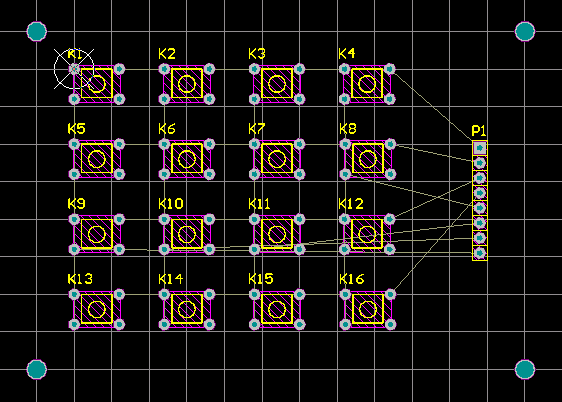

然后再添加四个焊盘作为铜柱通孔，点击焊盘后按一下键，修改焊盘属性中的开孔尺寸为3mm，X、Y尺寸为3.5mm。

2 定义板子形状

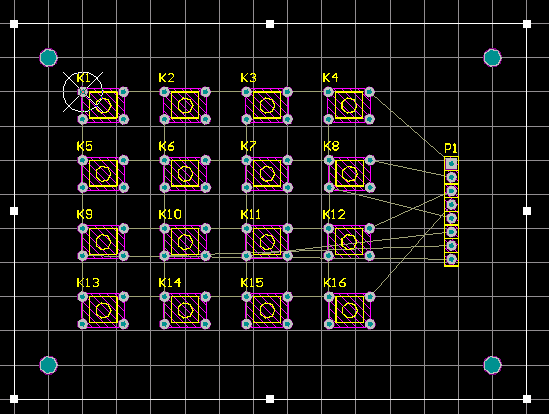

在底部选择Keep-Out Layer，再点击顶部导航栏的画笔(放置线条)，将所有元件框起来后，按住shift键选中四根线条：

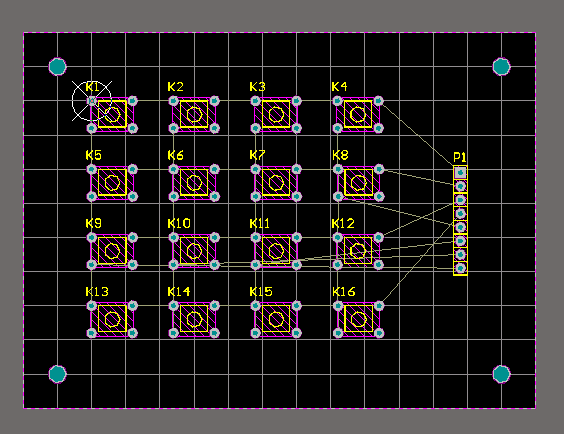

然后点击顶部导航的设计，选择板子形状，点击按照选择对象定义：

3 电气走线

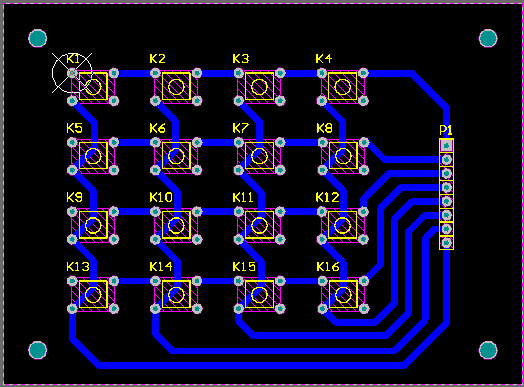

下面就根据白色引导线去进行 电气连接 ，在底部导航栏选择Bottom Layer(底层)，然后使用PT快捷键(英文键盘模式下，先按再按)进行走线(点击焊盘后按一下键可以编辑线宽，设定最小线宽为10mil，优先线宽为50mil，最大线宽为100mil，一般来说走线越宽越好)：

4 铺铜操作

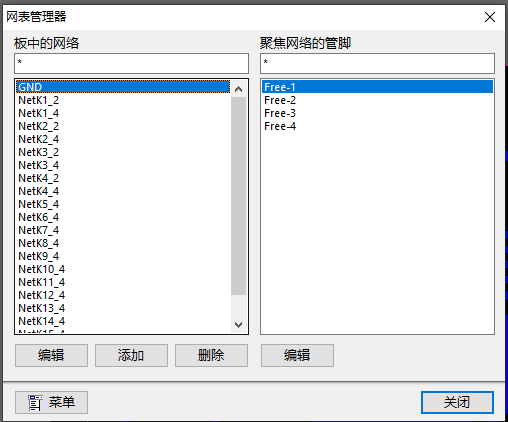

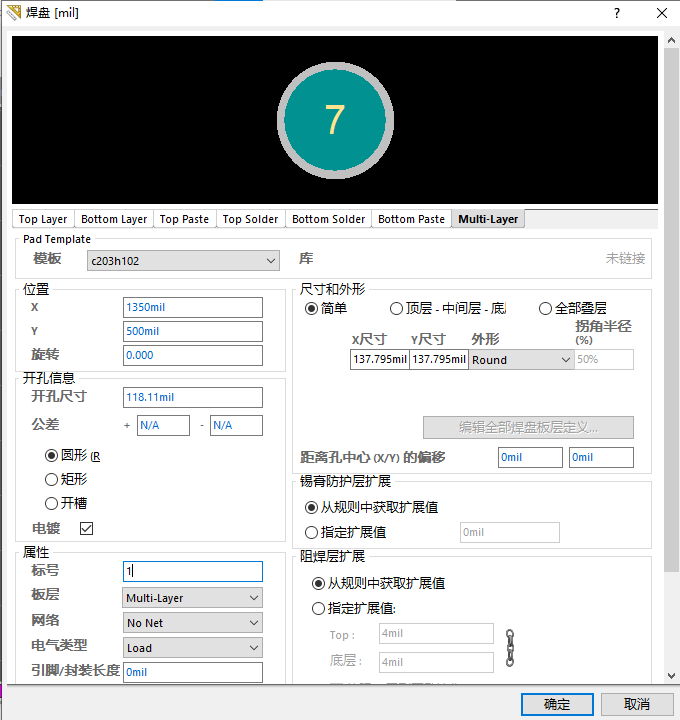

为了方便腐蚀，我们一般会对电路板进行铺铜，这样能减小腐蚀面积，能更快地腐蚀完毕，首先单击选中一个铜柱焊盘，选择选项，编辑网络，添加一个GND网络标号，双击铜柱焊盘，把焊盘属性中的网络选择为GND(其余三个铜柱焊盘也需要选择为GND网络)：

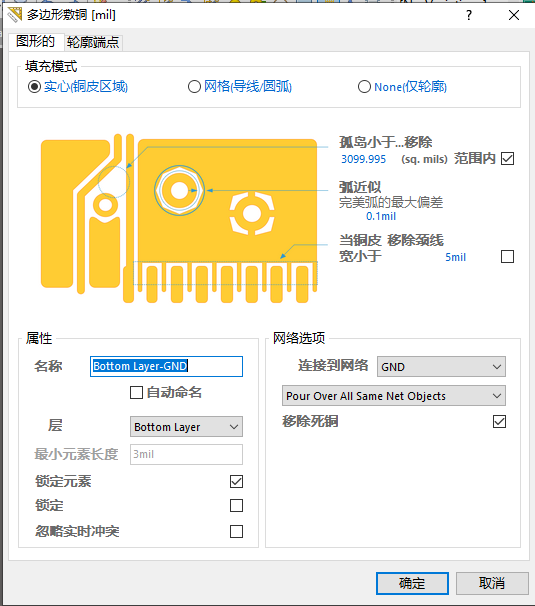

然后点击顶部导航栏的放置多边形平面：

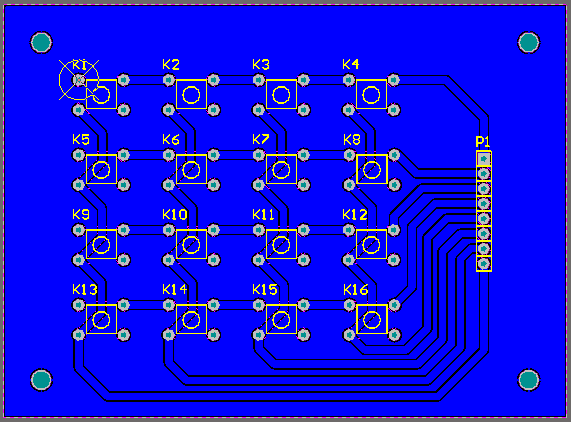

直接点击确定后，依次点击板子四个边角，将板子整个框选起来：

5 3D预览

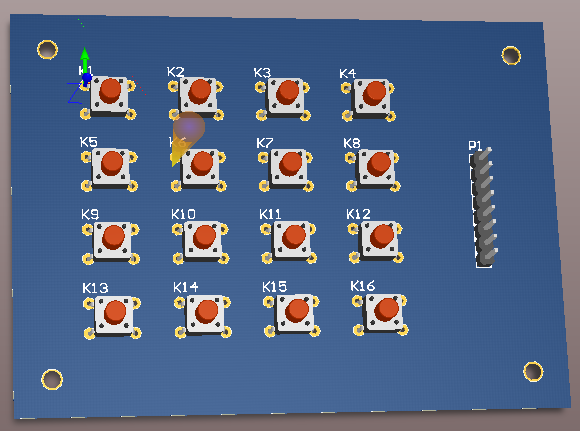

按3看一下3D预览效果：

6 打印设置

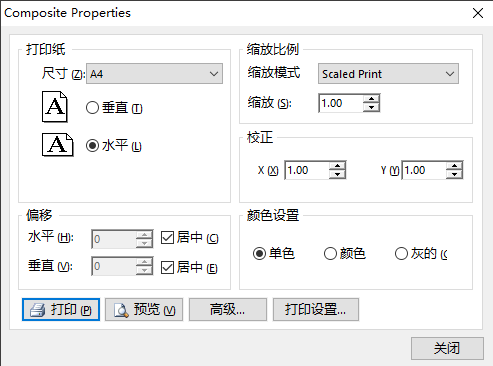

在顶部导航栏选择文件，页面设置，缩放模式选择Scaled Print，缩放比例为1.00：

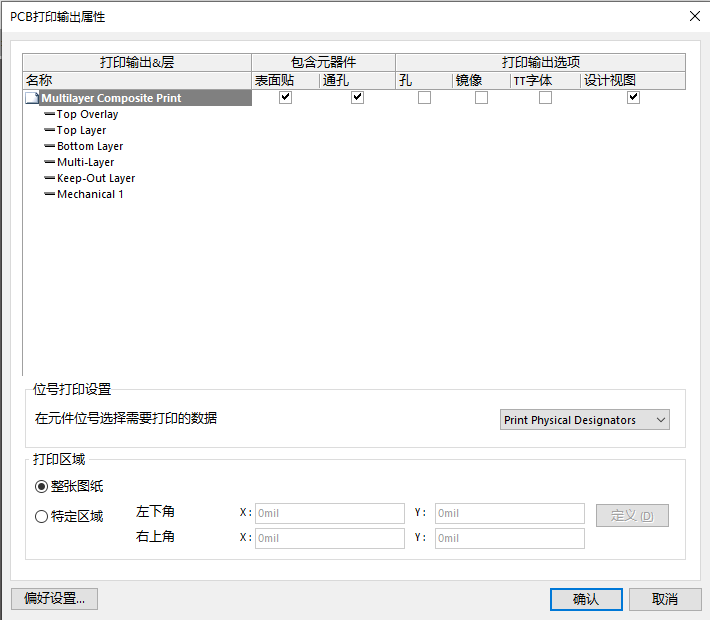

然后点击高级，进入页面高级设置：

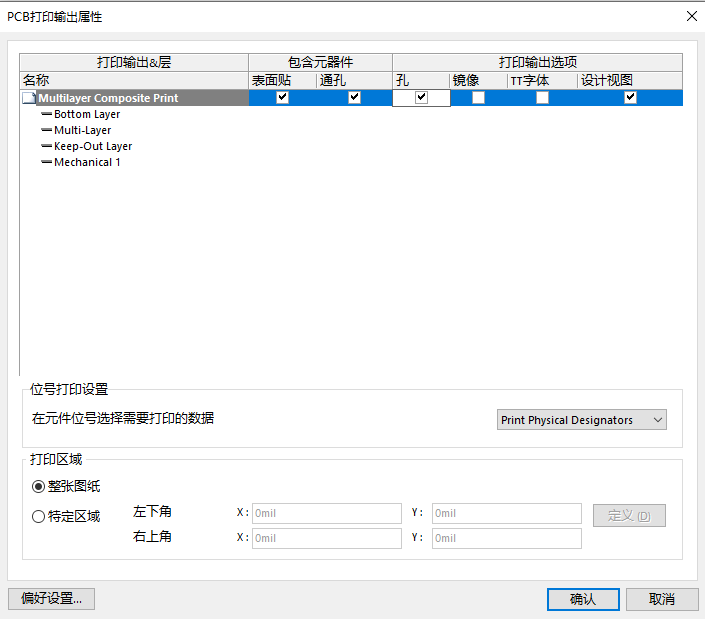

在这里可以删掉多余的层，只保留需要的，如果有焊盘，则需要勾选孔，由于我们绘制的 矩阵  键盘都是插件，所以无需勾选镜像，如果是有顶层贴片元件，则需要勾选镜像。

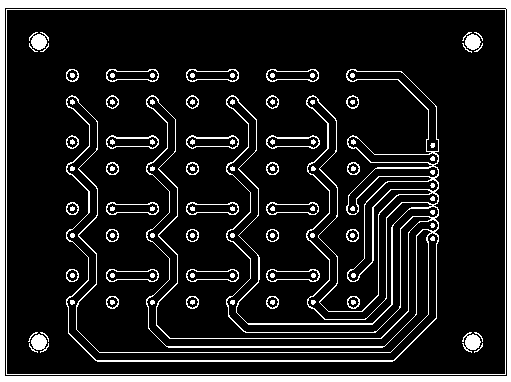

点击顶部导航栏的生成当前文件的打印预览：
