(PCB绘制)Altium Designer 20使用教程：完整设计流程

基本操作技巧

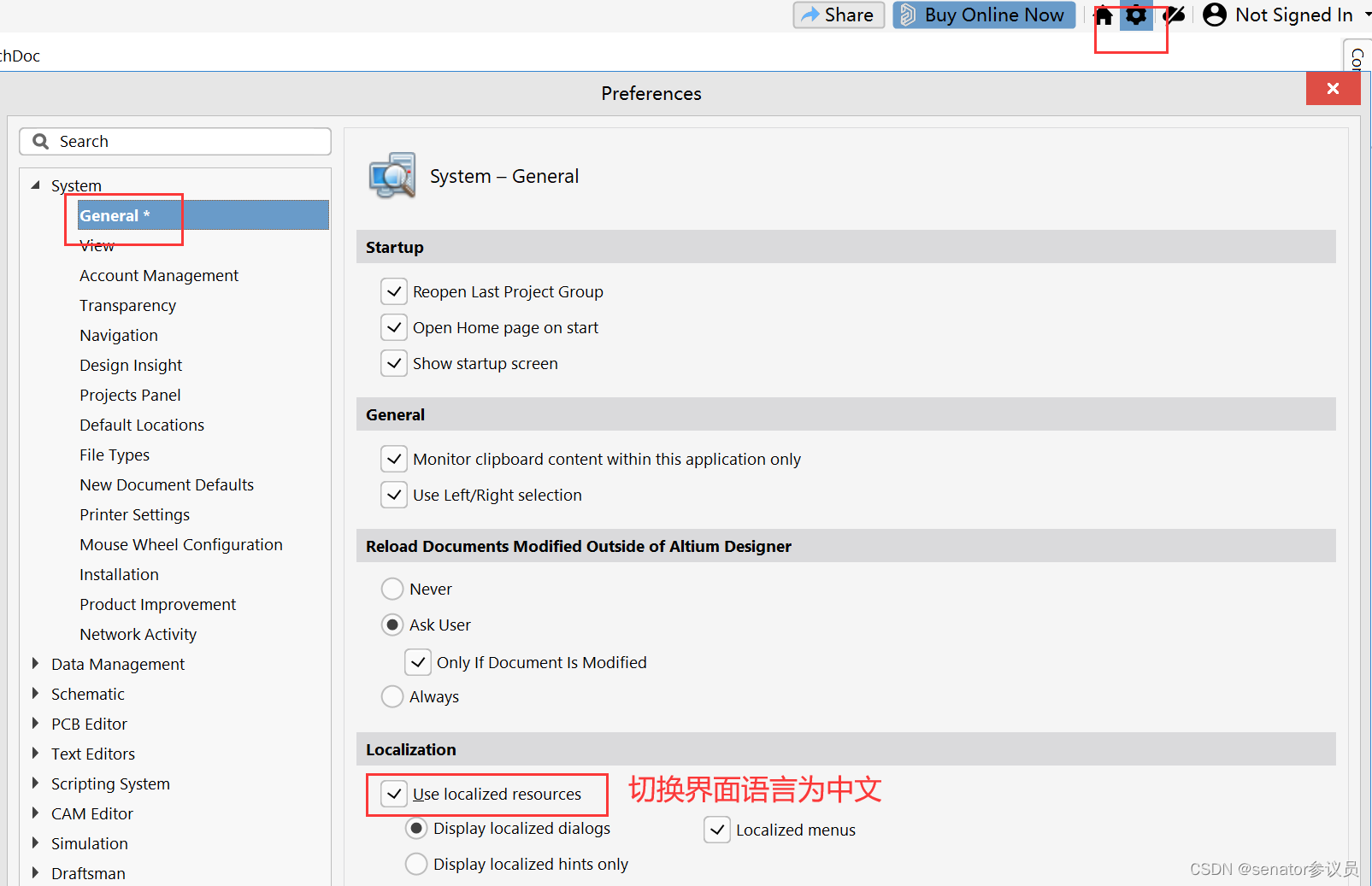

1. 更改AD软件界面为中文

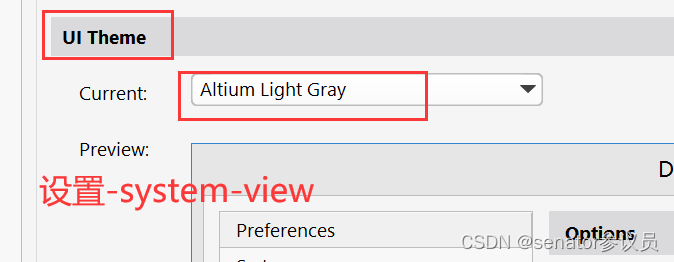

2. 更改软件界面颜色（和上面一样的窗口）

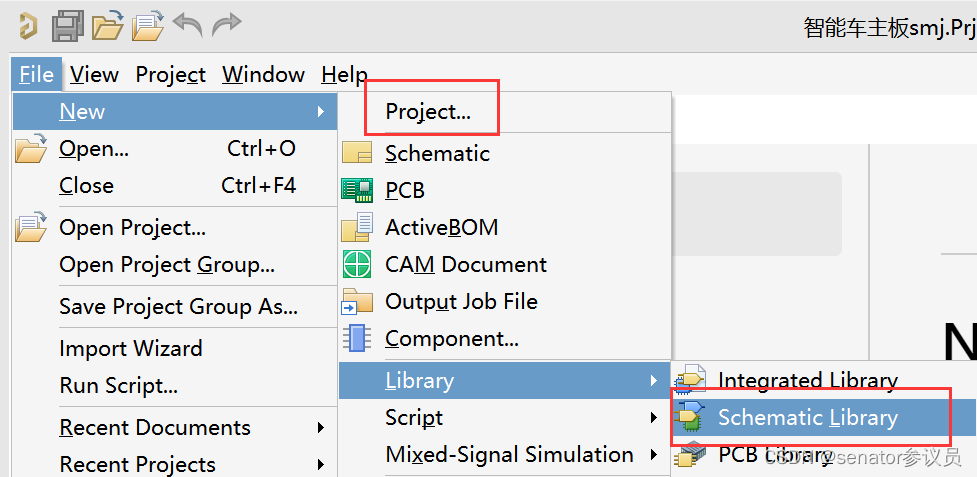

3. 新建

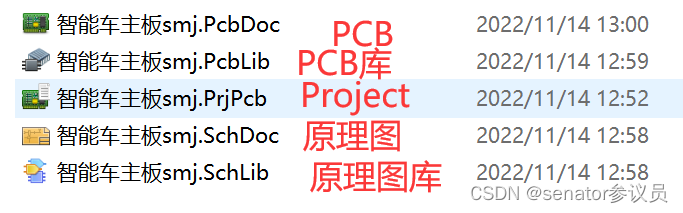

   一定要工程的基础上，去建立库和图——新建5个文件——Ctrl+ S ，保存 重命名

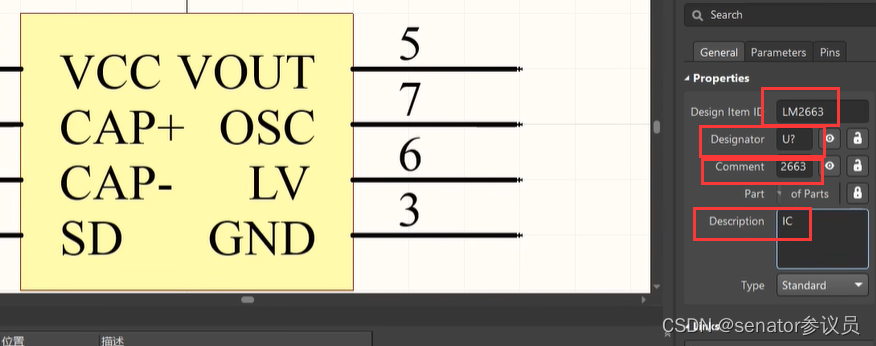

4. 创建元件

   【View】——【Status bar】——右下角【Panal】——【SCH Library】——出现左侧栏，即可添加元件，编辑component

   place 管脚Pin——【Tab键】设置属性——Enter设置完成，【空格键】旋转管脚，【双击】属性就会弹出来

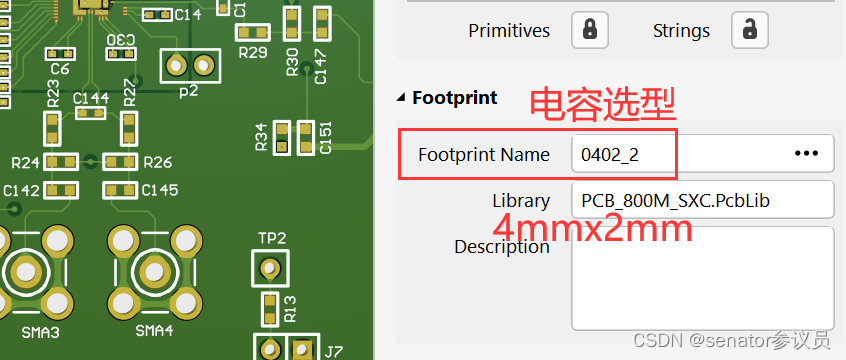

• ： ① footprint封装，comment数值大小，这两项等后面再填；②点击部件然后【shift】拖动复制；③ 想打出上面有横杠的EN，即\E\N\；④管脚的长度：Pin Length
• 【元件镜像】： 鼠标左键拖动元件，不放，此时鼠标呈十字（不是选中）。按键盘上的“X”键，水平翻转；“Y”键垂直翻转。
• 【元件复制】: 直接选中shift拖动就行。
• 放的过程中按【Tab】或者放之后【双击】都可以进入管脚/或者图形编辑（Designator 位号 Name 管脚名称 Symbol栏设置形状，不改变性能，只是从符号上进行说明），为了美观隐藏Name

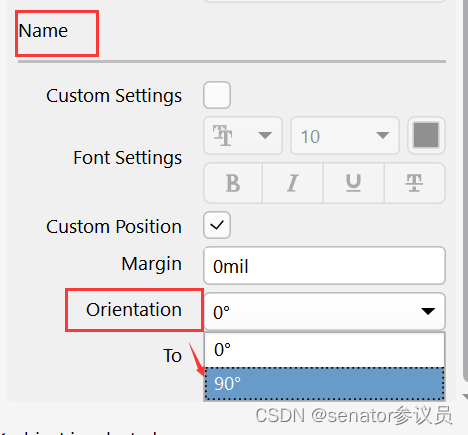

   把竖的管脚名改成横的：


   像产生 标准 单元模块的很多管脚的时候：可以选中一个Pin——【Ctrl+C】——【View】-，垂直间距选 -100即可（一格一个管脚），主增量为2则产生3/5/7/9等管脚（名字仍为123456），当次增量也改为2则pin及名字均为3/5/7/9。想产生对称2/4/6/8则先复制个2过来再阵列式粘贴。

• 现有元件模型的调用：已有原理图的情况下，可以【生成】原理图库，将其Lib中的component复制到自己的原理图库中。
• 元件放置在原理图：【Panal】——【Components】——选自己的库，可以把元件直接拖过来用，下面能看见小图预览。（【双击】原理图外框，可以改变纸张大小）
• 原理图分格走线：Ctrl+W 变成线的模式，然后shift+space或者直接space可以切换走线方式。

快捷键

原理图： shift+滚轮：左右 ctrl+滚轮：上下
