当前位置：服务支持 >  软件文章 >  Altium Designer(AD)设计流程（三）：完整设计步骤

Altium Designer(AD)设计流程（三）：完整设计步骤

阅读数 4
点赞 0
article_banner

原理图的绘制和编译检查

电子元件的放置

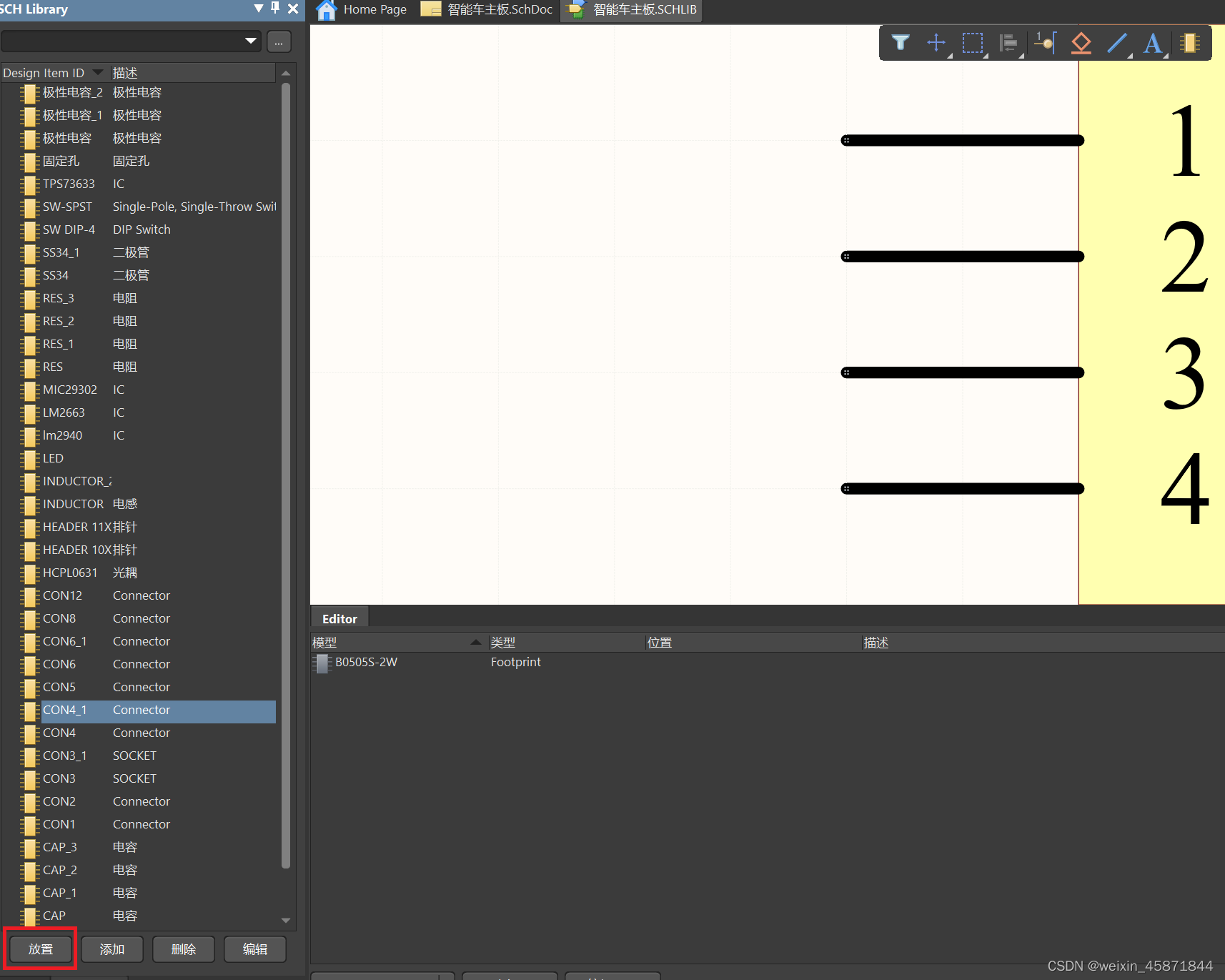

方法1 原理图库 单个元件放置在原理图

在这里插入图片描述

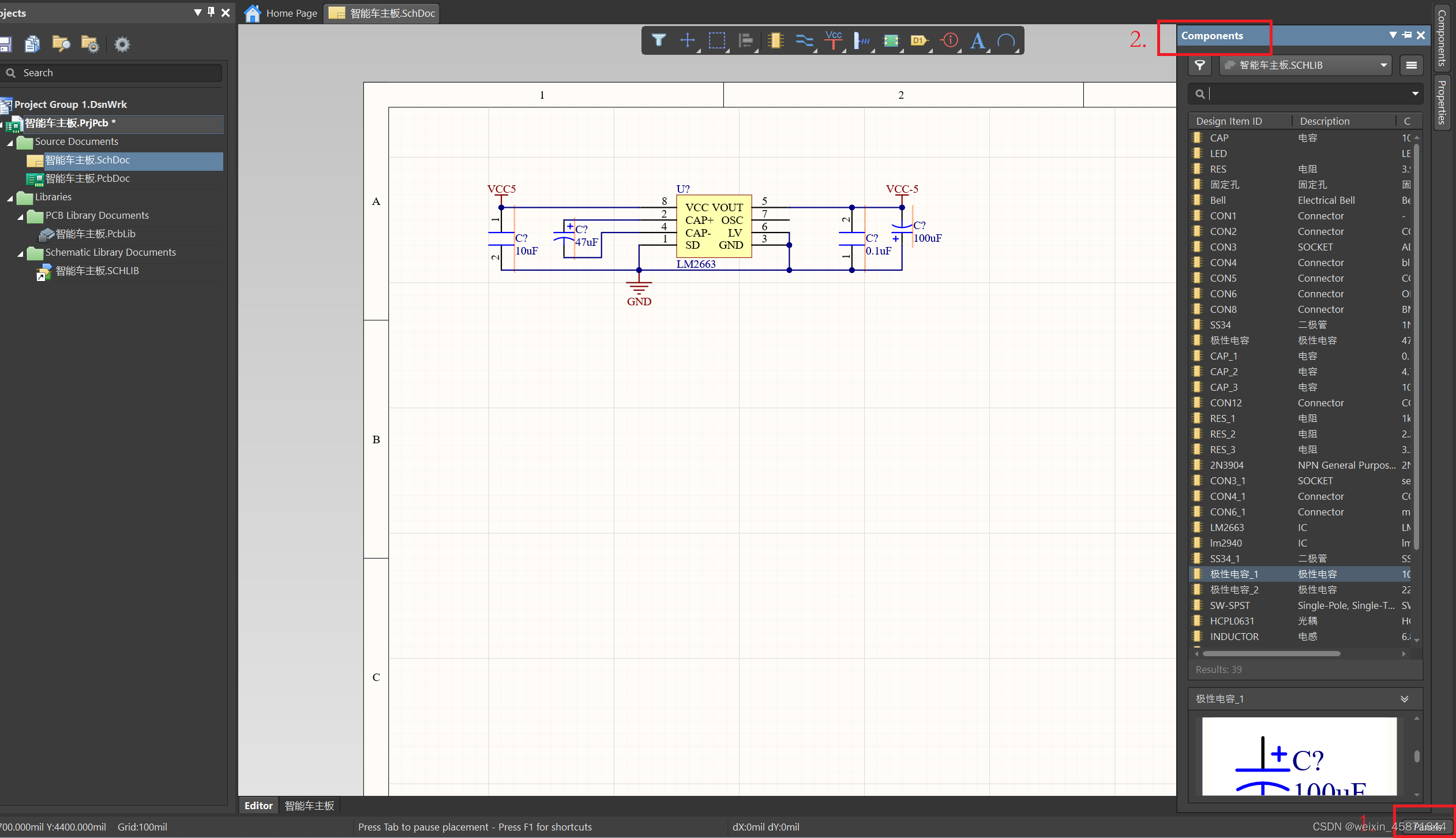

方法2 在原理图通过panels打开components，直接将元件 拖拽 至原理图

在这里插入图片描述

在放置元件过程中注意：选择正确的库元件，元件按照连接方式摆放（shift+左键，复制；A，对齐）。

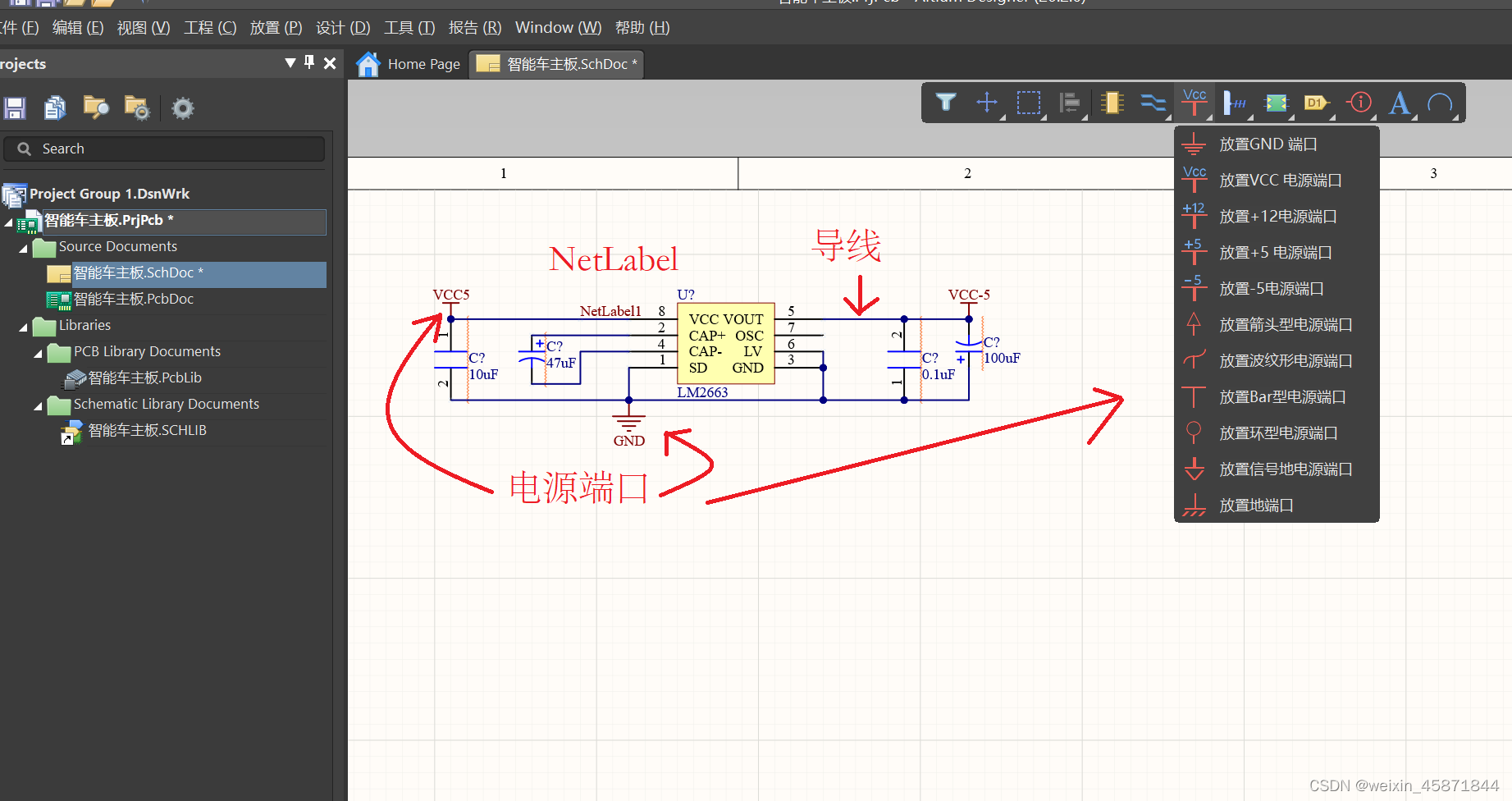

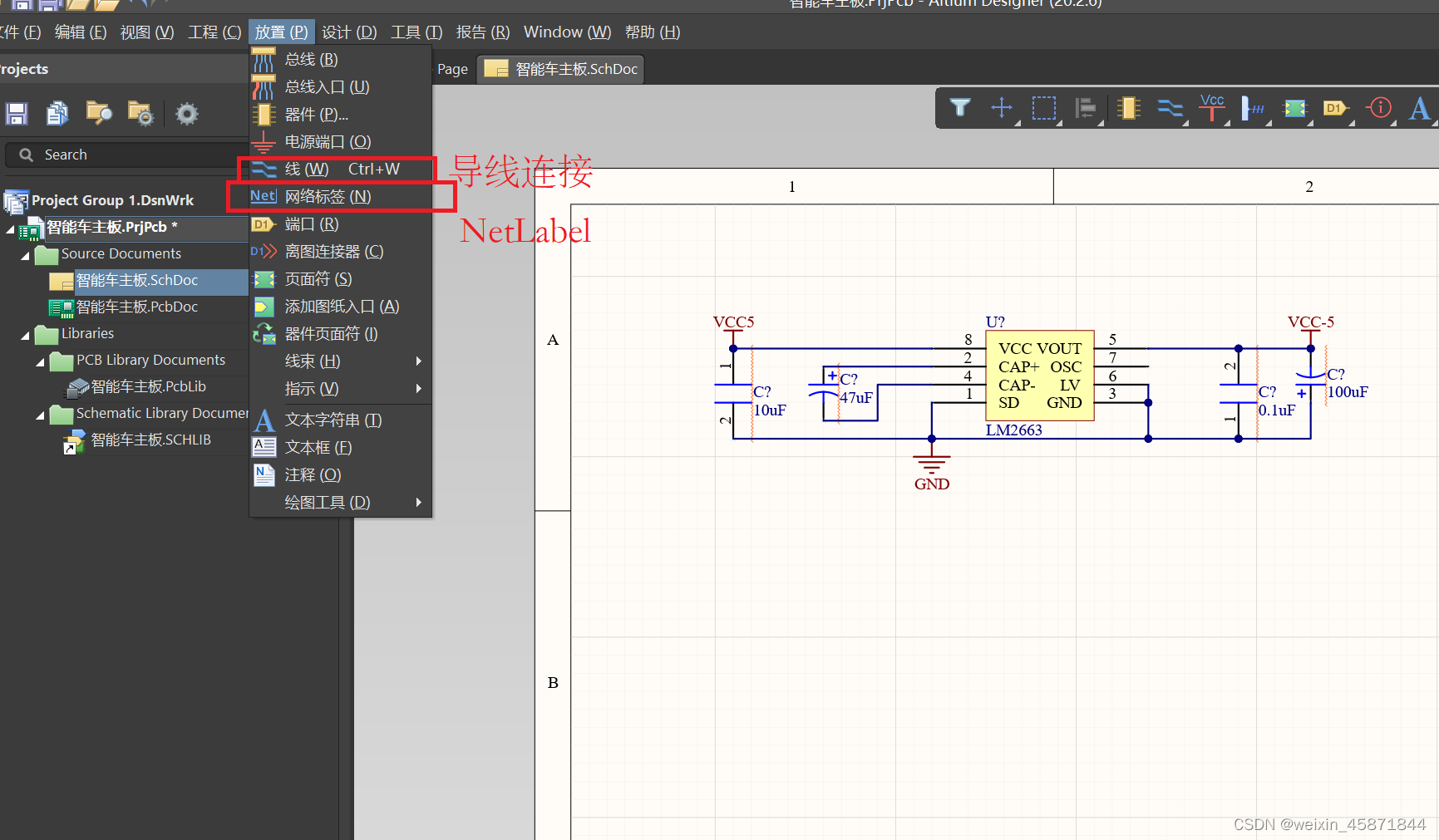

导线及NetLabel的添加

可以直接连接的用导线连接，外部连接用NetLabel， 电源 和地的连接用电源端口，更改端口名字。
在这里插入图片描述在这里插入图片描述

元件编号及值的核对

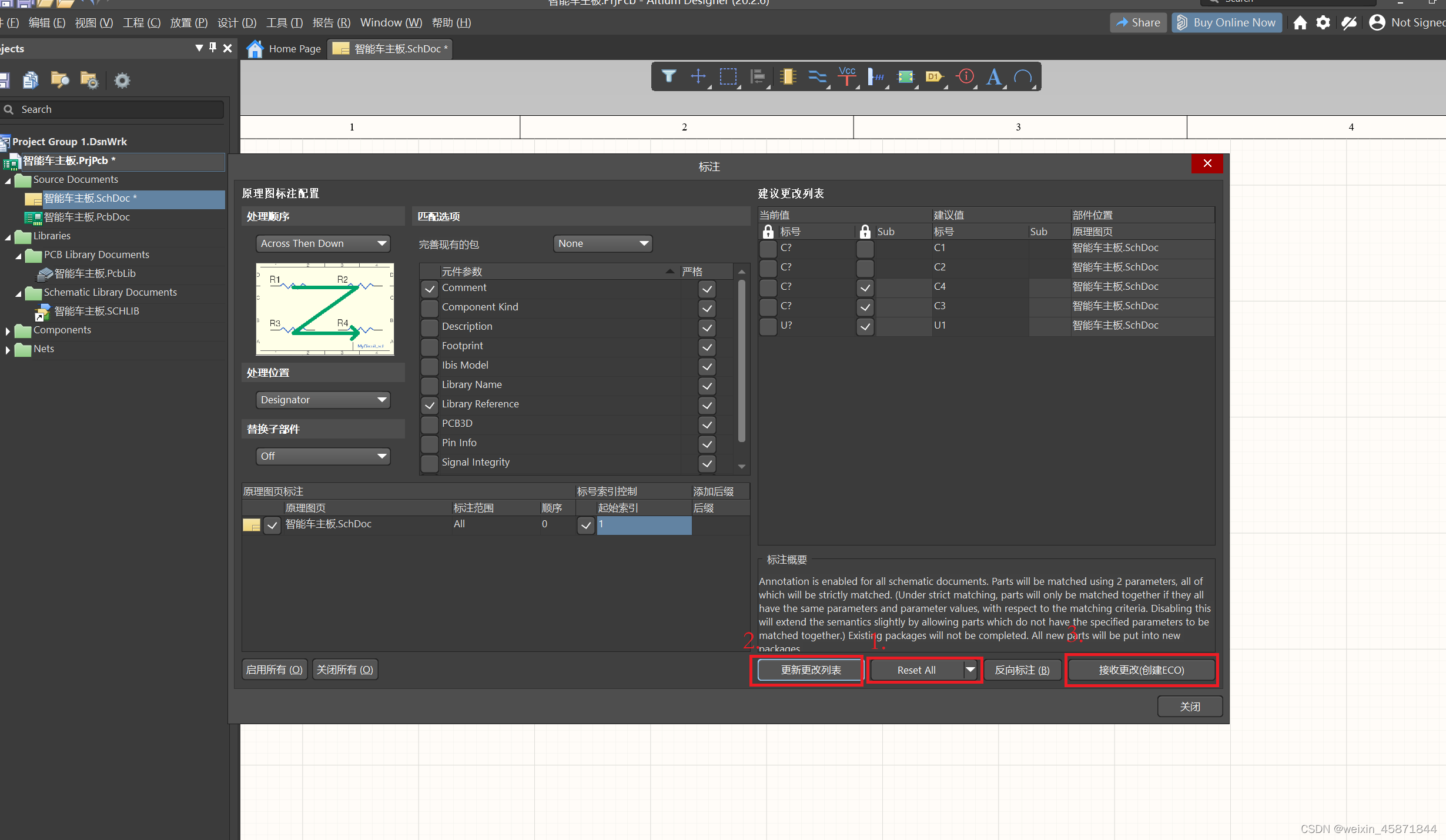

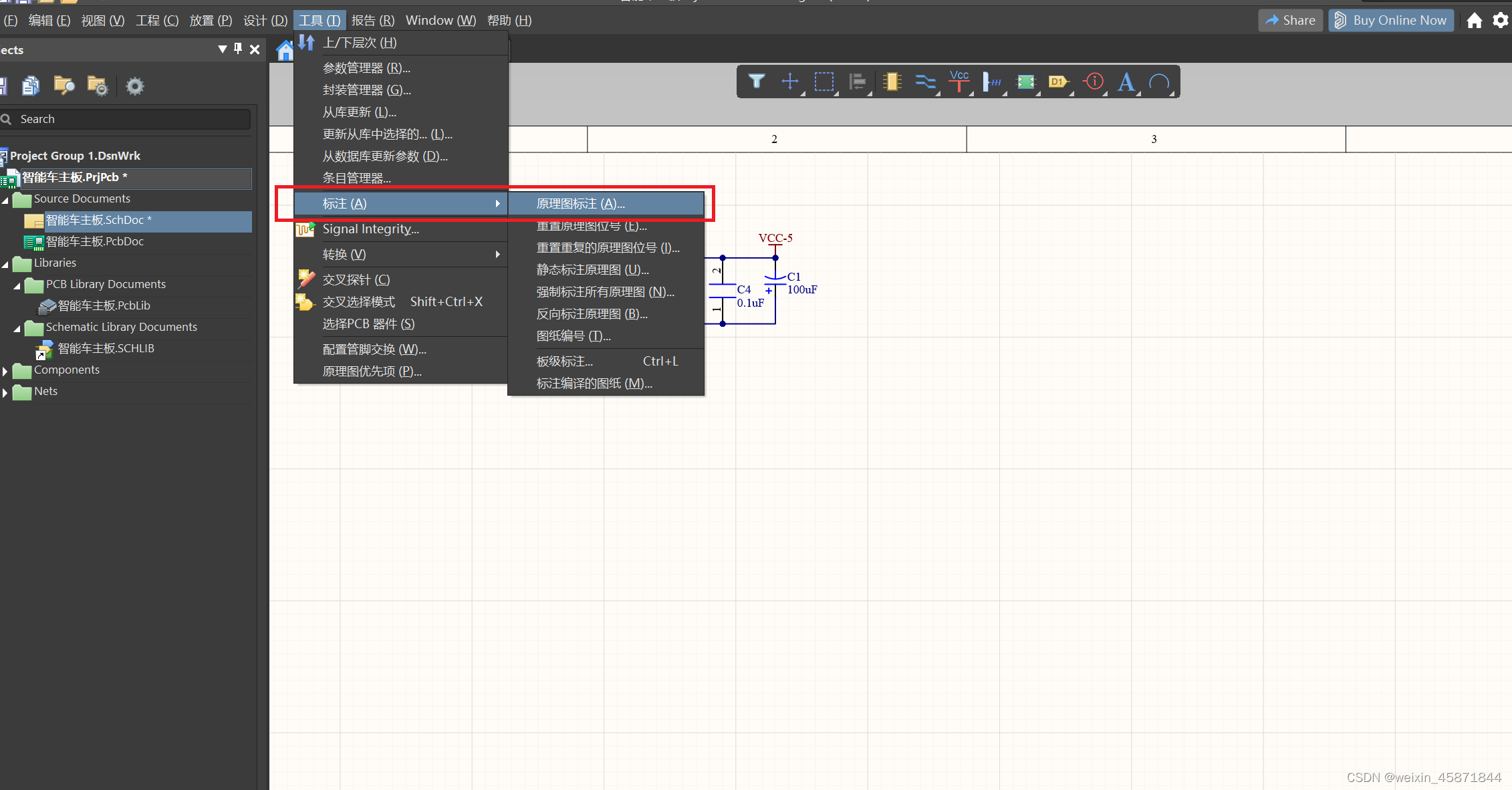

元件编号可以直接采用手动变更，也可以统一标注
在这里插入图片描述
在这里插入图片描述

注：处理顺序一般选择（从左到右，从上往下) Across Then Down

原理图页和起始索引的勾选
在这里插入图片描述

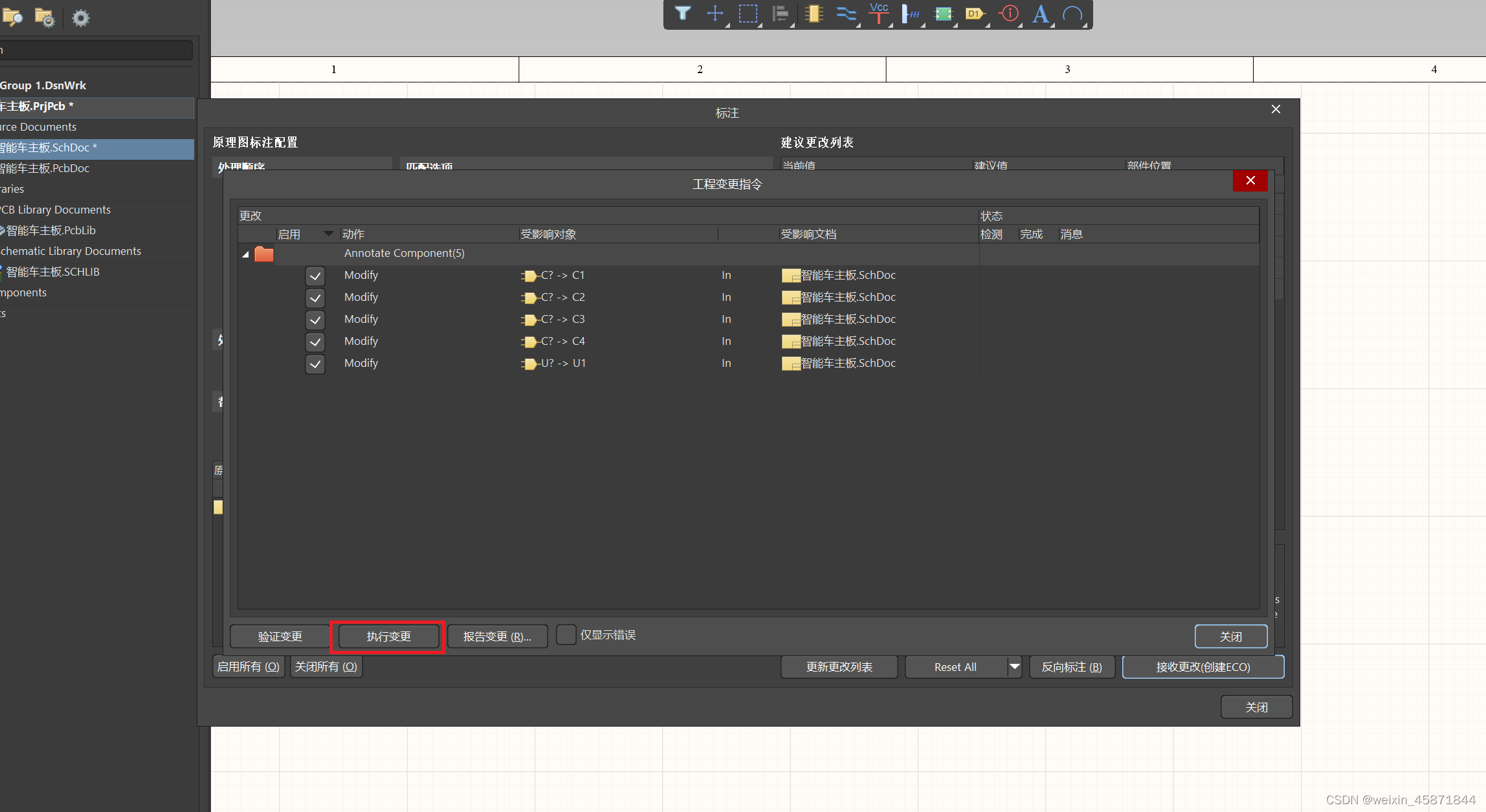

采取手动变更可以同时核对元件值和位置

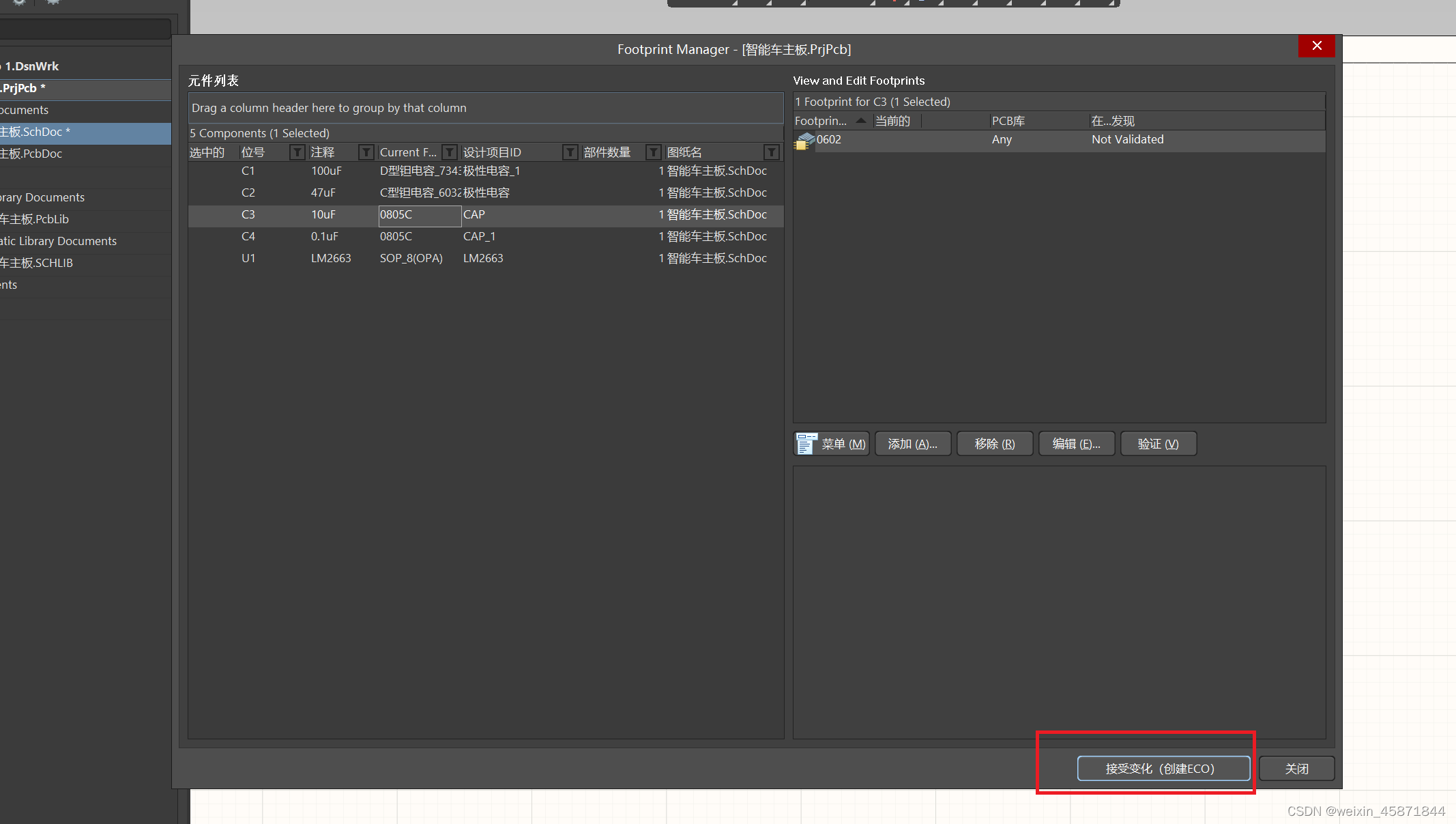

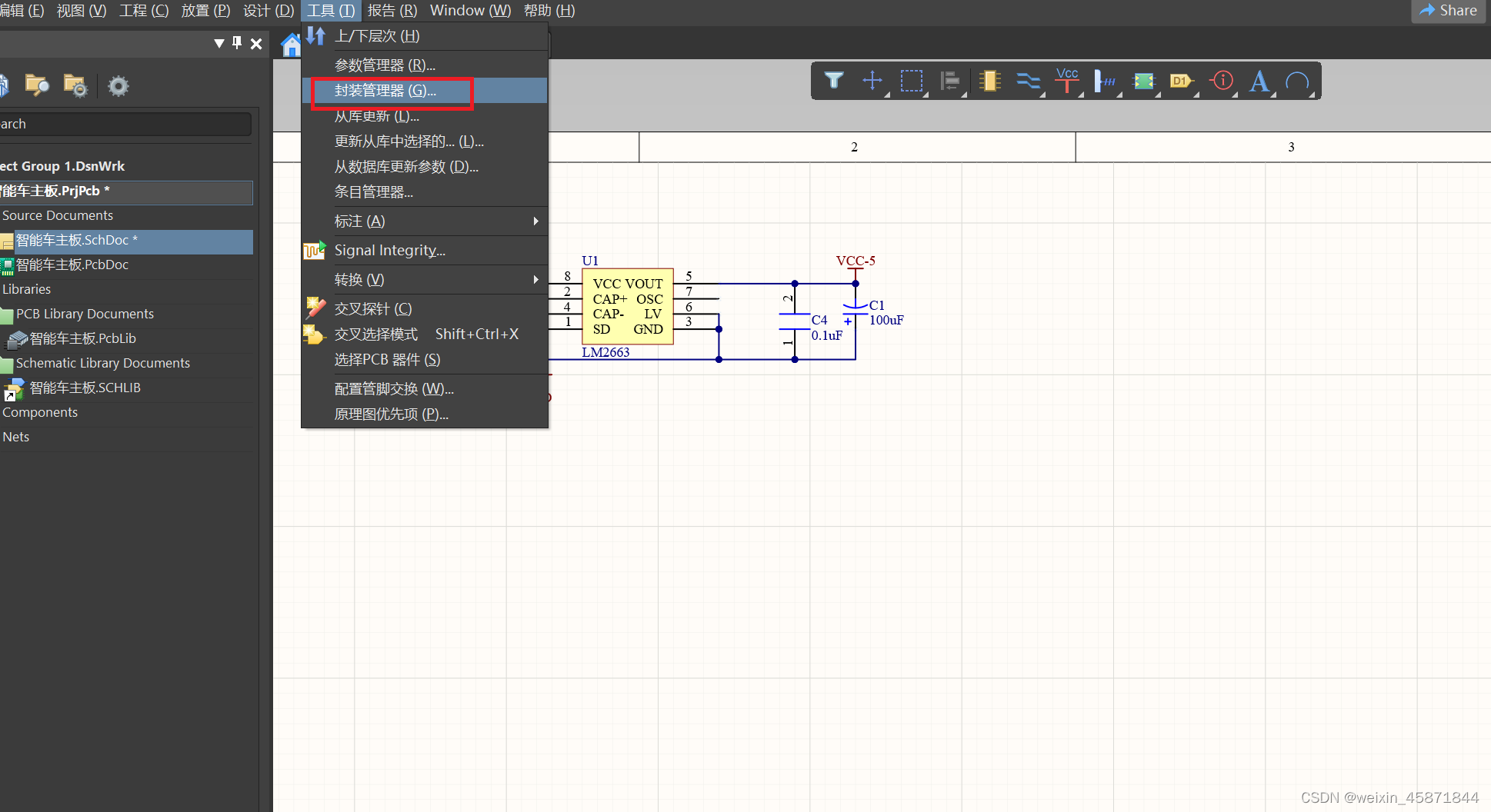

元件封装的统一管理

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述注：也可直接更改元件的footprints

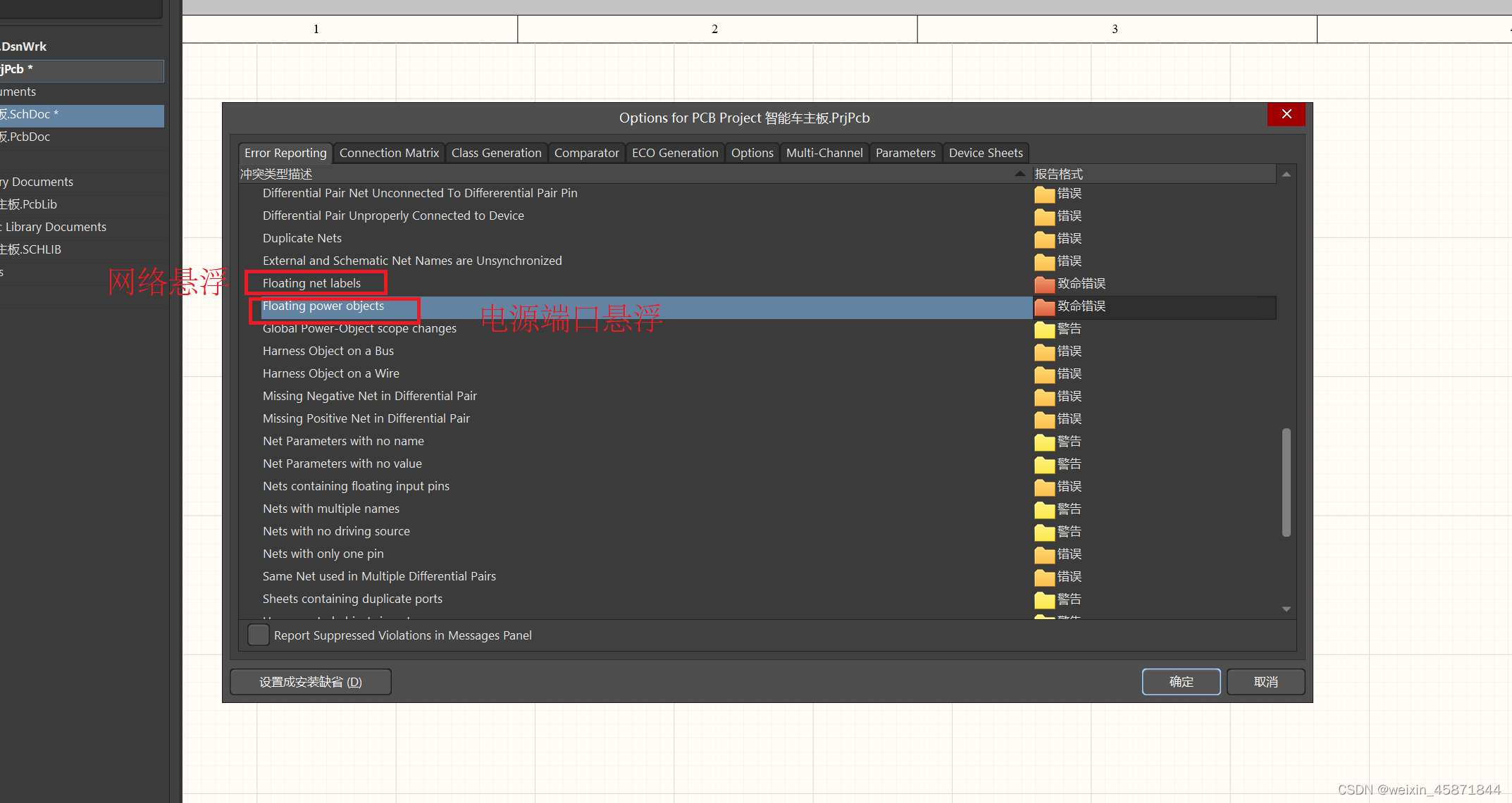

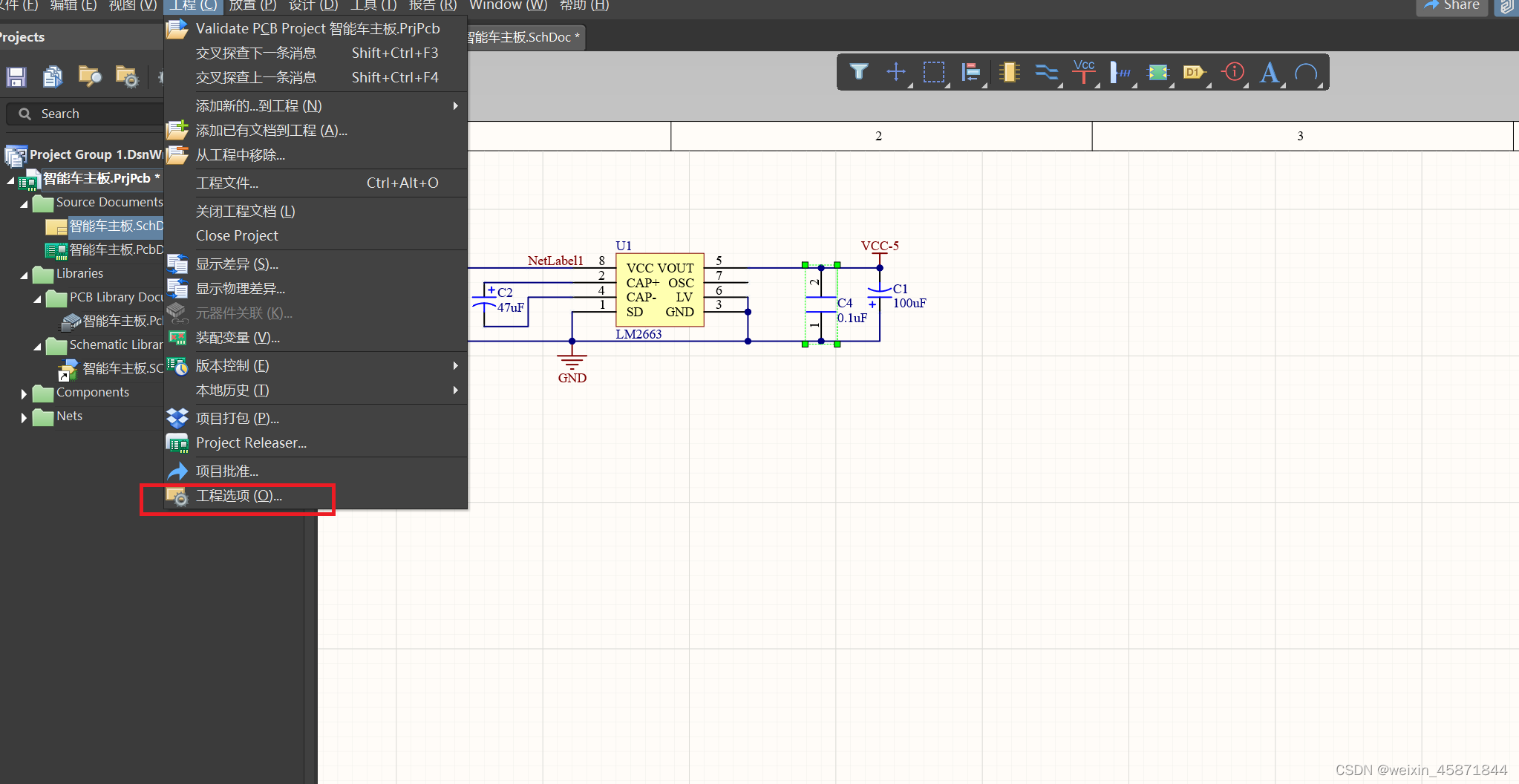

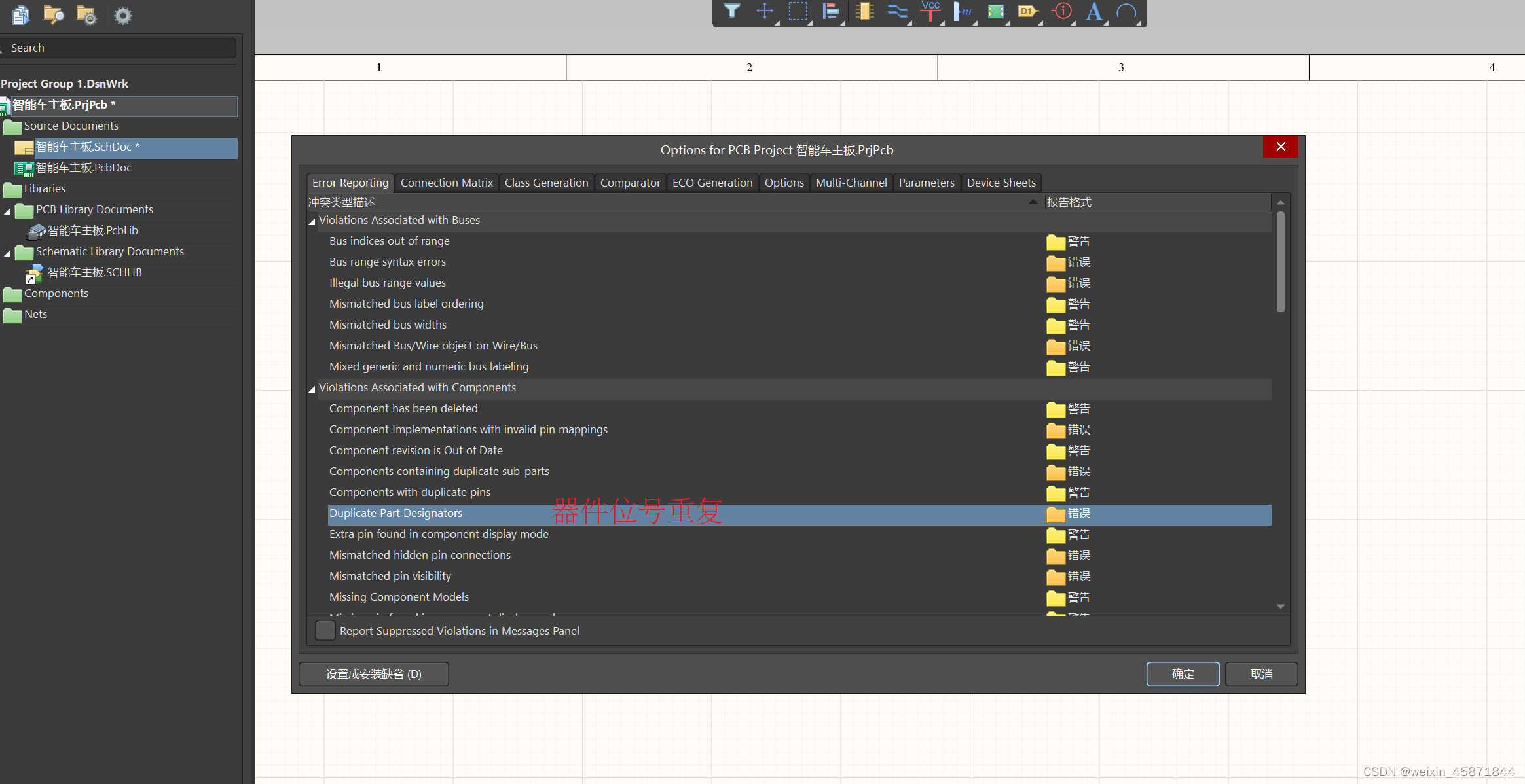

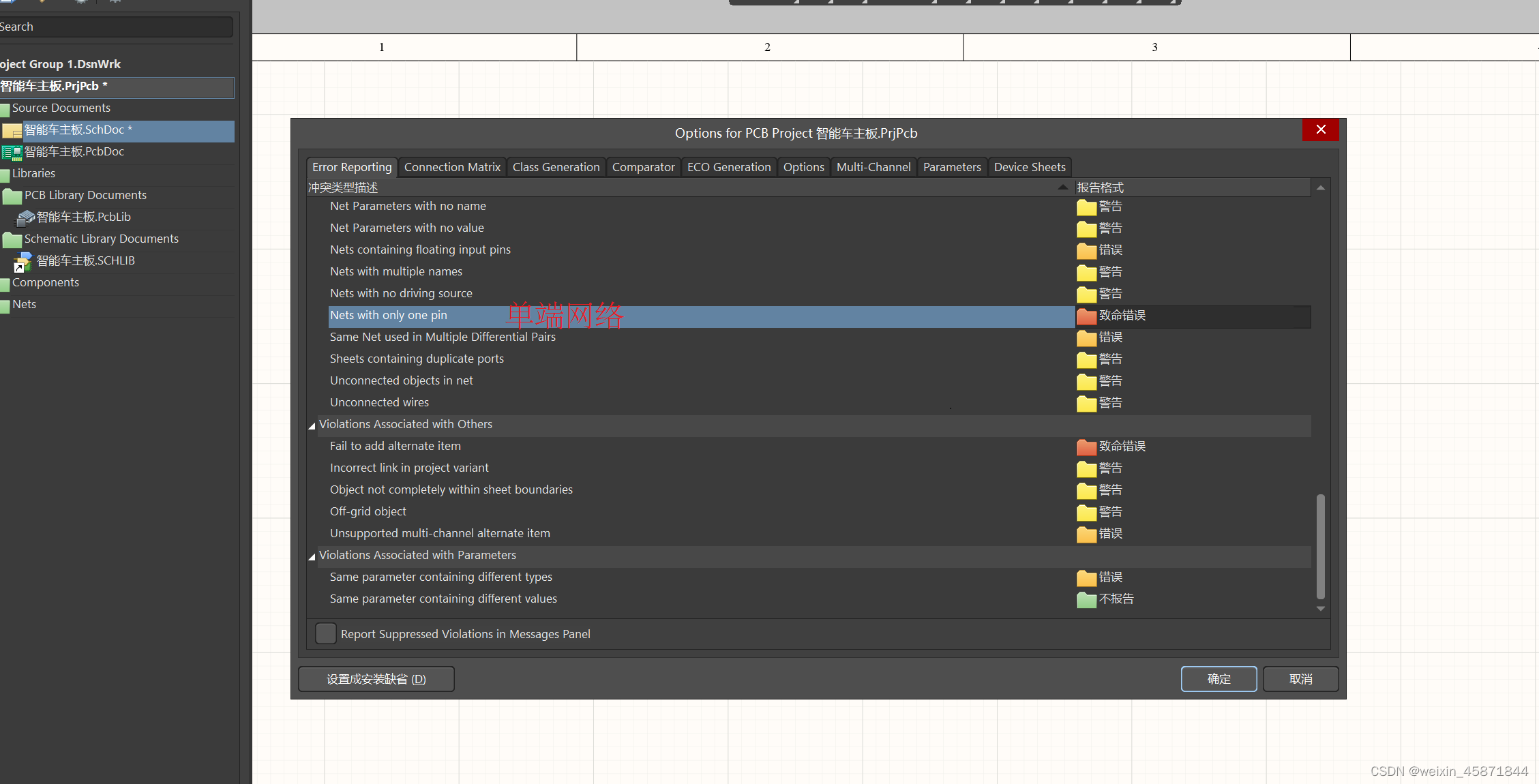

三种常见的原理图编译检查

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
查看网络连接可以通过1.视图–设置网络颜色 2.高亮显示电路网络（ALT+左键）


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
