用Altium Designer（AD）软件画PCB的完整流程

1. 简介Altium Designer

       a. 下载安装AD

       b. 新建一个PC工程:文件——>new——>project——>PCB

       c. 新建一个原理图：文件——>new——>schematic

       d. 导入基本元件库：libraries——>Available Libraries——>Installe from file——>选两个.IntLib文件 打开

       e. 查找元件：

       (eg.电阻)选Miscellaneous Devices.IntLib——>下面写res——>再下面选Res2——>直接拖出来即可（按Ctrl+鼠标滚轴可放大）

常用元件的查找字母： （Miscellaneous Devices.Intlib元件库中） 电阻系列（res*）排组（res pack*） 电感（inductor*） 电容（cap*，capacitor*） 二极管系列（diode*，d*） 三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*） 运算放大器系列（op*） 继电器（relay*） 8位数码显示管（dpy*） 电桥（bribridge） 光电耦合器( opto ，optoisolator ) 光电二极管、三极管（photo*） 模数转换、数模转换器（adc-8，dac-8） 晶振（xtal） 电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell） 天线（antenna） 保险丝（fuse*） 开关系列（sw*）跳线（jumper*） 变压器系列（trans*） 晶振（crystal oscillator） soc （Miscellaneous connectors.Intlib元件库中） ( con ，connector*) (header*) (MHDR*) 定时器NE555P 在库TI analog timer circit.Intlib中

若在元件库找不到所需元件，则自建一个原理库：文件——>new——>Library——>schematic library…

1. 做一个集成库的工程：

       new——>project——>Integrated Library——>分别保存库和项目——
2. 在集成库里添加库：

       文件——>库——> 原理图库（电路图画在这里）。
3. 在原理图库中添加元器件：

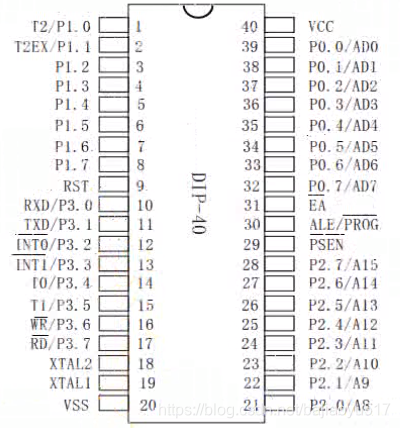

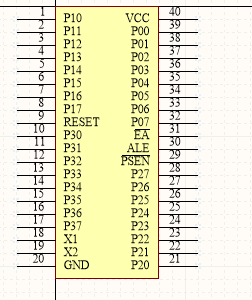

• 画单片机：放置——>矩形——>按tab可更改属性

      ——>放置管脚（按shift放8个引脚）注：管脚的热点都在外面（×在外面）

      29号名字写法：P\S\E\N


      导入网上现成库：library——>安装——>


      给单片机改名字：Tools——>stc89c52
• 制作电阻

      导入一个库——>选一个好看的电阻——>右击 编辑


一、元件库的创建

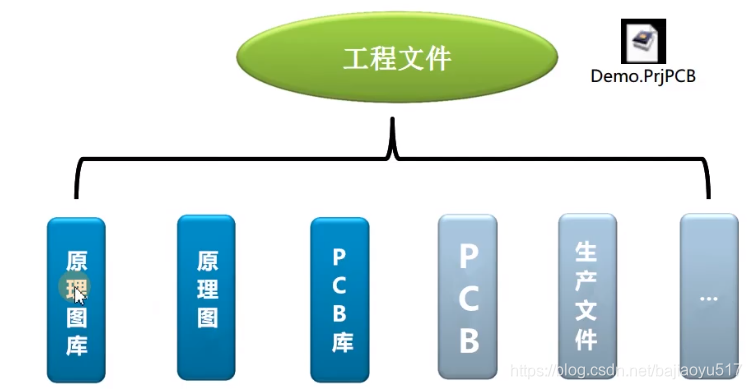

1、AD的工程组成及创建

   新建工程：new——>project——>项目——>PCB Project <Default>

   新建原理图库：new——>库——>原理图库——>保存 命名

   新建原理图：new——>原理图——>保存 命名

   新建PCB库：new——>库——>PCB元件库——>保存 命名

   新建PCB：new——>PCB——>保存 命名


   注：工程文件最好一次先新建完，这样保证在一个项目中，可以关联。

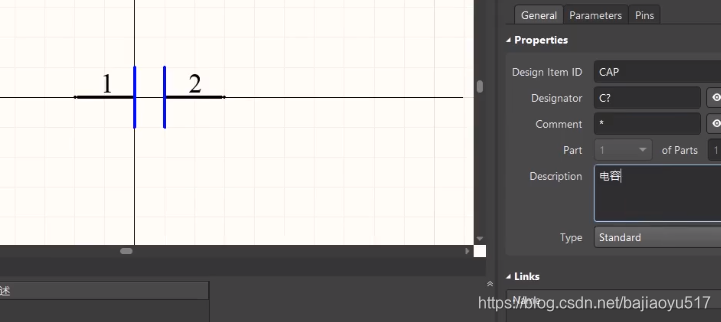

2、元件库介绍及电阻、电容模型的创建

• 打开元件库（智能车主板.SchLib）——>右下角选Panels——>SCH Library——>添加——>双击打开属性 Ihttps://www.gofarlic.comRES (电阻)、CAP(电容)

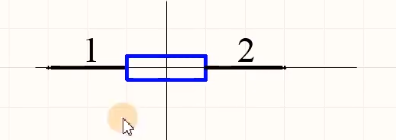

• 画电阻：加两个管脚1、2，有十字的是电气连接点，向外（按shift拖动）；加一个长方形——>改变格点大小：视图——>栅格——>设置…——>

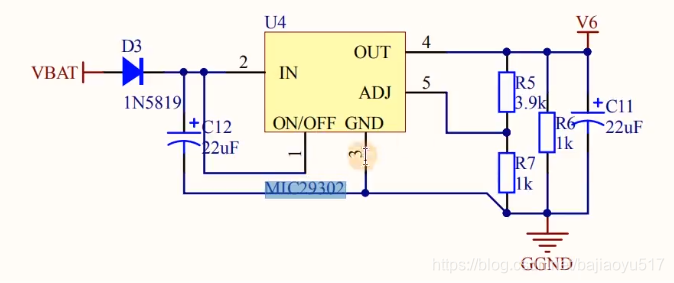

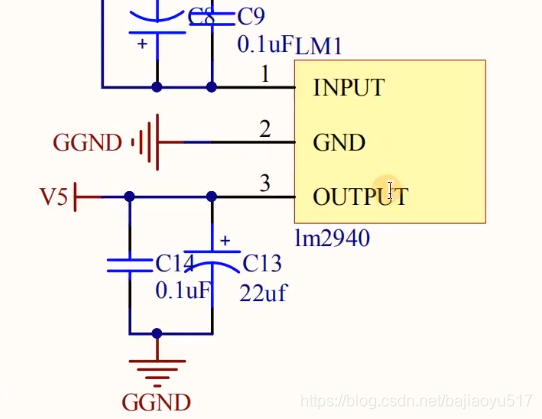

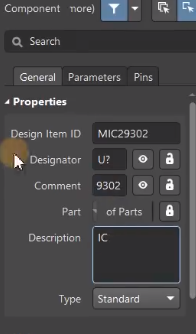

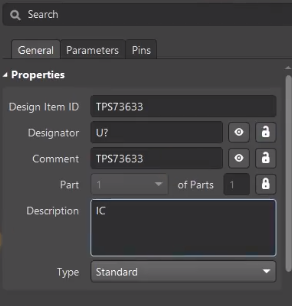

3、IC 类  元件模型的创建

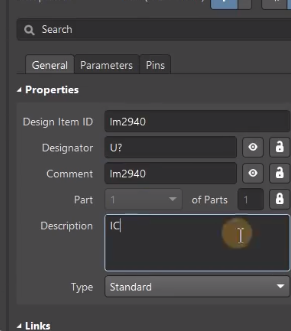

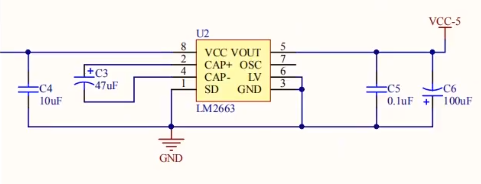

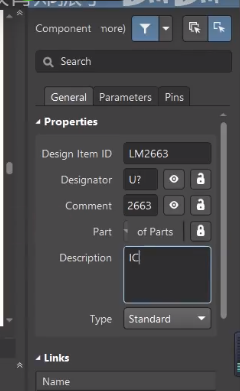

SCH Library——>添加——>命名为LM2663

   （1）



   （2）



   （3）



   （4）



   对齐：选中——>英文状态下按a——>L左对齐…

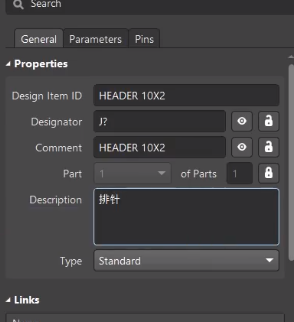

4、排针类元件模型的创建

   一次添加多个 引脚 ：复制管脚——>编辑——>阵列式粘贴——>对象数量：管脚号 主增量：管脚号 次增量：管脚名称

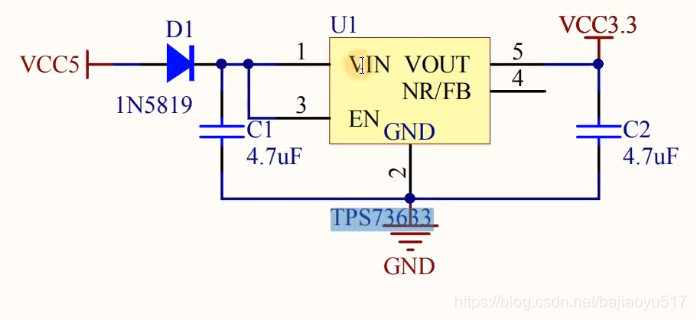

5、 光  耦及二极管元件模型的创建

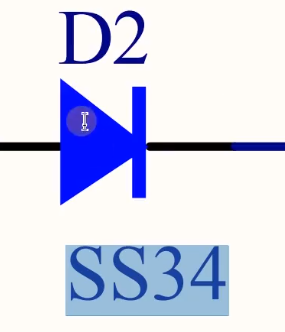

（1）二极管：两条线+多边形（画一个三角）+长方形

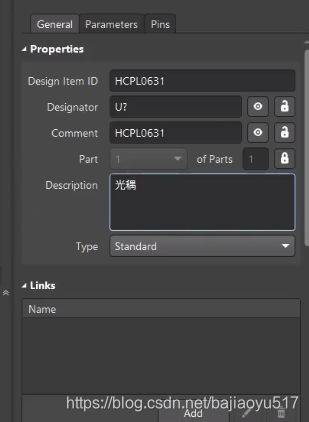

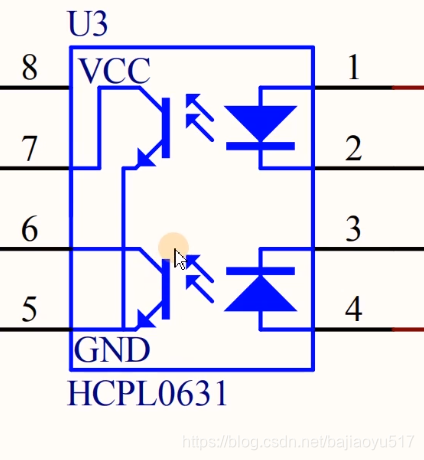

   （2）光耦



   旋转快捷键：EML

6、现有模型的调用

单击文件.SchDoc——>设计——>生成原理图库——>默认 OK——>（结果：生成了原理图库，在库中右击元件可以复制，进入自己的库可以粘贴）

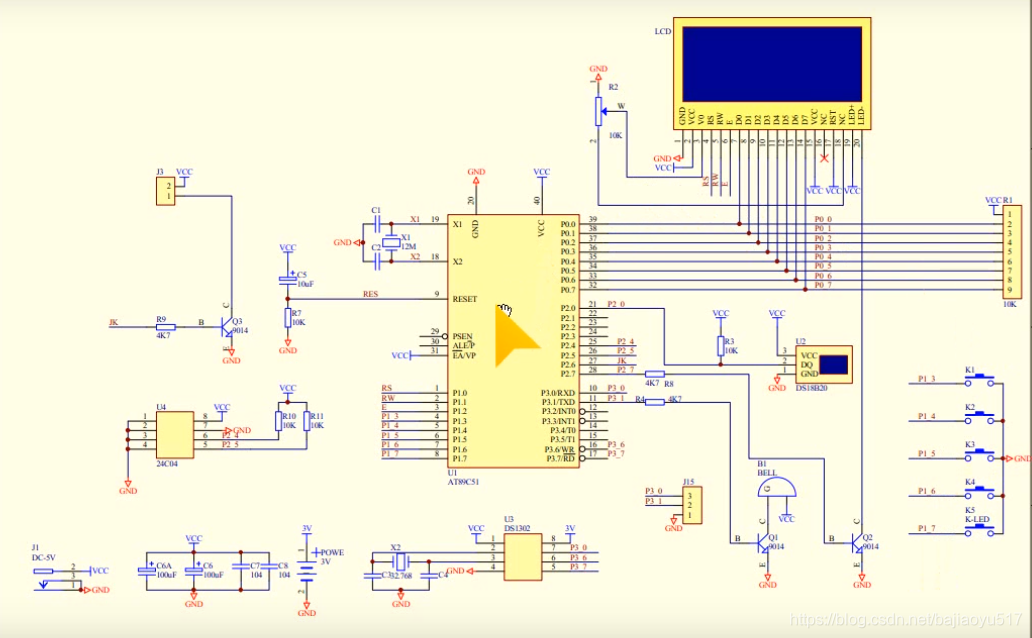

二、智能小车的原理图绘制及编译检查

7、元件的放置

双击打开原理图（.SchDoc）——>打开库（ panel  ——>components）——>拖动需要的元件到原理图上。

8、器件的复制和对齐

设置原理图的大小：在原理图（.SchDoc）——>双击边框 ——>在sheet size 中可以选A4、A3纸。

   对齐：按a——>选择对齐方式。

   翻转：鼠标左键按住元件不放——>x为左右翻转，y为上下翻转。

   画线时切换线的走向：shift+空格。

9、导线及NetLabel的添加

添加导线：Ctrl+W （是有电气性质的线）（按Tab可以退回）
